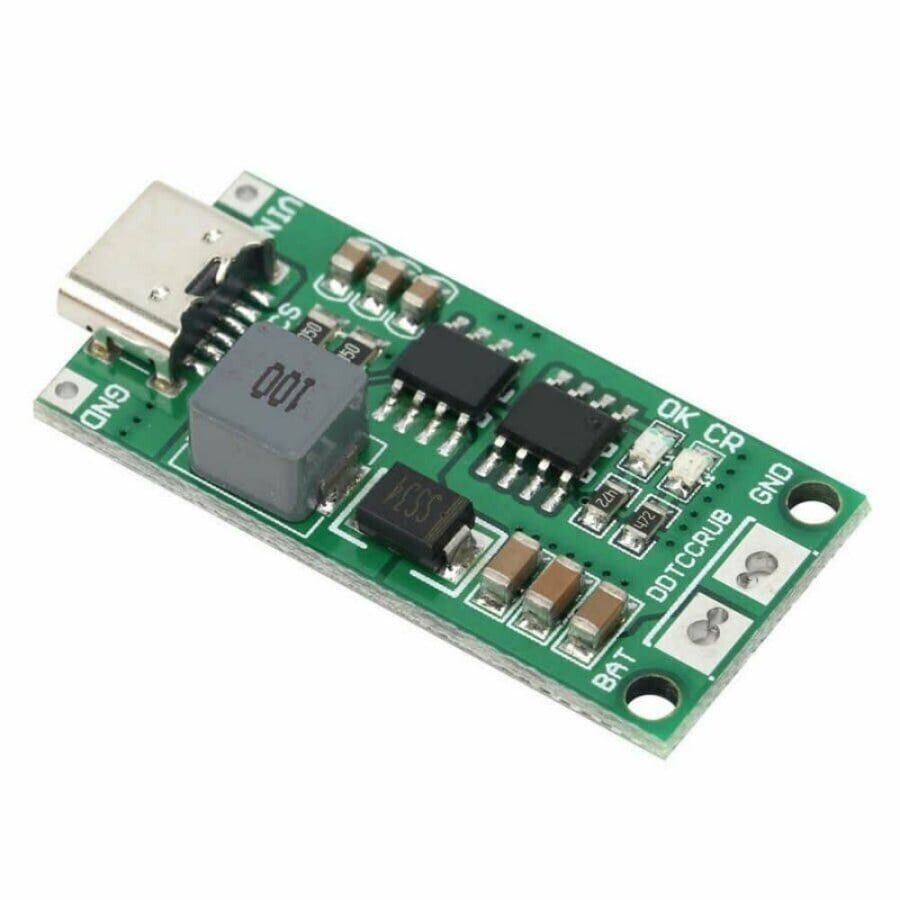

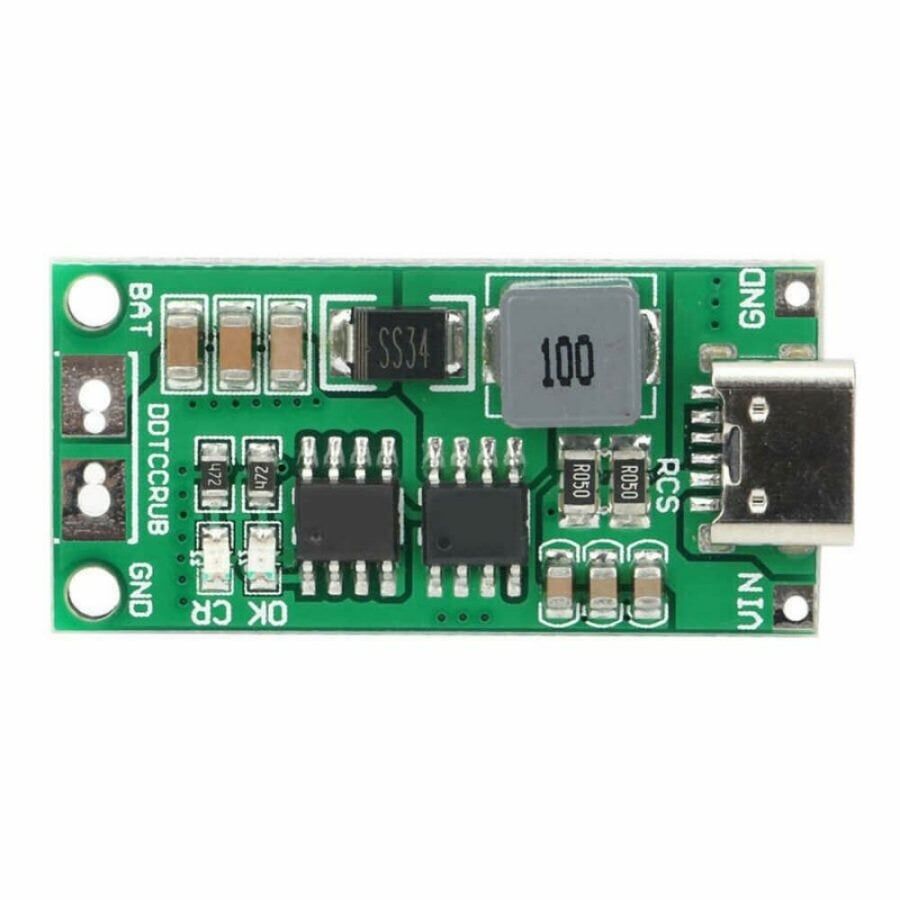

3S 12.6V 2A Li-ion & LiPo Batarya Şarj Devre

RN-0453, üç hücreli (3S) Li-ion ve LiPo batarya paketlerini şarj etmek için tasarlanmış bir şarj devre kartıdır. 3S bir pil paketinin tam dolu gerilimi olan 12.6V'a (hücre başına 4.2V) ulaşana kadar sabit akım/sabit gerilim (CC/CV) yöntemiyle çalışır ve maksimum 2A akımla şarj sağlar. Devre, harici bir DC güç kaynağından aldığı enerjiyi pilin o anki gerilim durumuna göre düzenleyerek aktarır: pil boşken sabit akımla şarj eder, gerilim 12.6V'a yaklaştıkça sabit gerilime geçer ve akım kademeli olarak düşerek şarjın sonuna doğru pilin gereğinden fazla gerilime maruz kalmasını engeller. Bu çalışma prensibi, 18650 gibi silindirik Li-ion hücrelerden oluşturulmuş 3S paketlerin ya da 3S LiPo poşet pillerin güvenli sınırlar içinde şarj edilmesini sağlar. Ürün, hazır bir 3S şarj cihazı satın almak yerine kendi pil paketini tasarlayan, tamir eden veya farklı bir gövdeye entegre etmek isteyen kullanıcılar için bağımsız bir şarj devresi olarak sunulur. Ürün açıklamasında ayrı bir hücre dengeleme (balans) girişi belirtilmemiştir; bu nedenle cihazın paket (pack) seviyesinde, yani üç hücreyi tek bir grup olarak şarj ettiği, hücre başına ayrı dengeleme yapmadığı varsayılmalıdır. Hobi elektroniği, RC/drone bataryası bakımı, kendi yapımı pil paketleri ve taşınabilir güç sistemleri gibi alanlarda kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• 3S Li-ion ve LiPo pil paketlerini tek bir devre ile şarj edebilir, ayrı 1S veya 2S şarj devresine ihtiyaç duymaz.
• CC/CV şarj mantığıyla çalışarak önce sabit akımla, ardından sabit gerilimle şarj yapar ve pil ömrünü koruyacak bir şarj eğrisi izler.
• Maksimum 2A şarj akımı sayesinde orta ve büyük kapasiteli 3S paketleri makul bir sürede doldurabilir.
• 12.6V'luk sabit tam şarj gerilim noktasına kilitlenerek hücrelerin gerekenden fazla şarj olma riskini azaltır.
• Kompakt bir devre kartı olduğu için kendi yapımı pil paketi projelerine ve taşınabilir güç kutularına kolayca yerleştirilebilir.
• Hem silindirik Li-ion hücrelerden oluşan hem de LiPo poşet tipi 3S paketlerle uyumlu şekilde çalışır.
• Bağımsız bir devre kartı olduğundan, hazır bir şarj cihazı gövdesine bağlı kalmadan kendi kutunuza, sarj istasyonunuza veya cihazınıza gömülü şekilde monte edilebilir.
• Sabit 12.6V bitiş gerilimi sayesinde farklı üreticilerden gelen 3S paketlerde de tutarlı bir tam şarj noktası sağlar.

Kullanım Alanları

• Kendi yapımı 18650 hücrelerden lehimleyerek veya nikel şerit ile birleştirerek oluşturulmuş 3S Li-ion pil paketini güvenli şekilde şarj etmek.
• Kendi yapımı veya balans bağlantısı bulunmayan 3S paketleri paket seviyesinde şarj etmek. (RC/drone LiPo paketlerinde balans dengesizliği riski nedeniyle balans şarj cihazı tercih edilmeli, bu devre yalnızca dengeli olduğu doğrulanmış paketlerde kullanılmalıdır.)
• Taşınabilir güç bankası, LED aydınlatma kutusu veya kendi tasarımı bir batarya kutusu projesinde dahili şarj devresi olarak kullanmak.
• Arduino veya benzeri denetleyici tabanlı robot ve otomasyon projelerinde, güç kaynağı olarak kullanılan 3S pil paketini proje bittikten sonra masaüstünde periyodik olarak şarj etmek.
• Küçük ölçekli güneş enerjisi depolama sisteminde, gün içinde panelden veya şebekeden dolan bir DC kaynakla 3S pil grubunu geceye hazırlamak.
• Elektrikli el aleti, deneysel elektrikli araç veya robotik kol prototiplerinde kullanılan sökülebilir 3S pil paketini bakım şarjından geçirmek.
• Eğitim ve laboratuvar ortamında öğrencilere CC/CV şarj mantığını ve çok hücreli Li-ion/LiPo paket davranışını uygulamalı olarak göstermek.

Bağlantı ve Kullanım

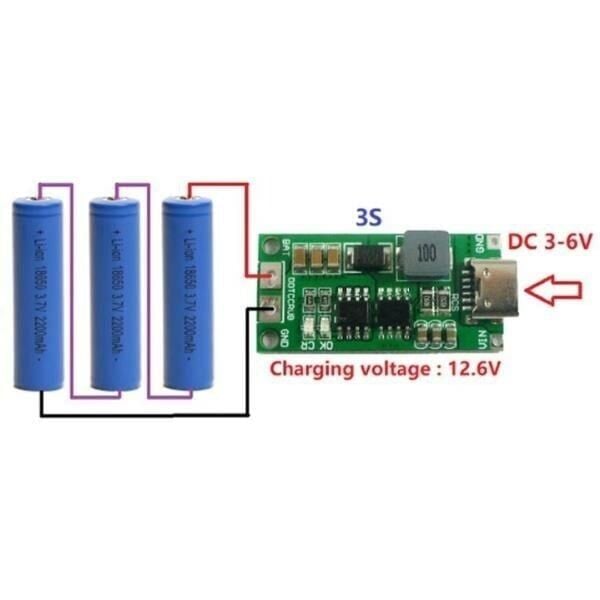

Devrenin giriş tarafına DC güç kaynağından gelen besleme bağlanır, çıkış tarafına ise şarj edilecek 3S pil paketinin artı ve eksi uçları bağlanır; bu tip modüllerde giriş ve çıkış uçları genellikle IN+/IN- ve OUT+/OUT- (veya BAT+/BAT-) şeklinde etiketlenir. Şarj işleminin CC/CV mantığıyla düzgün ilerleyebilmesi için besleme geriliminin paketin 12.6V'luk tam şarj noktasının üzerinde olması gerekir; aksi halde devre pili tam olarak 12.6V'a kadar dolduramaz. Pil bağlanmadan önce paketin toplam gerilimi bir multimetre ile ölçülmeli ve kutup yönü mutlaka doğrulanmalı, ters bağlantıdan kesinlikle kaçınılmalıdır. Şarj başladığında akım sabit kalır ve pil gerilimi kademeli olarak yükselir; paket gerilimi 12.6V'a yaklaştıkça devre otomatik olarak sabit gerilim moduna geçer ve akım azalmaya başlar. Şarj tamamlandığında çıkış akımı belirgin şekilde düşer ve paket gerilimi 12.6V seviyesinde sabit kalır; bu noktada pilin devreden ayrılması, uzun süre bağlı bırakılmaması önerilir. Devre üzerinde çalışırken lehim noktalarına veya bağlantı uçlarına kısa devre yaptırmamaya özellikle dikkat edilmelidir.

Paket İçeriği

• 1 × 3S 12.6V 2A Li-ion & LiPo şarj devre kartı

Dikkat Edilmesi Gerekenler

• Bu devre yalnızca 3S (3 hücreli) Li-ion/LiPo paketler için tasarlanmıştır; 2S veya 4S gibi farklı hücre sayısına sahip paketlerde kullanılmamalıdır, aksi halde pil hem tam şarj olmaz hem de hasar görebilir.
• Ürünle birlikte ayrı bir hücre dengeleme (balans) girişi belirtilmediğinden, paket sadece iki uçtan (toplam +/-) şarj edilir; LiPo paketlerde zamanla oluşabilecek hücreler arası gerilim dengesizliği bu devre tarafından otomatik olarak düzeltilmez ve ayrıca bir balans şarj cihazıyla kontrol edilmesi gerekebilir.
• Pilin artı ve eksi uçlarının doğru bağlandığından emin olunmalıdır; ters bağlantı hem devreye hem de pile zarar verebilir ve güvenlik riski oluşturabilir.
• Şarj işlemi sırasında devre ve pil ısınabileceğinden, yanıcı yüzeylerden uzakta, ısıya dayanıklı ve havalandırılan bir zeminde, mümkünse gözetim altında şarj yapılması önerilir.
• Şişmiş, delinmiş, darbe almış veya aşırı deşarj olmuş Li-ion/LiPo hücreler bu devre ile şarj edilmemeli, güvenli şekilde imha edilmelidir.
• Giriş besleme geriliminin ve akım kapasitesinin devrenin çalışma aralığına uygun olduğundan emin olunmalı, yetersiz veya kararsız bir DC kaynak kullanılmamalıdır.
• Devre üzerinde kalıcı bir koruyucu muhafaza bulunmayabileceğinden, kullanım sırasında metal yüzeylerle temas etmesi engellenmeli ve nemden korunmalıdır.
