3S 18650 LiPo Lityum Batarya Kapasite Göstergesi Modülü

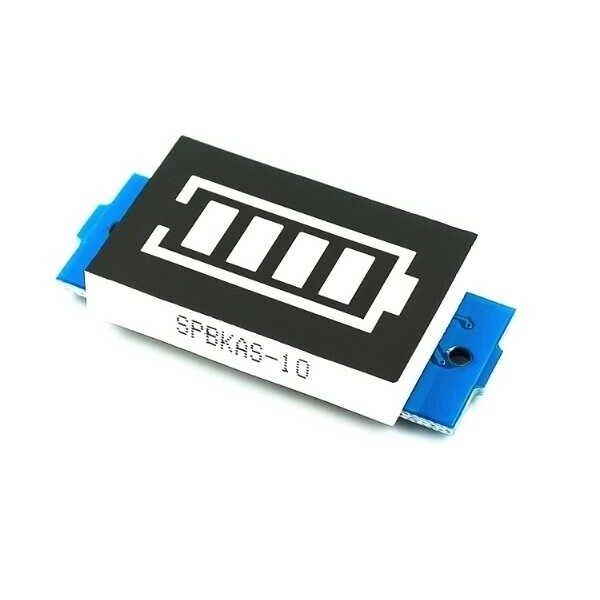

3S 18650 LiPo Lityum Batarya Kapasite Göstergesi Modülü, üç hücre seri (3S) bağlanmış 18650 lityum iyon veya LiPo batarya paketlerinin doluluk seviyesini görsel olarak gösteren küçük bir ölçüm kartıdır. Modül, batarya paketinin artı ve eksi uçlarına bağlanır; üzerindeki butona basıldığında paketin anlık toplam gerilimini ölçer ve bunu dört kademeli LED dizisiyle yaklaşık yüzde 25, 50, 75 ve 100 doluluk seviyesi olarak yansıtır. Ayrı bir güç kaynağına ihtiyaç duymadan, ölçtüğü bataryadan beslenir ve ölçümden birkaç saniye sonra kendiliğinden söner; böylece sürekli bağlı kalsa bile bataryayı gereksiz yere yormaz. Lityum hücrelerin şarj eğrisi orta bölgede oldukça düz seyrettiği için tek bir voltmetre okumasından yüzde kaç dolu olduğunu anlamak zordur; bu modül, üretici tarafından önceden belirlenmiş gerilim eşiklerini karşılaştırarak bu tahmini basit bir LED bara indirger. DIY elektrikli araç, drone, powerbank ve robot batarya paketlerinde multimetre çıkarmadan hızlı bir kapasite kontrolü imkanı sunar.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek butona basarak 3S lityum batarya paketinin doluluk seviyesini saniyeler içinde öğrenmenizi sağlar, ayrı bir multimetreye gerek kalmaz.
• 4 LED'lik gösterge sayesinde paketin yaklaşık %25, %50, %75 ve %100 doluluk seviyelerini net biçimde ayırt eder ve tek bakışta okunabilir bir sonuç sunar.
• Ölçüm bittikten kısa süre sonra otomatik olarak kapanarak batarya üzerinde gereksiz enerji tüketimini önler ve LED'lerin sürekli yanık kalmasının önüne geçer.
• Harici bir güç kaynağına veya ekstra kabloya ihtiyaç duymadan, ölçtüğü bataryadan beslenerek çalışır; bu sayede kurulumu tek adıma iner.

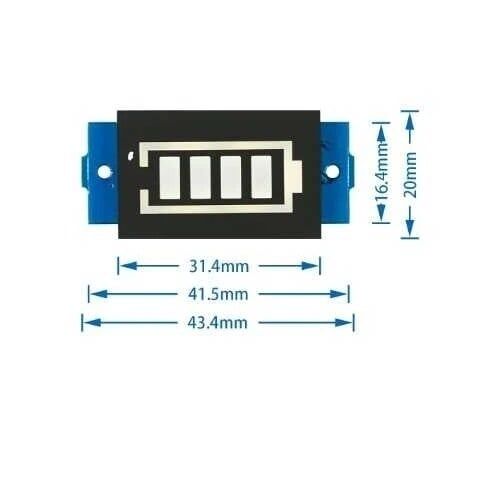

• Küçük boyutlu PCB'si sayesinde batarya paketinin üzerine, bir robot şasisine veya proje kutusunun iç yüzeyine kolayca sabitlenebilir.
• Ölçüm devresi buton ile tetiklendiği için beklemede iken düşük akım çeker, bu da bağlı bırakıldığında bataryayı önemli ölçüde boşaltmaz.
• Multimetre çıkarıp gerilim ölçmeden, sahada hızlıca batarya durumunu kontrol etme imkanı sunar; özellikle saha ekipmanlarında pratiktir.

Kullanım Alanları

• Elektrikli scooter veya elektrikli bisiklette kullanılan 3S 18650 batarya paketinin yola çıkmadan önce doluluk kontrolünün yapılması, böylece yolda kalma riskinin önceden görülmesi.
• DIY dronlarda uçuş öncesi batarya paketinin yeterli şarja sahip olup olmadığının hızlıca teyit edilmesi ve düşük seviyeli paketin uçuşa çıkarılmasının engellenmesi.
• Powerbank projelerinde üretilen 3S batarya paketinin kalan kapasitesinin kullanıcıya LED ile gösterilmesi, ayrı bir gösterge devresi tasarlama ihtiyacının ortadan kalkması.
• Robot şasisine sabitlenmiş 3S batarya paketinin sahada tekrar şarj zamanının gelip gelmediğinin, projeyi sökmeden LED'e bakarak anlaşılması.
• Model araç veya model uçak hobisinde depoda bekleyen yedek batarya paketlerinin periyodik olarak doluluk kontrolünün yapılması ve aşırı deşarj olmuş paketlerin fark edilmesi.
• Küçük ölçekli güneş enerjili sistemlerde 3S lityum depolama paketinin gündüz şarj sonunda ulaştığı seviyenin izlenmesi ve panelin yeterince şarj sağlayıp sağlamadığının kaba olarak değerlendirilmesi.
• Elektronik atölyelerde birden fazla 3S batarya paketi arasından hangisinin en dolu olduğunun kullanıma alınmadan önce hızlıca karşılaştırılması.

Bağlantı ve Kullanım

Modül üzerinde + ve - olarak işaretlenmiş iki bağlantı noktası bulunur; + ucu batarya paketinin en pozitif ucuna, - ucu en negatif ucuna lehimlenir veya konektörle bağlanır. Bağlantı yapıldığında paketteki üç hücrenin toplam gerilimi modülün ölçüm girişine uygulanmış olur; modül ara hücre dengeleme (balans) uçlarına değil, sadece paketin iki ana ucuna bağlanarak toplam paket gerilimini okur. Bu nedenle modülü, paketin balans konektörüyle (JST-XH gibi) karıştırmamak gerekir; balans konektörü hücreleri tek tek dengelemek için ayrı bir devreye aittir ve bu göstergenin çalışma mantığıyla ilgisi yoktur. Bağlantı tamamlandıktan sonra kart üzerindeki butona kısaca basılır, LED dizisi o anki doluluk seviyesini birkaç saniye boyunca gösterir ve ardından kendiliğinden söner. Modül kalıcı olarak bağlı bırakılabilir; ölçüm yapmadığı sürece devreden ciddi bir akım çekmediği için batarya paketinin şarjını gözle görülür şekilde etkilemez.

Paket İçeriği

• 1 x 3S 18650 LiPo Lityum Batarya Kapasite Göstergesi Modülü (PCB kart)
• Modül üzerine önceden monte edilmiş ölçüm butonu ve LED gösterge grubu
• Batarya hücreleri, bağlantı kabloları ve konnektör pakete dahil değildir; bu ürün yalnızca gösterge kartıdır

Dikkat Edilmesi Gerekenler

• Bu modül yalnızca 3S (3 hücreli seri) lityum paketler için tasarlanmıştır; 1S/2S/4S gibi farklı seri sayısına sahip paketlerde yanlış veya anlamsız gösterge sonucu verir, bu yüzden bağlamadan önce paketin gerçekten 3S olduğu doğrulanmalıdır.
• LED eşikleri paket toplam gerilimine göre çalışır; hücreler arasında dengesizlik (balans bozukluğu) varsa gösterge, hücrelerin tek tek gerçek durumunu yansıtmaz ve yanıltıcı bir toplam görüntü verebilir.
• Bağlantı sırasında + ve - uçların ters bağlanmamasına dikkat edilmelidir; ters bağlantı modüle veya bataryaya zarar verebilir, bağlantıdan önce uçların polaritesi mutlaka kontrol edilmelidir.
• Batarya paketi tamamen deşarja yakınken göstergenin hiçbir LED'i yakmaması olağandır; bu durumda paket vakit kaybetmeden şarj edilmeli, aşırı deşarj durumunda uzun süre bekletilmemelidir.
• Modül, hücre başına ayrı ölçüm veya balans şarj işlevi görmez; bir BMS (batarya yönetim kartı) ya da balans şarj cihazının yerini tutmaz, bu nedenle şarj güvenliği için ayrı bir koruma/şarj devresi kullanılmalıdır.
• Kartı uzun süre nemli veya tozlu ortamda bırakmak lehim noktalarının oksitlenmesine, temas direncinin artmasına ve hatalı ölçüm sonuçlarına yol açabilir.
• Gösterdiği yüzde değerleri, üretici tarafından sabitlenmiş gerilim eşiklerine dayanan kaba bir tahmindir; hücrelerin yaşı, sıcaklığı ve deşarj akımı gerçek kapasiteyi bu tahminden farklı kılabilir.
