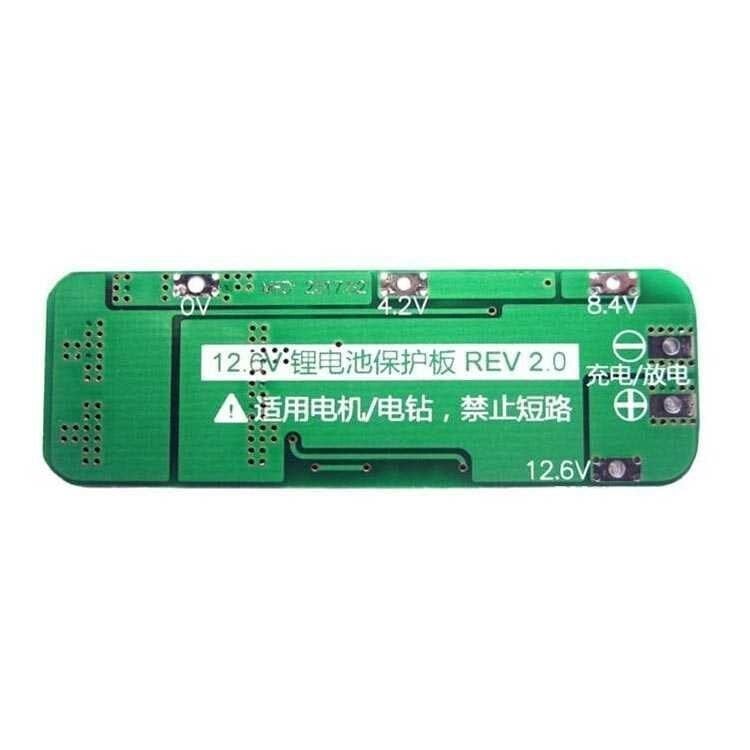

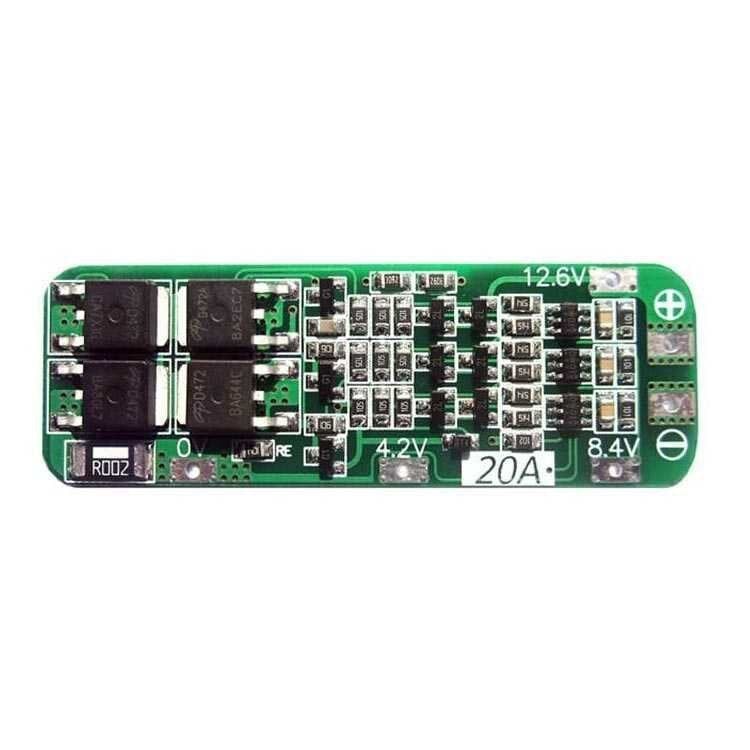

3S 20A BMS 18650 Lityum Batarya Şarj Koruma Devre - 12.6V

3S 20A BMS 18650 Lityum Batarya Şarj Koruma Devresi, üç adet 18650 hücrenin seri bağlanmasıyla oluşturulan 3S bir paketi (11.1V anma, 12.6V tam şarj) aşırı şarj, aşırı deşarj, kısa devre ve aşırı akım gibi durumlara karşı koruyan küçük boyutlu bir devre kartıdır. Batarya paketi ile şarj cihazı veya yük arasına seri şekilde bağlanır; her hücrenin gerilimini ayrı ayrı izler ve güvenli aralığın dışına çıkan bir hücre tespit ettiğinde çıkışı elektronik olarak keser. 20A sürekli deşarj akımı taşıyabildiği için orta güçlü motorlu araçlar, powerbank projeleri ve elektrikli el aletleri gibi 3 hücreli lityum paketlerin güvenle kullanılmasını sağlar. Kullanıcı tarafında herhangi bir ayar gerektirmez; kart normal çalışmada arka planda otomatik olarak görev yapar ve tehlikeli bir durumda müdahale eder. Küçük ve ince kart tasarımı sayesinde dar batarya kutularının, powerbank gövdelerinin veya el aleti tutamaklarının içine kolayca yerleştirilebilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Üç hücreli 18650 lityum paketlerini aşırı şarj, aşırı deşarj, kısa devre ve aşırı akıma karşı tek kartla korur ve pakete ek bir güvenlik katmanı ekler.
• 20A sürekli akım kapasitesi sayesinde orta-yüksek çekişli motorlu ve elektronik projelerde performans kaybı yaşamadan rahatlıkla kullanılabilir.
• Her hücrenin gerilimini B-, B1, B2, B+ uçlarından ayrı ayrı izleyerek pakette tek bir hücrenin diğerlerinden bağımsız olarak aşırı şarj veya aşırı deşarj olmasını engeller.
• Kısa devre anında çıkışı çok kısa sürede keserek hem bataryayı hem de bağlı olduğu devreyi olası hasardan korur.
• Küçük ve ince kart tasarımı sayesinde dar batarya kutularının, el aleti tutamaklarının veya powerbank gövdelerinin içine kolayca sığar.
• Hücre gerilimi güvenli aralığın dışına çıktığında otomatik olarak devreye girerek şarj veya deşarj hattını keser; ancak kart bir şarj kontrolcüsü değildir, paketin 12.6V çıkışlı uygun bir 3S lityum şarj cihazı (CC/CV) ile şarj edilmesi gerekir.
• Bekleme modunda çok düşük akım çektiği için pakette bağlıyken bile hücrelerin kendiliğinden hızlı deşarj olmasına neden olmaz.
• Ana güç hattı ile hücre izleme uçlarının ayrı tutulması, hem kaba akımın hem de hassas gerilim ölçümünün aynı devrede güvenilir şekilde çalışmasını sağlar.

Kullanım Alanları

• 3 adet 18650 hücreyi seri bağlayarak kendi 12.6V lityum batarya paketini hazırlayan hobi elektronikçilerinin projelerinde koruma katmanı olarak.
• Elektrikli tornavida, matkap veya testere gibi 3S bataryayla çalışan el aletlerinin batarya paketinin içine güvenlik devresi olarak yerleştirilmesinde.
• Powerbank yapımında 3 hücreli paketin hem şarj olurken hem de cihazlara güç verirken güvenli sınırlar içinde kalmasını sağlamak için.
• Mini elektrikli scooter, oyuncak araç veya model araç gibi 3S paketle beslenen küçük motorlu sistemlerde aşırı akım ve kısa devre korumasında.
• Arduino tabanlı taşınabilir robot veya araç projelerinde motor sürücüsüne giden hattın önünde bataryayı koruyan bir ara kat olarak.
• Kesintisiz aydınlatma sistemlerinde veya acil durum lambalarında 3S lityum yedek bataryanın şarj-deşarj döngüsünü güvenli tutmak için.
• Kendi 3S batarya paketini saran ve dış muhafaza içine yerleştiren üreticilerin, pakete standart bir koruma devresi eklemesi gereken durumlarda.
• Eski laptop veya elektrikli alet bataryalarından çıkarılan sağlam 18650 hücrelerden yeniden 3S paket kuran onarım ve geri dönüşüm çalışmalarında.

Bağlantı ve Kullanım

Devrenin B- ucu paketteki birinci hücrenin eksi kutbuna, B1 ucu birinci ile ikinci hücre arasındaki bağlantı noktasına, B2 ucu ikinci ile üçüncü hücre arasındaki noktaya, B+ ucu ise üçüncü hücrenin artı kutbuna bağlanır; bu dört uç sayesinde kart her hücrenin gerilimini birbirinden bağımsız olarak okuyabilir. Ana güç hattındaki P- ve P+ uçları ise paketin toplam eksi ve artı kutupları olup şarj cihazı veya beslenen yük bu iki uca bağlanır; bu devre tipinde şarj ve deşarj aynı hat üzerinden yürütülür. Bağlantılar yapılırken hücre sırasının ve kutupların karıştırılmaması gerekir, çünkü ters bağlantı ya da yanlış sıralama koruma devresine kalıcı zarar verebilir. Kart, batarya ile yük veya şarj cihazı arasına seri şekilde girecek şekilde monte edilir; kurulum tamamlandıktan sonra kullanıcı herhangi bir ayar yapmadan devre otomatik olarak koruma görevini sürdürür ve yalnızca güvenli aralık aşıldığında devreye girer. İlk bağlantıdan sonra bir multimetre ile hem toplam paket geriliminin hem de her hücrenin ayrı ayrı geriliminin beklenen aralıkta olduğunun kontrol edilmesi, olası bir bağlantı hatasının erken fark edilmesini sağlar.

Paket İçeriği

• 1 adet 3S 20A BMS lityum batarya koruma devresi
• Hücre izleme uçları (B-, B1, B2, B+) kart üzerinde lehim noktası olarak hazır durumda
• Ana güç hattı için P+ ve P- lehim noktaları

Dikkat Edilmesi Gerekenler

• Hücre izleme uçlarını (B-, B1, B2, B+) doğru sırayla bağlamak gerekir; sıranın karıştırılması veya bir ucun boşta bırakılması koruma devresini yanlış çalıştırabilir ya da karta kalıcı zarar verebilir.
• Devre yalnızca 3 hücreli (3S) paketler için tasarlanmıştır, 2S veya 4S gibi farklı hücre sayısına sahip paketlerde kullanılmamalıdır.
• 20A değeri sürekli akım sınırıdır; bu değerin uzun süre aşılması kartın aşırı ısınmasına ve koruma devresinin çıkışı kesmesine yol açar.
• Lehimleme sırasında uçlara aşırı ısı uygulanması karttaki hassas koruma bileşenlerine zarar verebilir, kısa süreli ve düşük sıcaklıkla lehim yapılması önerilir.
• Kart nemden ve kısa devreye yol açabilecek iletken yüzeylerden uzak tutulmalı, batarya kutusu içinde diğer metal parçalara temas etmeyecek şekilde izole edilerek monte edilmelidir.
• Ters kutupla bağlantı veya P+/P- hattının kısa devre edilmesi karta kalıcı hasar verebileceğinden, bağlantılar güç verilmeden önce mutlaka kontrol edilmelidir.
• Pakete dahil edilecek hücrelerin sağlıklı ve birbirine yakın kapasitede olması önerilir; çok yıpranmış veya kapasitesi düşmüş hücreler koruma devresini sık sık devreye sokarak paketin kullanım ömrünü kısaltabilir.
