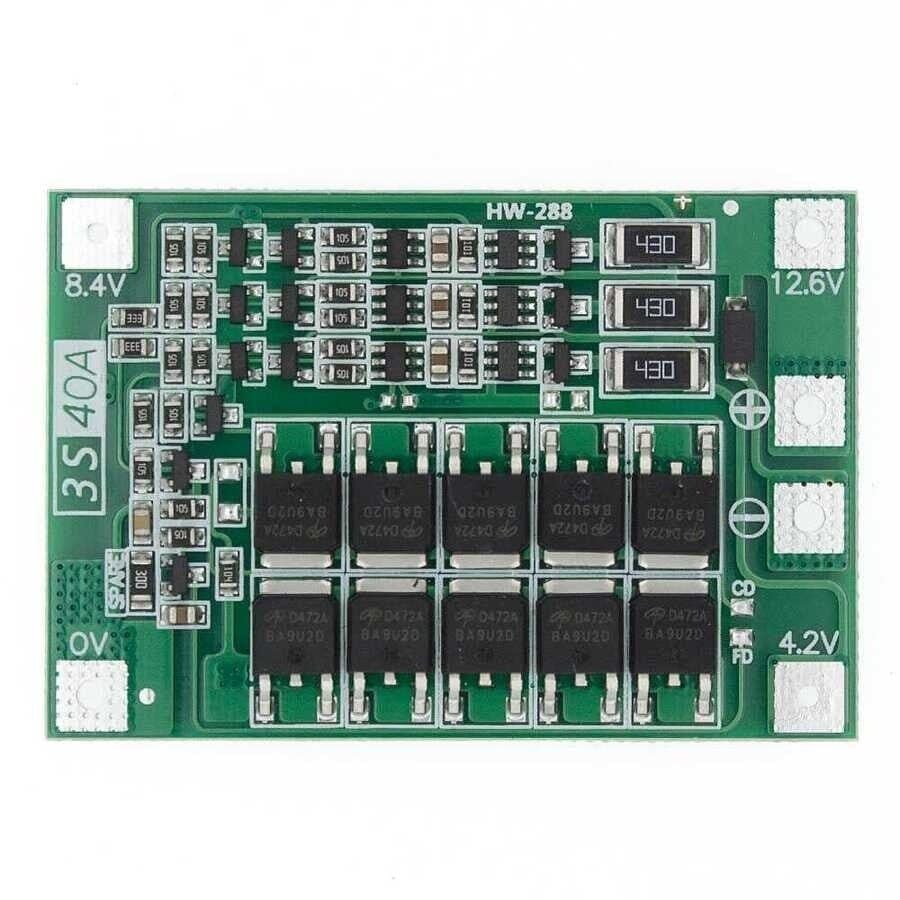

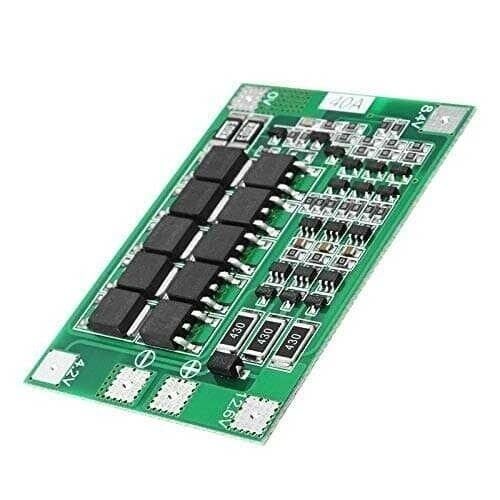

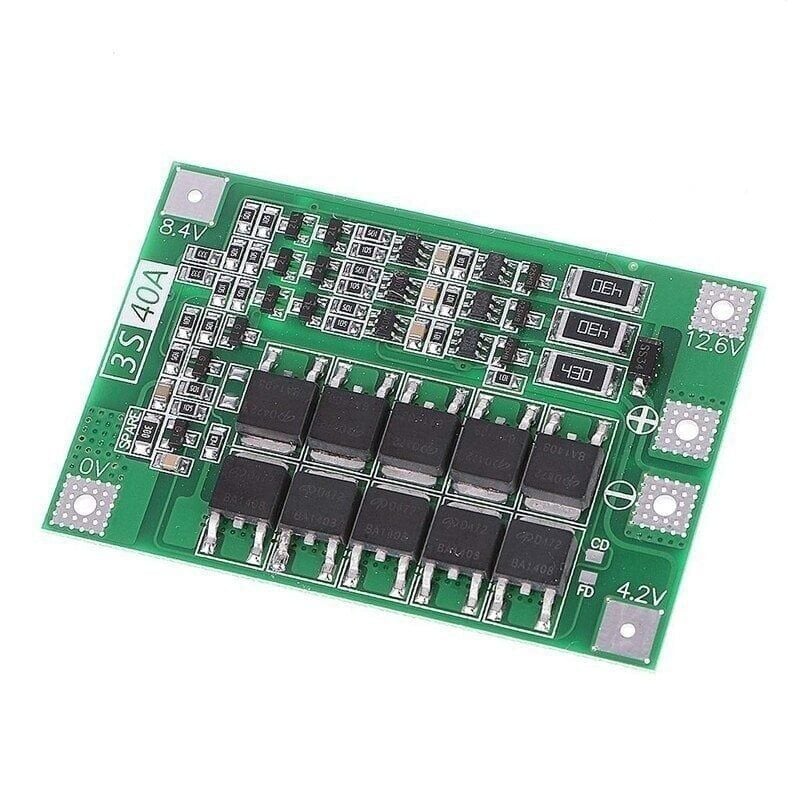

3S 40A (Balanslı) BMS Kartı Lityum LiPo Batarya Şarj Koruma Devresi

3S 40A Balanslı BMS Kartı, üç adet seri bağlı Lityum-iyon veya LiPo hücreden oluşan, 11,1V nominal ve 12,6V tam şarj gerilimine sahip bir batarya paketinin şarj ve deşarj sürecini güvenli sınırlar içinde tutan bir batarya yönetim devresidir. Kart her hücrenin gerilimini ayrı ayrı izler; hücrelerden biri aşırı şarj veya aşırı deşarj eşiğine yaklaştığında üzerindeki MOSFET anahtarlar şarj veya deşarj hattını keserek hücrelerin zarar görmesini engeller. Balans devresi, şarj sonunda hücreler arasında oluşan küçük gerilim farklarını pasif dirençli yöntemle eriterek paketin kapasite dengesini ve kullanım ömrünü korur. Kart; B+/B- ve P+/P- güç uçları ile hücre dengeleme kabloları üzerinden bataryaya ve yüke bağlanır, harici bir mikrodenetleyici veya yazılım gerektirmeden bağımsız çalışır. Üründeki "Balanslı" ifadesi, kartın yalnızca aşırı şarj/deşarj koruması değil, aynı zamanda pasif hücre dengeleme fonksiyonuna da sahip olduğunu belirtir; bu özellik özellikle sık şarj-deşarj döngüsü yaşayan yüksek akımlı uygulamalarda hücreler arası kapasite farkının büyümesini yavaşlatır ve paketin genel kullanım ömrünü uzatır.

Teknik Özellikler

Öne Çıkan Özellikler

• Üç hücreli (3S) Lityum-iyon ve LiPo bataryalarda her hücrenin gerilimini ayrı ayrı izler, tek bir zayıf hücrenin tüm paketi riske atmasını engeller.
• 40A'ya kadar sürekli deşarj akımını karşılayacak şekilde tasarlanmıştır, bu sayede yüksek akım çeken motorlu uygulamalarda kullanılabilir.
• Pasif dirençli balans devresi sayesinde şarj sonunda hücreler arasındaki gerilim farkını otomatik olarak azaltarak paket ömrünü uzatır.
• Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre durumlarında devreyi otomatik olarak keserek bataryayı ve bağlı yükü korur.
• Koruma tetiklendikten sonra gerilim güvenli aralığa döndüğünde ve yük/şarj cihazı yeniden bağlandığında devre kendiliğinden normale döner.
• Kompakt PCB tasarımı sayesinde batarya paketinin gövdesi içine veya dışına kolayca monte edilebilir.
• Ek bir mikrodenetleyici, yazılım veya harici gerilim ölçüm devresi gerektirmeden bağımsız ve tamamen analog mantıkla çalışır.
• Şarj ve deşarj yolları için ayrı MOSFET grupları kullanır, bu sayede yüksek akımlı deşarj sırasında da aşırı şarj koruma fonksiyonu bağımsız şekilde çalışmaya devam eder.
• Lehim pedleri üzerinden esnek kablo bağlantısına izin verir, bu da farklı hücre dizilimlerine ve farklı batarya kutusu tasarımlarına uyarlanabilirlik sağlar.

Kullanım Alanları

• Elektrikli el aletlerinde (şarjlı matkap, tornavida, testere, dekupaj) kullanılan 3S Li-ion veya LiPo bataryaların şarj ve deşarj sırasındaki korumasını sağlamak.
• Elektrikli scooter, hobi robotu veya RC araç gibi kalkış anında ani ve yüksek akım çeken motorlu sistemlerde batarya paketini aşırı deşarja ve kısa devreye karşı korumak.
• Güneş enerjili bahçe/sokak aydınlatması gibi gün içinde güneş paneliyle şarj olup gece LED yükünü besleyen 3S batarya paketlerinin şarj-deşarj güvenliğini sağlamak.
• Kendi yapılan powerbank veya taşınabilir güç kaynağı projelerinde USB/DC çıkış hattını aşırı akıma, kısa devreye ve derin deşarja karşı korumak.
• 18650 veya 21700 hücrelerden elle örülen drone/İHA batarya paketlerinde hücre dengeleme ve temel koruma katmanı olarak kullanmak (yüksek akımlı uçuş motorlarında ek dış koruma önerilir).
• Küçük ölçekli yedek güç (UPS benzeri) sistemlerinde şebeke kesildiğinde devreye giren bataryanın derin deşarj ile hasar görmesini önlemek.
• Elektrikli bisiklet, kaykay veya tekerlekli sandalye gibi düşük-orta güçlü e-mobilite projelerinde 3S batarya gruplarının şarj sırasında dengelenmesi ve aşırı akımdan korunması.

Bağlantı ve Kullanım

Kartın bir tarafında batarya paketinin uçlarına bağlanan B- ve B+ noktaları, diğer tarafında ise şarj cihazı veya yükün bağlandığı P- ve P+ noktaları bulunur; P+ ve P- uçları hem şarj hem deşarj için ortak kullanılır çünkü devre çift yönlü MOSFET anahtarlama yapar. 3S bir paket için hücre grupları arasındaki iki ara nokta ile en uç negatif ve pozitif kutuplar dahil toplam dört adet balans (dengeleme) kablosu, hücrelerin birleşim noktalarına lehimlenir. Bağlantı sırası önemlidir: önce ana negatif hat (B-) karta bağlanmalı, ardından balans kabloları en negatif hücreden başlayarak sırayla (B1, B2, B3) lehimlenmeli, güç çıkış uçları (P+/P-) ve yük en son bağlanmalıdır; ters polarite veya sıra atlamak devredeki MOSFET'lere ya da koruma IC'sine kalıcı hasar verebilir. Montaj sonrası kartı kullanmadan önce bir multimetre ile B+ ve B- arasındaki gerilimin beklenen paket geriliminde (yaklaşık 9-12,6V arası) olduğu doğrulanmalıdır. 40A'ya yakın sürekli akım çekilecek uygulamalarda P+ ve P- hatlarına bağlanacak kabloların kısa ve yeterince kalın kesitte seçilmesi, gerilim düşümünü ve kablo ısınmasını azaltır. İlk bağlantıdan sonra kartı tam yük altında çalıştırmadan önce düşük akımlı bir yükle (örneğin küçük bir DC motor veya direnç) kısa süreli bir deneme yapılması, olası bağlantı hatalarının tam güçte değil güvenli koşullarda fark edilmesini sağlar.

Paket İçeriği

• 1 adet 3S 40A Balanslı BMS Kartı
• Bağlantı ve balans kabloları modele göre lehimli veya lehimsiz gelebilir, ayrıca temin edilmesi gerekebilir
• Montaj vidası, konektör veya kılıf pakete dahil değildir
• Ayrı bir 3S Lityum/LiPo şarj cihazı pakete dahil değildir; şarj işlemi için uygun gerilimde harici bir şarj cihazı gerekir

Dikkat Edilmesi Gerekenler

• Balans kablolarını veya hücre gruplarını yanlış sıraya lehimlemek devredeki MOSFET'leri ya da koruma IC'sini kalıcı olarak bozabilir; bağlantıdan önce hücre sırasını iki kez kontrol edin.
• Kart üzerinde aktif soğutma bulunmaz; 40A'ya yakın sürekli akım çekildiğinde MOSFET'ler ısınabilir, bu nedenle iyi havalandırılan bir montaj alanı tercih edilmelidir.
• Dengesiz veya aşırı deşarj olmuş hücrelerle pakete başlamadan önce hücreler ayrı ayrı bir şarj cihazıyla birbirine yakın gerilime getirilmelidir.
• BMS kartı hücre kimyasını veya kapasitesini otomatik olarak ayırt etmez; farklı kapasite, farklı marka veya farklı yaşta hücreleri aynı pakette bir arada kullanmaktan kaçınılmalıdır.
• P+ ve P- uçlarına tekrarlanan kısa devre uygulamak, koruma devresi tetiklense bile MOSFET'lerin ömrünü zamanla kısaltabilir.
• Kart üzerinde neme veya toza karşı herhangi bir kılıf ya da muhafaza bulunmaz; nemli veya dış ortamlarda ek bir koruyucu kutu kullanılması önerilir.
• Kart, hücreleri fiziksel darbeye veya mekanik hasara karşı korumaz; batarya paketinin ayrıca sert bir dış muhafaza içine yerleştirilmesi önerilir.
• Uzun süreli depolamada koruma devresinin çektiği düşük seviyeli bekleme akımı nedeniyle hücreler zamanla yavaşça deşarj olabilir; uzun süre kullanılmayacak paketlerin gerilimi periyodik olarak kontrol edilmelidir.
