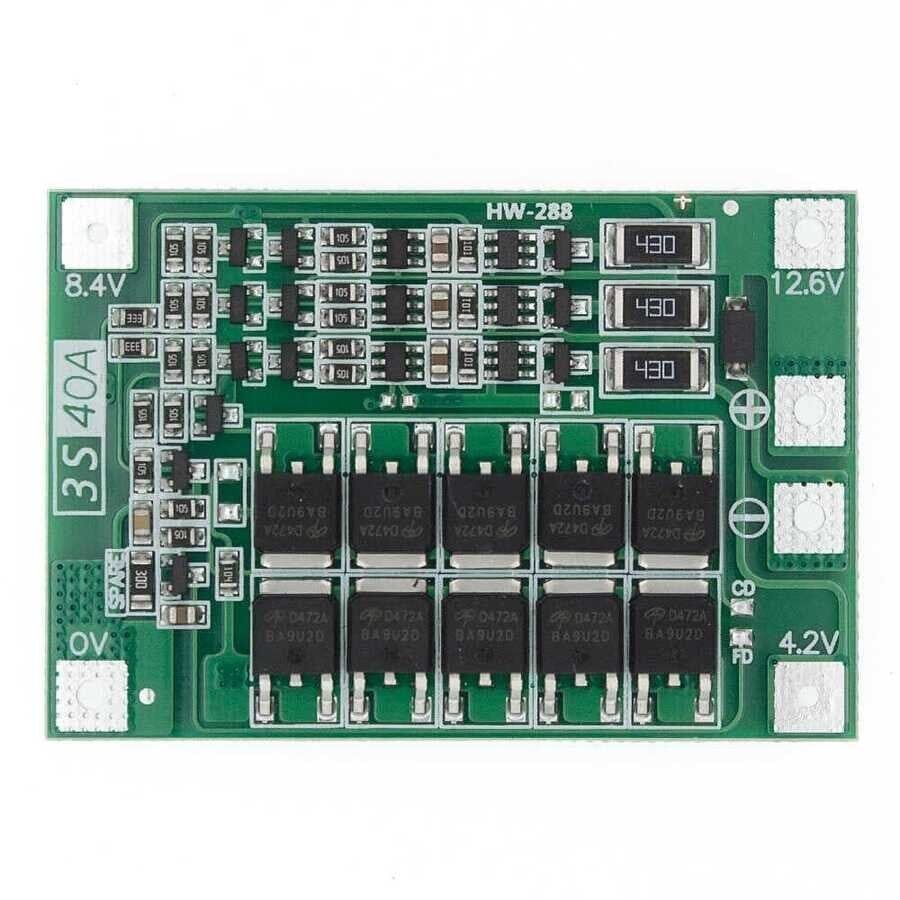

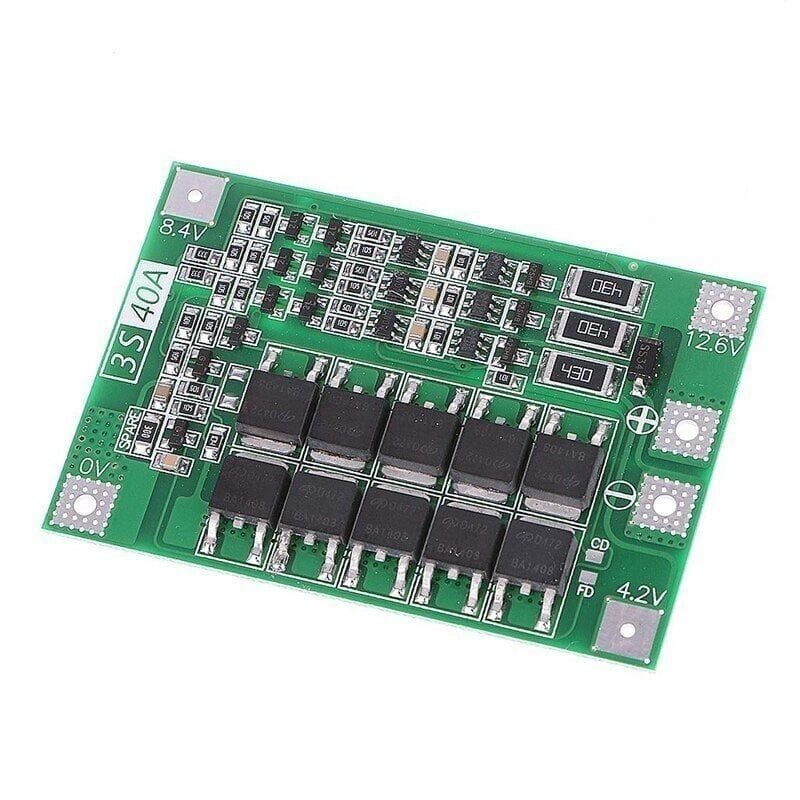

3S 40A Balanslı BMS Kartı Lityum LiPo Batarya Şarj Koruma Devresi

3S 40A Balanslı BMS Kartı, üç adet seri bağlı lityum iyon veya LiPo hücreden oluşan bir batarya paketini şarj ve deşarj sırasında güvenli sınırlar içinde tutmak için tasarlanmış bir koruma devresidir. Kart, paket içindeki her hücrenin gerilimini ayrı ayrı izler; hücrelerden biri aşırı şarj ya da aşırı deşarj seviyesine yaklaştığında üzerindeki MOSFET anahtarlar ilgili hattı keserek hücreleri kalıcı hasardan korur. Hücreler arasına bağlanan dengeleme uçları sayesinde şarj sırasında hücreler arasında zamanla oluşan gerilim farkları azaltılır, böylece paketin kapasitesi daha verimli kullanılır ve ömrü uzar. 40A sürekli akım kapasitesi ile elektrikli scooter, şarjlı el aleti, robot ve yüksek akım çeken diğer lityum batarya projelerinde kullanılabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• 3 seri hücreli lityum iyon veya LiPo paketler için hem şarj hem deşarj korumasını tek kart üzerinden sağlar.
• 40A sürekli deşarj akımı kapasitesiyle yüksek güç çeken motor ve sürücü devrelerinde sorunsuz çalışır.
• Hücre dengeleme uçları sayesinde şarj sırasında hücreler arasında oluşan gerilim farkı zamanla azaltılır.
• Aşırı şarj, aşırı deşarj ve aşırı akım durumlarında ilgili MOSFET anahtarlar devreyi otomatik olarak keser.
• Kompakt PCB yapısı sayesinde batarya paketinin gövdesi içine kolayca yerleştirilebilir.
• B+/B- pil girişi ile P+/P- yük çıkışının ayrı uçlarla sunulması, şarj ve deşarj hatlarının net biçimde kablolanmasına imkan tanır.
• Hücre başına ayrı gerilim izleme sayesinde paketteki tek bir zayıf hücre bile tespit edilip korunabilir.
• Şarj ve deşarj işlevlerinin aynı P+/P- çifti üzerinden yürütülmesi, kablolamayı sadeleştirir ve harici anahtarlama elemanı ihtiyacını ortadan kaldırır.
• Baskılı devre kartı üzerindeki geniş bakır izler, 40A seviyesindeki akımın kart üzerinde daha düşük dirençle iletilmesine yardımcı olur.
• Uç noktalarının lehim pedi şeklinde sunulması, farklı kalınlıktaki kablolarla esnek bağlantı yapılmasına olanak tanır.

Kullanım Alanları

• 3 seri Li-ion hücreden oluşan bir elektrikli scooter veya kaykay bataryasının şarj ve deşarj güvenliğini sağlamak.
• Şarjlı el aletlerinde (matkap, tornavida gibi) yüksek akım çeken motoru beslerken hücreleri aşırı deşarja karşı korumak.
• Robot ve RC araç projelerinde 3S LiPo paketi sürücü karta bağlamadan önce koruma devresine dahil etmek.
• Güneş enerjisiyle gün içinde şarj olan bir lityum paketin gece boyunca deşarjını güvenli gerilim aralığında tutmak.
• Kendi yapımı powerbank veya taşınabilir güç kaynağı projelerinde hücreler arası dengesizliği önlemek.
• Yüksek akım çeken LED aydınlatma barlarını besleyen taşınabilir lityum paketlerde koruma katmanı olarak kullanmak.
• Küçük elektrikli araç veya karting projelerinde motor sürücüsüne yüksek akım aktaran 3S paketi güvenli sınırlarda tutmak.
• Test ve geliştirme aşamasındaki lityum batarya paketlerinde hücrelerin tek tek aşırı gerilime çıkmasını önleyerek laboratuvar güvenliğini artırmak.

Bağlantı ve Kullanım

Kartın B+ ve B- uçları, seri bağlı üç hücreden oluşan pil paketinin toplam artı ve eksi uçlarına bağlanır. Hücreler arası dengeleme için ayrılmış B1 ve B2 uçları, birinci ve ikinci hücre arasındaki ile ikinci ve üçüncü hücre arasındaki bağlantı noktalarına sırasıyla lehimlenmelidir; bu uçların pil dizilimindeki sırayla eşleşmesi dengeleme işlevinin doğru çalışması için önemlidir. Yük veya şarj cihazı ise kartın P+ ve P- uçlarına bağlanır; aynı çift hem şarj hem deşarj akımını taşıdığından ayrı bir anahtarlama devresine gerek kalmaz. Kartı devreye almadan önce tüm lehim noktalarının kısa devre yapmadığından ve pil kutuplarının doğru yönde bağlandığından emin olunmalıdır. Kartı ilk kez devreye alırken önce B- (paket eksi) ucu, ardından sırasıyla B1 ve B2 dengeleme uçları, sonra B+ ucu ve en son P-/P+ yük hattı bağlanmalıdır; dengeleme uçlarının B- bağlanmadan önce lehimlenmesi kartın dengeleme hattına zarar verebilir. Kart üzerinde etiketlenmiş uç isimleri genellikle çok küçük yazıldığından, lehimlemeden önce bir büyüteç veya iyi bir aydınlatma altında uçların doğru tanımlandığından emin olunması önerilir. Sistemde birden fazla 3S paket kullanılacaksa, her paket için ayrı bir BMS kartı kullanılmalıdır; tek bir kart birden fazla bağımsız paketi aynı anda dengeleyecek şekilde tasarlanmamıştır.

Paket İçeriği

• 1 x 3S 40A Balanslı BMS Kartı

Dikkat Edilmesi Gerekenler

• Pil paketinin B+/B- uçlarını ve dengeleme uçlarını (B1, B2) yanlış sıraya bağlamak karta ve hücrelere kalıcı hasar verebilir; bağlantıyı yapmadan önce mutlaka kontrol edin.
• Kart üzerinden sürekli 40A üzerinde akım çekilmesi MOSFET anahtarların aşırı ısınmasına ve arızalanmasına yol açabilir; yüksek akımlı kullanımda kart çevresinde yeterli hava akımı sağlanmalıdır.
• BMS kartı hücreleri aşırı şarj ve aşırı deşarjdan korur ancak akıllı bir şarj cihazının yerini tutmaz; hücreler kendi kimyasına uygun gerilim ve akımla şarj edilmelidir.
• Dengeleme uçları bağlanmadan kart kullanılırsa hücreler arası dengeleme işlevi çalışmaz ve zamanla hücreler arasındaki gerilim farkı büyüyebilir.
• Kartın lehim noktaları ve bakır izleri yüksek akım taşıdığından, lehimleme sırasında yeterli kablo kalınlığı ve temiz bir lehim bağlantısı önemlidir; zayıf bir lehim noktası akım altında ısınarak bağlantı sorununa yol açabilir.
• Hasarlı, şişmiş veya fiziksel olarak deforme olmuş lityum hücrelerle bu kart birlikte kullanılmamalıdır.
• Kart yalnızca 3 seri hücreli (3S) paketler için tasarlanmıştır; farklı hücre sayısına sahip bir pakette kullanılması hücrelerin yanlış gerilim eşiklerinde korunmasına ve hasar görmesine yol açar.
• Kartı nemli, tozlu veya iletken parçacık bulunan ortamlarda açıkta bırakmak yerine, batarya paketinin gövdesi içinde yalıtılmış şekilde konumlandırmak kısa devre riskini azaltır.
