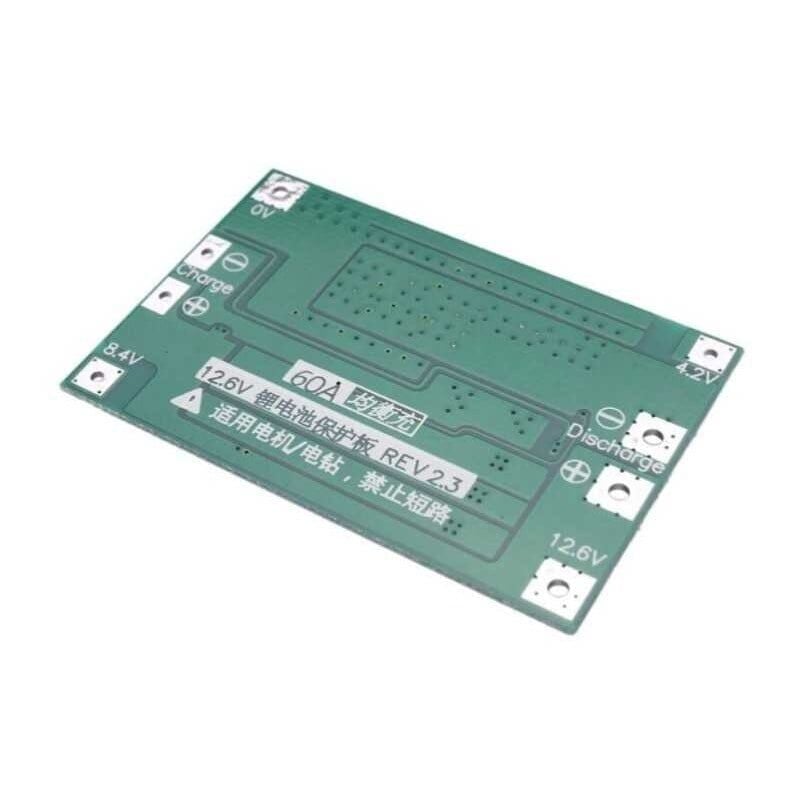

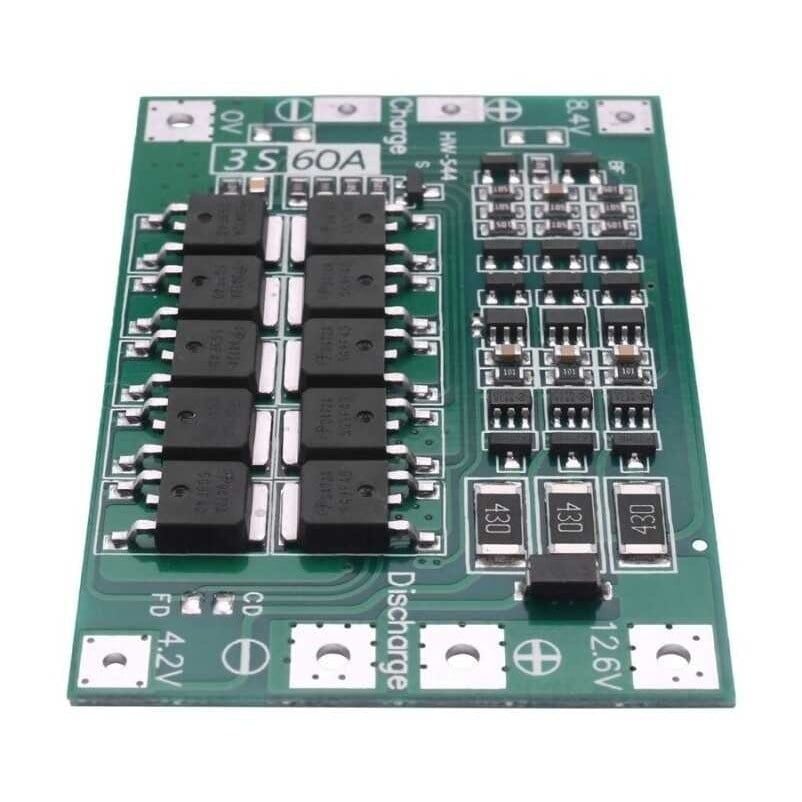

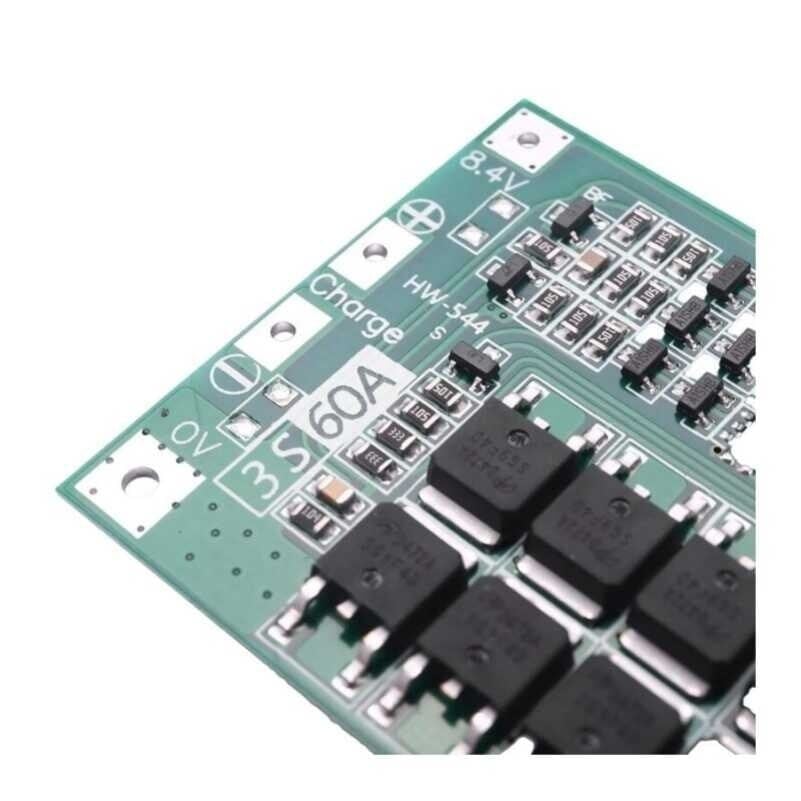

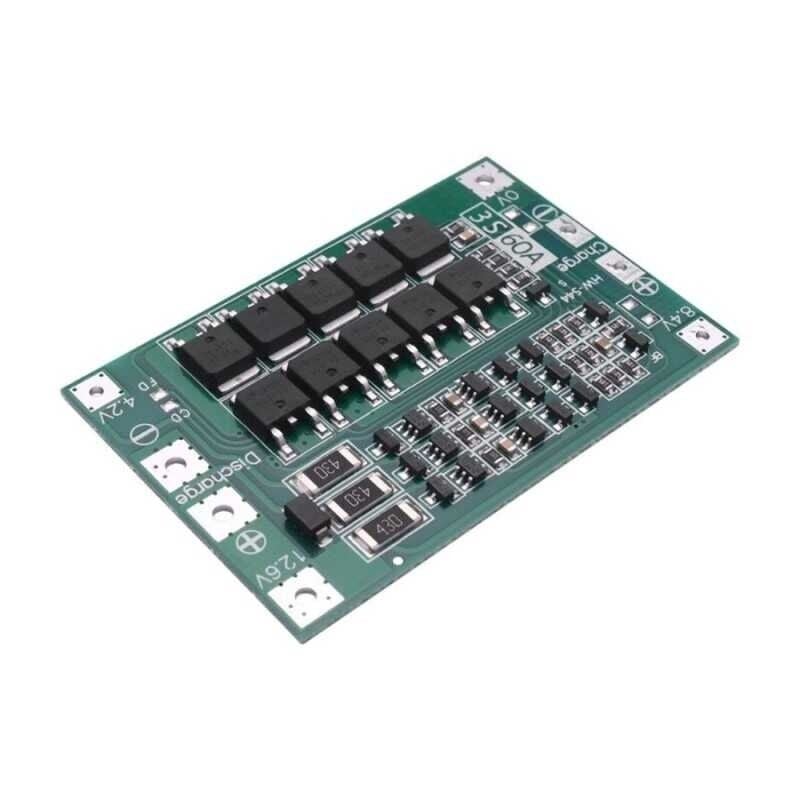

3S 60A BMS 18650 Lityum Batarya Şarj Koruma Devresi (Balanslı) - 12.6V

3S 60A BMS, üç adet 18650 lityum-iyon hücrenin seri bağlanmasıyla oluşan bir pil paketini aşırı şarj, aşırı deşarj, kısa devre ve aşırı akıma karşı koruyan bir batarya yönetim devresidir. 12.6V tam şarj gerilimine sahip 3 seri hücrenin her birinin gerilimini ayrı ayrı izler; hücrelerden biri güvenli sınırın dışına çıktığında üzerindeki MOSFET anahtarları şarj veya deşarj hattını keser. Balanslı sürümünde ayrıca şarj sırasında hücreler arasında oluşan gerilim farkını pasif dirençli devre ile azaltarak paketin kapasite kullanımını ve ömrünü iyileştirir. Elektrikli tornavida, matkap, elektrikli bisiklet ve güç bankası gibi 3 hücreli lityum paketlerinde koruma katmanı olarak kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• Üç hücreli (3S) Li-ion paketlerinde her hücrenin gerilimini bağımsız olarak izleyerek hücreler arasında dengesiz şarj ve deşarj durumunu önler.
• Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre korumalarının tamamını tek bir kart üzerinde bir arada sunarak ayrı koruma devresi ihtiyacını ortadan kaldırır.
• Balans hattı sayesinde şarj sırasında hücreler arasında zamanla oluşan gerilim farkını pasif dirençli devre ile azaltır ve paketin kapasitesinin daha verimli kullanılmasını sağlar.
• N-kanal MOSFET anahtarlama yapısı sayesinde şarj ve deşarj yollarını ayrı ayrı veya birlikte, hızlı tepki süresiyle kesebilir.
• Etikette belirtilen 60A sürekli deşarj kapasitesi, motorlu matkap gibi ani ve yüksek akım çeken uygulamalarda yeterli akım payı bırakır.
• B-, P-, P+ ve balans hattı için ayrı lehim pedleri bulunur, bu sayede farklı pil paketi tasarımlarına ve kutu geometrilerine kolayca entegre edilebilir.
• Kompakt PCB boyutu sayesinde 3 hücreli pil paketlerinin gövdesi içine veya paket ile dış kılıf arasındaki dar boşluklara kolayca yerleştirilebilir.

Kullanım Alanları

• 3 adet 18650 hücreden oluşan bir elektrikli tornavida veya matkap bataryasında hücreleri aşırı deşarjdan koruyarak kullanım ömrünü uzatmak.
• Kendi yapılan (DIY) elektrikli bisiklet veya scooter bataryasında hücreler arası gerilim dengesini koruyarak ani performans kaybını önlemek.
• Güneş enerjili aydınlatma sistemlerinde 3S Li-ion pil grubunun gün içindeki şarj/deşarj döngüsünü güvenli gerilim sınırlarında tutmak.
• Taşınabilir güç bankası veya yedek güç kaynağı projelerinde pil paketini kısa devre, aşırı akım ve aşırı deşarja karşı korumak.
• Robotik projelerde motor sürücüsüne güç veren 3S pil paketinin şarj ve deşarj devresini tek bir kart üzerinden yönetmek.
• El tipi şarjlı vidalama ve tornavida gibi güç aletlerinde pil hücrelerinin kullanım ömrünü uzatmak amacıyla düzenli dengeleme yapmak.
• Birden fazla 18650 hücreyi kendi lehimleyerek pil paketi oluşturan hobi elektronikçisi projelerinde temel güvenlik ve koruma katmanı olarak kullanmak.

Bağlantı ve Kullanım

Kartın B- ucu pil paketinin en alt hücresinin eksi kutbuna, P- ucu yük veya şarj cihazının eksi hattına, P+ ucu ise pil paketinin en üst hücresinin artı kutbuna bağlanır ve bu üç uç kartın güç girişi/çıkışını oluşturur. Denge (balans) konektörü, paketteki her hücrenin ara bağlantı noktalarına B1, B2, B3 sırasıyla tek tek bağlanır; bu hat sayesinde devre her hücrenin gerilimini ayrı ayrı okur. B1/B2/B3 uçları isteğe bağlı değildir; koruma devresi beslemesini ve hücre ölçümünü bu uçlardan aldığı için bunlar bağlanmadan kart koruma yapmaz. Şarj işlemi P+ ve P- uçları üzerinden yapılır ve devre şarj sırasında hücre gerilimlerini sürekli izleyerek aşırı şarj eşiğine ulaşan hücreyi algıladığında paketin tamamının şarj yolunu (ortak şarj MOSFET'ini) keser; yük tarafı da aynı P+ ve P- uçları üzerinden bağlanarak hem şarj hem deşarj tek çıkış üzerinden yönetilir. İlk kurulumda tüm uçların doğru sırada ve doğru kutupta lehimlendiğinden emin olunmalıdır, çünkü bağlantı hatası devrenin veya hücrelerin zarar görmesine yol açabilir.

Paket İçeriği

• 1 adet 3S 60A BMS 18650 balanslı (dengeleyici) koruma devre kartı

Dikkat Edilmesi Gerekenler

• Kart, hücre başına düşen gerilimi ayrı ayrı izler; balans (B1, B2, B3) uçlarının yanlış hücreye veya ters kutupta bağlanması devreye ya da hücrelere kalıcı zarar verebilir.
• Etikette yazan 60A değeri devrenin dayanabileceği üst sınırdır; bu akıma yakın sürekli çekiş MOSFET ve bakır izlerde belirgin ısınmaya yol açabilir, bu yüzden yüksek akımlı kullanımda kart yüzey sıcaklığının temassız (kızılötesi) termometre ile ara sıra kontrol edilmesi önerilir; yük altındaki karta elle dokunulmamalıdır.
• Devre yalnızca Li-ion/18650 hücreler için tasarlanmıştır; NiMH, Ni-Cd, kurşun asit veya farklı kimyadaki pil paketleriyle kullanılması hem koruma devresine hem de pillere zarar verebilir, çünkü eşik gerilimler Li-ion kimyasına göre ayarlanmıştır.
• P+ ve P- uçlarının ters bağlanması (kutup ters çevirme) devredeki MOSFETleri ve koruma devresini kalıcı olarak bozabilir, bu nedenle ilk bağlantıdan önce polarite mutlaka kontrol edilmelidir.
• B1/B2/B3 hücre algılama uçları bağlanmadan kart çalışmaz; koruma devresi hem beslemesini hem hücre gerilim ölçümünü bu uçlardan alır. Sadece P+/P- bağlanarak kullanılan bir kart hiçbir koruma sağlamaz.
• Kartın nem veya suyla teması koruma devresine zarar verebilir; kuru, iyi havalandırılan ve fiziksel darbelerden korunaklı bir muhafaza içinde kullanılması, ayrıca montaj sırasında komşu lehim pedleri arasında kısa devreye yol açacak lehim köprüsü bırakılmaması önerilir.
