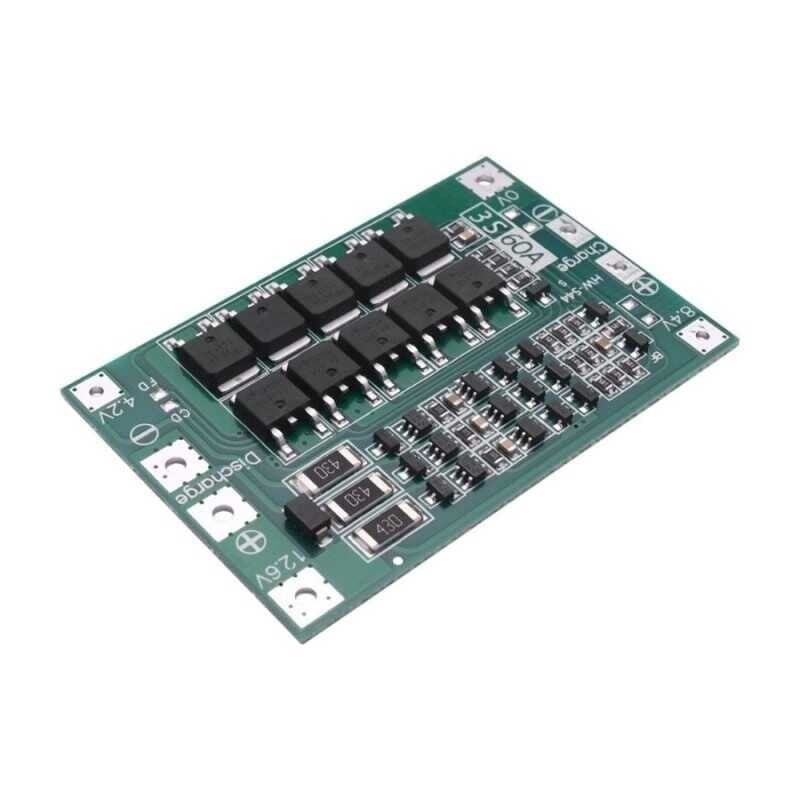

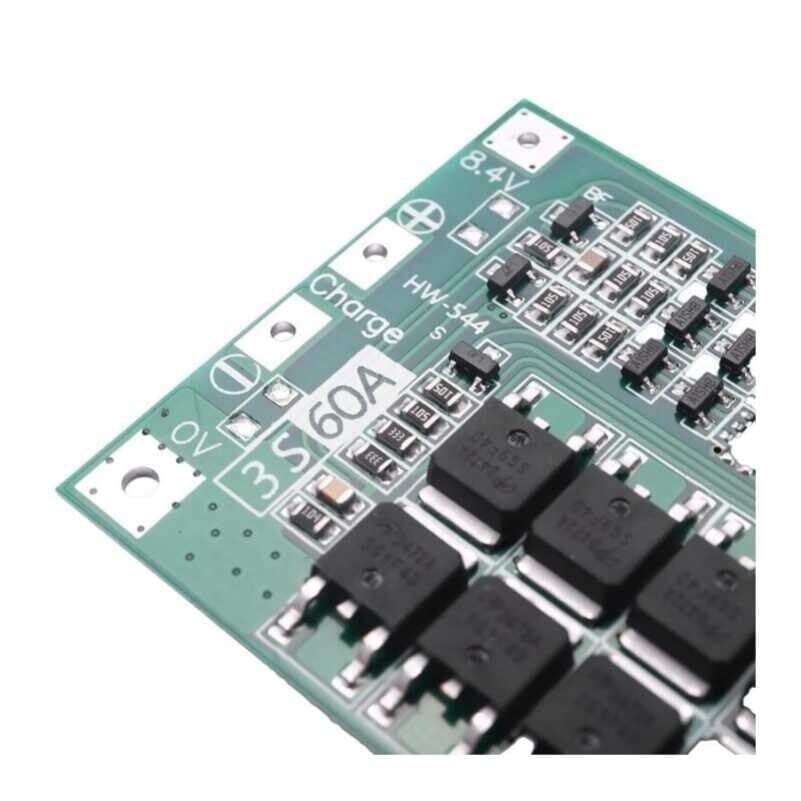

3S 60A BMS 18650 Lityum Pil Balanslı Şarj Koruma Devresi 12.6V

3S 60A BMS, üç adet 18650 lityum-iyon hücrenin seri bağlanmasıyla oluşan pil paketlerini şarj ve deşarj sırasında güvenli sınırlar içinde tutan bir koruma ve dengeleme devresidir. Paket tam dolduğunda hücre başına 4,2V üzerinden toplam 12,6V'a ulaşır; devre bu gerilimi sürekli izleyerek herhangi bir hücre güvenli üst sınırı aşarsa şarj hattını, güvenli alt sınırın altına düşerse deşarj hattını otomatik olarak keser. Üzerindeki pasif balans devresi, seri bağlı hücreler arasında şarj sırasında oluşan gerilim farkını azaltarak paketin ömrünü ve gerçek kapasite kullanımını korur; bu sayede paketteki en zayıf hücre, diğerlerinin aşırı gerilime taşınmasına neden olmadan tamamen şarj olabilir. Yük tarafında akımın anlık olarak 60A'e kadar çıkabildiği uygulamalar için boyutlandırılmıştır; kısa devre ve aşırı akım durumlarında üzerindeki MOSFET dizisi hattı anında keserek hem pil grubunu hem de bağlı elektronik yükü korur. Devre, pil paketinin içine sabit olarak monte edilecek şekilde tasarlanmıştır ve harici bir kontrolcü veya yazılım gerektirmeden tamamen otonom çalışır. Elektrikli el aleti, güç bankası, UPS ve yüksek akım çeken DIY pil paketi projelerinde kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• 3 seri (3S) bağlı 18650 hücrelerden oluşan pil paketlerinde her hücrenin gerilimini bağımsız olarak izler.
• Pasif dirençli balans devresi sayesinde şarj sırasında hücreler arasında oluşan gerilim farkını otomatik olarak azaltır.
• Hücre gerilimi güvenli üst sınırı aştığında şarj hattını keserek aşırı şarjı önler.
• Hücre gerilimi güvenli alt sınırın altına düştüğünde deşarj hattını keserek derin deşarjdan kaynaklanan hücre hasarını engeller.
• Çıkışta kısa devre oluştuğunda MOSFET dizisi devreyi anında keserek hem pil grubunu hem de bağlı elektronik yükü korur.
• Anlık olarak 60A'e kadar yük akımı çekebilen uygulamalar için tasarlanmıştır.
• Kompakt PCB yapısı sayesinde pil paketinin gövdesi içine veya dışına kolayca yerleştirilebilir.
• Harici bir mikrodenetleyici veya yazılım ihtiyacı olmadan tamamen otonom biçimde çalışır.

Kullanım Alanları

• 12V DIY taşınabilir güç kaynağı veya 12V LED aydınlatma pil paketinde şarj/deşarj güvenliğini sağlamak.
• Güç bankası veya taşınabilir UPS içinde pil grubunun aşırı şarj ve aşırı deşarjdan korunmasını sağlamak.
• Lehimli DIY 18650 pil paketlerinde (elektrikli tornavida, el feneri, taşınabilir hoparlör gibi) koruma katmanı olarak kullanmak.
• Güneş enerjili aydınlatma sisteminde gün boyunca şarj olan pil grubunun gece deşarjını güvenli sınırlar içinde tutmak.
• Elektrikli oyuncak araç veya RC model pil paketlerinde yüksek akım çekişi sırasında kısa devre ve aşırı akım koruması sağlamak.
• Jump starter veya taşınabilir kompresör gibi anlık yüksek akım çeken cihazlarda pil grubunu korumak.
• Elektrikli el aletleri (matkap, testere gibi) için hazırlanan özel 18650 pil paketlerinde hem koruma hem de hücre dengeleme sağlamak.

Bağlantı ve Kullanım

Pil grubunun seri bağlı eksi ve artı uçları devre üzerindeki B- ve B+ noktalarına, hücreler arasındaki ara bağlantı noktaları ise balans (dengeleme) uçlarına lehimlenir. Yük veya şarj cihazı devrenin P- ve P+ uçlarına bağlanır; bu tasarımda şarj ve deşarj aynı çıkış hattı üzerinden yürütülür, yani ayrı bir şarj girişi bulunmaz. Balans kablolarının hücre sırasına göre doğru noktalara bağlanması gerekir, ters veya eksik bağlantı dengeleme fonksiyonunun çalışmamasına ya da hatalı gerilim okumasına yol açar. Lehimleme sırasında ısıtıcı ucun hücrelerde ve devre üzerindeki bileşenlerde ısı hasarına yol açmaması için kısa sürede ve düşük sıcaklıkta çalışılması önerilir. İlk bağlantıdan sonra multimetre ile B+ ve B- arasında, pil tam doluyken yaklaşık 12,6V okunduğu doğrulanmalıdır; P+ ve P- uçlarında da aynı gerilimin görülmesi devrenin doğru çalıştığını gösterir.

Paket İçeriği

• 1 adet 3S 60A BMS balanslı lityum şarj koruma devresi (PCB kart)
• Devre üzerinde hazır B+/B-, P+/P- güç bağlantı noktaları
• Devre üzerinde hücre dengeleme (balans) bağlantı noktaları

Dikkat Edilmesi Gerekenler

• Devre üzerinde belirtilen 60A değeri, bu boyuttaki BMS kartlarında genellikle anlık/tepe akım değeridir; sürekli yüksek akım çeken uygulamalarda kartın ve bağlantı kablolarının ısınmasını gözlemleyerek kullanılmalıdır.
• Balans kabloları hücrelerin doğru sırasına bağlanmazsa devre hatalı gerilim algılayabilir veya hücreleri dengeleyemez; bağlantıdan önce hücre sırası mutlaka kontrol edilmelidir.
• Devre yalnızca elektronik koruma sağlar, mekanik sigorta veya termal kesici görevi görmez; aşırı ısınma riski taşıyan uygulamalarda ek güvenlik önlemi alınmalıdır.
• Pil grubunun B+ ve B- uçlarının ters bağlanması devreye ve hücrelere kalıcı hasar verebilir, bağlantı öncesi uçlar mutlaka kontrol edilmelidir.
• Kart üzerinde açıkta duran lehim pedleri ve iletken yollar bulunur; metal yüzeyle temas kısa devreye yol açabileceğinden montajda yalıtım sağlanmalıdır.
• Farklı yaşta veya farklı kapasitede hücrelerin aynı pakette kullanılması, balans devresinin kapasitesini aşarak dengesizliğin giderilememesine neden olabilir; paket homojen hücrelerden oluşturulmalıdır.
• Devre bir kez koruma moduna geçtiğinde (örneğin aşırı deşarj sonrası) tekrar çalışması için genellikle kısa süreliğine bir şarj cihazının P+/P- uçlarına bağlanması gerekebilir; bu davranış hücreleri korumak için tasarlanmıştır, arıza değildir.
• Kart nemden, tozdan ve iletken sıvılardan uzak, iyi havalandırılan bir yere monte edilmelidir; kapalı ve sıcak bir gövde içinde uzun süreli yüksek akım çekişi devrenin ömrünü kısaltabilir.
