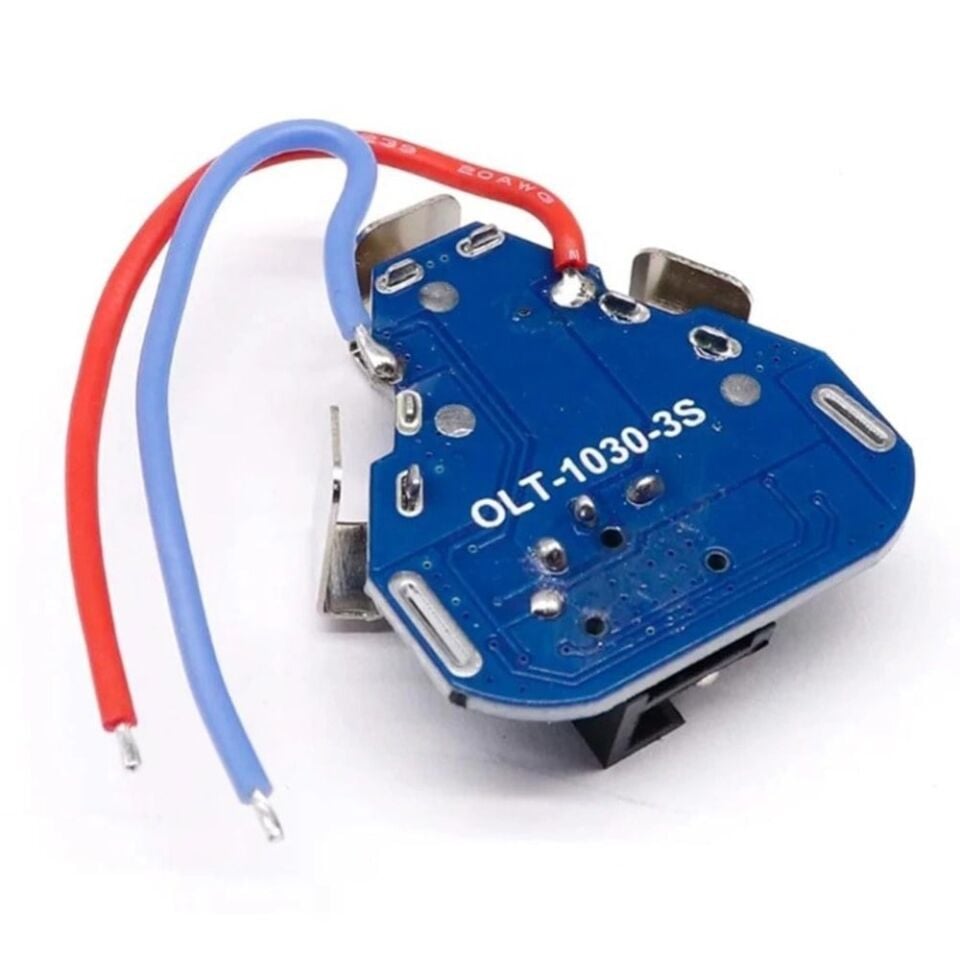

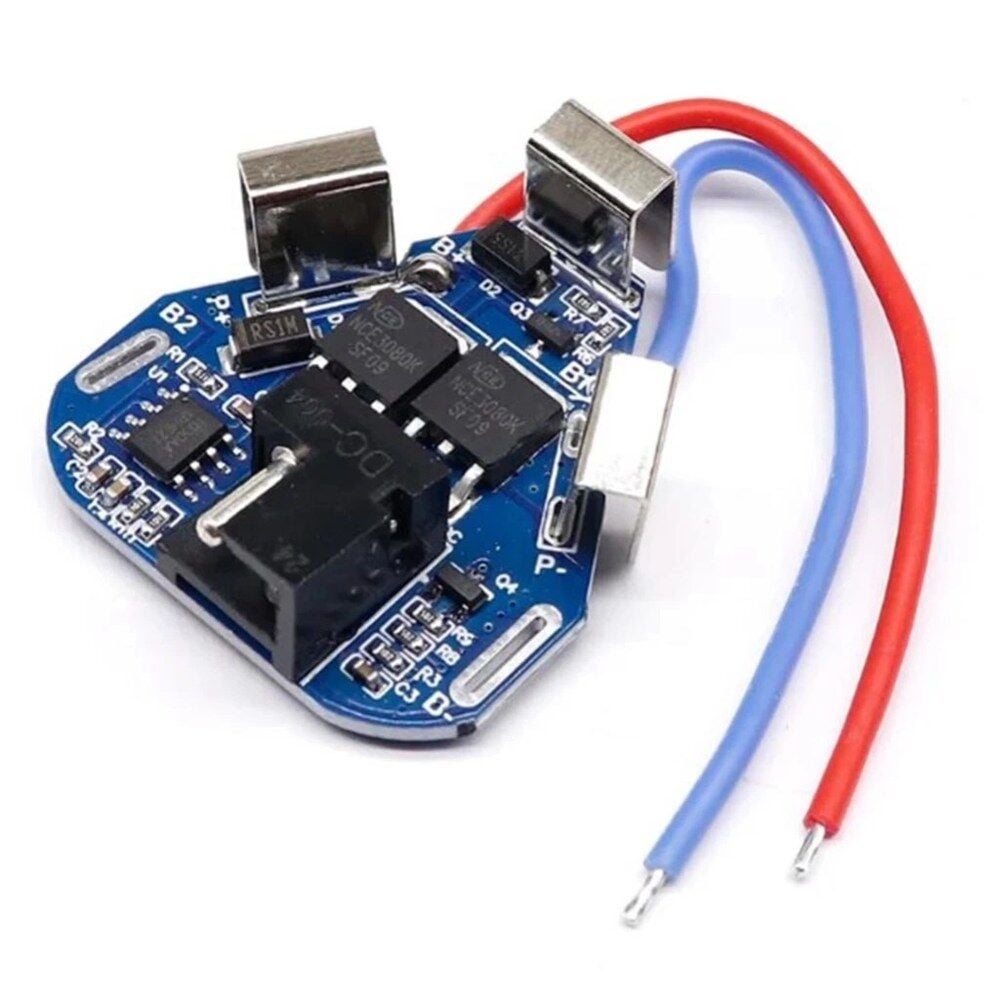

3S 6A BMS 18650 Lityum Batarya Şarj Koruma Devre - 12.6V

RN-0436, 18650 tipi silindirik lityum-iyon hücrelerden oluşan 3 hücreli (3S) pil paketleri için tasarlanmış bir şarj koruma devresidir. Devre, pil grubunun şarj ve deşarj süreci boyunca hücre gerilimini ve akımını sürekli izleyerek aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre durumlarında bağlantıyı otomatik olarak keser ve hücreleri güvenli çalışma sınırları içinde tutar. 3S yapı, 18650 lityum-iyon pil paketlerinde yaygın olarak tercih edilen bir konfigürasyondur; 11.1V anma gerilimine ve 12.6V tam şarj gerilimine karşılık gelir. 6A akım kapasitesi, düşük güçlü taşınabilir cihazlar ve hafif yükler için uygundur; yüksek akım çeken matkap gibi el aletlerinde daha yüksek akımlı bir BMS tercih edilmelidir. Kompakt PCB boyutu sayesinde pil paketinin gövdesi içine gizlenerek DIY batarya projelerinde, elektrikli el aletlerinde ve taşınabilir güç kaynaklarında kolayca kullanılabilir; ayrıca hazır pil paketi üreten kullanıcılar için hücreleri tek başına bırakmadan güvenli hale getiren temel bir bileşendir. Bu tür koruma devreleri, çıplak 18650 hücrelerin kendi başına sahip olmadığı elektronik gözetim katmanını sağladığından, seri bağlı hücrelerin doğrudan kullanıldığı hemen her projede pratikte gerekli bir güvenlik bileşeni olarak değerlendirilir.

Teknik Özellikler

Öne Çıkan Özellikler

• 3S lityum-iyon pil gruplarında aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre durumlarına karşı otomatik koruma sağlar.
• 6A'ya kadar sürekli akım çeken uygulamalarda pil hücrelerini güvenli gerilim ve akım sınırları içinde tutar.
• B+ / B- ve P+ / P- lehim padleri sayesinde pil paketine doğrudan entegre edilebilir, ayrı bir bağlantı aparatı gerektirmez.
• Şarj ve deşarj hattı ortak P+/P- ucundan sağlanır, bu da pil paketinin dış dünyaya tek noktadan bağlanmasını kolaylaştırır.
• Kompakt PCB tasarımı, dar hacimli batarya kutularına ve el aletlerinin gövdesi içine kolayca sığar.
• N-kanal MOSFET tabanlı anahtarlama devresi ile hızlı ve güvenilir kesme tepkisi sunar.
• Ek bir harici denetim devresi gerektirmeden doğrudan 3 adet 18650 hücreyle çalışacak şekilde tasarlanmıştır.

Kullanım Alanları

• Düşük akımlı elektrikli tornavida ve benzeri hafif el aletlerinde kullanılan 3S 18650 pil paketlerinin koruma katmanı olarak kullanmak.
• Elektrikli bisiklet far, sinyal veya gösterge paneli gibi düşük güçlü yardımcı devrelerin beslendiği küçük 3S batarya paketlerinde kullanmak.
• Taşınabilir hoparlör, kamp feneri veya LED şerit ışıklandırma sistemlerinde kullanılan özel yapım lityum pil bloklarını korumak altına almak.
• Maker ve robotik projelerinde 3 hücreli pil paketinden beslenen motor sürücü kartının önüne bir güvenlik katmanı olarak eklemek.
• Kendi yapım yedek güç kaynağı veya taşınabilir şarj istasyonu projelerinde şarj ve deşarj döngüsünü güvenli hale getirmek.
• Güneş enerjili küçük ölçekli depolama sistemlerinde seri bağlı 3 adet 18650 hücreyi gün içindeki şarj döngüsünde aşırı şarja karşı korumak.
• Eski veya hasar görmüş bir pil paketinin bakımı sırasında hücreleri yeni bir 3S BMS ile değiştirerek paketi yeniden güvenli hale getirmek.

Bağlantı ve Kullanım

Devre üzerindeki B- ucu paketin eksi kutbuna, B+ ucu paketin artı kutbuna, hücre ara uçları ise ilgili hücre birleşim noktalarına lehimlenir; yani bağlantı yalnızca paketin en uç + ve - noktalarıyla sınırlı değildir, hücre ara uçları dahil olmak üzere paketin tüm ölçüm noktalarına lehimleme yapılması gerekir. Lehimleme sırası en düşük gerilimli uçtan başlanarak ilerlemelidir. P+ ve P- uçları ise pil paketinin dış dünyaya açılan tek ortak hattını oluşturur; şarj cihazı da yük de bu iki uca bağlanır ve devre üzerindeki MOSFET'ler gerekli duruma göre bu hattı açar veya keser. Bağlantı yapılırken pil grubunun toplam gerilimi 12.6V'u aşmamalı, B+/B- ile P+/P- uçları kesinlikle karıştırılmamalı ve ters bağlantı yapılmamalıdır, aksi halde devre kalıcı olarak zarar görebilir. Yeni bir pil paketi kurulurken ilk bağlantıdan önce her hücrenin gerilimi ayrı ayrı ölçülerek hücreler arasında büyük bir dengesizlik olmadığından emin olunmalıdır. İlk bağlantıdan sonra devrenin aşırı ısınmadığı ve P+/P- ucundaki gerilimin beklenen aralıkta olduğu bir multimetre ile kontrol edilmesi, olası bir lehim hatasının erken fark edilmesini sağlar. Devre kalıcı olarak bir pil paketinin içine monte edildiğinde, dışarıdan yalnızca P+ ve P- uçlarının erişilebilir kalması, B+/B- bağlantılarının ise sabitlenip gerilim almayacak şekilde yalıtılması önerilir.

Paket İçeriği

• 1 adet 3S 6A 18650 lityum batarya şarj koruma devresi (BMS kartı)
• Bağlantılar lehim padleri üzerinden yapılır; ayrı kablo, konnektör veya muhafaza kutusu pakette yer almaz

Dikkat Edilmesi Gerekenler

• B+/B- ve P+/P- uçlarının ters veya karışık bağlanması devreyi kalıcı olarak hasara uğratabilir, bağlantı öncesi polarite mutlaka kontrol edilmelidir.
• Devre 3S (3 hücre) yapı için tasarlanmıştır; 2S, 4S gibi farklı hücre sayısına sahip pil gruplarında kullanılamaz.
• Maksimum 6A sürekli akım sınırı aşıldığında devre koruma moduna geçebilir veya zarar görebilir, bağlanacak yükün akım ihtiyacı önceden hesaplanmalıdır.
• Motor kalkışı gibi kısa süreli yüksek akım darbeleri 6A sınırını önemli ölçüde aşarsa devre koruma moduna girebilir veya ömrü kısalabilir.
• Lehimleme sırasında padlere aşırı ısı uygulanması bakır yolları veya lehim noktalarını zedeleyebilir, kısa sürede ve uygun sıcaklıkta lehim yapılmalıdır.
• Devre, hasarlı, şişmiş veya birbirinden dengesiz hücrelerle birlikte kullanılmamalıdır; koruma devresi hücrelerdeki fiziksel arızaları önleyemez.
• Hücre dengeleme fonksiyonunun bulunup bulunmadığı ayrıca belirtilmediği sürece varsayılmamalı, uzun vadeli kullanımda hücre gerilimleri periyodik olarak kontrol edilmelidir.
• Nem ve suya karşı korumasızdır, kuru ortamda ve yalıtılmış bir muhafaza içinde kullanılması önerilir.
• Devre üzerine mekanik yük binmesi veya kartın bükülmesi PCB üzerindeki ince bakır yolları kırabilir, montaj sırasında karta doğrudan baskı uygulanmamalıdır.
