3S LiPo Batarya Kapasite Göstergesi

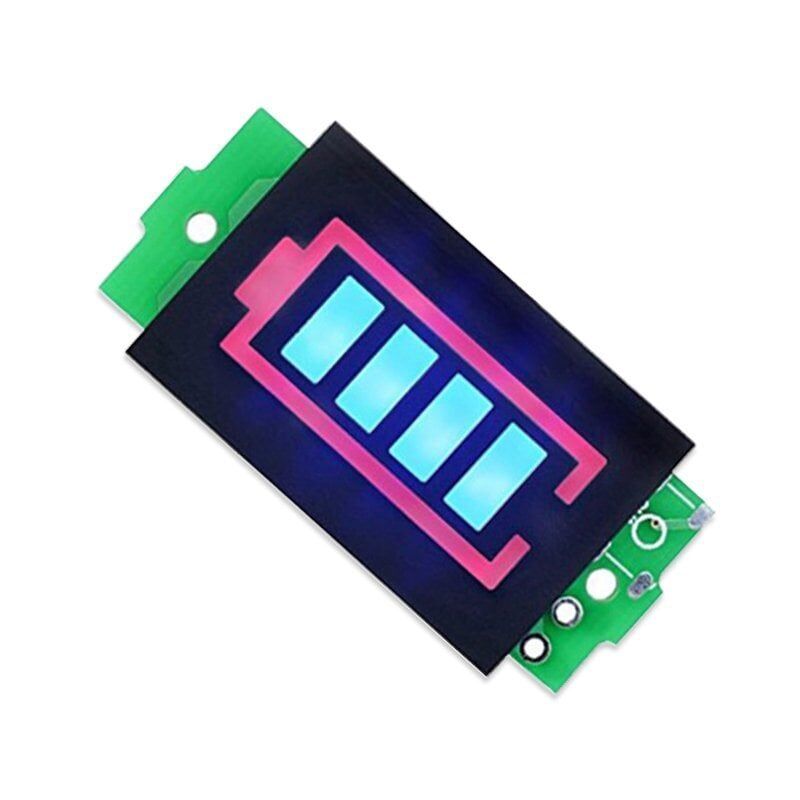

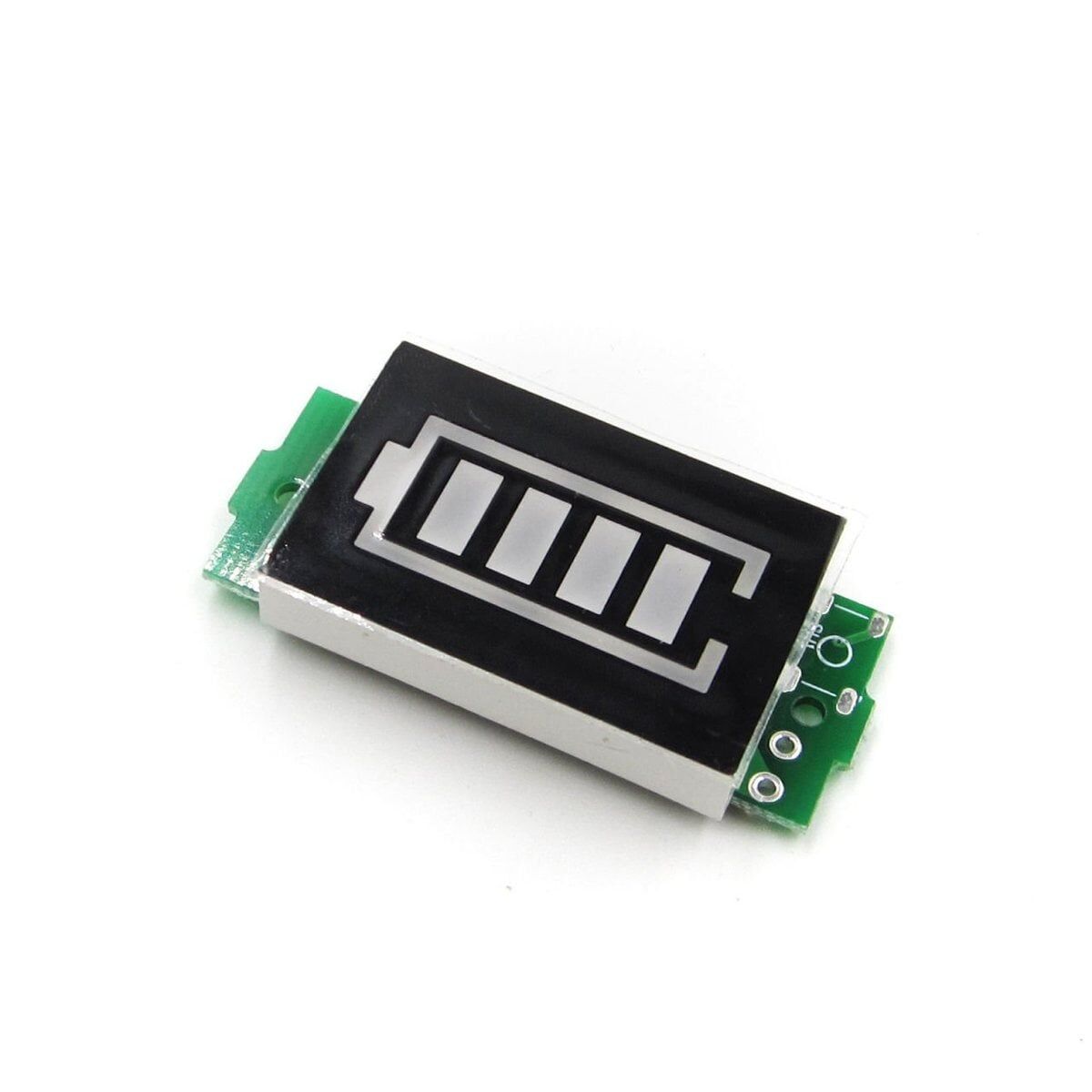

3S LiPo Batarya Kapasite Göstergesi, 11,1 V nominal üç hücreli lityum paketlerin doluluk durumunu tek bakışta gösteren küçük bir LED panelidir. Kart üzerindeki kırmızı pil çerçevesi ve dört mavi çubuk, paketin anlık gerilimine göre kademeli olarak yanar; pili her kontrol etmek istediğinizde multimetre çıkarmanız gerekmez. Harici beslemeye ihtiyaç duymaz, ölçtüğü bataryanın kendisinden beslenir ve bağlandığı anda çalışmaya başlar. RC araç, mobil robot, 18650'li güç kutusu gibi 3S paketle çalışan her projede pilin ne durumda olduğunu görünür hale getirir.

Teknik Özellikler

Öne Çıkan Özellikler

• Paketin durumunu görmek için multimetre veya ayrı bir voltaj probu gerekmez; gösterge sürekli açıktır, tuşa basmaya gerek yoktur.
• Harici besleme istemez — ölçtüğü bataryanın kendisinden çalışır, ek kablo tesisatı çıkarmaz.
• Ters bağlantı korumalıdır: artı ve eksi yanlışlıkla ters bağlanırsa kart zarar görmez, yalnızca gösterge yanmaz.
• Koyu zemin üzerinde mavi çubuk ve kırmızı çerçeve kombinasyonu yüksek kontrast verir.
• Yaklaşık 45 × 20 mm gövde sayesinde robot şasisine, pil kutusu kapağına veya el aleti gövdesine gömülebilir.
• Aynı eşik tablosu hem 3S LiPo hem 3S Li-ion (18650) paketlerde geçerlidir; iki paket tipi de 12,6 V tam dolu olduğu için ayrı modele gerek yoktur.
• Kart üzerindeki M2 montaj delikleri ile vidayla sabitlenebilir, çift taraflı bant zorunlu değildir.
• Anahtarlamalı (switch-mode) bir devre olmadığı için besleme hattına anahtarlama paraziti bindirmez; buna karşılık sürekli yaklaşık 5 mA çeken aktif bir göstergedir, pakete küçük ama sabit bir yük bindirir.

Kullanım Alanları

• RC araba, tekne ve paletli araçlarda pilin bitmeden önce fark edilmesi
• Arduino / ESP32 tabanlı 3S besleme ile çalışan mobil robotlar ve robot kolları
• 3 seri 18650 hücreyle yapılan taşınabilir güç kutuları ve DIY powerbank'ler
• Atölye ve saha aletleri: taşınabilir LED aydınlatma, kamp güç kutusu, seyyar hoparlör
• Sera, akvaryum veya kümes gibi yerlerde akü/pil ile yedeklenen 3S kontrol kutularının doluluk takibi
• Depolama öncesi 3S paketlerin uygun gerilimde olup olmadığının hızlı kontrolü
• Çoklu 3S pakete sahip kullanıcıların şarj sırası belirlemesi (hangi paket daha dolu)

Bağlantı ve Kullanım

Modülün bağlantısı iki uçludur: "+" ucu paketin artı kutbuna, "-" ucu eksi kutbuna gider. Partiye göre kart çıplak lehim pedli ya da kırmızı (+) / siyah (-) kablo uçlu gelebilir; her iki durumda da bağlantı noktaları aynıdır. Modül bataryaya paralel bağlanır: ana yük akımını taşımaz, yalnızca kendi yaklaşık 5 mA'ini çeker. Üzerinde anahtar yoktur — bağlandığı anda yanar ve bağlı kaldığı sürece yanmaya devam eder; istenirse "+" hattına anlık (momentary) bir buton koyup yalnızca basıldığında gösterecek şekilde kullanılabilir. Paketi sökmeden bağlamak isteyenler 3S JST-XH balans soketinin en dıştaki iki pinini (paketin eksisi ve 3. hücrenin artısı) kullanabilir; aradaki pinler tek tek hücre gerilimlerini taşır, oraya bağlanırsa modül tek bir hücreyi boşaltıp paketi dengesiz bırakır, bu yüzden ara pinlere dokunulmamalıdır. Arduino / ESP32 tarafı: bu modül bağımsız çalışan bir göstergedir, mikrodenetleyiciye veri göndermez ve kütüphanesi yoktur — kodla okunamaz. Paket gerilimini yazılımdan da takip etmek istiyorsanız modüle ek olarak bir gerilim bölen + analog giriş (örneğin 100 k / 22 k bölen 12,6 V'u yaklaşık 2,3 V'a indirir; bu değer hem 5 V hem 3,3 V analog girişler için güvenli aralıktadır) ya da INA219 / INA226 gibi bir ölçüm modülü kullanmanız gerekir. Bu kurulumda modül kullanıcıya bakan görsel gösterge, mikrodenetleyici ise ölçüm tarafı olarak birlikte çalışır.

Paket İçeriği

• 1 adet 3S batarya kapasite gösterge modülü
• Modül partiye göre çıplak lehim pedli ya da kırmızı/siyah kablo uçlu gelebilir.
• Konnektör, balans soketi ve montaj vidası pakete dahil değildir.

Dikkat Edilmesi Gerekenler

• Modülde ters bağlantı koruması vardır — artı ve eksi ters bağlanırsa kart zarar görmez, akım akmaz ve hiçbir LED yanmaz. Bağladıktan sonra gösterge hiç yanmıyorsa ilk kontrol edeceğiniz şey polaritedir. Yine de lehimlemeden önce uçları multimetreyle doğrulamak en temizi.
• Üzerinde anahtar yoktur ve sürekli yaklaşık 5 mA çeker. 5 mA, 2200 mAh'lik bir 3S paketi teorik olarak ~440 saatte (yaklaşık üç hafta) bitirir. Paketi depoya kaldıracaksanız modülü hattan ayırın ya da araya anahtar/buton koyun; aşırı boşalan LiPo hücreleri kalıcı olarak zarar görür.
• Bu bir gerilim göstergesidir, kapasite (mAh) sayacı değildir. Yük altında paket gerilimi düştüğü için çubuklar azalır, yük kalkınca geri gelir. Gerçekte kalan enerjiyi değil, o andaki gerilimi gösterir.
• Yalnızca paketin TOPLAM gerilimini görür, hücre dengesizliğini göremez. Bir hücre çökmüş olsa bile toplam gerilim normal görünüp 3-4 çubuk yanabilir. Balans durumu için hücre başına ölçüm veya balans şarj cihazı gerekir.
• Sadece 3S paketler içindir. 2S (8,4 V) pakette çubuklar hiç yanmayabilir, 4S (16,8 V) pakette ise her zaman dolu görünür — her iki durumda da okuma anlamsızdır.
• LiFePO4 için uygun değildir. 3S LiFePO4 paket tam dolu iken yaklaşık 10,8-11 V olduğu için bu eşik tablosunda sürekli yarı dolu görünür.
• Yalnızca kırmızı çerçeve yanıyorsa paket 9,9 V'un altındadır, yani hücre başına ~3,3 V. LiPo için bu tehlikeli bölgedir; kullanmaya devam etmeyin, hemen şarja alın.
• Eşik gerilimleri üretim partisine göre birkaç yüz milivolt oynayabilir (bazı satıcı listeleri 3. ve 4. kademeyi 11,2 / 11,8 V veriyor). Kritik bir uygulamada ilk kullanımda göstergeyi bir multimetre ile karşılaştırıp kendi paketiniz için referans alın.
• Alarm, sesli uyarı veya kesme özelliği yoktur; pil bittiğinde devreyi kapatmaz. Aşırı deşarj koruması istiyorsanız ayrıca BMS veya düşük gerilim kesici kullanmalısınız.
• Kart açık PCB'dir, suya ve neme dayanıklı değildir. Dış mekan veya nemli ortamda kullanılacaksa kapalı bir kutu içine alınmalıdır.
