4 Giriş 4 Çıkış Vidasız Klemens - 12-28AWG CH-224

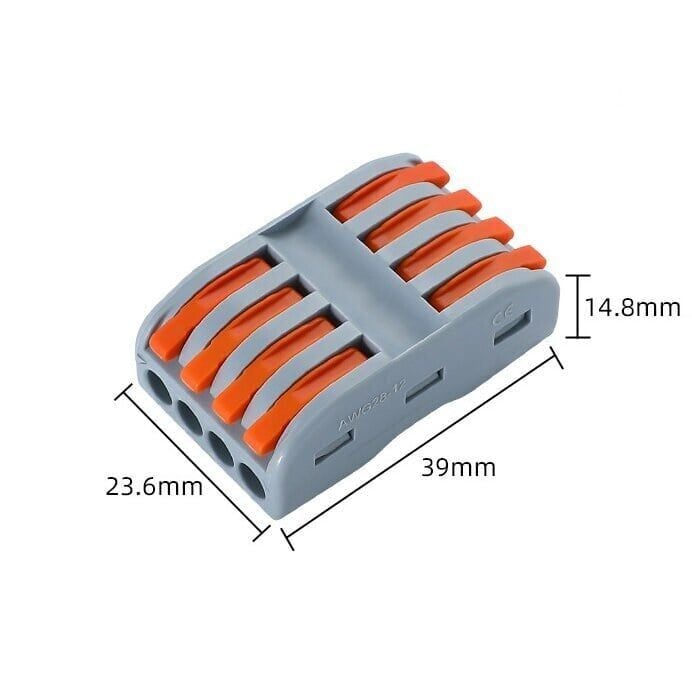

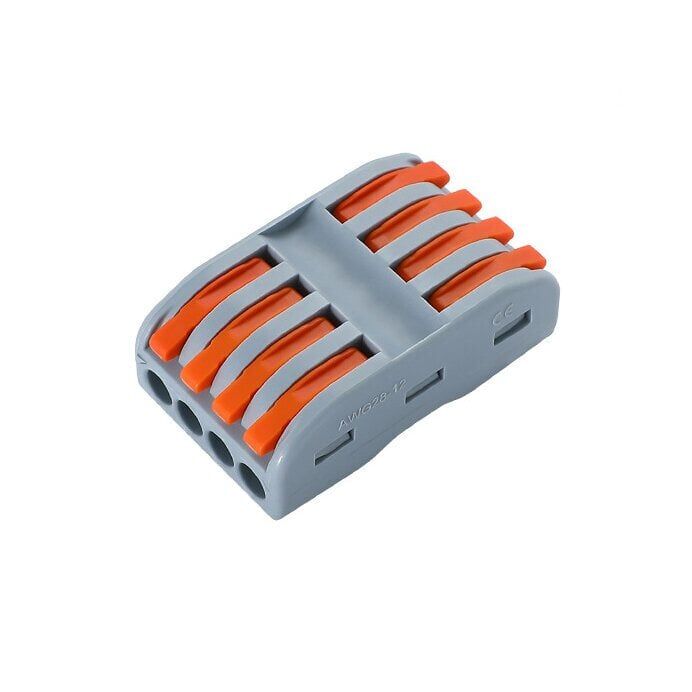

4 Giriş 4 Çıkış Vidasız Klemens (CH-224), elektrik ve elektronik kablolarını vida kullanmadan, yaylı temas mekanizmasıyla hızlıca birbirine bağlamak için tasarlanmış kompakt bir bağlantı elemanıdır. Gövdesinde biri girişe diğeri çıkışa ayrılmış toplam 8 bağımsız delik bulunur; her delik 12-28 AWG aralığındaki kabloları sıkıca tutar. Vidalı klemenslerin aksine tornavida gerektirmemesi, bağlantıyı saniyeler içinde yapmaya imkan tanır. Aydınlatma, sensör kablolaması ve genel elektrik tesisatında hat uzatma veya ekleme amacıyla kullanılır. Yaylı temas (cage-clamp) prensibiyle çalışan bu tip konnektörler, vidalı klasik klemenslere göre daha az yer kaplar ve zamanla vidanın gevşemesi gibi bir bakım sorunu yaşatmaz. Dağıtım kutusu veya pano içindeki sınırlı alanlarda birden fazla kabloyu düzenli bir arada tutmak isteyenler için pratik bir çözümdür.
Teknik Özellikler
| Ürün Tipi | Vidasız hızlı bağlantı klemensi / kablo ek konnektörü |
| Bağlantı Yapısı | 4 giriş + 4 çıkış, toplam 8 bağımsız delik |
| Desteklenen Kablo Kesiti | 12-28 AWG (yaklaşık 0,08-3,3 mm² arası iletkenler) |
| Bağlantı Mekanizması | Vidasız, yaylı temaslı hızlı bağlantı; kablo hazırlanan deliğe geçirilerek sabitlenir |
| Alet İhtiyacı | Vida, pense veya tornavida gerekmez; bağlantı elle yapılır |
| Delik İzolasyonu | Her giriş deliği karşısındaki çıkış deliğiyle elektriksel olarak bağlıdır; 4 kanal birbirinden yalıtılmıştır |
| Gövde Malzemesi | Alev geciktirici özellikte plastik (polikarbonat/naylon esaslı) gövde |
| Montaj Şekli | DIN rayı gerektirmeden doğrudan kablo hattı üzerinde serbest (in-line) kullanım |
| Delik Başına İletken Sayısı | Her delik tek bir iletken ucu içindir, aynı deliğe birden fazla farklı kablo birlikte sokulmaz |
| Kullanım Kategorisi | Aydınlatma, sensör/kontrol hattı ve genel elektrik tesisatında kablo ek yeri |
| Bağlantı Yerleşimi | Giriş delikleri gövdenin bir yüzünde, çıkış delikleri karşı yüzünde ayrı gruplar halinde sıralanmıştır |
| Kablo Soyma Payı | Bağlantıdan önce iletken ucunun yalıtımdan belirli bir uzunlukta (üreticinin belirttiği ölçüde) sıyrılması gerekir |
| Bağlantı Ailesi | Vidasız, yaylı temaslı (cage-clamp tipi) hızlı bağlantı konnektörleri ailesine dahildir |
Öne Çıkan Özellikler
- Vida kullanılmadan yaylı temas mekanizmasıyla saniyeler içinde kablo bağlantısı yapılmasını sağlar.
- 12 ila 28 AWG arasında geniş bir kablo kesiti aralığını tek gövdede destekler.
- 4 giriş ve 4 çıkış deliğiyle tek kompakt gövdede 4 ayrı bağlantı hattını bir arada barındırır.
- Alet gerektirmemesi nedeniyle saha montajında ve hızlı tamiratlarda zaman kazandırır.
- Giriş ve çıkış deliklerinin ayrı gruplar halinde yerleşmesi, hangi kablonun besleme hangi kablonun dağıtım hattı olduğunu karıştırmadan takip etmeyi kolaylaştırır.
Kullanım Alanları
- LED şerit veya aydınlatma armatürlerinde tavan arasından gelen ayrı besleme hatlarının vida kullanmadan uzatılması veya eklenmesi.
- Ev otomasyonu projelerinde birden fazla oda sensörünün kablosunun dağıtım kutusu içinde tek merkezde toplanıp gruplanması.
- Arduino veya benzeri geliştirme kartı tabanlı projelerde 5V veya 12V güç hatlarının modüllere lehim gerektirmeden uzatılması veya eklenmesi.
- Otomotiv veya karavan elektrik tesisatında araç içi ek aydınlatma, fan veya şarj soketi gibi ilave tüketicilerin ana hatta hızlıca eklenmesi.
- Bahçe aydınlatması gibi düşük gerilimli dış mekan hatlarında, toprak altına döşenmeden önce kablo ek yerinin derli toplu ve tek noktada yapılması.
- Elektrik tesisatçılarının pano içi kablo düzenlemesinde, revizyon sırasında sökülüp başka bir hatta yeniden takılabilecek geçici veya kalıcı bağlantı noktaları oluşturması.
- Sınıf veya atölye ortamındaki elektronik eğitim setlerinde öğrencilerin lehim yapmadan, tekrar tekrar deneme-yanılma ile kablo bağlantısı kurabilmesi.
Bağlantı ve Kullanım

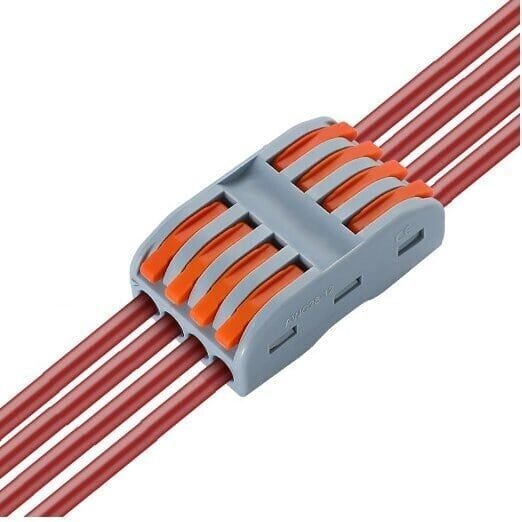

Klemensin bir tarafındaki her giriş deliğine gelen kablo, karşı taraftaki kendi kanalına ait çıkış deliğine bağlanan kabloyla elektriksel olarak birleşir; 4 kanal birbirinden bağımsızdır. Bağlantı yapılırken soyulmuş kablo ucu ilgili deliğe tam olarak sokularak sabitlenir. Farklı kesitteki kablolar aynı klemens üzerinde farklı deliklerde kullanılabilir, ancak her delik yalnızca tek bir iletken ucu için tasarlanmıştır. Kablo ucunun ne kadar soyulacağı üreticinin belirttiği ölçüye bağlıdır; gereğinden az soyulmuş bir uç deliğin içinde yalıtımla birlikte sıkışıp temas etmeyebilir, gereğinden fazla soyulmuş uç ise komşu delikteki iletkenle istenmeyen bir şekilde temas riski taşır. Bağlantı tamamlandıktan sonra kabloyu hafifçe çekerek yerine tam oturup oturmadığının kontrol edilmesi önerilir. Aynı klemens üzerindeki farklı delikler, 12-28 AWG aralığı içinde kalmak kaydıyla birbirinden farklı kesitteki kablolarla aynı anda kullanılabilir.
Paket İçeriği
- 1 adet CH-224 model 4 giriş 4 çıkış vidasız klemens gövdesi
- Bağlantı mekanizması klemens gövdesine entegre halde gelir, ayrıca sökülüp takılan ek parça bulunmaz
- Vida, somun veya ek bir sıkıştırma aparatı pakete dahil değildir; ürün vidasız bağlantı için tasarlandığından buna ihtiyaç duyulmaz
Dikkat Edilmesi Gerekenler
- Bağlantı yapılırken kablonun izolasyon sıyırma uzunluğu üreticinin önerdiği ölçüde tutulmalı, çok kısa soyulmuş kablo temas sorununa yol açabilir.
- Kablo deliğe tam oturmadan bırakılırsa yeterince sıkışmayabilir, bağlantı sonrası kablonun tam yerleştiğinden emin olunmalıdır.
- Aynı deliğe birden fazla farklı kablonun birlikte sokulması önerilmez, bu durum gevşek temas ve ısınmaya neden olabilir.
- Belirtilen 12-28 AWG kesit aralığının dışındaki kablolarla kullanılması sağlıklı bağlantı sağlamayabilir.
- Yüksek nem veya suyla temas edebilecek dış ortamlarda ek bir koruma (conta, ısı büzüşmeli hortum vb.) olmadan kullanılmamalıdır.
- Klemens üzerinde belirtilen akım/gerilim sınırları üreticinin veri sayfasından kontrol edilmeden yüksek güçlü hatlarda kullanılmamalıdır.
- 12 AWG'den kalın kabloların deliğe zorlanarak sokulması hem bağlantı mekanizmasına hem de kablo yalıtımına zarar verebilir; bu durumda daha uygun kesit aralığına sahip bir bağlantı elemanı tercih edilmelidir.
- Titreşimin yoğun olduğu araç veya makine üzeri uygulamalarda, zamanla oluşabilecek gevşemeye karşı bağlantıların periyodik olarak gözden geçirilmesi tavsiye edilir.
