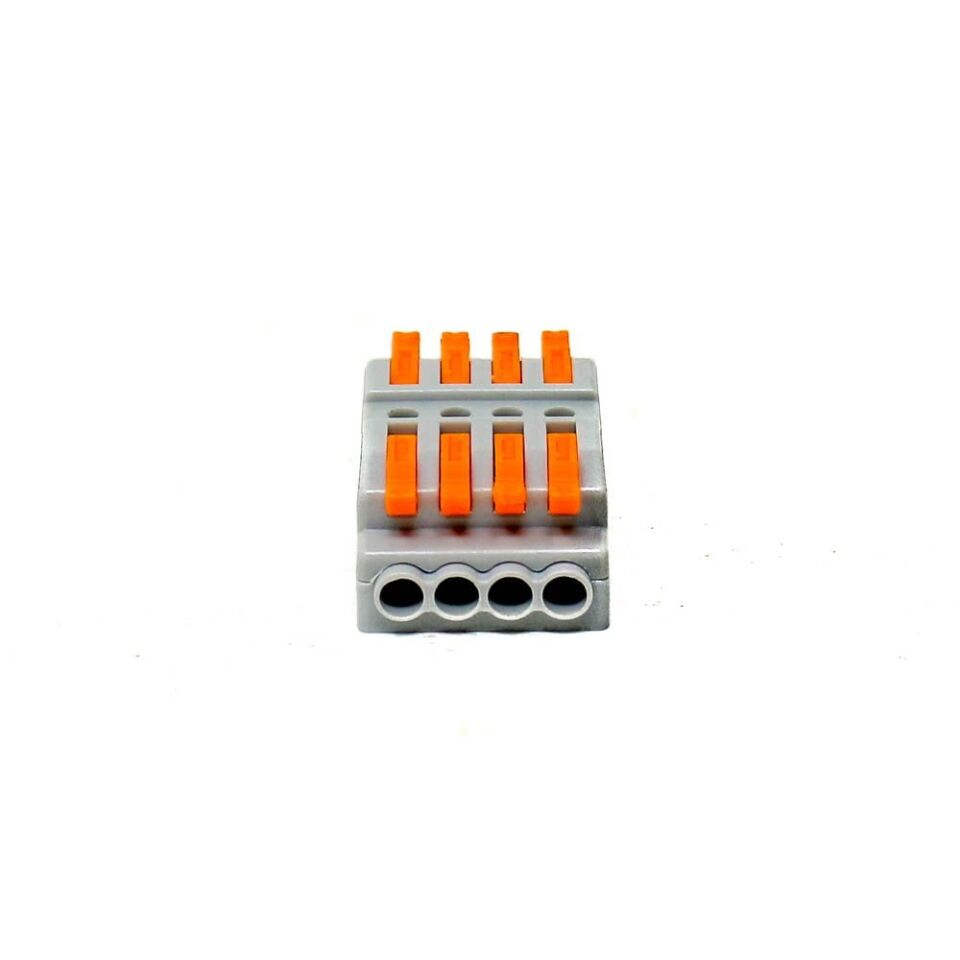

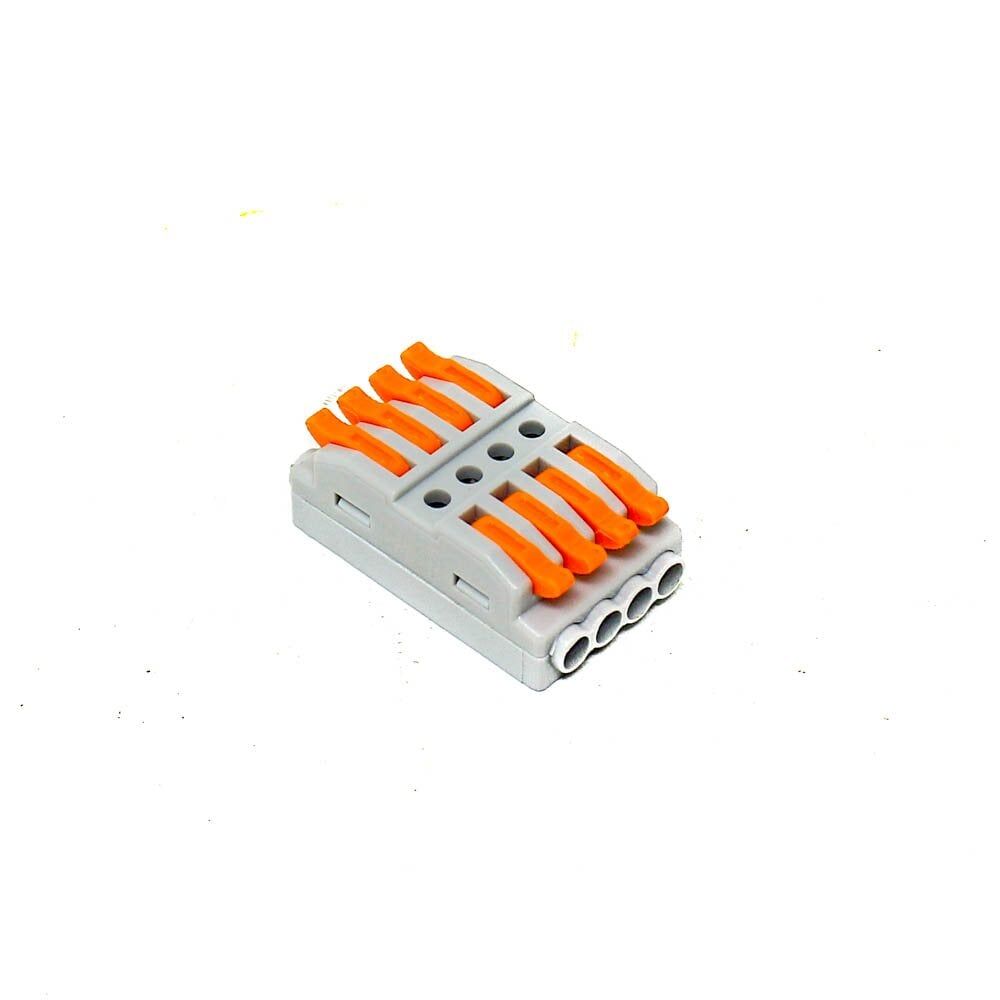

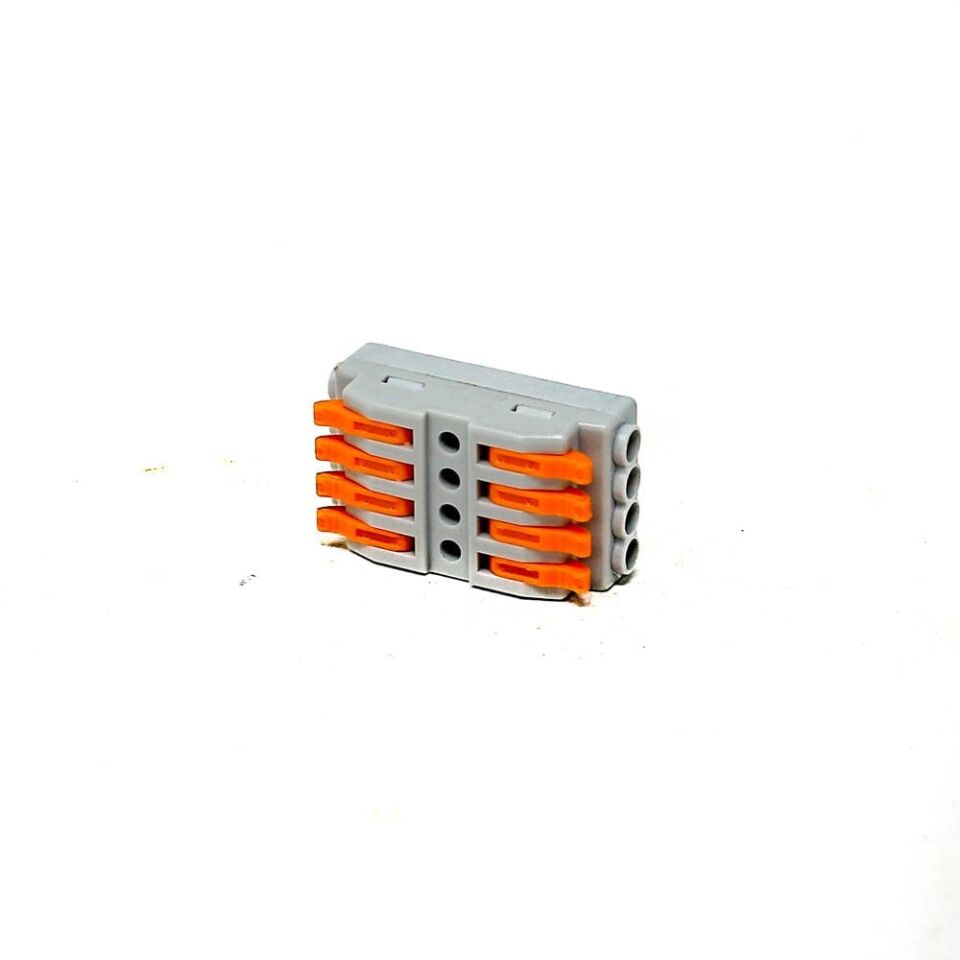

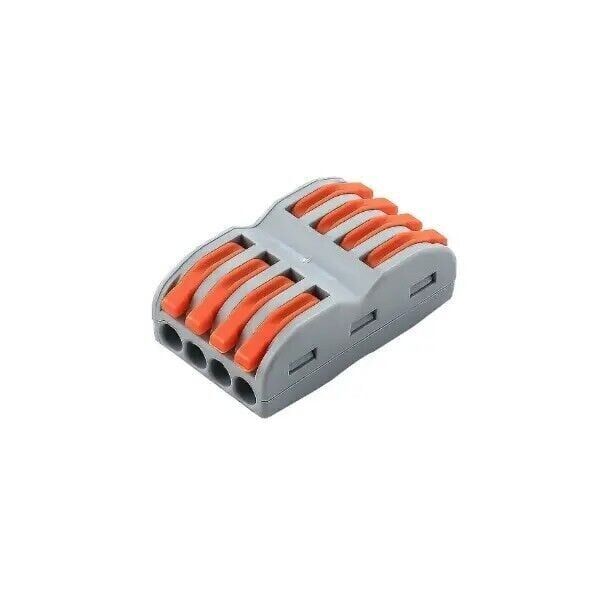

4 Giriş 4 Çıkış Vidasız Klemens - 12-28AWG CH-224

4 Giriş 4 Çıkış Vidasız Klemens, kablo uçlarını lehim, izole bant veya vidalı klemens kullanmadan hızlıca birbirine bağlamak için tasarlanmış kaldıraçlı (yaylı) bir hızlı kablo konektörüdür. Gövde üzerinde 4 bağımsız devre bulunur; her devrenin bir girişi bir de çıkışı vardır ve bu iki uç klemens içinde birbirine bağlanır. 12-28AWG aralığındaki tek telli veya çok telli kablolarla çalışır, sıyrılan kablo ucu ilgili yuvaya yerleştirilip kaldıraç kapatılarak saniyeler içinde sağlam bir temas sağlanır. Arduino ve benzeri elektronik projelerde kesilen veya kısaltılan kablo uçlarını uç uca eklemek, LED aydınlatma bağlantılarında ara ek yapmak veya günlük elektrik tamiratlarında kablo uçlarını birleştirmek için pratik bir çözümdür. Tornavida gerektirmediği ve kaldıraç tekrar açılabildiği için hem hızlı hem de tekrar düzenlenebilir bağlantı imkânı sunar.

Teknik Özellikler

Öne Çıkan Özellikler

• Vidasız kaldıraçlı yapısı sayesinde tornavida kullanmadan saniyeler içinde kablo bağlantısı yapılabilir.
• 12-28 AWG geniş kablo aralığını desteklediği için ince sinyal kablolarından görece kalın güç kablolarına kadar farklı kalınlıklarda kullanılabilir.
• 4 giriş 4 çıkış yapısı sayesinde tek gövde üzerinde 4 ayrı devre bağlantısı aynı anda ve düzenli şekilde yapılabilir.
• Kaldıraç tekrar açılabildiği için hatalı bağlanan kablo sökülüp yeniden takılabilir, tek kullanımlık bir bağlantı değildir.
• Lehim, izole bant veya vidalı klemense göre daha hızlı, daha düzenli ve tekrarlanabilir bir bağlantı yöntemi sunar.
• Kompakt gövdesi sayesinde proje kutusu, pano veya kablo kanalı içinde az yer kaplar.
• Farklı kalınlıktaki iki kabloyu (örneğin ince bir sinyal kablosu ile daha kalın bir besleme kablosunu) aynı gövde üzerinde ayrı devrelerde bir arada kullanma imkânı sunar.
• Bağlantı sonrası kablo hafifçe çekilerek temasın sağlamlığı kontrol edilebilir.

Kullanım Alanları

• Arduino veya benzeri bir elektronik proje kutusunda kesilen veya kısaltılan güç/sinyal kablosunu uç uca eklemek.
• LED şerit veya aydınlatma hattında ana besleme kablosunu kesip yeniden lehimlemeden ara bağlantı/dallanma yapmak.
• Ev içi küçük elektrik tamiratlarında kopan veya kısaltılan iki kablo ucunu lehimsiz ve hızlı şekilde birleştirmek.
• Otomasyon veya kontrol panosunda birden fazla sensör kablosunu, her kablo kendi devresinde kalacak şekilde düzenli ve etiketli biçimde eklemek.
• Hobi elektroniği prototiplemede breadboard dışında, kalıcı ama gerektiğinde sökülebilir kablo bağlantıları kurmak.
• 4 ayrı hattı tek blokta düzenli şekilde eklemek (örneğin birden fazla bağımsız güç kaynağı-yük çiftinin kablolarını tek gövdede toplamak).
• 3D yazıcı veya CNC gibi hobi cihazlarının iç kablolamasında dağınık kabloları toplayıp düzenli, izlenebilir bir hat hâline getirmek.
• Röle/anahtarlama devrelerinde düşük gerilimli kumanda (bobin) kablolarının düzenli şekilde eklenmesi — yük hattı için ürünün anma akım/gerilim değeri doğrulanmadan kullanılmamalıdır.

Bağlantı ve Kullanım

Bağlantı yapılacak devrenin girişine yaklaşık 10 mm sıyrılmış kablo ucu yuvaya sonuna kadar itilir; sökmek için ürünün kendi açma mekanizması (buton/kaldıraç) kullanılır. Aynı devrenin çıkış ucuna bağlanacak diğer kablo da aynı şekilde takılır. Her devrenin girişi ile çıkışı gövde üzerinde yan yana ve gruplanmış konumdadır, bu yüzden hangi girişin hangi çıkışla aynı devrede olduğuna dikkat edilmelidir. Sağlam temas için kablonun bakır telleri düzgün sıyrılmalı, tel kırılmamalı ve klemense tam derinlikte oturmalıdır. Bağlantıdan şüphe duyulduğunda ürünün kendi açma mekanizması (buton/kaldıraç) kullanılarak kablo hafifçe çekilerek temas kontrol edilebilir; gevşek oturan kablo çıkarılıp yeniden takılmalıdır. Birden fazla klemens gövdesi yan yana kullanılacaksa, hangi devrenin hangi kabloya ait olduğunu karıştırmamak için devrelerin etiketlenmesi veya not edilmesi önerilir; özellikle 4 devrenin bulunduğu bu tip bloklarda karışıklık montaj sonrası hata bulmayı zorlaştırabilir.

Paket İçeriği

• 1 adet 4 giriş 4 çıkış vidasız klemens bloğu

Dikkat Edilmesi Gerekenler

• Anma akım ve gerilim değerleri ürün üzerinde ayrıca belirtilmediği sürece yüksek akımlı (motor, ısıtıcı gibi) hatlarda kullanmadan önce dikkatli olunmalı, düşük güçlü elektronik/sinyal hatları için tercih edilmelidir.
• Kablo sıyırma uzunluğu önerilenden kısa olursa temas zayıf kalır, gereğinden uzun olursa çıplak bakır dışarıda kalıp kısa devre riski oluşturabilir.
• Nem ve suya maruz kalan dış mekân uygulamalarında kullanılmamalıdır, gövde su geçirmez olarak tasarlanmamıştır.
• 28AWG gibi çok ince ve çok telli kablolarda teller dağılabilir; uç bükülüp toplanmalı ya da yüksük (ferrül) kullanılmalı, bağlantıdan sonra kablo hafifçe çekilerek temas kontrol edilmelidir.
• Üretici tarafından aksi belirtilmedikçe alüminyum kablo yerine bakır kablo ile kullanılması önerilir.
• Aynı girişe birden fazla kablo ucu sığdırmaya çalışmak gevşek temasa, ısınmaya ve zamanla bağlantı kaybına yol açabilir.
• Kaldıraç tam kapatılmadan bırakılan bir kablo ilk bakışta bağlıymış gibi görünse de zamanla titreşim veya çekilmeyle yerinden çıkabilir; kaldıracın sonuna kadar bastırıldığından emin olunmalıdır.
