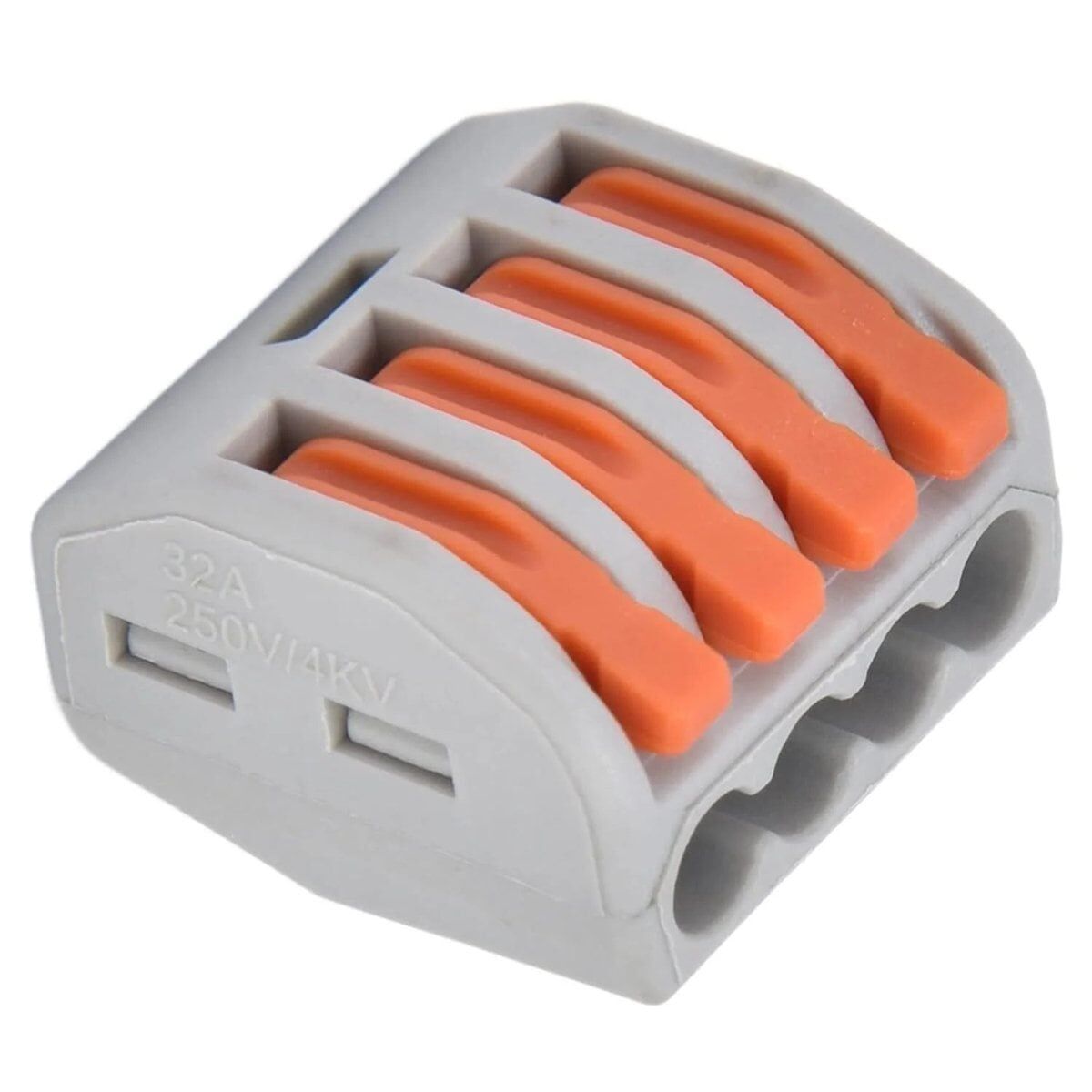

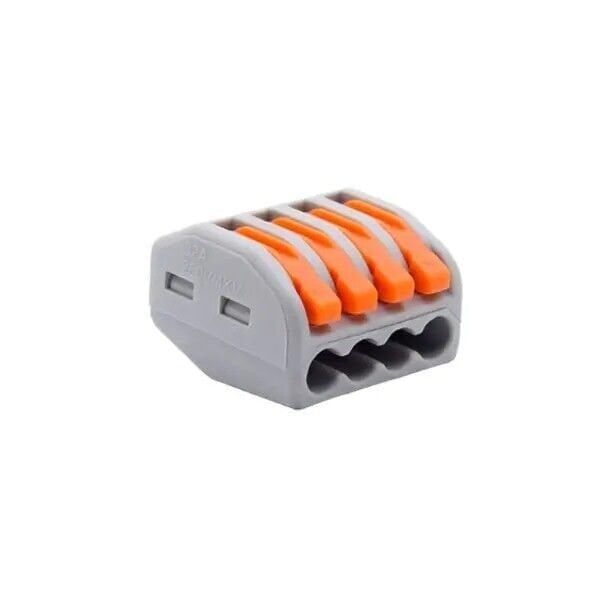

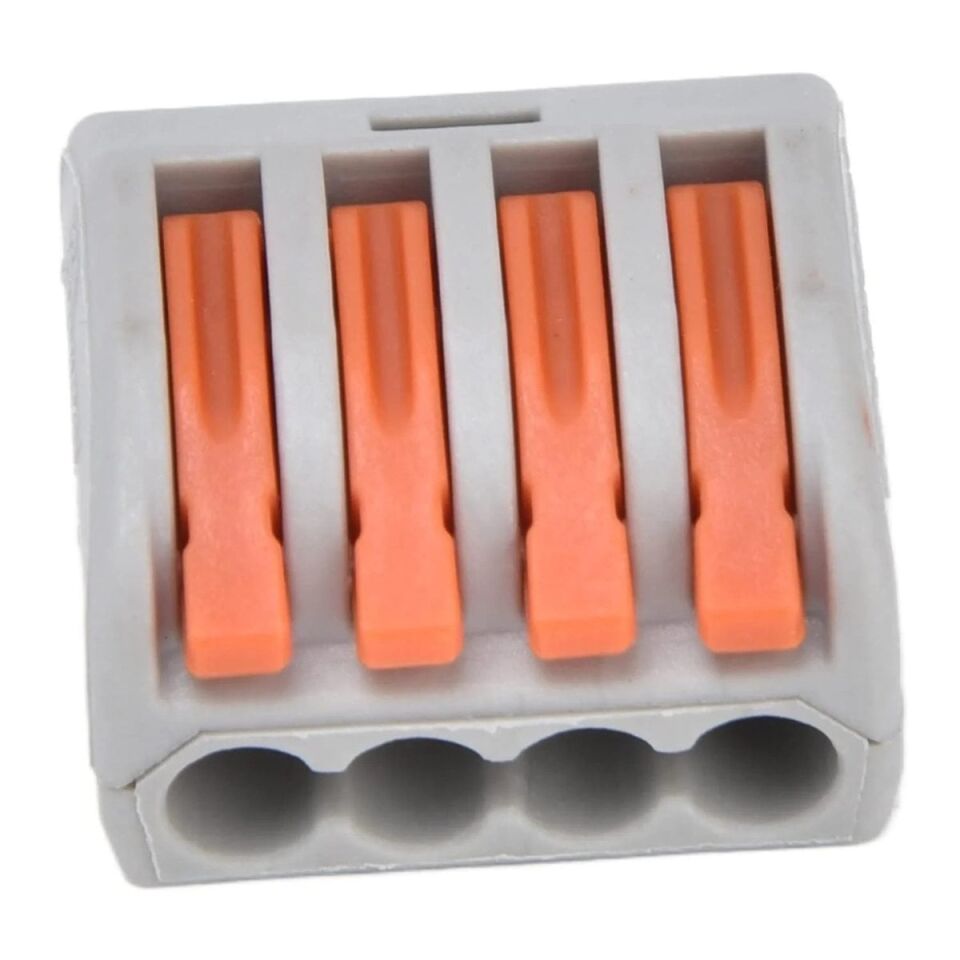

4-Pin Vidasız Tek Yönlü Klemens - 12-28AWG CH-214

CH-214 kodlu 4 pinli vidasız klemens, kablo uçlarını lehim veya vida kullanmadan, dahili yay mekanizmasıyla sıkıca sabitleyen tek yönlü bir bağlantı bloğudur. Üstteki kaldıraç açılarak 12-28 AWG aralığındaki tek telli veya çok telli kablo ucu ilgili pimin yuvasına yerleştirilir; kaldıraç kapatıldığında yay iletken üzerine baskı uygulayarak elektriksel ve mekanik temas sağlar. Tek yönlü yapı sayesinde dört kablo aynı taraftan girer ve pimler yan yana tek sıra halinde dizilir, bu da dar kutu içi bağlantılarda ve kablo ek noktalarında düzenli bir kablolama sağlar. Lehim ütüsü ısısına veya kalaya gerek kalmadığı için soğuk lehim riski, kablo yanma tehlikesi ve tekrar müdahale zorluğu gibi klasik lehimli bağlantı sorunları ortadan kalkar. Prototipleme, tamir-bakım ve kalıcı olması gerekmeyen bağlantı senaryolarında hobi elektronikçisinden teknik servis personeline kadar geniş bir kullanıcı kitlesi için hızlı ve tekrarlanabilir montaj imkanı sunar.

Teknik Özellikler

Öne Çıkan Özellikler

• Vidasız yaylı mekanizma sayesinde tornavida veya başka bir alet kullanmadan, sadece parmak gücüyle saniyeler içinde kablo bağlantısı yapılır.
• Tek yönlü giriş yapısı, dört kablonun aynı taraftan düzenli şekilde bağlanmasını sağlar ve karışık kablo demetlerinde görsel karmaşayı azaltır.
• 12-28 AWG gibi geniş bir kesit aralığını desteklemesi, ince sinyal kablolarından nispeten kalın güç kablolarına kadar farklı uygulamalarda aynı ürünün kullanılabilmesini sağlar.
• Kaldıraç mekanizması sayesinde yanlış takılan veya değiştirilmesi gereken kablo, lehim izi ya da hasar bırakmadan kolayca sökülüp yeniden takılabilir.
• Hem tek telli (solid) hem çok telli (esnek) kablolarla uyumlu olması, tek üründe farklı proje ve kablo tiplerine cevap verir.
• Lehim ve vida gerektirmemesi, saha onarımlarında, arıza tespitinde ve prototip aşamasında ciddi zaman kazandırır.
• Kompakt boyutu ve yan yana dizilebilen pin yapısı sayesinde dar proje kutuları içinde bile düzenli kablolama yapılabilir.

Kullanım Alanları

• Bir besleme hattını (ör. yalnızca +12V) proje kutusu içinde birden fazla modüle dağıtmak.
• Ortak GND hattını tek noktada toplamak.
• Bir sensörün fabrika kablosu kısa kaldığında, ek bir kablo parçasını lehim yapmadan araya ekleyip uzatmak (her damar için ayrı bir klemens kullanılır).
• LED şerit veya aydınlatma modüllerinin besleme hatlarını proje kutusu içinde dağıtım noktası olarak kullanıp düzenli şekilde paylaştırmak.
• Elektronik eğitim setlerinde veya atölye çalışmalarında öğrencilerin lehim ekipmanı olmadan güvenli şekilde devre kurmasını sağlamak.
• Kalıcı olmayan test düzeneklerinde farklı sensör veya aktüatörleri sırayla aynı hatta takıp çıkararak denemek.
• Bir kablo kanalı veya dağıtım kutusu içinde birden fazla kısa kablo ekini tek bir düzenli nokta üzerinde toplamak.

Bağlantı ve Kullanım

Kablo ucundaki izolasyon yaklaşık 8-10 mm sıyrılır (kesin ölçü kablo kalınlığına göre değişebilir) ve ilgili pimin üzerindeki kaldıraç kola bastırılarak yukarı kaldırılır. Açılan yuvaya sıyrılmış iletken tam oturana kadar itilir, ardından kaldıraç aşağı bastırılarak kapatılır; bu sırada dahili yay iletkeni sabitler ve elektriksel temas sağlar. Bu klemens tek yönlü bir ek (dağıtım) konnektörüdür: dört yuva gövde içinde ortak bir bara ile birbirine bağlıdır, takılan bütün iletkenler aynı hatta paralel bağlanmış olur. Bu nedenle tek bir klemense yalnızca AYNI hatta ait kablolar takılır; farklı hatlar (ör. + ve -) asla aynı klemense bağlanmamalı, her hat için ayrı bir klemens kullanılmalıdır. Bağlantı yapıldıktan sonra kablo hafifçe çekilerek kaldıraçın tam kapandığı ve iletkenin yerinden oynamadığı kontrol edilmelidir. Bağlantı sökülecekse aynı kaldıraç tekrar kaldırılır ve kablo yay baskısından kurtularak dışarı çekilir; bu işlem sırasında kablo ucu genellikle zarar görmediğinden aynı iletken başka bir pime de yeniden takılabilir. Çok telli kablolarda tellerin dağılıp yuvanın dışına taşmaması için, kaldıraç kapatılmadan önce iletken uçlarının düzgün ve birlikte tutulmasına dikkat edilmelidir.

Paket İçeriği

• 1 adet 4 pinli CH-214 vidasız (yaylı) klemens
• Ürünle birlikte bağlantı kablosu verilmez
• Ek tornavida veya sıkma aleti verilmez; kaldıraç mekanizması elle çalışır
• Ek bağlantı parçası veya adaptör gerektirmez; klemens tek parça halinde kullanıma hazır şekilde teslim edilir

Dikkat Edilmesi Gerekenler

• Kablo kesiti 12-28 AWG aralığının dışına çıkarsa (çok kalın veya çok ince) yay pimi düzgün temas sağlayamayabilir, kablo gevşek kalabilir veya iletken hasar görebilir.
• Şeffaf/plastik gövde uzun süre doğrudan güneş ışığına veya yüksek neme maruz bırakılmamalıdır; bu tür ortamlar plastik ömrünü kısaltabilir.
• Klemens hobi ve elektronik seviyesindeki düşük-orta akımlı bağlantılar için uygundur; üretici tarafından belirtilmiş bir akım/gerilim sınırı bulunmadığından kritik güç uygulamalarında güvenlik payı bırakılmalıdır.
• Kaldıraç tam kapatılmadan bırakılırsa iletken gevşek kalabilir, zamanla temas kesilmesine veya ısınmaya yol açabilir; bağlantı sonrası kablonun hafifçe çekilerek sabit olduğu kontrol edilmelidir.
• Kablo ucundaki izolasyon fazla sıyrılırsa iletken gövdenin dışında açıkta kalır ve başka bir hatta ya da metal yüzeye temas ederek kısa devre riski oluşturur; sıyırma uzunluğu yuva derinliğini aşmamalıdır.
• Tek yönlü tasarım nedeniyle kablo yalnızca belirtilen taraftan takılabilir; karşı taraftan giriş için bu ürün uygun değildir.
• Ürün, üretici tarafından yayımlanmış ayrıntılı bir teknik veri sayfası bulunmayan genel amaçlı bir konnektördür; kritik veya yüksek güvenlik gerektiren uygulamalarda kullanılmadan önce mevcut bağlantıda test edilmesi önerilir.
• Titreşimin yoğun olduğu ortamlarda (araç içi, hareketli mekanizma üzeri gibi) kaldıracın zamanla gevşeyip gevşemediği periyodik olarak kontrol edilmelidir.
