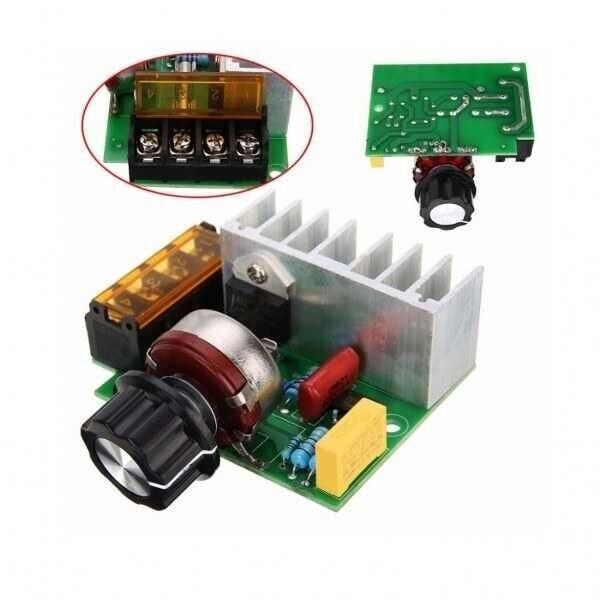

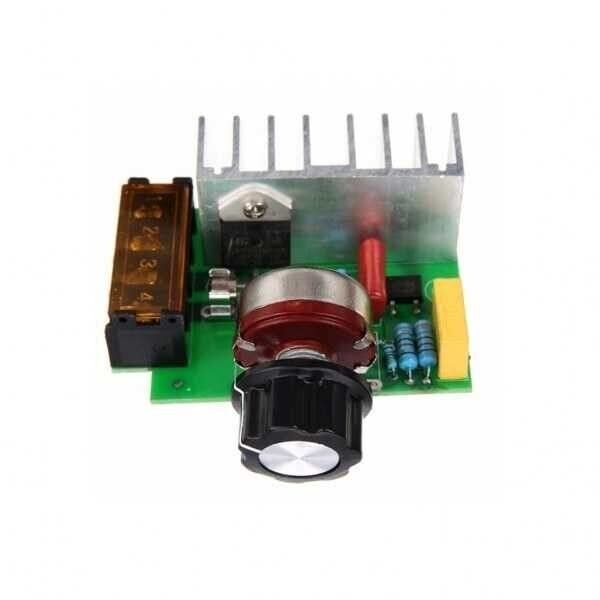

4000W 220V AC SCR Voltaj Regülatörü (Metal Kasasız)

4000W 220V AC SCR Voltaj Regülatörü, şebeke geriliminin her yarım periyodunu belirli bir noktada keserek yüke aktarılan etkin gerilimi ve dolayısıyla gücü ayarlayan bir tristör (SCR) tabanlı güç kontrol kartıdır. Bu yönteme faz kesme (phase-cutting) denir: kart üzerindeki döner potansiyometre çevrildikçe tristörün her periyotta ne zaman tetikleneceği değişir ve çıkışa iletilen enerji miktarı kademesiz olarak sıfırdan şebeke geriliminin tamamına kadar ayarlanabilir. Metal kasasız, açık PCB kart yapısındadır; ısıtıcı rezistans, ampul, lehim havyası gibi rezistif yüklerin gücünü veya sıcaklığını kısmak için kullanılır. Maksimum 4000W'a kadar rezistif yük taşıyabilecek şekilde tasarlanmıştır; yüksek güçte sürekli kullanımda ek havalandırma/fan önerilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Şebeke gerilimini faz kesme yöntemiyle keserek yüke aktarılan gücü sıfırdan maksimuma kadar kademesiz olarak ayarlar.
• Kart üzerindeki döner potansiyometre ile doğrudan ayar yapılır, ayrı bir kontrol ünitesine veya yazılıma ihtiyaç duymaz.
• 4000W'a kadar rezistif yükü tek başına sürebilecek kapasitede bir güç tristörü kullanır.
• Metal kasasız, açık kart tasarımı sayesinde farklı proje kutularının içine ölçüsüne göre kolayca yerleştirilebilir.
• Isıtıcı, ampul, lehim havyası gibi birçok rezistif yükün güç veya sıcaklık seviyesini tek kadranla ayarlamayı sağlar.
• Basit bağlantı klemensleri sayesinde ek kablolama veya lehim işlemi gerektirmeden hızlıca devreye alınabilir.
• Sadece dirençli yükler için tasarlandığından akkor ampul, ısıtıcı tel ve rezistanslı devrelerde kararlı sonuç verir.
• Vidalı klemens bağlantıları sayesinde kablo ölçüsüne göre farklı yük kablolarıyla kolayca uyumlanabilir.

Kullanım Alanları

• Lehim havyasının veya ısıtıcı rezistansın ucundaki sıcaklığı, gücü kısarak kabaca ayarlamak.
• Pirografi (tahta yakma) kalemi gibi rezistanslı ısıtma elemanlarının güç seviyesini kademeli olarak değiştirmek.
• Kuluçka makinesi veya küçük seradaki ısıtıcı lambanın gücünü azaltarak ortam sıcaklığını kabaca kontrol etmek.
• Atölyede kullanılan yüksek güçlü ampul veya halojen projektörün parlaklığını kısmak.
• Elektrikli ızgara veya rezistanslı pişirme cihazının güç seviyesini düşük-orta-yüksek olacak şekilde ayarlamak.
• Basit AC motor hız denemelerinde gerilimi düşürerek hızı sınırlı ölçüde azaltmayı test etmek.
• DIY güç kontrol panelinde, farklı rezistif yükleri tek bir kadrandan denemek amacıyla test istasyonu kurmak.
• Elektronik laboratuvarında yüksek güçlü rezistif devrelerin farklı gerilim seviyelerindeki davranışını gözlemlemek.

Bağlantı ve Kullanım

Kartın giriş klemensine (genellikle IN veya L/N ile işaretli uçlar) 220V AC şebeke hattı bağlanır, çıkış klemensinden (OUT) ise kontrol edilecek yük beslenir. Potansiyometre çevrildikçe tristörün tetikleme açısı değişir ve çıkışa aktarılan etkin gerilim artıp azalır; artış yönü kart üzerinde düşük güçlü bir yükle denenerek belirlenmelidir. Kart metal kasasız olduğu için şebeke gerilimi taşıyan noktalara temas riskine karşı montaj öncesi uygun bir kutu içine yerleştirilmesi ve klemens bağlantılarının vidalarla sıkıca sabitlenmesi önerilir. Yüksek güçte (birkaç bin watt seviyesinde) sürekli çalıştırmalarda ek fan/hava akışı sağlanması ısınmayı azaltarak kartın güvenilirliğini artırır. İlk kullanımda potansiyometreyi düşük seviyeden başlatıp yükü yavaşça kısıp açarak devrenin ve bağlantıların doğru çalıştığını görmek yerinde bir kurulum pratiğidir; çıkış kesilmiş sinüs olduğu için ancak gerçek RMS (true-RMS) ölçen bir multimetre ile doğru okunur, sıradan multimetreler bu dalga biçiminde hatalı değer gösterir. Yükün nominal gücü kartın taşıyabileceği 4000W sınırının altında kaldığı sürece kart uzun süreli çalışmaya uygundur; sınıra yakın güçlerde ise periyodik olarak tristörün sıcaklığı kontrol edilmelidir.

Paket İçeriği

• 1 adet 4000W SCR Voltaj Regülatörü kartı (metal kasasız)

Dikkat Edilmesi Gerekenler

• Kart üzerinde şebeke gerilimi (220V AC) bulunur; metal kasasız olduğu için çalışır durumdayken açıktaki lehim noktalarına ve klemenslere asla dokunulmamalıdır.
• Kartı topraklanmış ve elle temas edilmeyecek bir kutu içine monte etmeden kullanmak elektrik çarpması riski taşır.
• 4000W'a yakın güçte sürekli çalıştırmadan önce ek havalandırma/fan sağlanması, aşırı ısınıp arızalanmasını önler.
• Motor gibi endüktif yüklerde performans rezistif yüklere göre daha düşük ve tutarsız olabilir; bu tür yüklerde kullanmadan önce düşük güçte test edilmelidir.
• Giriş ve çıkış klemens bağlantılarının gevşek kalması temas noktalarında aşırı ısınmaya ve yangın riskine yol açabilir, bağlantılar periyodik olarak kontrol edilmelidir.
• Nemli, tozlu veya yanıcı madde bulunan ortamlarda kullanılmamalı; kart kuru ve havalandırmalı bir yere monte edilmelidir.
• LED sürücülü veya elektronik balastlı aydınlatmalarda kullanılmamalıdır; bu tip yükler faz kesme kontrolüyle uyumlu çalışmaz ve arızalanabilir.
• Kutu, sigorta ve bağlantı kablosu gibi aksesuarlar pakete dahil değildir; kurulum için ayrıca temin edilmelidir.
• Kart üzerinde ayrı bir aşırı akım koruma devresi bulunmayabilir; giriş hattına yük gücüne uygun amperajda harici bir sigorta eklenmesi önerilir.
