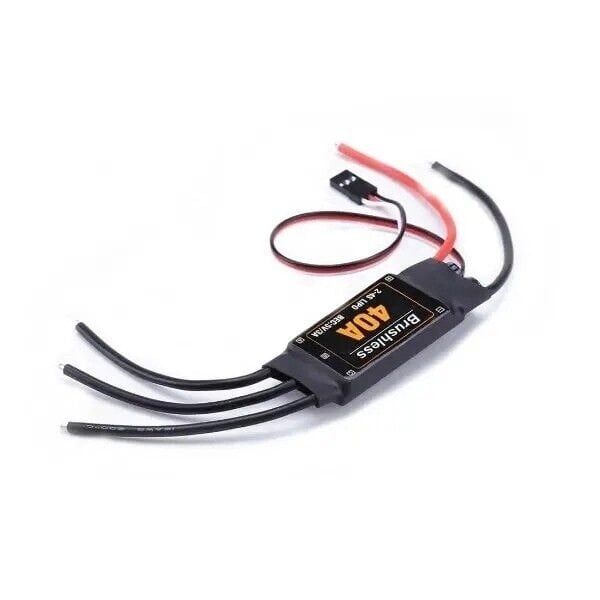

40A ESC Fırçasız Motor Sürücü 2-4S Li-Po Uyumlu Bullet Konnektör

40A ESC (Electronic Speed Controller), fırçasız (BLDC) DC motorların hız ve yön kontrolünü sağlayan bir motor sürücü kartıdır. 2-4S Li-Po batarya ile beslenir, üç faz çıkışını bullet konnektörler üzerinden motora bağlar ve standart bir RC alıcısının ya da Arduino/STM32 gibi bir mikrodenetleyicinin ürettiği PWM servo sinyaliyle kumanda edilir. Kart üzerindeki güç elektroniği, gelen gerilimi yüksek frekansta anahtarlayarak motorun üç sargısına sırasıyla enerji verir ve dönmeyi sürekli kılar. Gelen sinyaldeki darbe genişliğine göre gaz seviyesi kademesiz ayarlanır; bu sayede fırçasız motorlu araç, tekne, sabit kanat uçak ya da robot projelerinde hassas hız kontrolü elde edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• 2-4S Li-Po batarya aralığında geniş gerilim toleransı sayesinde farklı güç kaynaklarıyla kullanılabilir.
• 40A sürekli akım kapasitesi, orta ölçekli fırçasız motorları yüksek tork altında güvenle sürebilir.
• Bullet konnektörler lehimli sabit bağlantılara göre daha hızlı takıp çıkarmaya ve kolay bakıma imkan tanır.
• Standart RC PWM sinyali sayesinde Arduino, STM32 gibi mikrodenetleyicilerden veya hazır RC alıcılardan doğrudan kontrol edilebilir.
• Gaz kolu uç noktalarının kalibre edilebilmesi, farklı verici/alıcı setleriyle tam uyumlu çalışmayı mümkün kılar.
• Üç fazlı çıkış yapısı, motor dönüş yönünün iki faz kablosunun yerinin değiştirilmesiyle kolayca ters çevrilmesini sağlar.
• Sensörsüz çalışma prensibi motor tarafında ayrı bir konum sensörü ihtiyacını ortadan kaldırır, kablolamayı sadeleştirir.
• Fırçalı DC motorlardan farklı olarak fırçasız motorlarda mekanik komütasyon (fırça-kollektör teması) bulunmaz; bu görevi elektronik olarak üstlenen parça ESC'nin kendisidir ve bu sayede motor tarafında aşınma çok daha azdır.
• 40A gibi belirgin bir sürekli akım sınıfına sahip olması, hem motorun güvenle çalıştırılmasını hem de kartın uzun ömürlü olmasını destekler.

Kullanım Alanları

• RC arabalarda ve tekne modellerinde fırçasız motorun hız kontrolünü sağlamak.
• Sabit kanat RC uçaklarda pervane motorunu gaz koluna bağlı olarak kontrol etmek.
• Mobil robot platformlarında fırçasız tahrik motorunu Arduino veya STM32 üzerinden yönetmek.
• Test düzeneği veya laboratuvar ortamlarında fırçasız motorlu fan/pervane hızını kademeli olarak ayarlamak.
• İç mekanda kullanılan model tekne pervanesini sürmek için güç kaynağı olarak kullanmak.
• STEM eğitimi ve üniversite projelerinde öğrencilere fırçasız motor kontrol mantığını uygulamalı olarak öğretmek.

Bağlantı ve Kullanım

ESC'nin batarya girişindeki bullet konnektörler 2-4S Li-Po paketin + ve - uçlarına, motor tarafındaki üç bullet konnektör ise fırçasız motorun üç faz kablosuna bağlanır; motor ters yönde dönüyorsa bu üç kablodan herhangi ikisinin yeri değiştirilerek dönüş yönü tersine çevrilebilir. Sinyal tarafındaki 3 pinli konnektör (sinyal, +5V, GND) bir RC alıcının kanalına ya da Arduino/STM32 gibi bir mikrodenetleyicinin servo kütüphanesiyle ürettiği PWM çıkışına bağlanır. Bağlantı sırası olarak önce sinyal kablosunun kontrolcüye takılması, batarya bağlantısının ise en son yapılması, motorun beklenmedik şekilde çalışmaya başlamasını önlemek açısından yaygın bir güvenlik pratiğidir. İlk kullanımdan önce gaz kolu uç noktalarının (minimum ve maksimum darbe genişliği) kalibre edilmesi, kontrolcünün gönderdiği sinyal aralığıyla ESC'nin beklediği aralığın örtüşmesini sağlar. Sistem enerjilendirildiğinde ESC'ler genellikle bip sesleriyle hazır olma durumunu bildirir; güç verilmeden önce motora bağlı pervane veya tekerlek gibi hareketli parçaların çevresinin boş olduğundan emin olunmalıdır. Kurulum tamamlandıktan sonra motoru yüküne bağlamadan önce boşta kısa bir test yapılması, hem dönüş yönünün hem de gaz koluna verilen tepkinin beklendiği gibi olduğunun görülmesini sağlar. Kablo bağlantılarının tamamı sıkı ve izoleli olmalı; özellikle bullet konnektörlerin tam oturduğundan emin olunmalı, gevşek bir bağlantı çalışma sırasında kesintiye veya kıvılcımlanmaya yol açabilir.

Paket İçeriği

• 1 x 40A ESC Fırçasız Motor Sürücü kartı
• Batarya ve motor bağlantıları için kart üzerinde monteli bullet konnektörler
• 1 x 3 pinli sinyal kablosu

Dikkat Edilmesi Gerekenler

• Belirtilen 2S-4S aralığını aşan bir Li-Po ile beslemek ESC'nin kalıcı olarak hasar görmesine neden olabilir.
• Sürekli 40A değerini aşan yük altında (örneğin daha güçlü bir motorla) kart aşırı ısınabilir; gerekirse ek soğutma önlemi alınmalıdır.
• Motor faz kablolarındaki bullet konnektör bağlantılarının sağlam ve izoleli olmasına dikkat edilmeli, kısa devreye izin verilmemelidir.
• Bataryanın + ve - uçlarının ters bağlanması ESC'yi ve bağlı bataryayı geri dönüşü olmayan şekilde hasara uğratabilir; bağlantı öncesi polarite mutlaka kontrol edilmelidir.
• Gaz kolu kalibrasyonu yapılmadan kullanılan bir alıcı/verici çiftinde motorun beklenmedik şekilde ani hızlanması riski vardır; ilk denemeler motor yüksüz haldeyken yapılmalıdır.
• Çalışma sırasında güç verilmiş bir motora bağlı pervane, tekerlek gibi hareketli parçalara temas edilmemelidir.
• Kart uzun süre yüksek akımda çalıştıktan sonra sıcak olabilir; kullanım biter bitmez batarya sökülmeli, kartın soğuması batarya ayrıldıktan sonra beklenmelidir.
• Motor faz kablolarını değiştirerek dönüş yönünü ayarlarken bağlantı batarya bağlıyken değil, güç kesikken yapılmalıdır.
• Uzun süreli sabit çalışmalarda (örneğin fan veya pompa uygulamalarında) kartın havalandırılan bir yere monte edilmesi, ısınmayı azaltmaya yardımcı olur.
