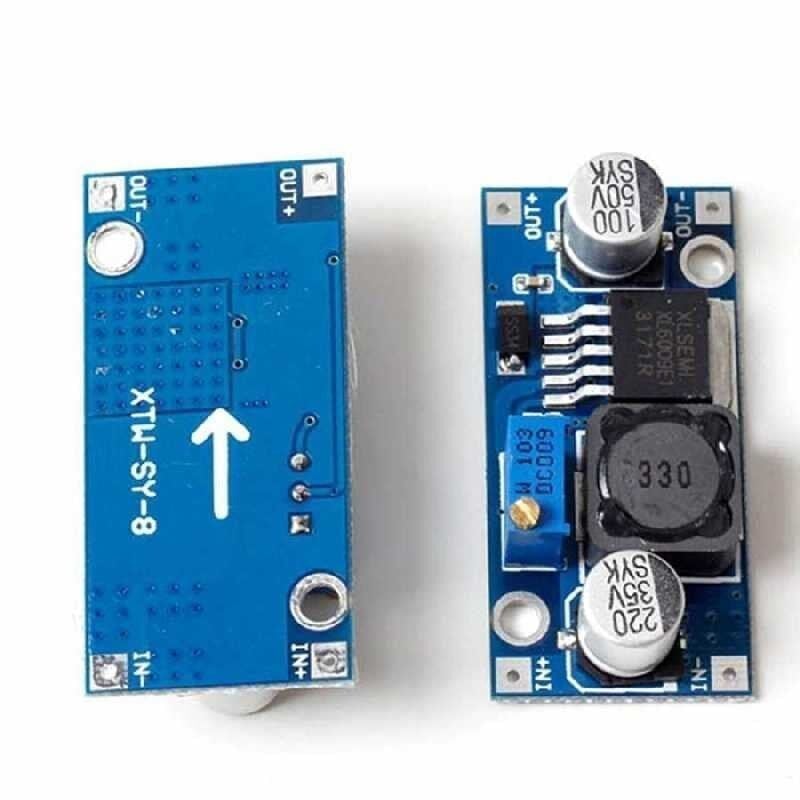

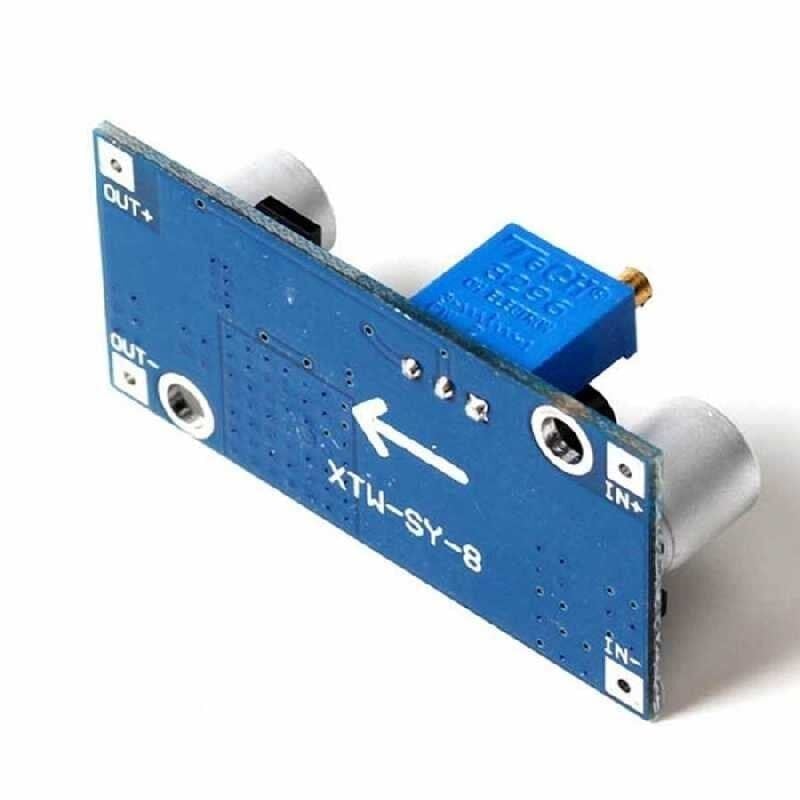

XL6009 4A Ayarlanabilir Voltaj Yükseltici Regülatör Kartı

XL6009 4A Ayarlanabilir Voltaj Yükseltici Regülatör Kartı, düşük bir DC gerilimi devrede ihtiyaç duyulan daha yüksek bir DC gerilime çeviren bir step-up (boost) dönüştürücü modülüdür. Kartın merkezinde bulunan XL6009 entegresi, sabit frekanslı dahili anahtarlama devresi üzerinden bobinde enerji depolayıp bunu daha yüksek gerilim seviyesinde çıkışa aktarır; bu sayede giriş gerilimi düştükçe çıkışın hedeflenen seviyede tutulması amaçlanır. Kart üzerinde bulunan çok turlu potansiyometre, geri besleme direnç oranını değiştirerek çıkış geriliminin ihtiyaca göre hassas biçimde ayarlanmasına imkan tanır. Piller, güneş panelleri, akü paketleri veya düşük gerilimli adaptörlerle beslenip devrede daha yüksek voltaj gerektiren uygulamalarda ara besleme kaynağı olarak kullanılır. Kart, giriş ve çıkış kondansatörleri ile bobin gibi anahtarlama için gerekli pasif bileşenleri üzerinde barındırdığından, ek bir bileşen lehimlemeye gerek kalmadan doğrudan devreye dahil edilebilir.

Teknik Özellikler

Öne Çıkan Özellikler

• 5V ile 32V arasında geniş bir giriş gerilimi aralığını desteklediği için akü, güneş paneli veya farklı adaptör çıkışları gibi birçok güç kaynağıyla birlikte kullanılabilir.
• Kart üzerindeki çok turlu potansiyometre sayesinde çıkış gerilimi, uygulamanın gerektirdiği değere kademesiz ve hassas biçimde ayarlanabilir.
• 400 kHz sabit anahtarlama frekansı, bobin ve kondansatör gibi pasif bileşenlerin küçük değerlerde seçilmesine ve kartın kompakt kalmasına olanak tanır.
• %94'e varan verimlilik ile dönüştürme sırasında oluşan enerji kaybı ve ısınma sınırlı tutulur, bu da kartın görece soğuk çalışmasını sağlar.
• Entegre içindeki dahili akım sınırlama devresi, aşırı yük veya kısa süreli aşırı akım durumlarında devrenin kendini korumasına yardımcı olur.
• IN+, IN-, OUT+, OUT- olarak işaretlenmiş bağlantı noktaları, giriş ve çıkış kablolarının doğru kutupta ve güvenilir biçimde lehimlenerek bağlanmasını sağlar.
• Küçük boyutlu kart tasarımı, sınırlı yer olan proje kutularına veya devre panolarına kolayca yerleştirilebilir.

Kullanım Alanları

• 12V akü ile beslenen bir sistemde 24V gerektiren bir rölenin veya DC motorun sürülmesi; akünün gerilimi zamanla düştüğünde bile çıkışın hedef değerde tutulması, motorun veya rölenin kararlı çalışmasına yardımcı olur.
• Güneş paneli çıkışındaki değişken düşük gerilimi, şarj kontrolcüsünün veya akünün ihtiyaç duyduğu seviyeye yükseltmek; panelin ürettiği gerilim gün içinde ışık miktarına göre dalgalandığında, ayarlanabilir çıkış daha sabit bir şarj gerilimi elde etmeye yardımcı olur.
• 2 hücreli (7.4V) lityum pil paketi ile çalışan taşınabilir bir cihazda 12V yardımcı besleme gerilimi üretmek; bu sayede iki hücreli bir pil paketi ile daha yüksek gerilim isteyen bir sensör veya haberleşme modülü aynı cihaz içinde beslenebilir.
• 12V LED şerit veya spot aydınlatma hattından 24V-30V aralığında ek bir aydınlatma grubunu beslemek; farklı gerilimde çalışan iki aydınlatma hattının tek bir güç kaynağından türetilmesi kablolamayı sadeleştirir.
• Arduino veya benzeri bir mikrodenetleyici projesinde, sensör ya da modülün ihtiyaç duyduğu daha yüksek voltajı düşük gerilimli bir kaynaktan türetmek; örneğin 5V ile beslenen bir sistemde 12V gerektiren bir röle modülünün aynı güç kaynağından çalıştırılması sağlanabilir.
• Test ve ölçüm düzeneklerinde, sabit bir düşük gerilim kaynağından ayarlanabilir yardımcı gerilim elde etmek; laboratuvar ortamında farklı gerilim seviyelerinde deneme yapılması gereken durumlarda hızlı bir çözüm sunar.

Bağlantı ve Kullanım

Kartın giriş tarafındaki IN+ ve IN- noktalarına kaynak gerilim (örneğin 12V'luk bir akü veya adaptör) lehimlenerek bağlanır, OUT+ ve OUT- noktalarından ise yükseltilmiş çıkış gerilimi alınır. Çıkış gerilimini istenen değere getirmek için kart üzerindeki potansiyometre küçük bir tornavida ile çevrilirken, çıkış uçlarına bağlanan bir multimetreden gerilim değeri eş zamanlı olarak takip edilir. Yükü bağlamadan önce çıkış gerilimini boşta iken doğru değere ayarlamak, hem sürülecek devrenin hem de kartın hatalı bir gerilim yüzünden zarar görmesini önler. Ayar tamamlanıp gerilim doğrulandıktan sonra yük OUT+ ve OUT- uçlarına bağlanabilir; yük bağlandığında gerilimde küçük bir sapma görülürse potansiyometre tekrar ince ayar için kullanılabilir. Giriş ve çıkış uçlarının kutupları kesinlikle ters bağlanmamalı, kablolar bağlanmadan önce kaynak gerilimin değeri ayrıca bir multimetre ile teyit edilmelidir. Kartı ilk kez devreye almadan önce çıkışın yüksüz durumdayken hedeflenen değere ayarlanması, ardından yükün kademeli olarak bağlanması, hem kartın hem de sürülecek devrenin güvenliği açısından önerilen bir uygulamadır.

Paket İçeriği

• 1 adet XL6009 4A Ayarlanabilir Voltaj Yükseltici Regülatör Kartı

Dikkat Edilmesi Gerekenler

• Giriş ve çıkış kutupları ters bağlanırsa entegre veya bağlı olduğu devre zarar görebilir; kartta ters gerilim koruması bulunmadığından bağlantı öncesi kutuplar mutlaka kontrol edilmelidir.
• 4A değeri entegrenin dahili anahtar akım limitidir, çıkıştan doğrudan alınabilecek bir değer değildir; gerçek çıkış akımı giriş-çıkış gerilim oranına bağlı olarak bunun altında kalır ve büyük bir yükseltme oranında (örneğin 5V girişten 30V çıkış almak gibi) belirgin biçimde düşer.
• Yüksek çıkış akımlarında ve sürekli yük altında kart üzerindeki entegre ve bobin ısınabilir; bu durumda ek soğutma önlemi veya yeterli hava akımı sağlanması önerilir.
• Potansiyometre ile ayar yapılırken çıkışa yük bağlı olmaması, gerilimin doğru ve güvenli biçimde ayarlanması için önerilir; yük altında yapılan ayarlar yanıltıcı sonuç verebilir.
• Kartta giriş ile çıkış arasında galvanik izolasyon bulunmadığından, iki taraf elektriksel olarak birbirine bağlıdır; izolasyon gerektiren uygulamalarda bu durum göz önünde bulundurulmalıdır.
• Boost topolojisi gereği çıkış ile giriş arasında bobin ve diyot üzerinden doğrudan bir yol bulunur; bu nedenle kartta çıkış kısa devre koruması YOKTUR. Çıkış uçlarının kısa devre edilmesi bobin, diyot ve entegrenin kalıcı olarak zarar görmesine yol açar. Çıkış hattına yükün akımına uygun bir sigorta konulması önerilir.
• Kartı besleyecek kaynağın gerilimi belirtilen giriş aralığının dışına çıkarsa entegre beklenmedik şekilde çalışabilir veya zarar görebilir; besleme öncesi kaynak gerilimi ölçülerek doğrulanmalıdır.
