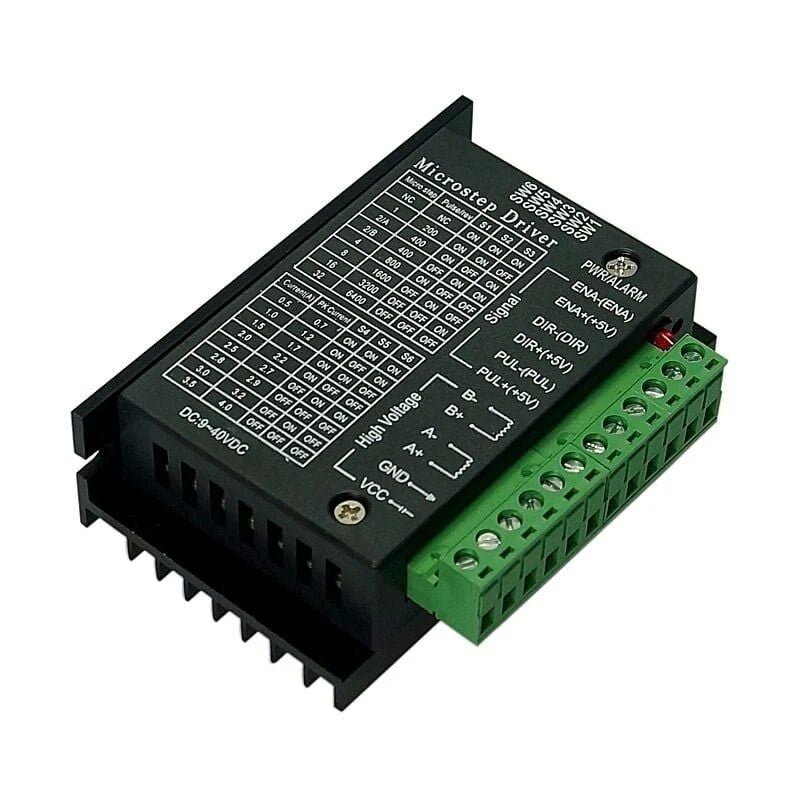

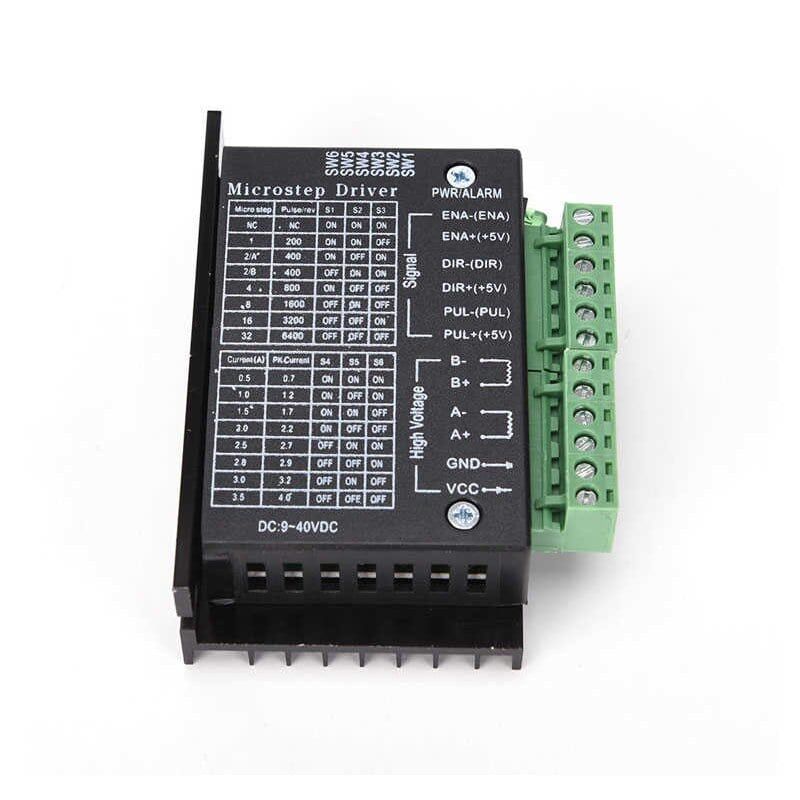

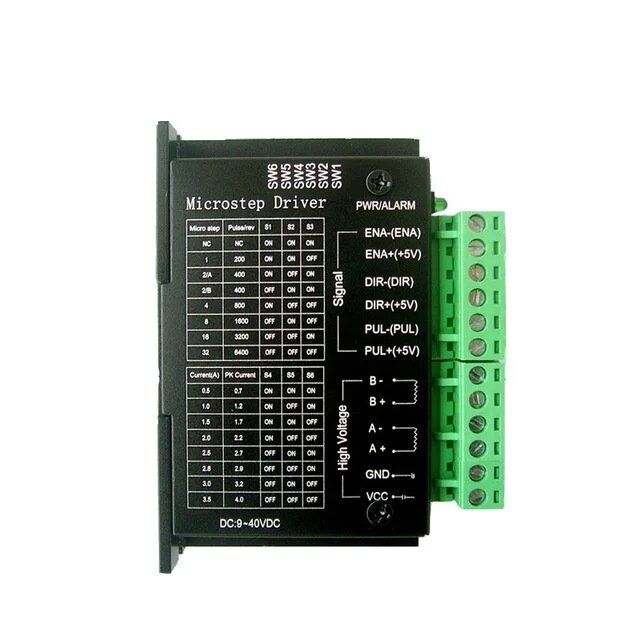

4A Step Motor Sürücü ve Kontrol Kartı TB6600

TB6600 Step Motor Sürücü ve Kontrol Kartı, iki fazlı hibrit step motorları yüksek hassasiyetle ve titremesiz şekilde sürmek için tasarlanmış bir güç kartıdır. TB6600 sürücü entegresi üzerine kurulu olan kart, Arduino, PLC veya CNC kontrol kartı gibi bir mikrodenetleyiciden gelen PUL (pals) ve DIR (yön) sinyallerini alır, bunları motorun iki fazına uygulanan yüksek akımlı, sabit akım kıyıcı (chopper) darbelerine dönüştürür. 4A'e kadar ayarlanabilen çıkış akımı ve tam adımdan 1/32 mikro adıma kadar altı farklı çözünürlük seçeneğiyle, küçük hobi projelerinden CNC router, lazer kesim, 3D yazıcı ve otomasyon hatlarına kadar geniş bir motor sürme aralığını tek kartla karşılar.

Teknik Özellikler

Öne Çıkan Özellikler

• 4A'e kadar ayarlanabilir çıkış akımı sayesinde küçük NEMA17'den daha güçlü NEMA23 step motorlara kadar farklı boyutlarda motorlar tek kartla sürülebilir.
• Tam adımdan 1/32 mikro adıma kadar altı farklı mikro adım seçeneği, motor hareketini daha sessiz ve daha hassas hale getirir.
• Optokuplörlü giriş izolasyonu, kontrol devresini (Arduino/PLC) motor güç devresinden ayırarak gürültü ve elektriksel gerilmelere karşı koruma sağlar.
• DIP anahtarlarla yapılan akım ve mikro adım ayarı, ek bir yazılım veya programlama gerektirmeden hızlı kurulum imkanı sunar.
• Dahili aşırı akım ve aşırı ısınma koruması, yanlış kablolama ya da aşırı yüklenme durumunda kartı ve motoru korur.
• 9-42V DC gibi geniş bir giriş gerilimi aralığı, 12V, 24V veya 36V gibi farklı güç kaynaklarıyla doğrudan uyumlu çalışmayı mümkün kılar.
• Standart step/dir arayüzü kullandığı için GRBL, Mach3, LinuxCNC gibi CNC kontrol yazılımlarını çalıştıran breakout board'larla ve Arduino tabanlı projelerle doğrudan uyumludur.

Kullanım Alanları

• CNC router ve mini freze tezgahlarında X, Y, Z eksenlerini süren step motorların kontrol edilmesi.
• 3D yazıcı gövdesinde eksen veya ekstruder motoru gibi yüksek tork gerektiren noktalarda kullanılması.
• Lazer kesim ve gravür makinelerinde hassas konumlama gerektiren taşıyıcı sistemlerin hareket ettirilmesi.
• Otomatik perde, jaluzi veya küçük vinç sistemlerinde motorun adım adım ve tekrarlanabilir şekilde konumlandırılması.
• Etiket veya bobin sarma makinelerinde malzemenin sabit hızda ve senkronize biçimde ilerletilmesi.
• Robotik eksen kollarında veya döner tablalarda (turntable) açısal konumun mikro adım hassasiyetiyle ayarlanması.
• Step motorlu XY plotter veya küçük ölçekli CNC çizim makinelerinde kalem/yazıcı kafasının hareketinin sürülmesi.

Bağlantı ve Kullanım

Kartın PUL+ ve PUL- (bazı bağlantılarda PUL/GND) uçlarına kontrol kartının step/pals çıkışı, DIR+ ve DIR- uçlarına ise yön sinyali bağlanır; ENA girişi kullanılmıyorsa sürücü sürekli etkin kalır, kullanılacaksa mikrodenetleyicinin bir dijital çıkışına bağlanarak motor gerektiğinde devre dışı bırakılabilir. Kartın A+/A- ve B+/B- klemenslerine step motorun iki fazına ait sarım çiftleri bağlanır; motorun 4, 6 veya 8 uçlu oluşuna göre doğru çift bulunmalı, ters eşleştirilen bir çift motorun ters yönde dönmesine veya titreyerek kilitlenmesine yol açar. VCC ve GND güç girişlerine 9-42V aralığında, motorun çektiği akıma yetecek kapasitede bir DC güç kaynağı bağlanır; kart üzerindeki DIP anahtarlarla motor etiketindeki faz akımına en yakın kademe ve kullanılacak mikro adım oranı seçilir. Montaj sırasında önce kontrol sinyali (PUL/DIR/ENA) ve motor fazı bağlantılarının yapılması, güç kaynağının ise en son bağlanması önerilir; bu sıra, olası bir kablolama hatasında kartın enerjili haldeyken hasar görme riskini azaltır ve ilk çalıştırmada motorun beklenen yönde ve düzgün adımlarla döndüğü küçük bir test hareketiyle doğrulanmalıdır.

Paket İçeriği

• 1 adet TB6600 step motor sürücü ve kontrol kartı
• Karta monteli vida klemens bağlantı noktaları (güç, motor ve kontrol sinyalleri için)
• Akım ve mikro adım ayarı için karta monteli DIP anahtarlar
• Kutu içeriğinde step motor ve harici güç kaynağı bulunmaz, bunlar ayrıca temin edilmelidir
• Bağlantı ve ayar bilgileri kart üzerindeki serigrafi baskılı etiketlerden takip edilebilir; ayrıca basılı bir kullanım kılavuzu bulunmayabilir

Dikkat Edilmesi Gerekenler

• Kart güç altındayken (VCC bağlıyken) motor kablolarını (A+/A-, B+/B-) takıp çıkarmayın; oluşan ani endüktif gerilim sıçramaları sürücüyü kalıcı olarak bozabilir.
• DIP anahtardan yapılan akım ayarını motorun etiketindeki anma akımının üzerine çekmeyin; aksi halde motor ve sürücü aşırı ısınabilir.
• 42V'nin üzerinde bir güç kaynağı bağlamak kartı kalıcı olarak bozar; 9V'nin altında ise kart düzgün çalışmaz, motor tork ve hız kaybeder. Güç kaynağı seçiminde bu aralığa kesinlikle uyulmalıdır.
• Sürekli yüksek akımda çalışırken kartın ısınan yüzeyine uzun süre dokunmaktan kaçının; gerekirse ek bir fan ile soğutma sağlanmalıdır.
• PUL ve DIR sinyal kabloları uzun veya elektriksel gürültüsü yüksek bir ortamdan geçiyorsa ekranlı (blendajlı) kablo kullanmak sinyal kaçaklarını ve adım kaybını azaltır.
• Motorun 4, 6 veya 8 uçlu bağlantı şemasını doğrulamadan rastgele iki tel çiftini faz olarak bağlamayın; yanlış eşleştirme motorun dönmemesine veya titreyerek durmasına yol açar.
