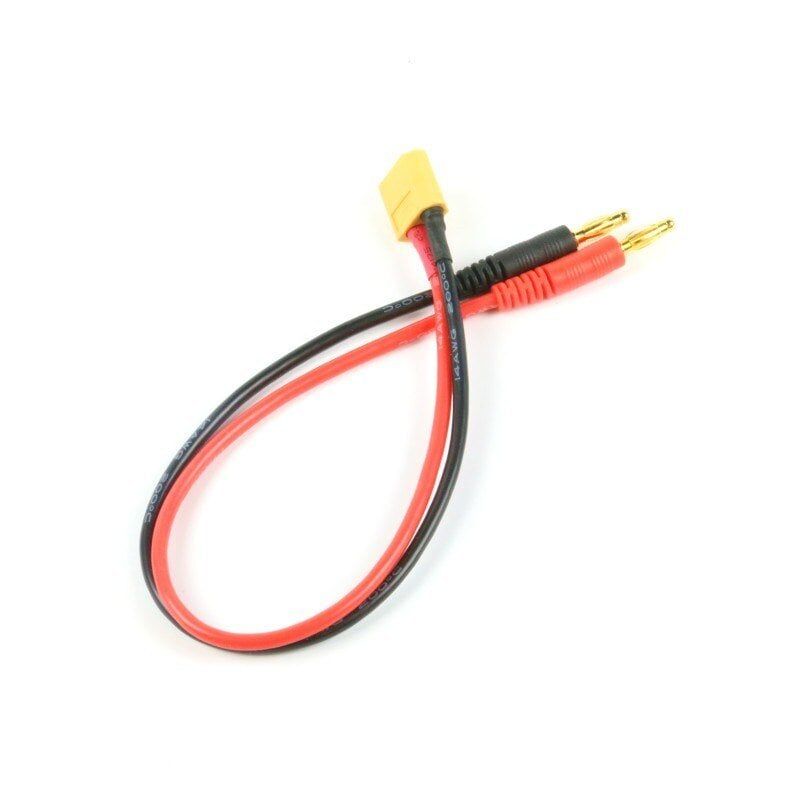

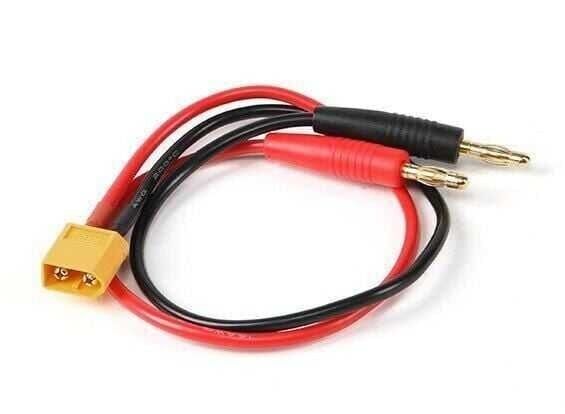

4mm Banana Fiş - Erkek XT60 Dönüştürücü Kablo (15cm)
Bu kablo, XT60 erkek konnektörlü cihazları 4mm banana fişli (muz uçlu) ekipmanlara bağlamak için hazırlanmış tek parça bir dönüştürücü kablodur. Bir ucunda RC bataryalarında, drone güç dağıtım kartlarında, hız kontrolcülerinde (ESC) ve robotik projelerde yaygın olarak kullanılan XT60 erkek konnektör bulunurken, diğer ucunda laboratuvar tipi ayarlanabilir güç kaynaklarının, multimetrelerin ve çeşitli test cihazlarının standart 4mm banana çıkış/giriş noktalarına uyan fişler yer alır. 15 cm uzunluğundaki bu kablo sayesinde, lehim yapmaya veya ek bir adaptör aramaya gerek kalmadan iki farklı konnektör standardı arasında hızlı, tekrar kullanılabilir ve güvenli bir elektriksel bağlantı kurulabilir. XT60, RC ve drone endüstrisinde yaygınlaşan marka bağımsız bir bağlantı standardı olduğu için, bu kablo XT60 uyumlu hemen her cihazla; banana ucu ise 4mm giriş/çıkışa sahip hemen her masaüstü güç kaynağı veya ölçüm cihazıyla birlikte çalışabilir.
Teknik Özellikler
| Konnektör Tipi (1. Uç) | XT60 Erkek (Male) Konnektör |
| Konnektör Tipi (2. Uç) | 4mm Banana Fiş (Muz Uçlu Fiş) |
| Kablo Uzunluğu | 15 cm |
| Banana Fiş Adedi | 2 adet (+ ve - kutupları için, genellikle kırmızı/siyah renk kodlu) |
| XT60 Pin Sayısı | 2 pin (+ / -) |
| XT60 Kutuplama | Gövdedeki asimetrik pim yapısı sayesinde ters takmaya karşı fiziksel olarak korumalı (polarize) tasarım |
| XT60 Anma Akımı | Yaklaşık 60A sürekli akım (bağlantı standardının tipik değeri) |
| Banana Fiş Çapı | 4 mm (uluslararası standart ölçü) |
| XT60 Kontak Malzemesi | Altın kaplamalı pirinç (bakır alaşımı) kontak pimleri |
| Bağlantı Şekli | Lehimsiz, doğrudan tak-çalıştır (plug and play) bağlantı |
| Kablo Yapısı | İki ucu farklı konnektörle sonlanan, tek parça hazır adaptör kablo |
| Uyumlu Kullanım | Bench tipi ayarlanabilir güç kaynağı, multimetre ve test cihazlarının standart 4mm banana giriş/çıkışları |
| Tipik Uygulama Alanı | RC/drone bataryaları, robotik ve Arduino tabanlı güç sistemleri ile test ekipmanı arasında ara bağlantı |
| XT60 Standardının Kökeni | Amass firmasınca geliştirilmiş, RC ve drone endüstrisinde yaygın kullanılan marka bağımsız bir konnektör ölçüsüdür |
| Değiştirilebilirlik | Aynı ölçüdeki tüm XT60 dişi konnektörlerle ve 4mm banana giriş/çıkışlı tüm cihazlarla uyumludur |
| Banana Fişin Yaygın Kullanıldığı Cihazlar | Multimetre problarında, laboratuvar tipi güç kaynağı çıkışlarında ve test düzeneklerinde yaygın olarak kullanılan standart bağlantı türüdür |
| Montaj Gerekliliği | Ek bir alet, lehim veya vida gerektirmez; her iki uç da doğrudan takılarak kullanılır |
| Konnektör Yönü | Erkek XT60 ucu dişi XT60 soketine, banana fişler ise banana tipi dişi girişlere (jack) takılacak şekilde tasarlanmıştır |
Öne Çıkan Özellikler
- XT60 erkek konnektör ile 4mm banana fiş arasında lehimsiz, kullanıma hazır bir bağlantı sağlar.
- 15 cm kablo uzunluğu, güç kaynağı ile hedef cihaz arasında rahat bir hareket ve konumlandırma alanı tanır.
- XT60 tarafındaki asimetrik pim yapısı sayesinde ters takma riskine karşı fiziksel koruma sunar.
- Banana fiş ucu, çoğu bench tipi güç kaynağının ve multimetrenin standart 4mm giriş/çıkışlarıyla doğrudan uyumludur.
- Esnek kablo yapısı, sık takıp çıkarma gerektiren test ve geliştirme ortamlarında pratik kullanım sağlar.
- Ek bir adaptör veya lehim işlemi gerektirmeden iki farklı konnektör standardını birbirine bağlar.
- Marka bağımsız standart ölçülere sahip olduğu için farklı üreticilerin XT60 konnektörlü cihazlarıyla ve banana girişli test cihazlarıyla sorunsuz çalışır.
Kullanım Alanları
- Laboratuvar tipi ayarlanabilir güç kaynağının banana çıkışından XT60 konnektörlü bir güç dağıtım kartını veya devreyi beslemek.
- Multimetrenin banana girişlerini XT60 konnektörlü bir RC batarya paketine bağlayıp paket gerilimini ölçmek (multimetre yalnızca gerilim kademesinde kullanılmalıdır; akım ölçümü seri bağlantı gerektirdiği için bu kabloyla yapılmaz).
- Arduino tabanlı veya robotik projelerde XT60 ile sonlanan güç hattını, laboratuvar güç kaynağının banana terminaline bağlamak.
- Yeni alınan XT60 konnektörlü bir hız kontrolcüsünü (ESC) veya motor sürücüyü, kalıcı lehim yapmadan test tezgahındaki güç kaynağına bağlayıp denemek.
- Banana çıkışlı bir RC şarj cihazı ile XT60 konnektörlü bir LiPo bataryayı şarj etmek.
- Elektronik atölyesinde farklı projelerde tekrar tekrar kullanılabilecek ortak bir test ve güç bağlantı kablosu olarak bulundurmak.
- Prototip aşamasındaki bir robotik projede, XT60 konnektörlü batarya yerine geçici olarak masaüstü güç kaynağından sabit gerilim vererek devreyi test etmek.
Bağlantı ve Kullanım
Kablonun bir ucundaki XT60 erkek konnektör, dişi XT60 soketi bulunan cihaza (batarya, güç dağıtım kartı, ESC vb.) doğrudan takılır; konnektörün asimetrik gövdesi + ve - hatlarının yanlış eşleşmesini fiziksel olarak engeller. Diğer uçtaki 4mm banana fişler, güç kaynağının veya multimetrenin banana çıkış ya da giriş noktalarına renklerine dikkat edilerek yerleştirilir; kırmızı uç genellikle pozitif (+), siyah uç ise negatif (-) hatta karşılık gelir. Bağlantı yapılmadan önce güç kaynağının kapalı olması veya çıkış geriliminin sıfırda tutulması, ardından gerilimin kademeli olarak yükseltilmesi önerilir. Kabloyu takarken veya sökerken pimlere değil konnektör gövdesine tutunmak, hem konnektörün hem de kablonun ömrünü uzatır. Banana fişlerin güç kaynağı terminaline tam ve sıkı oturduğundan emin olmak, bağlantı noktasında gevşeklikten kaynaklanan direnç artışını ve ısınmayı önler.
Paket İçeriği
- 1 adet XT60 erkek - 4mm banana fiş dönüştürücü kablo (15 cm)
- Kablonun bir ucunda 1 adet XT60 erkek konnektör, diğer ucunda 2 adet 4mm banana fiş (+ ve - için) bulunur
- Ek aksesuar, adaptör veya kutu içeriği bulunmamaktadır
Dikkat Edilmesi Gerekenler
- Bağlantı yapmadan önce güç kaynağının çıkış gerilimi ve akımının, beslenecek cihazın (batarya, ESC, kart vb.) anma değerlerini aşmadığından emin olun.
- Banana fişleri güç kaynağı terminaline takarken kutupları (+ / -) karıştırmamaya dikkat edin; ters bağlantı bağlı cihazda kalıcı hasara yol açabilir.
- Kabloyu, konnektörlerin anma akım değerinin belirgin şekilde üzerinde sürekli yük altında kullanmayın; aşırı ısınma ve konnektör deformasyonuna yol açabilir.
- XT60 konnektörü tam oturmadan (sağlam temas hissedilmeden) sistemi enerjilendirmeyin; gevşek temas kıvılcıma ve temas noktasında ısınmaya neden olabilir.
- Kabloyu keskin kenarlardan, hareketli parçalardan ve nemli/ıslak ortamlardan uzak tutun.
- Banana fişleri şebeke elektriğine veya prizlere bağlamayın; bu kablo düşük gerilimli DC güç ve test uygulamaları için tasarlanmıştır.
- Kabloyu uzun süre kullanmayacaksanız her iki uçtaki konnektörleri de açıkta bırakmayın; kısa devre riskine karşı uçları izole ederek veya birbirinden ayrı saklayın.
