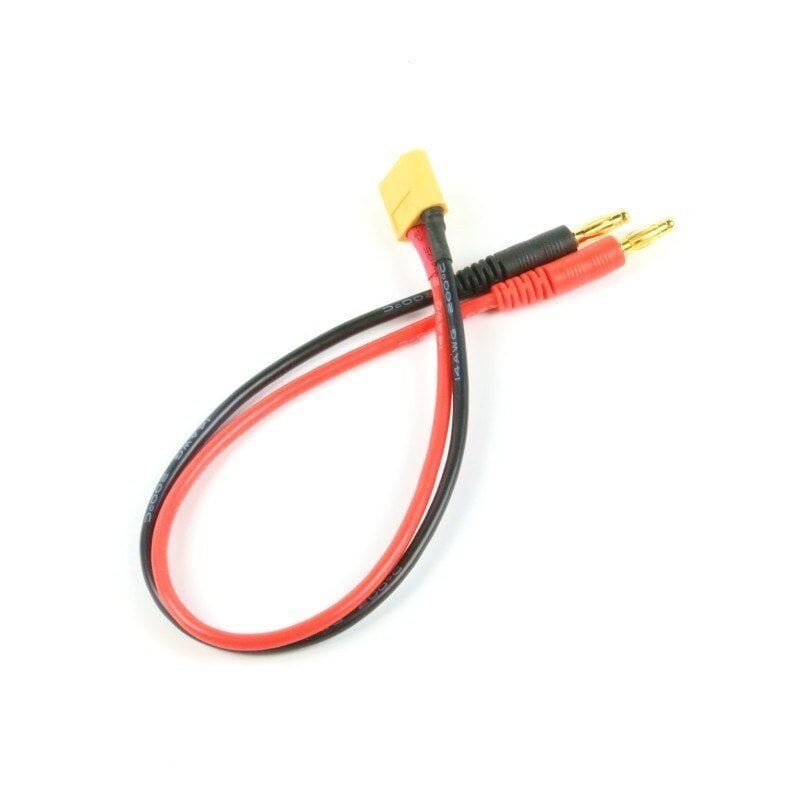

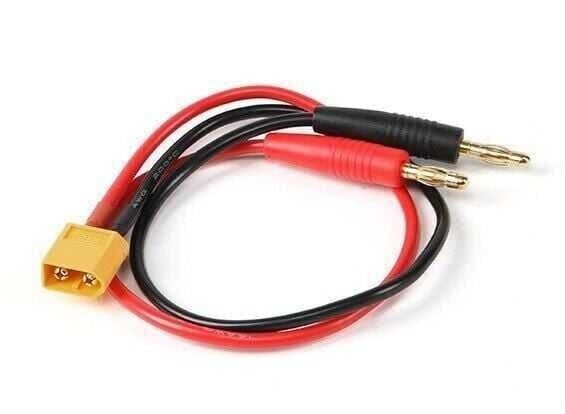

4mm Banana Fiş - Erkek XT60 Dönüştürücü Kablo (30cm)
4mm Banana Fiş - Erkek XT60 Dönüştürücü Kablo, XT60 tipi dişi güç soketine sahip bataryaları 4mm muz fiş (banana plug) girişli laboratuvar güç kaynakları, multimetreler ve şarj cihazlarıyla buluşturan 30 cm uzunluğunda bir ara bağlantı kablosudur. Kablonun bir ucunda dişi XT60 soketlere takılan erkek XT60 konnektör, diğer ucunda ise 4mm muz fiş uçları bulunur. Lehim veya ek işlem gerektirmeden, farklı konnektör standartlarındaki iki cihazı doğrudan ve güvenli şekilde birbirine bağlamayı sağlayarak elektronik atölyelerinde, RC/drone bakımında ve laboratuvar ölçümlerinde sık karşılaşılan konnektör uyumsuzluğu sorununu ortadan kaldırır. Özellikle XT60 çıkışlı bataryalarla banana girişli ölçüm ve besleme cihazlarının bir arada kullanıldığı hobi elektroniği, eğitim ve servis ortamlarında pratik bir çözüm sunar.
Teknik Özellikler
| Konnektör Tipi (Giriş Ucu) | XT60 Erkek (pim tipi güç konnektörü) |
| Konnektör Tipi (Çıkış Ucu) | 4 mm Muz Fiş (Banana Plug) |
| Kablo Uzunluğu | 30 cm |
| Kutup Sayısı | 2 kutup (+ / -) |
| XT60 Pim Çapı | Yaklaşık 3,5 mm (XT60 standardı) |
| Muz Fiş Çapı | 4 mm (standart banana plug ölçüsü) |
| XT60 Anma Akımı | Konnektör ailesinde yaygın olarak 60A'e kadar belirtilir; sürekli yüklerde bundan daha düşük çalışma önerilir |
| Kontak Malzemesi | Pirinç/bakır alaşım kontak pimleri, genellikle nikel veya altın kaplamalı |
| Gövde Malzemesi | Isıya dayanıklı sert plastik (naylon/ABS) konnektör gövdesi |
| Polarite Koruması | XT60 gövdesi anahtarlı (keyed) yapıdadır, ters yönde takılmayı mekanik olarak engeller |
| Kablo İletken Yapısı | Çok telli (çok damarlı) esnek bakır iletken |
| Kablo Dış Yalıtımı | Esnek kablo kılıfı (PVC/silikon türü yalıtım) |
| Uç Renk Ayrımı | Pozitif ve negatif hatlar için ayrı renkli uçlar (kırmızı / siyah kural yaygındır) |
| XT60 Uyumlu Yaygın Ekipman | Tattu, Turnigy, Gens Ace gibi birçok LiPo/LiFe batarya markası ile çeşitli ESC ve güç dağıtım kartları XT60 konnektörü kullanır |
| Muz Fiş Uyumlu Yaygın Ekipman | Çoğu masaüstü ayarlanabilir güç kaynağı, dijital multimetre ve laboratuvar test cihazı 4mm banana giriş/soket kullanır |
| Bağlantı Şekli | Lehimsiz, tak-çalıştır (hazır uçlu) bağlantı |
| Konnektör Cinsiyet Eşleşmesi | Erkek XT60 ucu, dişi XT60 soketine sahip batarya ve şarj/besleme kablolarıyla eşleşir; ESC ve güç dağıtım kartlarının batarya girişi genellikle erkek XT60 olduğundan bu kablo onlara doğrudan takılmaz |
| Kullanım Ortamı | Ürüne özel bir su/toz koruma (IP) sınıfı belirtilmemiştir; kuru, iç mekan kullanımı önerilir |
Öne Çıkan Özellikler
- XT60 erkek konnektör ile 4mm muz fiş arasında ek lehim veya alet gerektirmeden hızlı bir elektriksel bağlantı kurar.
- XT60 tarafındaki anahtarlı (kilitli) gövde sayesinde konnektör yalnızca doğru yönde takılabilir, bu da yanlış polarite ile bağlanma riskini büyük ölçüde azaltır.
- 30 cm kablo uzunluğu, bir masa üstü güç kaynağı ile test edilen cihaz arasında rahat çalışma mesafesi sağlar.
- Çok telli bakır iletken yapısı kabloya esneklik kazandırır, sık takıp çıkarma sırasında tel kırılması riskini düşürür.
- 4 mm muz fiş ucu, çoğu laboratuvar tipi ayarlanabilir güç kaynağı, multimetre ve şarj istasyonunun banana girişleriyle doğrudan uyumludur.
- Mevcut XT60 uçlu bataryaları veya güç kartlarını sökmeden, sadece bu ara kabloyla farklı bir ekipmana bağlamayı mümkün kılar.
- Kompakt ve hafif yapısı sayesinde alet çantasında veya laboratuvar masasında ekstra yer kaplamaz.
Kullanım Alanları
- Laboratuvar tipi ayarlanabilir bir güç kaynağının 4mm muz çıkışını, XT60 uçlu bir LiPo/LiFe bataryayı veya bataryalı bir devreyi şarj etmek ya da beslemek için bağlamak.
- Bir multimetrenin kırmızı-siyah banana probları yerine bu kabloyu kullanarak XT60 konnektörlü bir bataryanın gerilimini doğrudan ölçmek.
- RC araç, drone veya robot projelerinde, XT60 uçlu bir bataryayı harici bir masa üstü şarj cihazına adapte etmek için ara bağlantı olarak kullanmak.
- Elektronik eğitim laboratuvarlarında öğrencilerin, banana çıkışlı bir deney güç kaynağını dişi XT60 soketli bir batarya veya test düzeneğine bağlaması.
- Motor sürücü ve ESC test masalarında, güç kaynağından dişi XT60 soketli bir test bataryasına kararlı biçimde enerji taşımak.
- Servis ve tamir atölyelerinde, XT60 uçlu farklı marka cihazları standart banana çıkışlı ortak bir güç kaynağına bağlayarak arıza testi yapmak.
- Güneş paneli veya harici akü test düzeneklerinde, ölçüm cihazına hızlı ve tekrarlanabilir bir bağlantı kurmak.
Bağlantı ve Kullanım
Kablonun bir ucundaki erkek XT60 konnektör, dişi XT60 soketine sahip bir bataryaya veya şarj/besleme kablosuna doğrudan takılır; konnektör gövdesindeki kilit çıkıntısı sayesinde parça yalnızca doğru yönde oturur ve ters bağlantı büyük ölçüde engellenir. Diğer uçtaki 4 mm muz fişler, pozitif (+) ve negatif (-) hatların karışmamasına dikkat edilerek güç kaynağı, multimetre veya şarj cihazının banana girişlerine takılır. Bağlantı yapılmadan önce güç kaynağının çıkışının kapalı veya sıfır konumda olduğundan emin olunmalı, ardından gerilim/akım ayarları kademeli olarak yükseltilmelidir. Kablo üzerinde lehim veya vida bağlantısı bulunmadığı için ek bir el aleti kullanmadan, tak-çıkar mantığıyla çalışır. Bir multimetre ile ölçüm yapılacaksa, cihazın ilgili prob girişinin ve fonksiyon anahtarının (gerilim/akım) ölçülecek büyüklüğe uygun konumda olduğu bağlantıdan önce kontrol edilmelidir.
Paket İçeriği
- 1 x XT60 (Erkek) - 4mm Muz Fiş dönüştürücü kablo (30 cm)
- Kablo üzerinde fabrika çıkışlı olarak monte edilmiş konnektörler (ek lehimleme gerektirmez)
- Ürün, satış görselinde ayrıca belirtilmediği sürece başka bir aksesuar veya adaptör içermez
Dikkat Edilmesi Gerekenler
- XT60 tarafının pratikte taşıyabileceği akım, kullanılan kablo kesitine ve bağlantı kalitesine bağlıdır; yüksek akımlı sürekli uygulamalarda konnektörün ve kablonun ısınıp ısınmadığı kontrol edilmelidir.
- Muz fiş uçlarını birbirine veya farklı polaritedeki bir terminale temas ettirerek kısa devre oluşturmaktan kaçının.
- Bağlantıyı takarken veya sökerken güç kaynağının çıkışını kapalı ya da sıfır konumda tutun; yük altındayken fişi çekip takmak kıvılcıma ve konnektör aşınmasına yol açabilir.
- XT60 konnektörü kilit mekanizmasını zorlayarak ters yönde takmaya çalışmayın, bu pimlerde kalıcı hasara neden olabilir.
- Kablo uzunluğu 30 cm ile sınırlıdır; daha uzun mesafe gerekiyorsa ek uzatma kablosunun kesitine ve gerilim düşümüne dikkat edilmelidir.
- Bu ürün için üretici tarafından yayınlanmış ayrı bir veri sayfası bulunmadığından, kritik veya yüksek güçlü uygulamalarda gerçek akım taşıma kapasitesi kullanıcı tarafından ölçülerek teyit edilmelidir.
