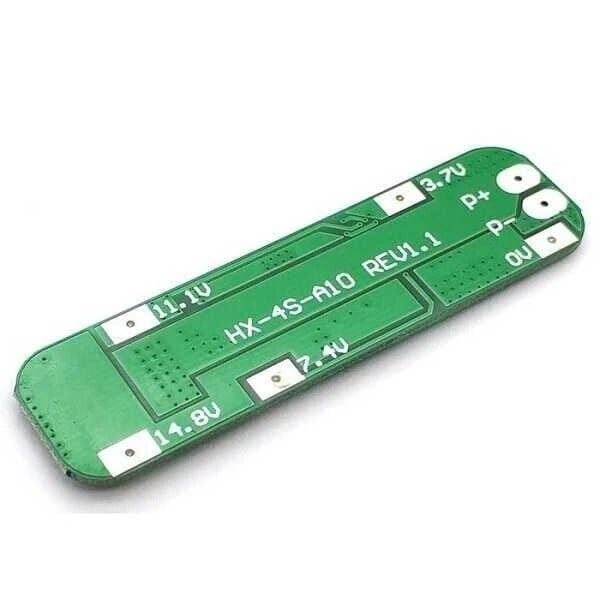

4S 12A BMS 18650 Lityum Batarya Şarj Koruma Devre

4S 12A BMS 18650 Lityum Batarya Şarj Koruma Devresi, dört adet 18650 lityum-iyon hücrenin seri bağlanmasıyla oluşturulan batarya paketlerini hem şarj hem de deşarj sırasında güvenli sınırlar içinde tutmak için kullanılan bir koruma modülüdür. Devre, dört hücrenin her birinin gerilimini bağımsız olarak sürekli izler; herhangi bir hücre güvenli gerilim aralığının dışına çıktığında veya devreden çekilen akım belirlenen sınırı aştığında şarj hattını ya da yük hattını otomatik olarak keserek hücrelerin ve bağlı cihazların zarar görmesini engeller. 12A sürekli akım kapasitesiyle orta güçlü motor sürücüleri, LED aydınlatma sistemleri ve taşınabilir güç kaynağı projelerinde, 14,8V nominal gerilimli 4S batarya paketleriyle birlikte kullanılabilir. Hata durumu ortadan kalktığında devre herhangi bir müdahaleye gerek kalmadan kendini otomatik olarak sıfırlar ve normal çalışmaya devam eder.

Teknik Özellikler

Öne Çıkan Özellikler

• Dört hücreli (4S) 18650 lityum-iyon batarya paketlerinde her hücrenin gerilimini B1, B2 ve B3 izleme uçları üzerinden bağımsız olarak izler.
• 12A'ya kadar sürekli akım çekilmesine izin vererek orta güçlü motor, LED sürücü ve dönüştürücü devreleri gibi yüklerde güvenle kullanılabilir.
• Aşırı şarj durumunda, hücrelerden herhangi biri güvenli üst sınırın üzerine çıktığında şarj hattını otomatik olarak keserek hücrelerin zarar görmesini engeller.
• Aşırı deşarj durumunda, hücrelerden herhangi biri güvenli alt sınırın altına düştüğünde yükü devreden ayırarak hücrelerin derin deşarja girmesini ve kalıcı kapasite kaybını önler.
• Kısa devre ve aşırı akım anlarında devreyi anlık olarak keserek hem batarya hücrelerini hem de bağlı olan cihazları olası hasardan korur.
• Hata giderildikten ve gerilim/akım tekrar güvenli aralığa döndükten sonra herhangi bir müdahale gerektirmeden otomatik olarak normal çalışmaya döner.
• Küçük boyutlu FR4 baskılı devre kartı sayesinde batarya paketinin içine veya yakınına kolayca yerleştirilebilir.
• Lehim pedleri üzerinden basit kablo bağlantılarıyla monte edilebildiği için ekstra konektör veya bağlantı aparatı gerektirmez, bu da hazır paket üretimini ve kendin yap projelerini kolaylaştırır.
• Hem şarj hem deşarj yönünde koruma sağladığından batarya paketinin tek bir giriş/çıkış hattı üzerinden güvenle kullanılmasına imkan tanır.

Kullanım Alanları

• 14,8V'luk taşınabilir ölçüm/aydınlatma cihazlarının ve düşük akımlı yardımcı besleme paketlerinde, hücreleri aşırı şarj ve aşırı deşarja karşı koruyan bir katman olarak.
• Taşınabilir güç bankası ve acil durum aydınlatma sistemlerinde, cihaz uzun süre şarj cihazına takılı kaldığında veya derin deşarj riski oluştuğunda şarj/deşarj döngüsünü güvenli sınırlarda tutmak için.
• Arduino tabanlı robot ve RC araç projelerinde, motor sürücüsüne yüksek akım sağlayan 4S batarya paketinin kısa devre ve aşırı akıma karşı korunmasında.
• Düşük güçlü el aletlerinin (küçük akülü tornavida gibi) özel yapım 14,8V batarya paketlerinde, akım çekişinin 12A'nın altında kaldığı uygulamalarda hücre koruması olarak.
• Güneş enerjili aydınlatma ve küçük ölçekli enerji depolama sistemlerinde, gün içinde şarj olup gece deşarj olan batarya paketinin koruma katmanı olarak.
• Kendin yap (DIY) 14,8V lityum batarya paketi üretiminde, hücreleri seri bağladıktan sonra eklenen temel koruma devresi olarak.
• Kamp ve outdoor kullanım için hazırlanan taşınabilir 14,8V lityum güç istasyonu projelerinde, aracın veya cihazların şarj edilmesi sırasında güvenliği sağlamak için.

Bağlantı ve Kullanım

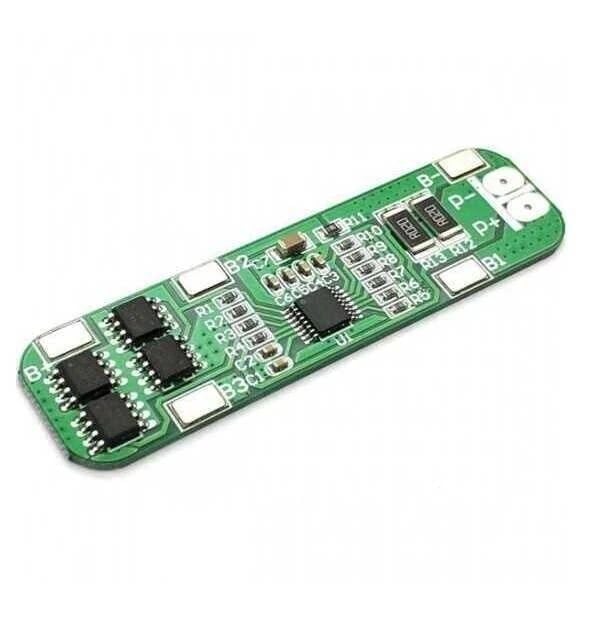

Devre üzerindeki B- ucu, seri bağlı dört hücrenin en eksi ucuna; B+ ucu ise en artı ucuna bağlanır. B1, B2 ve B3 pedleri, hücreler arasındaki seri bağlantı noktalarına lehimlenerek her hücrenin gerilimi devre tarafından ayrı ayrı izlenir. P+ ve P- uçları ise şarj cihazının veya beslenecek yükün bağlandığı çıkış hattını oluşturur; hem şarj hem deşarj akımı bu iki uç üzerinden geçer. Bağlantılar yapılmadan önce her hücrenin gerilimi bir multimetre ile ölçülerek seri bağlantı sırasının doğru olduğu teyit edilmelidir, çünkü yanlış sıralama devrenin hatalı gerilim okumasına ve yanlış zamanda koruma devreye girmesine yol açabilir. Tüm lehim işlemleri batarya devreden ayrılmış haldeyken yapılmalı, B ve P uçlarının birbirine karıştırılmamasına özellikle dikkat edilmelidir.

Paket İçeriği

• 1 x 4S 12A BMS 18650 Lityum Batarya Şarj Koruma Devresi

Dikkat Edilmesi Gerekenler

• Devre yalnızca 4S (4 hücreli) paketler için tasarlanmıştır; farklı hücre sayısına sahip bataryalarda (örneğin 3S veya 5S) kullanılmamalıdır, aksi halde koruma eşikleri hatalı çalışır.
• B ve P uçlarının birbirine veya ters kutba bağlanması devrenin ve bağlı hücrelerin kalıcı olarak zarar görmesine, hatta kısa devre nedeniyle aşırı ısınmasına yol açabilir.
• 12A üzerinde sürekli akım çekilmesi devrenin aşırı ısınmasına, korumanın devreye girmemesine veya devrenin kalıcı olarak arızalanmasına neden olabilir; kalıcı yüklerde akımın bu sınırın altında tutulması gerekir.
• Lehim işlemleri sırasında kısa devre oluşmaması için çalışma alanının ve kullanılan aletlerin yalıtımına dikkat edilmeli, hücreler bağlıyken pedler arasında metal alet gezdirilmemelidir.
• Hasarlı, şişmiş, aşırı deşarj olmuş veya farklı kapasite/marka karışımı 18650 hücrelerle birlikte kullanılmamalıdır; dengesiz hücreler koruma eşiklerinin beklenenden erken veya geç devreye girmesine yol açabilir.
• Devre kapalı ve havalandırmasız kutular içine yerleştirildiğinde yüksek akımda uzun süreli çalışma ısınmayı artırabilir; bu tür kullanımlarda havalandırma sağlanmalı veya akım daha düşük tutulmalıdır.
• Ekstra güvenlik önlemi olarak batarya paketinin ana hattına, çekilecek maksimum akıma uygun değerde ayrı bir sigorta eklenmesi önerilir.
