4S 16.8V 2A Li-ion & LiPo Batarya Şarj Devre

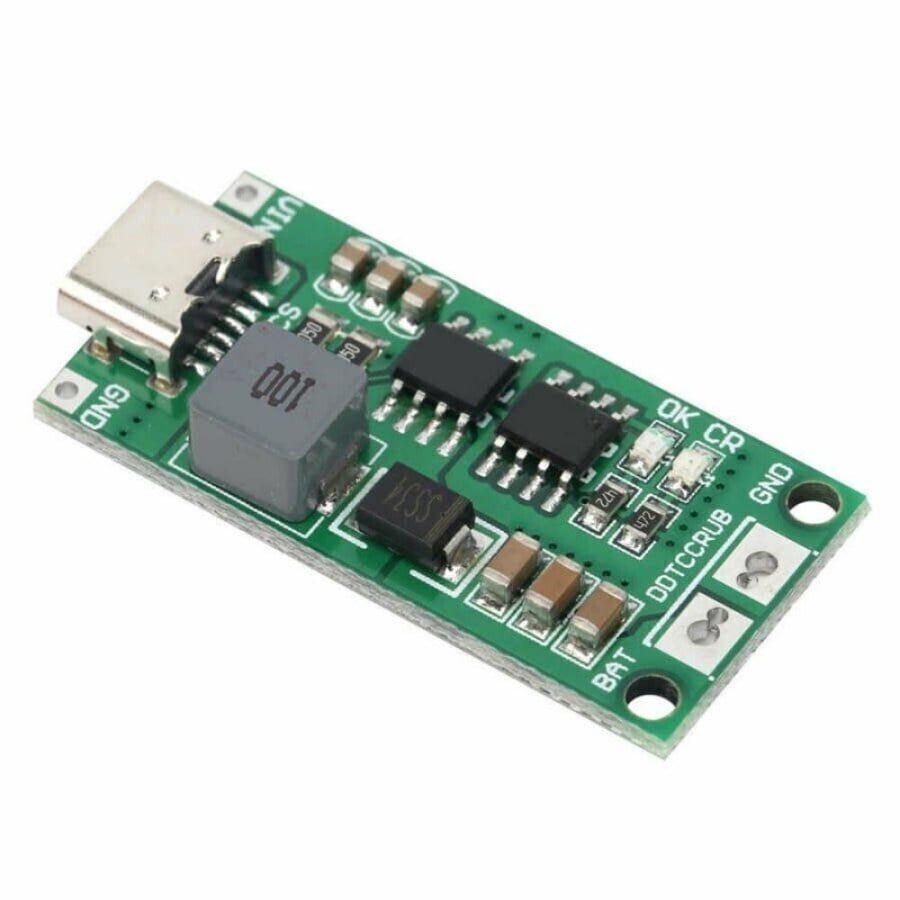

RN-0454, dört hücreli (4S) Li-ion ve LiPo lityum batarya paketlerini şarj etmek için tasarlanmış bir şarj devre kartıdır. 4S bir lityum paketin tam dolu gerilimi, hücre başına kabul edilen 4.2V standart değeri üzerinden hesaplandığında 16.8V'a karşılık gelir; bu devre de bataryayı bu gerilime kadar doldurur. Şarj işlemi, lityum bataryalarda yaygın olarak kullanılan CC/CV yöntemiyle, yani önce sabit akım (bu modelde en fazla 2A) ile hızlı doldurma, ardından gerilim hedef değere yaklaştığında sabit gerilim moduna geçerek akımı kademeli azaltma mantığıyla yürütülür. Bu sayede batarya hem makul bir sürede hem de aşırı şarj riski oluşturmadan doldurulur. Kart, 4S konfigürasyonlu Li-ion veya LiPo paket kullanan projelerde harici bir şarj devresi ihtiyacını karşılamak üzere düşünülmüştür ve genellikle bir güç kaynağı ile batarya paketi arasına bağımsız bir ara birim olarak yerleştirilir. Hücre sayısı ve şarj gerilimi 4S paketlere göre sabitlenmiş olduğundan, farklı hücre sayısına sahip veya farklı kimyaya sahip bataryalar için kullanılmamalıdır.

Teknik Özellikler

Öne Çıkan Özellikler

• 4S konfigürasyonlu Li-ion ve LiPo lityum batarya paketlerini tek bir devre üzerinden şarj edebilir.
• CC/CV şarj algoritması sayesinde bataryayı hem hızlı hem de güvenli şekilde doldurur.
• 2A'e kadar şarj akımı sunarak orta ve yüksek kapasiteli 4S paketlerde makul bir şarj süresi sağlar.
• Şarj sonu gerilimi, hücre başına 4.2V standardına göre ayarlanmış olup toplamda 16.8V'a ulaşır.
• Kompakt devre kartı yapısı sayesinde projelere ve şarj istasyonu tasarımlarına kolayca entegre edilebilir.
• Lityum bataryalarda aşırı şarj riskini azaltarak batarya ömrünün korunmasına katkı sağlar.
• CC/CV şarj mantığı paketin toplam gerilimini 16.8V ile sınırlar; hücre bazında 4.2V sınırının korunması için paketin kendi BMS'i veya harici dengeleme devresi gereklidir.
• Şarj sonu gerilimi, 4S konfigürasyonlu paketlerin nominal ve tam dolu gerilim aralığıyla uyumlu olacak şekilde 16.8V olarak belirlenmiştir.
• Basit giriş/çıkış bağlantı yapısı sayesinde ek bir mikrodenetleyici veya yazılım gerektirmeden bağımsız olarak çalışır.

Kullanım Alanları

• Arduino tabanlı gezici robot projelerinde kullanılan 4S lityum paketi bir şarj istasyonunda doldurmak.
• Elektrikli bisiklet veya scooter gibi küçük ölçekli elektrikli araçların 4S batarya gruplarını tekrar şarj etmek.
• Güneş paneliyle beslenen taşınabilir aydınlatma sistemlerinde gün içinde biriken 4S LiPo paketi gece kullanımı için şarj etmek.
• Drone veya RC araç bataryalarını uçuş ya da yarış sonrasında tekrar kullanıma hazırlamak üzere şarj etmek.
• Yedek güç sistemlerinde bekleme halindeki 4S lityum paketi periyodik olarak şarj etmek.
• Taşınabilir ses sistemi veya LED bar gibi 4S lityum paketle beslenen cihazların batarya bakımını ve şarjını yapmak.
• Elektrikli el aletlerinde (şarjlı tornavida, matkap gibi) kullanılan 4S lityum pil takımlarını servis veya bakım sırasında şarj etmek.
• Elektronik laboratuvarı veya atölye ortamında farklı 4S lityum paketlerin şarj davranışını gözlemlemek için referans bir şarj devresi olarak kullanmak.

Bağlantı ve Kullanım

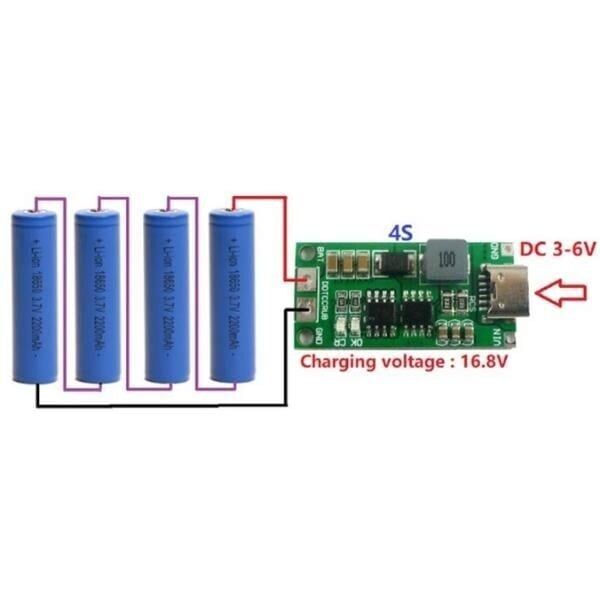

Devrenin güç giriş uçlarına, devrenin çalışması için gereken seviyede bir DC güç kaynağı bağlanır; çıkış uçlarına ise şarj edilecek 4S Li-ion/LiPo batarya paketinin uçları bağlanır. Giriş ve çıkış bağlantıları yapılırken kutupların (+ ve -) doğru eşleştirildiğinden mutlaka emin olunmalıdır, çünkü ters bağlantı hem devreye hem de bataryaya zarar verebilir. Güç kaynağı ve batarya bağlantıları sağlandıktan sonra devre şarj sürecini CC/CV algoritmasıyla otomatik olarak yönetir; kullanıcının şarj sırasında ayrıca bir akım veya gerilim ayarı yapmasına gerek yoktur. 2A'e kadar çıkan şarj akımı taşındığından giriş ve çıkış bağlantılarında yeterli kesitte kablo kullanılması ve lehim noktalarının sağlam yapılması önemlidir; ince veya gevşek bağlantılar akım altında ısınarak gerilim düşümüne ve verim kaybına yol açabilir. İlk kullanımda devrenin ve batarya bağlantı noktalarının birkaç dakika boyunca gözlemlenmesi, olası bir bağlantı veya ısınma sorununun erken fark edilmesini sağlar; şarj süreci ilerledikçe batarya gerilimini ara sıra bir voltmetre ile kontrol etmek de şarjın seyrini takip etmek açısından faydalıdır.

Paket İçeriği

• 1 adet RN-0454 4S 16.8V 2A Li-ion & LiPo batarya şarj devre kartı

Dikkat Edilmesi Gerekenler

• Bu devre yalnızca 4S (4 hücre seri) Li-ion veya LiPo paketler için uygundur; 2S, 3S, 5S gibi farklı hücre sayısına sahip bataryalarda kullanılmamalıdır, aksi halde batarya hatalı gerilimle şarj edilir.
• Giriş ve çıkış bağlantılarında kutup (+/-) yönü mutlaka kontrol edilmelidir; ters bağlantı devrede ve bataryada kalıcı hasara yol açabilir.
• 16.8V ve 2A'e kadar çıkan çıkış gücü nedeniyle şarj sırasında devre üzerinde ısınma görülebilir; devre havalandırması kısıtlı kapalı bir kutu içine monte edilecekse bu durum göz önünde bulundurulmalıdır.
• Devrede ayrı bir hücre dengeleme (balancing) fonksiyonu belirtilmediğinden, çok hücreli paketlerde uzun vadeli hücre dengesizliğini önlemek için bataryanın kendi BMS'i veya harici bir dengeleme çözümüyle birlikte kullanılması önerilir.
• Lityum bataryaların şarjı sırasında devre ve batarya gözetimsiz bırakılmamalı, yanıcı maddelerden uzak ve düz bir zeminde şarj yapılmalıdır.
• Şarjın tamamlanma anını netleştirmek için, üzerinde durum göstergesi bulunmayan kurulumlarda batarya gerilimi periyodik olarak ölçülerek 16.8V değerine ulaşılıp ulaşılmadığı kontrol edilmelidir.
• Bu devre Li-ion ve LiPo kimyasına göre tasarlanmıştır; LiFePO4 gibi farklı şarj gerilimi gerektiren lityum kimyalarına sahip bataryaların bu devre ile şarj edilmemesi gerekir.
• 2A'e kadar çıkan şarj akımı için giriş ve çıkış hatlarında yeterli kesitte kablo kullanılmalı, ince kablolarla yapılan bağlantılar akım altında aşırı ısınabilir.
