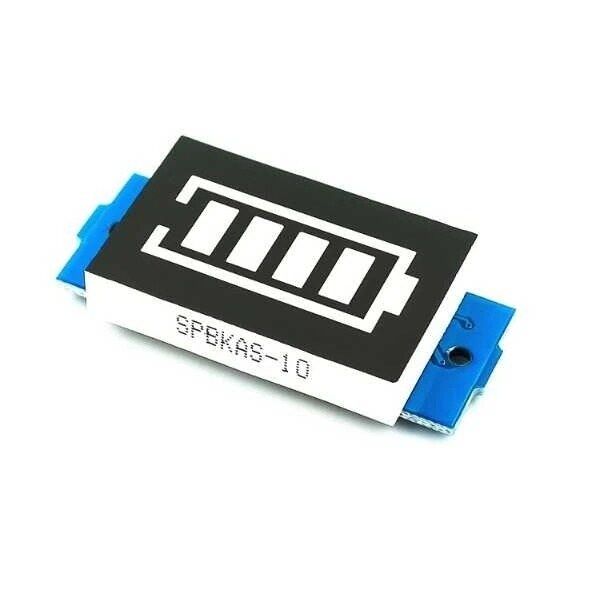

4S 18650 LiPo Lityum Batarya Kapasite Göstergesi Modülü

4S 18650 LiPo Lityum Batarya Kapasite Göstergesi Modülü, dört hücre seri bağlı (4S) lityum iyon veya LiPo pil paketlerinin anlık doluluk seviyesini gösteren küçük bir ölçüm kartıdır. Modül, pilin uçlarındaki toplam gerilimine göre kalan kapasiteyi kademeli bir LED göstergesine yansıtır; sayısal voltmetre yerine hızlı bir "ne kadar şarj kaldı" bilgisi sunar. Tetikleme butonuna basıldığında LED'ler doluluk oranına göre sırayla yanar, buton bırakılınca kısa bir süre sonra kendiliğinden söner. Elektrikli el aletleri, güç bankaları, drone ve robotik projeler gibi 4S lityum pil kullanan uygulamalarda pil durumunu hızlıca kontrol etmek için kullanılır.

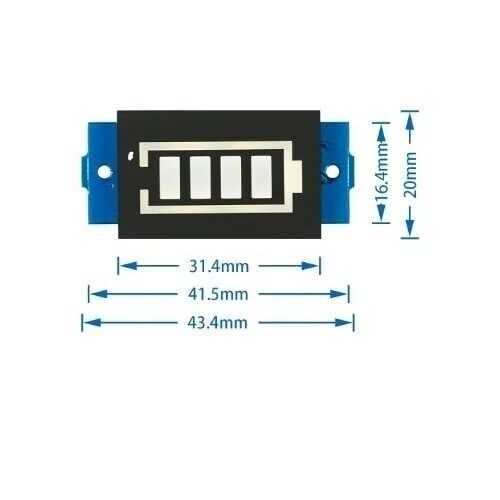

Teknik Özellikler

Öne Çıkan Özellikler

• Tek bakışta 4S pilin kalan doluluk seviyesini kademeli LED göstergesiyle sunar, sayısal değer okumaya gerek bırakmaz.
• Sürekli yanmadığı, yalnızca butona basıldığında çalıştığı için pil paketinden sürekli LED akımı çekmez.
• Buton bırakıldığında birkaç saniye içinde otomatik olarak söner, ekstra bir kapatma işlemi veya anahtar gerektirmez.
• Ek bir mikrodenetleyici, yazılım veya harici besleme kartı gerektirmeden, kart tek başına çalışır.
• Küçük boyutu sayesinde pil paketinin içine, bir proje kutusuna veya cihaz gövdesinin uygun bir bölmesine kolayca yerleştirilebilir.
• Sadece iki lehim noktası (B+ / B-) ile bağlanacak kadar basit bir montaj gerektirir, ayrı bir programlama veya kalibrasyon adımı istemez.
• Pil paketiyle birlikte kalıcı olarak monte edilebildiği için, cihazı sökmeden düzenli olarak doluluk kontrolü yapma imkânı sağlar.

Kullanım Alanları

• 4S lityum pille çalışan el tipi elektrikli tornavida veya matkabın kalan şarj seviyesini, kullanıcı işe başlamadan önce butona basıp LED'lere bakarak görmesini sağlamak.
• Drone veya çok pervaneli araçların uçuş öncesi güç paketinin doluluk durumunu, kalkıştan hemen önce hızlıca kontrol etmek.
• DIY güç bankası veya taşınabilir güç kaynağı projelerinde çıkış pil grubunun durumunu izlemek için kutunun dışına bir gösterge paneli olarak eklemek.
• Elektrikli bisiklet, scooter veya küçük robot platformlarının 4S lityum takım pilinde kalan kapasiteyi sürücüye veya operatöre gösterge butonuyla bildirmek.
• Robotik ve otomasyon projelerinde ana güç pilinin tükenmeye yaklaştığını görsel olarak fark edip, cihazı durdurmadan önce zamanında şarja almak.
• Yedek güç amacıyla depoda saklanan 4S pil paketlerinin periyodik bakım kontrollerinde hızlı bir gerilim/doluluk taraması yaparak derin deşarjı önlemek.
• Ölçü aleti olmadan sahada veya atölyede 4S pil paketinin şarj edilmesi mi yoksa kullanılmaya devam mı edilmesi gerektiğine hızlıca karar vermek.

Bağlantı ve Kullanım

Modülün B+ ve B- olarak işaretli uçları, ölçülecek 4S pil paketinin sırasıyla pozitif ve negatif kutuplarına lehimlenir; kalıcı montaj planlanıyorsa ince kablo ile ara bağlantı yapılması lehim noktalarındaki mekanik yükü azaltır. Bağlantı doğru yapıldıktan sonra kart üzerindeki tetikleme butonuna basıldığında LED'ler pilin o anki doluluk oranına göre sırayla yanar ve gerilim seviyesi hakkında görsel bir fikir verir. Buton bırakıldığında LED'ler kısa bir süre sonra kendiliğinden söner, bu yüzden okuma sırasında butonu basılı tutmak yeterlidir; ayrıca göstergeyi sürekli yanık bırakan bir anahtar yoktur. En tutarlı sonucu almak için ölçümü pil yük altında değilken, yani cihaz çalışmıyorken veya şarj cihazına bağlı değilken yapmak tavsiye edilir. Ters kutuplama modülün veya bağlı pil paketinin zarar görmesine yol açabileceğinden, B+ ve B- bağlantılarının pilin gerçek + ve - uçlarıyla doğru eşleştiğinden bağlantı öncesinde mutlaka emin olunmalıdır. İlk kullanımdan önce, bilinen bir doluluk seviyesindeki bir pille kısa bir deneme yaparak LED'lerin beklenen sırayla yanıp yanmadığını kontrol etmek, kalıcı montajdan önce olası bir bağlantı hatasını erken fark etmenizi sağlar.

Paket İçeriği

• 1 x 4S 18650 LiPo Lityum Batarya Kapasite Göstergesi Modülü (PCB kart)
• Pil (18650 hücre) dahil değildir, modül tek başına satılmaktadır
• Bağlantı kablosu veya konnektör ürüne dahil değildir; bağlantı lehim ile kendiniz yapılır

Dikkat Edilmesi Gerekenler

• Modülü yalnızca 4S (4 hücre seri) lityum pil paketleriyle kullanın; farklı hücre sayısına sahip (örneğin 3S veya 5S) paketlerde gösterge yanlış okuma yapabilir veya modül zarar görebilir.
• B+ ve B- bağlantılarını kesinlikle ters yapmayın; ters polarite modülü kalıcı olarak bozabilir ve bağlı pil paketine de zarar verebilir.
• Modül pilin toplam gerilimini ölçtüğü için gösterge yaklaşık bir doluluk tahmini sunar; hücre dengesi, iç direnç veya pil sağlığı gibi detayları yansıtan hassas bir kapasite ölçüm cihazı değildir.
• Aşırı deşarj olmuş veya hücreleri arasında dengesizlik (balanssızlık) bulunan pil paketlerinde gösterge yanıltıcı sonuç verebilir; kritik uygulamalarda ayrıca bir BMS veya hücre dengeleme devresi kullanılması önerilir.
• Pil şarj olurken veya ağır yük altındayken alınan okuma, dinlenme halindeki gerçek doluluk seviyesinden farklı çıkabilir; mümkünse ölçümü pil kullanılmıyorken (yüksüz haldeyken) yapın.
• Kartı nemden, tozdan ve kısa devreye yol açabilecek iletken yüzeylerden uzak tutun; açıkta kalan lehim noktalarının metal parçalara temas etmediğinden emin olun.
• Lehim işlemleri sırasında pedleri aşırı ısıtmaktan kaçının; ince PCB yolları uzun süreli veya aşırı ısıyla zarar görebilir.
