4S 30A 14.8V BMS 18650 Li-ion LiPo Batarya Denge Koruma Kartı

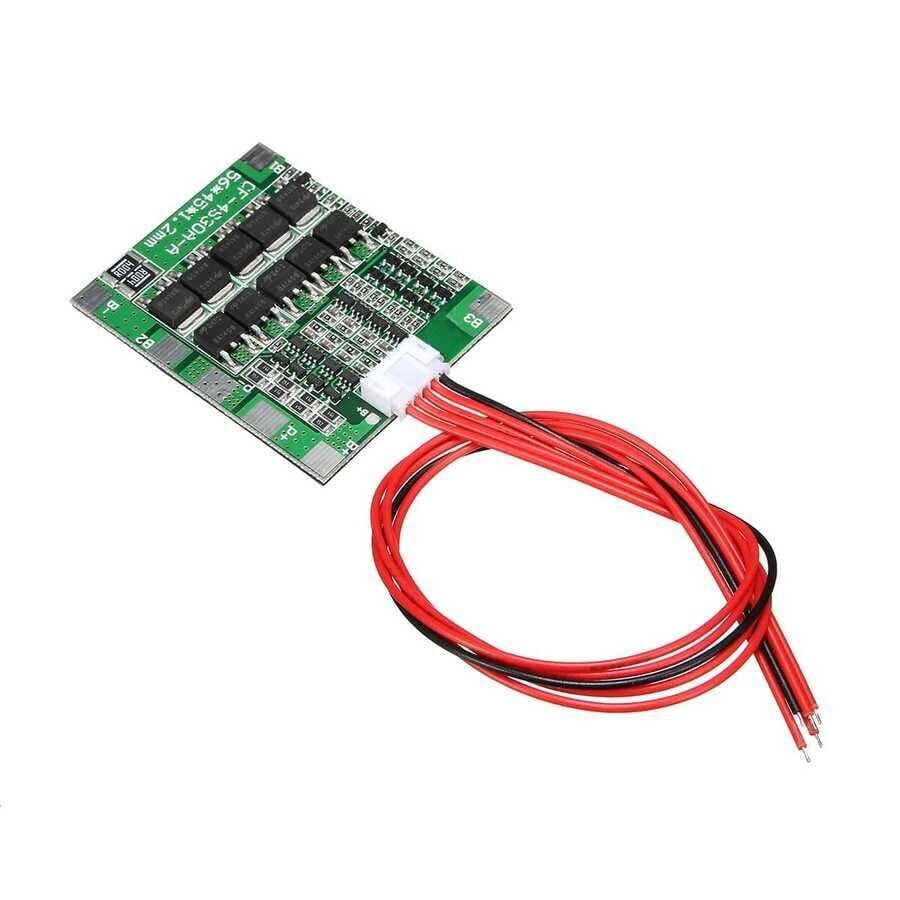

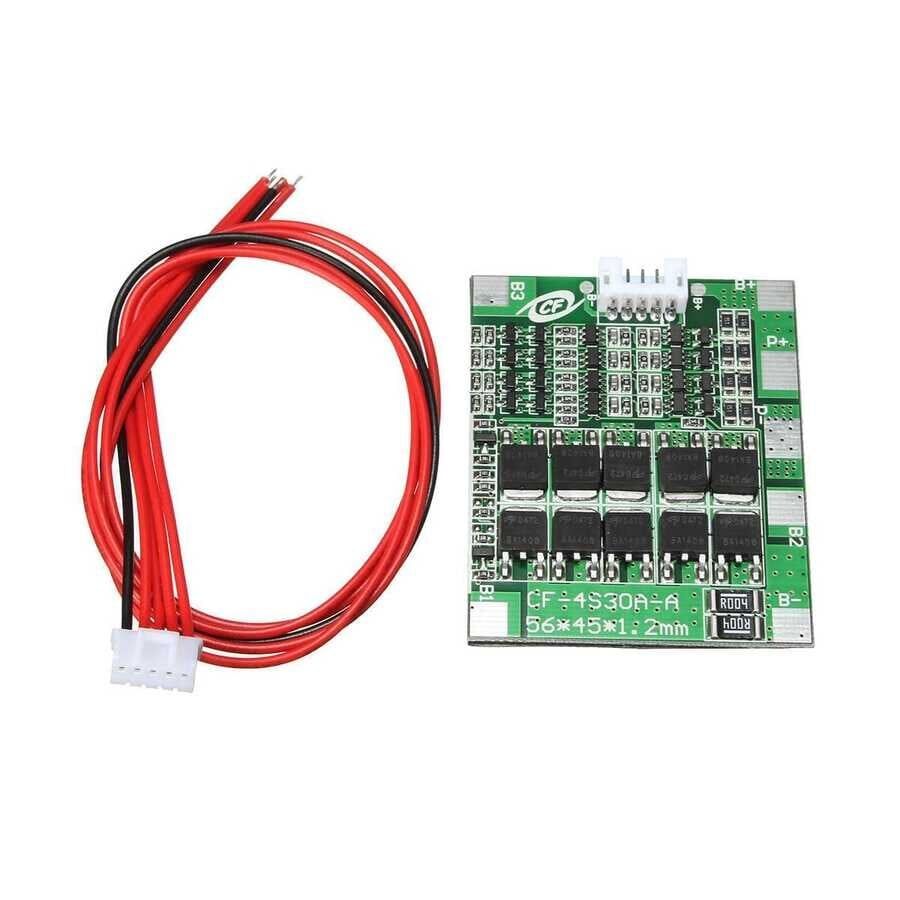

4S 30A 14.8V BMS 18650 Li-ion LiPo Batarya Denge Koruma Kartı, dört adet Li-ion veya LiPo hücrenin seri bağlandığı 14,8V sınıfı batarya paketlerinde şarj ve deşarj güvenliğini sağlayan bir batarya yönetim devresidir. Kart, paket içindeki her hücrenin gerilimini ayrı ayrı izler; hücrelerden biri aşırı şarj ya da aşırı deşarj sınırına yaklaştığında veya devreden aşırı akım ya da kısa devre geçtiğinde güç hattını otomatik olarak keserek hem bataryayı hem de bağlı cihazı korur. Şarj sırasında hücreler arasındaki gerilim farkını azaltan pasif dengeleme özelliği sayesinde hücreler dengeli kalır. 30A akım kapasitesiyle elektrikli araç ve güç aleti gibi yüksek akım çeken 4S paketlerde kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• 30A sürekli akım kapasitesi sayesinde motor sürücü, elektrikli araç ve güç aleti gibi yüksek akım çeken uygulamalarda kesintisiz güç aktarımı sağlar.
• Dört hücreyi ayrı ayrı izleyerek şarj sırasında pasif dengeleme yapar, hücreler arasındaki gerilim farkının zamanla büyüyüp paket kapasitesini düşürmesini önler.
• Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre durumlarında güç hattını otomatik olarak keserek hem batarya hücrelerini hem de bağlı devreyi olası hasardan korur.
• Kompakt PCB boyutu sayesinde farklı batarya paketi gövdelerine ve dar kutu tasarımlarına kolayca yerleştirilebilir, ek yer kaplamaz.
• Ana güç hattı ile hücre dengeleme hattının ayrı uçlarda tutulması, montaj sırasında kablolamayı sadeleştirir ve olası bir arızada hata ayıklamayı kolaylaştırır.
• 4S yapılandırmasına özel tasarlandığı için 14,8V sınıfı Li-ion ve LiPo paketlerde ek bir gerilim dönüştürme devresine ihtiyaç duymadan doğrudan kullanılabilir.
• Pasif koruma devresi olması sayesinde ek bir yazılım veya mikrodenetleyici yapılandırması gerektirmez, paket kurulduğu andan itibaren korumaya başlar.

Kullanım Alanları

• 4 adet 18650 hücreyle kurulan 14,8V'luk elektrikli scooter veya elektrikli bisiklet batarya paketlerinde, sürüş sırasında hücrelerin aşırı deşarj olmasını önleyen koruma katmanı oluşturmak.
• Kendin yap taşınabilir güç bankası veya yedek güç kaynağı projelerinde batarya paketinin şarj/deşarj döngüsünü güvenli gerilim sınırlarında tutmak.
• Şarjlı matkap, tornavida ve testere gibi kablosuz el aletleri için özel üretilen 4S batarya paketlerinde hücre güvenliğini sağlamak.
• Robot, İHA ve model araç gibi ani yüksek akım çeken projelerde batarya paketinin aşırı deşarjdan ve kısa devreden korunmasını sağlamak.
• Güneş paneliyle gün içinde şarj edilen taşınabilir aydınlatma veya LED şerit güç kaynağı sistemlerinde, enerji depolayan Li-ion paketlerin gece boyunca güvenli deşarjını sağlamak.
• Elektrikli kaykay veya elektrikli el arabası gibi orta güçlü tekerlekli araçların batarya kutusunda koruma devresi olarak entegre etmek.
• Laboratuvar veya atölye ortamında test amaçlı kurulan çok hücreli Li-ion paketlerinde, yanlışlıkla aşırı şarj edilme riskine karşı ek güvenlik katmanı olarak kullanmak.

Bağlantı ve Kullanım

Kartın P+ ve P- uçları, paketin toplam çıkış hattına bağlanarak şarj cihazı veya yük ile paket arasındaki ana güç yolunu oluşturur. B- ucu paketin en eksi ucuna, B1, B2 ve B3 uçları sırasıyla hücreler arasındaki bağlantı noktalarına, B+ ucu ise paketin en artı ucuna bağlanır; bu dengeleme hattı sayesinde kart her hücrenin gerilimini tek tek ölçebilir ve gerektiğinde dengeleyebilir. Hücreler seri bağlandıktan sonra önce dengeleme hattı, ardından ana güç hattı lehimlenerek kart devreye alınır; lehimleme bittikten sonra yük veya şarj cihazı bağlanmadan önce bir multimetre ile P+ ve P- arasındaki gerilimin beklenen 14,8V - 16,8V aralığında olduğu doğrulanmalıdır. Bağlantılar doğrulandıktan sonra şarj cihazı P+/P- uçları üzerinden, kullanılacak devre veya cihaz da yine aynı uçlar üzerinden bağlanarak sistem çalışır hale getirilir. İlk kurulumdan sonra bir süre gözlem yapılması, kartın ve lehim noktalarının ısınıp ısınmadığının elle kontrol edilmesi, bağlantı hatalarının erken fark edilmesini sağlar; herhangi bir aşırı ısınma veya koku fark edilirse sistem hemen devreden çıkarılmalı ve bağlantılar yeniden gözden geçirilmelidir.

Paket İçeriği

• 1 adet 4S 30A 14,8V BMS denge koruma kartı
• Bağlantı kabloları, konnektörler ve 18650 hücreler dahil değildir
• Kart lehim padleri üzerinden bağlanacak şekilde teslim edilir, ayrıca bir montaj kılavuzu veya bağlantı şeması bulunmaz, bağlantı sırası kullanıcı tarafından planlanmalıdır

Dikkat Edilmesi Gerekenler

• Kart yalnızca 4S (4 hücre seri) yapılandırması için tasarlanmıştır; farklı hücre sayısıyla kullanılması hatalı koruma, dengesiz şarj veya hücre hasarına yol açabilir. Yeni birleştirilen hücrelerin ilk kullanım öncesinde birbirine yakın gerilimde olması, dengeleme devresinin başlangıçta gereksiz yere uzun süre çalışıp ısınmasını önler.
• Dengeleme hattı uçları (B-, B1, B2, B3, B+) yanlış sırada veya yanlış hücre arasına bağlanırsa kart kalıcı olarak hasar görebilir ve hücreler hatalı dengelenebilir.
• 30A üzerinde sürekli çekilen akımlarda kart ve bağlantı noktaları aşırı ısınabileceğinden uygulamanın akım ihtiyacı bu sınırın belirgin altında tutulmalı ve kart, nem veya iletken toza karşı kapalı bir kutu içine yerleştirilmelidir.
• Lehimleme sırasında kısa süreli temas ve düşük lehim sıcaklığı tercih edilmeli, PCB üzerindeki hassas koruma bileşenleri aşırı ısıya maruz bırakılmamalıdır.
• P+/P- ve B hatlarında ters polarite bağlantısı kalıcı hasara yol açabileceğinden bağlantı yapılmadan önce her uç mutlaka multimetre ile kontrol edilmelidir.
• Kart, Li-ion ve LiPo dışındaki farklı kimyasal yapıdaki bataryalarla (örneğin LiFePO4) uyumluluğu doğrulanmadan kullanılmamalıdır, çünkü koruma eşikleri kimyaya göre değişir.
