4S 40A LiPo & Li-ion 18650 Batarya Korumalı Balanslı Devre

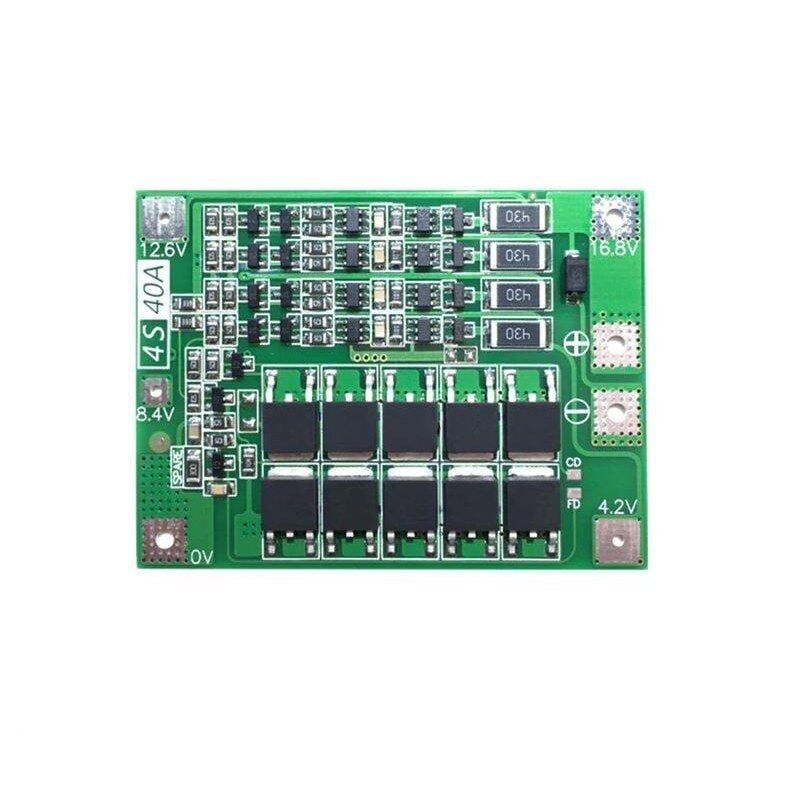

4S 40A LiPo & Li-ion 18650 Batarya Korumalı Balanslı Devre, dört hücre seri bağlı (4S) lityum polimer veya 18650 li-ion batarya paketlerini şarj ve deşarj sırasında güvenli sınırlar içinde tutan bir koruma kartıdır. Kart her hücrenin voltajını ayrı ayrı izler; aşırı şarj, aşırı deşarj, kısa devre veya aşırı akım durumunda MOSFET anahtarlarını keserek bataryayı korur. Pasif dirençli dengeleme özelliği, şarj sırasında hücreler arasındaki voltaj farkını azaltarak paketin ömrünü uzatır. 40A sürekli akım kapasitesiyle yüksek güç çeken motor sürücü ve elektrikli araç projelerinde temel bir güvenlik katmanı oluşturur.

Teknik Özellikler

Öne Çıkan Özellikler

• 4 hücreli LiPo ve Li-ion 18650 paketlerinde hem şarj hem deşarj yönünde tek kart üzerinden koruma sağlar.
• 40A'e kadar sürekli akım çekilen yüksek güçlü uygulamalarda kesintisiz çalışacak şekilde tasarlanmıştır.
• Pasif dirençli balans devresi, şarj sırasında hücreler arasındaki voltaj farkını otomatik olarak azaltır ve paketin dengeli yaşlanmasına yardımcı olur.
• Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre durumlarının her biri için ayrı bir koruma eşiği bulunur.
• Koruma şartı ortadan kalktığında devre çoğu durumda kullanıcı müdahalesi olmadan normale döner.
• B+/B- ve P+/P- olarak ayrılmış giriş ve çıkış uçları sayesinde şarj ve deşarj hatları tek bir kart üzerinden yönetilebilir.
• Kompakt PCB tasarımı sayesinde batarya paketinin içine veya hemen yanına kolayca yerleştirilebilir.

Kullanım Alanları

• 4S LiPo paketiyle beslenen RC araç ve dronların batarya paketine kısa devre ve aşırı deşarj koruması eklemek.
• Çocuk aracı, küçük elektrikli scooter veya RC araç gibi 14,8V besleme kullanan taşıtlarda 18650 hücrelerden oluşturulan 4S paketi yönetmek.
• Güneş enerjisiyle beslenen sistemlerde 4S Li-ion paketinin şarj kontrolörüyle birlikte hücre dengesini korumak.
• Taşınabilir güç kaynağı veya akü takviye (jump starter) projelerinde yüksek akım çekişlerinde bataryayı korumak.
• DIY elektrikli el aletlerinde (matkap, tornavida) 4S batarya paketi üzerinde aşırı akım koruması sağlamak.
• Robotik projelerde motor sürücülerin ani akım taleplerine karşı besleme bataryasını koruma altına almak.
• Kendi 4S 18650 batarya paketini birleştiren maker ve hobi elektronikçilerinin paketine temel şarj/deşarj güvenliği eklemek.

Bağlantı ve Kullanım

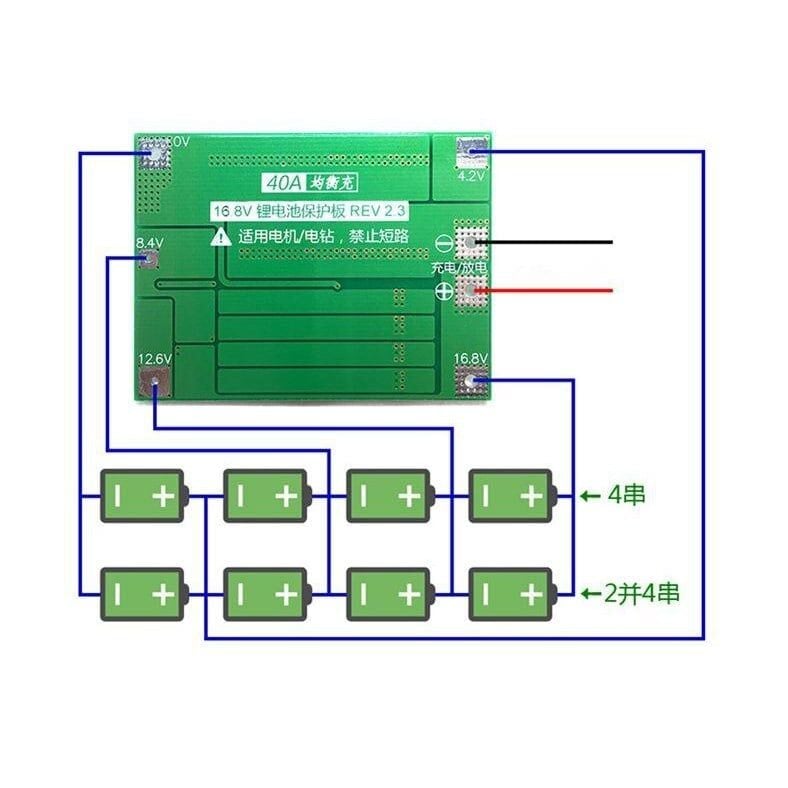

Kartın B- ucu batarya paketinin en eksi kutbuna, dengeleme kablo grubunun ilk ucu ise ilk hücrenin pozitif kutbuna bağlanır; kalan dengeleme telleri sırasıyla her hücre birleşim noktasına ve son olarak paketin en pozitif ucuna (B+) takılır. Yük veya şarj cihazı P+ ve P- uçlarına bağlanır; bu sayede hem şarj hem deşarj akımı aynı MOSFET anahtarları üzerinden P hattına yönlendirilir. Bağlantı yapılırken hücre sırasının karıştırılmaması gerekir, çünkü ters veya eksik sıralı bir dengeleme bağlantısı koruma devresine zarar verebilir. Kartın P- ve P+ uçlarına bağlanacak yükün, kartın belirtilen 40A sürekli akım sınırını aşmayacak şekilde seçilmesi önerilir. İlk bağlantıdan sonra, kart yüksüz durumdayken her hücrenin voltajı bir multimetre ile ölçülerek dengeleme uçlarının doğru hücrelere geldiği ve montajın hatasız yapıldığı teyit edilmelidir. Güç ucu bağlanmadan önce tüm lehim noktalarının birbirine temas etmediğinden ve yalıtımının sağlam olduğundan emin olunmalı, kart nihai yerine monte edilmeden önce kısa bir süre yüksüz olarak çalışması izlenmelidir.

Paket İçeriği

• 1 adet 4S 40A LiPo & Li-ion 18650 Batarya Korumalı Balanslı Devre (BMS kartı)
• Karta lehimlenmiş güç (B+/B-, P+/P-) ve hücre dengeleme bağlantı uçları
• Ürünle birlikte ayrı bir kullanım kılavuzu bulunmaz; bağlantı noktaları kart üzerinde etiketlenmiştir
• Batarya paketi, şarj cihazı ve bağlantı kabloları ürüne dahil değildir; kart tek başına bir koruma devresi olarak gönderilir

Dikkat Edilmesi Gerekenler

• Hücre sayısını (4S) ve batarya kimyasını (LiPo/Li-ion) doğru eşleştirin; kartı 3S veya 5S gibi farklı hücre sayısına sahip bir pakette kullanmayın, çünkü koruma eşikleri yalnızca 4S paketler için ayarlanmıştır ve bataryayı riske atar.
• B+/B- ve P+/P- uçlarını birbirine karıştırmayın; yanlış bağlantı MOSFET anahtarlarına, karta veya bağlı olduğu cihaza kalıcı zarar verebilir.
• Dengeleme kablolarını hücre sırasına göre doğru şekilde bağlayın, aksi halde dengeleme hatalı çalışabilir ve hücrelerden biri fark edilmeden aşırı şarj olabilir.
• 40A'e yakın sürekli akım çekişlerinde kart ısınabilir; yüksek akımlı kullanımda yeterli hava akımı sağlanmalı veya ek soğutma önlemi alınmalıdır.
• Kartı nemden ve kısa devreye yol açabilecek iletken yüzeylerden uzak, izoleli bir muhafaza içinde kullanın; PCB üzerindeki bakır izler ve lehim noktaları dışarıdan temasa açık bırakılmamalıdır.
• Aşırı deşarj koruması devreye girdiğinde çıkışın yeniden aktifleşmesi için bataryanın bir şarj cihazına bağlanması gerekebilir; bu durum arıza değildir ve koruma devresinin tasarım gereği çalışmasıdır.
