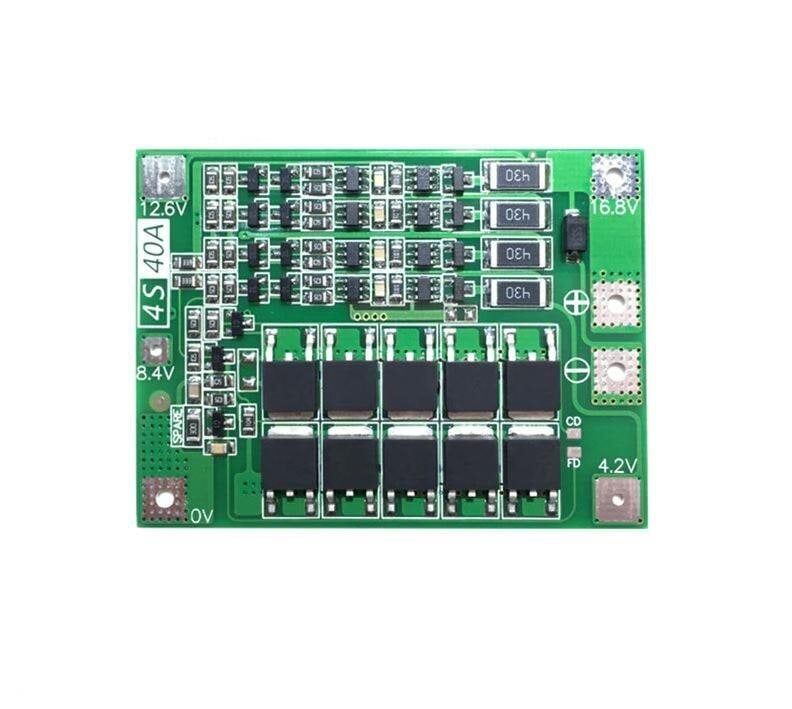

4S 40A LiPo & Li-ion 18650 Batarya Koruma Devresi (Balanslı)

4S 40A LiPo & Li-ion 18650 Batarya Koruma Devresi, dört hücreden oluşan seri (4S) bağlı lityum batarya paketlerini aşırı şarj, aşırı deşarj, kısa devre ve aşırı akım gibi risklere karşı koruyan bir BMS (Battery Management System) kartıdır. Devre üzerindeki koruma IC'si, pil paketindeki her hücrenin gerilimini tek tek izler; herhangi bir hücre güvenli sınırların dışına çıktığında devredeki MOSFET'ler şarj veya deşarj yolunu anlık olarak keserek hücrelerin kalıcı hasar görmesini önler. Seri bağlı hücrelerde üretim toleransları ve kullanım sırasında oluşan küçük kapasite farkları zamanla hücreler arasında gerilim sapmasına yol açar; bu sapma dengelenmezse bazı hücreler diğerlerinden önce tam şarj veya tam deşarj noktasına ulaşır ve paketin kullanılabilir kapasitesi ile ömrü kısalır. Balanslı versiyon olduğu için şarj sırasında hücreler arasında oluşan bu gerilim farkını pasif dirençli dengeleme ile azaltır, böylece dört hücre birbirine yakın gerilim seviyelerinde şarj olur ve paketin toplam kapasitesi daha verimli kullanılır. Koruma devresi olmadan aşırı şarj, aşırı deşarj veya kısa devre durumunda lityum hücrelerde aşırı ısınma ve şişme riski oluşabileceğinden, bu tür bir BMS kartı seri bağlı pil paketlerinde temel bir güvenlik bileşeni olarak kabul edilir. 40A'e kadar sürekli akım kapasitesi sayesinde şarjlı el aletleri, elektrikli araç paketleri, güç bankaları ve yüksek akım çeken DIY batarya projelerinde tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Dört hücreli (4S) Li-ion/LiPo paketler için 40A'e kadar sürekli deşarj akımını güvenle taşır.
• Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akım korumalarını tek bir kart üzerinde birleştirir.
• Pasif dirençli hücre dengeleme özelliği sayesinde şarj sırasında hücreler arasındaki gerilim farkını azaltır.
• B-/B+ ve P-/P+ uçlarını ayrı tutarak şarj ve deşarj hatlarını birbirinden bağımsız şekilde yönetir.
• Kompakt PCB tasarımı sayesinde dar batarya paketi gövdeleri içine kolayca yerleştirilebilir.
• Her hücre için ayrı balans kablosu bağlantı noktası sunarak hücre gerilimlerinin tek tek izlenmesini sağlar.
• Şarj ve deşarj yolları ayrı anahtarlarla yönetildiğinden aşırı şarj durumunda yalnızca şarj yolu, aşırı deşarj durumunda ise yalnızca deşarj yolu kesilir.
• Lehim padleri üzerinden kalın kablo bağlantısına uygun tasarımı sayesinde 40A seviyesindeki akımlarda düşük direnç sağlar.

Kullanım Alanları

• Şarjlı tornavida veya matkap gibi el aletlerinde 4S 18650 pil paketinin şarj/deşarj güvenliğini sağlamak.
• Elektrikli scooter veya bisiklet batarya paketlerinde hücreler arası dengesizliği önlemek için BMS olarak kullanmak.
• DIY güç bankası veya taşınabilir güç kaynağı projelerinde çıkış hattını aşırı akım ve kısa devreye karşı korumak.
• RC modellerde kullanılan LiPo paketlerinde şarj sırasında hücreleri dengeleyerek kapasite kaybını azaltmak.
• Güneş enerjili küçük ölçekli depolama sistemlerinde 4S lityum batarya bankının aşırı şarj/deşarj korumasını üstlenmek.
• Kamp lambası, taşınabilir aydınlatma veya elektrikli el aleti akü paketlerinde koruma katmanı oluşturmak.
• Eski hücrelerden yeniden paketlenmiş (repack) 4S batarya gruplarında hücreler arası dengesizliği azaltıp güvenli kullanım süresini uzatmak.
• Elektronik eğitim ve laboratuvar ortamlarında öğrencilere seri lityum paketlerde koruma devresinin çalışma mantığını göstermek için kullanmak.

Bağlantı ve Kullanım

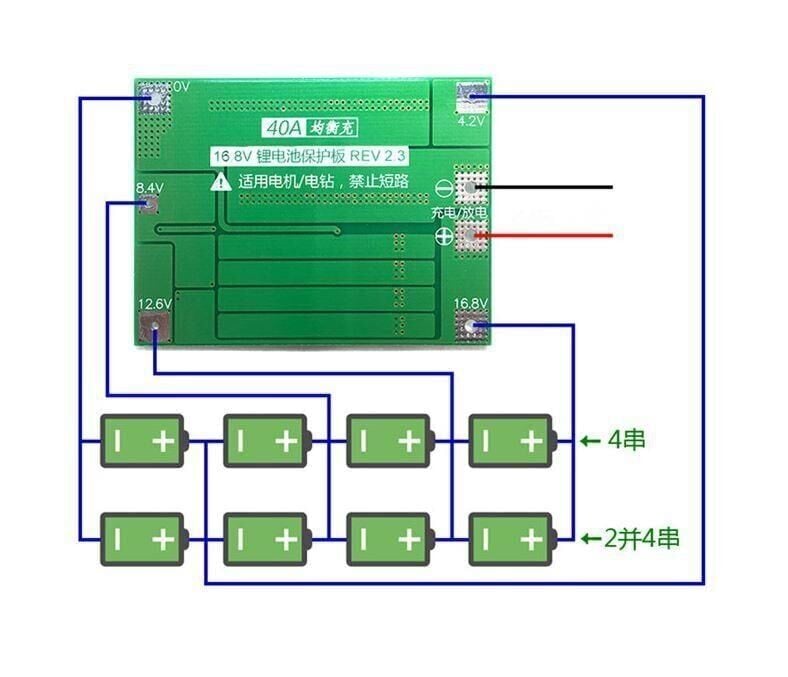

Kartın B- ucu pil paketinin en alt (eksi) ucuna, B+ ucu ise paketin en üstteki hücresinin artı ucuna bağlanır; P- ve P+ uçları ise yük (motor, sürücü, cihaz) veya şarj cihazına giden hattı oluşturur. Dört hücreli paket için ayrılmış balans kabloları, hücreler arasındaki her bağlantı noktasına sırasıyla bağlanarak devrenin her hücrenin gerilimini ayrı ayrı okumasını sağlar. Şarj işlemi P+ / P- uçları üzerinden yapılır; devre üzerindeki şarj ve deşarj MOSFET'leri bu iki yolu birbirinden bağımsız kontrol ettiği için bir hücre limit dışına çıktığında yalnızca ilgili yol otomatik olarak kesilir. Kart lehimlenirken B- ve P- hatlarının yeterince kalın kablo ile bağlanması, 40A seviyesindeki akımlarda gerilim düşümünü ve ısınmayı azaltır. İlk bağlantıdan önce her hücrenin gerilimi multimetre ile tek tek ölçülüp 4 hücrenin de birbirine yakın seviyede olduğu doğrulanmalı, aşırı gerilim farkı olan hücreler kartı bağlamadan önce ayrıca dengelenmelidir. Balans kabloları takılırken sıra karışırsa kart hücreleri yanlış eşleştirerek hatalı gerilim okuyabilir; bu nedenle kablolar pil paketindeki hücre dizilimiyle aynı sırada, B- ucundan B+ ucuna doğru takılmalıdır.

Paket İçeriği

• 1 adet 4S 40A BMS batarya koruma kartı (balans destekli)
• Ek kablo, konnektör veya batarya hücresi pakete dahil değildir

Dikkat Edilmesi Gerekenler

• B- ve B+ uçlarının ters bağlanması devrede kalıcı hasara veya kısa devreye yol açabilir; bağlantıdan önce polarite mutlaka kontrol edilmelidir.
• Balans kabloları hücre sırasına göre doğru noktalara bağlanmalıdır; yanlış sıralama hücrelerin hatalı gerilimde okunmasına ve yanlış koruma tetiklenmesine neden olabilir.
• 40A'e yakın sürekli akım çekilen uygulamalarda kart üzerindeki bakır izler ve lehim noktaları ısınabilir; yeterli soğutma ve kalın kablo kullanımı önerilir.
• Kart hücreleri dengeler ancak kendisi bir şarj cihazı değildir; paketin şarjı için harici, 4S paketlere uygun bir şarj kaynağı gereklidir.
• Kartın nem, toz ve fiziksel darbeye karşı ısı büzüşmeli kılıf veya uygun bir muhafaza ile izole edilmesi önerilir.
• Hücreler uzun süre aşırı deşarj eşiğinin altında kalırsa, kartın tekrar aktifleşmesi için hücrelerin dikkatli ve kontrollü şekilde şarj edilmesi gerekebilir.
• Kart 40A'lik sürekli akım için tasarlanmıştır; bu değerin üzerinde kısa süreli çekişler dahi kartın koruma devresini erken tetikleyebilir veya bakır izlerde kalıcı hasara yol açabilir.
• Farklı yaşta veya farklı kapasitede hücrelerin aynı 4S pakette bir arada kullanılması dengeleme devresinin yükünü artırır; mümkünse aynı parti ve benzer sağlıkta hücreler tercih edilmelidir.
