4S LiPo Batarya Kapasite Göstergesi

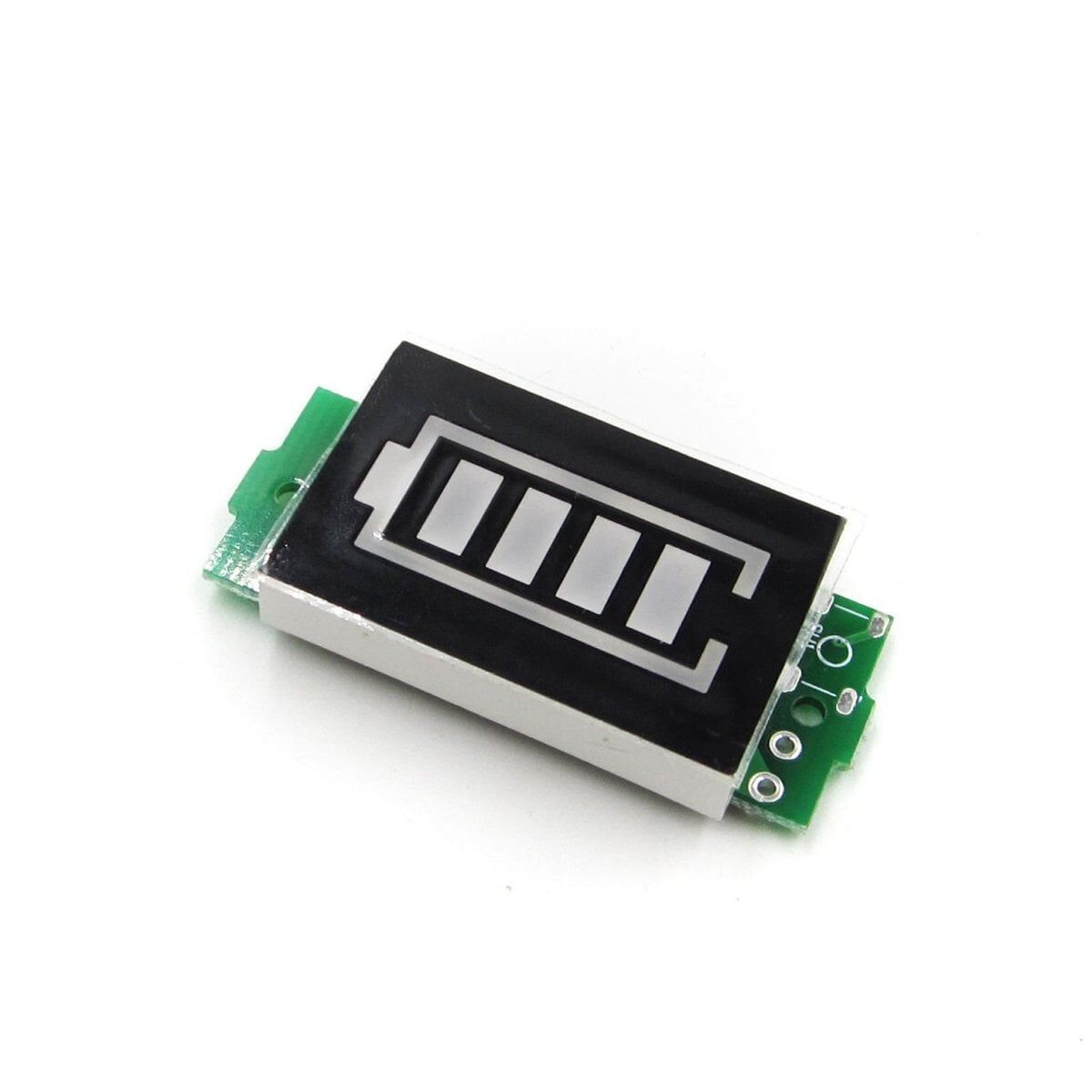

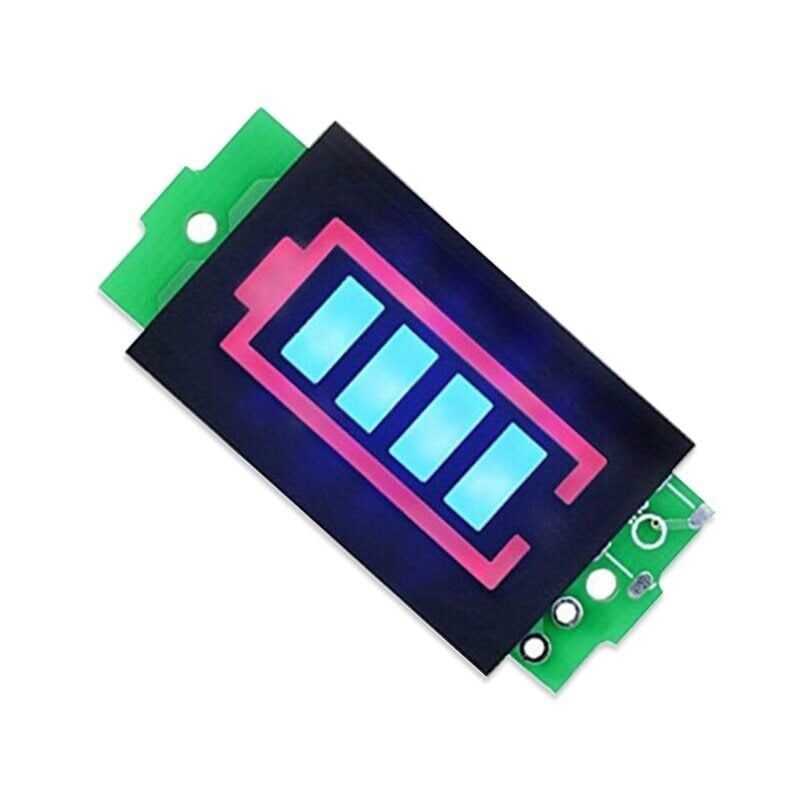

4S LiPo Batarya Kapasite Göstergesi, 4 hücreli (14.8 V nominal) lityum polimer ve lityum-iyon paketlerin gerilimini ölçüp kalan doluluğu batarya ikonu şeklindeki 4 bölmeli bir LED göstergede gösteren küçük bir karttır. Modül ölçtüğü paketin kendisinden beslenir; ayrı güç kaynağı, mikrodenetleyici, kod veya kalibrasyon gerektirmez — artı ve eksi ucu bağlandığı anda çalışır. Eşikleri 4S ölçeğine göre ayarlı gelir: doluluğu dört kademe halinde gösterir, 13.2 V altına düşüldüğünde bütün barları söndürerek paketin boşaldığını bildirir. Drone, RC araç, mobil robot ve 4S 18650 paketiyle yapılan taşınabilir güç kutusu gibi projelerde "daha ne kadar var?" sorusunu multimetre çıkarmadan cevaplamak için kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• Ayrı besleme istemez: ölçtüğü paketten yalnızca ~5 mA çeker, ek kablo tesisatı gerektirmez.
• Kurulum gerektirmeyen çalışma — mikrodenetleyici, kod, kütüphane veya kalibrasyon yok; iki ucu lehimlemek yeterli.
• Telefon batarya simgesine benzeyen 4 bölmeli ikon göz ucuyla okunur; sayısal değer yorumlamak gerekmez.
• 13.2 V altında barların tamamı söner ve geriye yalnızca boş batarya çerçevesi kalır; "boş" durumu diğer kademelerle karıştırılmaz.
• 45 × 20 mm gövde, 8 mm yükseklik ve yaklaşık 6 g ağırlık; robot gövdesine, pil kutusuna veya panel kapağına gömülebilecek kadar küçük ve hafif.
• Eşikler 4S ölçeğine göre ayarlanmış gelir; kullanıcı kalibrasyonu gerekmez.
• Aynı kart ailesinin 1S–8S sürümleri bulunduğundan farklı hücre sayılı paketlerin olduğu bir atölyede tek tip gösterge düzenine geçilebilir.

Kullanım Alanları

• 4S LiPo kullanan RC araba, tekne ve model uçaklarda kalkış/sürüş öncesi paket kontrolü
• FPV drone pil rafında hangi paketin dolu, hangisinin boş olduğunu tek bakışta ayırmak
• 14.8 V paketle beslenen mobil robot, robot kolu ve izli platformlarda gövdeye gömülü doluluk göstergesi
• 4S 18650 paketiyle yapılan taşınabilir güç kutusu / DIY power bank projelerinde ön panel göstergesi
• Küçük solar ve off-grid kutularda — yalnızca 4S Li-ion veya Li-Po paketle kurulmuş olanlarda — depo durumunun göz ucuyla izlenmesi; kurşun-asit ve LiFePO4 bankalar için uygun değildir
• Kamp kutusu, portatif aydınlatma, saha ölçüm çantası gibi kendi 4S bataryasını taşıyan cihazlarda pil seviyesi paneli
• Atölyede bekleyen yedek 4S paketlerde kaba doluluk kontrolü (hassas depolama gerilimi ölçümü için multimetre gerekir)

Bağlantı ve Kullanım

Kartın gösterge dışında kalan yeşil bölümünde iki metalize lehim deliği vardır: + ve −. Artı pedi bataryanın (+) ucuna, eksi pedi (−) ucuna bağlanır; başka bağlantı yoktur. Uçları doğrudan paketin ana güç kablolarına, ya da JST-XH balans konnektörünün en dıştaki iki ucuna (bu iki uç paketin toplam gerilimini verir) paralel bağlayabilirsiniz. Lehimlemeden önce kutupları mutlaka multimetreyle doğrulayın. Modül bağlandığı sürece akım çektiğinden, artı hattına seri bir buton veya küçük bir anahtar koyup göstergeyi yalnızca bakarken çalıştırmak en sağlıklı kullanımdır. Kart, kulakçığındaki montaj deliğinden vidayla sabitlenebilir. Arduino / ESP32 ile birlikte kullanım: bu modül mikrodenetleyiciye bağlanmaz. Üzerinde veri çıkışı, I2C/UART arayüzü veya analog sinyal ucu yoktur; dolayısıyla kod ve kütüphane de gerekmez. Kullanım şekli paralel çalışmadır — 4S paket hem Arduino/ESP32 devrenizi (regülatör üzerinden) besler, hem de bu göstergeye bağlanır; kullanıcı seviyeyi karttan gözle okur. Pil seviyesinin yazılımda okunması gerekiyorsa bu modül yerine ölçülen gerilimi düşüren bir gerilim bölen + ADC girişi, ya da hazır bir gerilim sensörü / INA219 benzeri ölçüm modülü kullanılmalıdır. 4S paketin 16.8 V'a kadar çıktığını, bunun ESP32'nin 3.3 V ve Arduino UNO'nun 5 V ADC sınırının çok üzerinde olduğunu ve bölensiz bağlantının kartı yakacağını unutmayın.

Paket İçeriği

• 1 adet 4S batarya kapasite gösterge modülü
• Kablo, konnektör, anahtar ve montaj donanımı dahil değildir; artı ve eksi uçlarının kullanıcı tarafından lehimlenmesi gerekir.

Dikkat Edilmesi Gerekenler

• Bu bir kulometre (mAh sayıcı) değil, voltmetredir. LiPo'nun deşarj eğrisi orta bölgede oldukça düz olduğu için bar sayısı kalan mAh ile doğrusal ilerlemez; kademeler arasındaki süreler eşit olmaz.
• Yük altında paket gerilimi düşer. Motorlar çalışırken gösterge bir kademe düşük okuyabilir. Gerçek duruma yakın okuma için yükü kesin ve birkaç saniye bekleyin.
• Modülü pakete sürekli bağlı bırakmayın. ~5 mA sürekli tüketim günde yaklaşık 120 mAh eder; depoda bekleyen bir paketi haftalar içinde LiPo için tehlikeli seviyeye indirebilir. Araya anahtar/buton koyun veya depolarken bağlantıyı sökün.
• Gösterge paketin TOPLAM gerilimini ölçer, hücreleri tek tek görmez. Bir hücresi çökmüş dengesiz bir paket yine de 4 bar gösterebilir. Balans ve hücre sağlığı kontrolü için hücre bazlı bir test cihazı gerekir.
• Yalnızca 4S paketler için eşiklenmiştir. 3S pakette (dolu haldeyken 12.6 V) sürekli boş görünür; 5S/6S pakette neredeyse her zaman 3–4 bar yanar ve anlamlı bir okuma vermez. Kart 3–34 V arası girişe dayanacak şekilde üretildiği için bu paketlerde zarar görmez, ama gösterdiği değer yanıltıcı olur.
• LiFePO4 (LFP) bataryalarla kullanmayın. LFP hücresi 3.65 V'ta tam doludur; 4S LFP paketi (14.6 V) dolu haldeyken bile bu göstergede sadece 2 bar görünür.
• Artı ve eksi uçlarını ters bağlamayın; lehimlemeden önce kutupları mutlaka multimetreyle doğrulayın.
• 4 bar eşiği 15.6 V'tur, oysa 4S paket 16.8 V'a kadar şarj olur. Yani "4 bar" hem yeni şarjı bitmiş hem de bir süre kullanılmış paketi gösterebilir; şarjın tamamlandığını buradan değil şarj cihazından takip edin.
• Modülün veri çıkışı yoktur; Arduino, ESP32 veya uçuş kontrolcüsü bu karttan değer okuyamaz. Yazılımsal pil takibi gerekiyorsa gerilim bölen + ADC ya da ayrı bir gerilim sensörü kullanın.
• Kartın altındaki lehim yüzeyleri açıktır ve modül su geçirmez değildir. Metal gövdeye veya karbon plakaya monte ederken altına yalıtkan bant/ara pul koyun, kuru ortamda kullanın.
