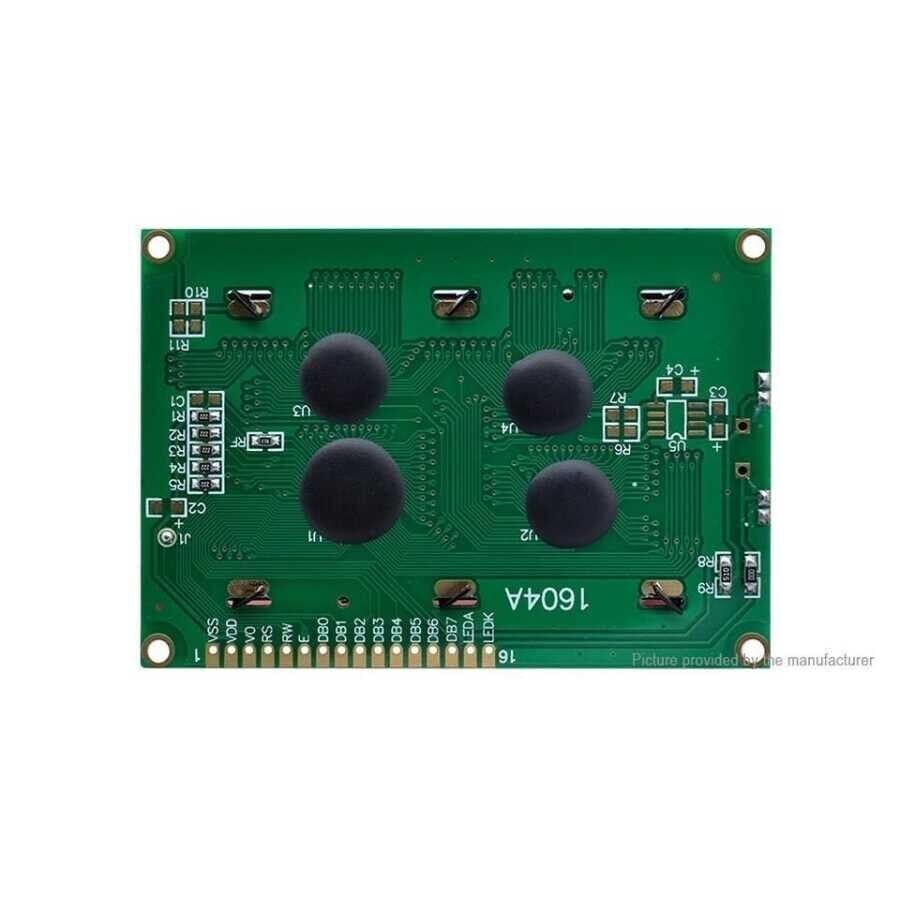

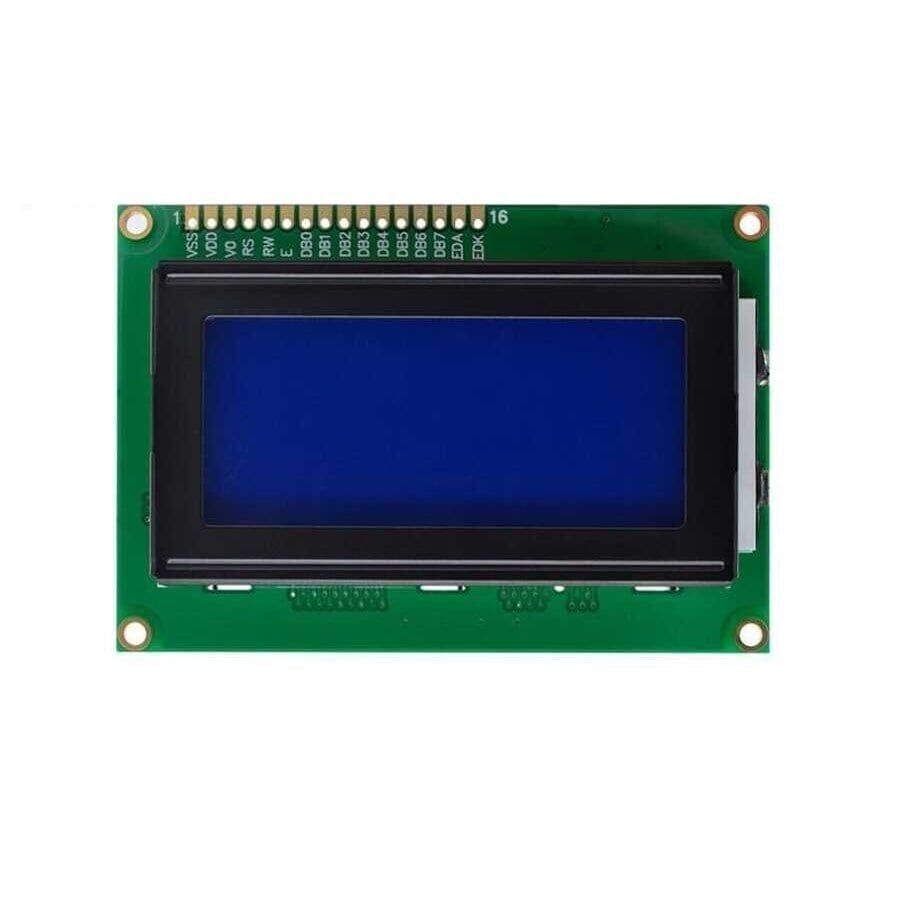

4x16 LCD Ekran Mavi

4x16 LCD Ekran Mavi, dört satır ve on altı sütun düzeninde toplam 64 karaktere kadar metin gösterebilen, mavi arka aydınlatmalı bir karakter ekrandır. HD44780 uyumlu sürücü devresi sayesinde Arduino ve benzeri mikrodenetleyicilerle standart paralel arayüz üzerinden doğrudan haberleşir; ek bir sürücü kütüphanesi yazmaya gerek kalmadan hazır komut setiyle çalışır. Her karakter 5x8 nokta matrisiyle oluşturulur, böylece harf, rakam, noktalama işareti ve kullanıcı tarafından tanımlanabilen özel semboller net biçimde görüntülenir. Kontrast seviyesi harici bir potansiyometre ile ayarlanır, arka aydınlatma ise devreye göre bağımsız olarak açılıp kapatılabilir. Dört satırlık geniş görüntüleme alanı, tek satırlık veya iki satırlık ekranlara göre aynı anda daha fazla bilgiyi bir arada göstermeye imkan tanır. Sensör verisi, saat bilgisi, menü metni ya da durum mesajı göstermek isteyen hobi, eğitim ve küçük ölçekli otomasyon projeleri için uygun, yaygın kullanılan bir görüntüleme birimidir. Basit metinlerin yanı sıra tanımlanabilir özel karakterler aracılığıyla ok işareti, dolu-boş çubuk gibi küçük grafik semboller de ekrana yerleştirilebilir.

Teknik Özellikler

Öne Çıkan Özellikler

• 4 satır x 16 karakter düzeninde aynı anda 64 karaktere kadar metin gösterebilir, böylece tek satırlık ekranlara göre çok daha fazla bilgi tek ekranda bir arada sunulabilir.
• Mavi arka aydınlatma sayesinde loş ortamlarda da yazılar rahatça okunabilir ve panel üzerindeki karakterler daha belirgin görünür.
• HD44780 uyumlu kontrolcüsü sayesinde Arduino'nun LiquidCrystal kütüphanesiyle ek bir sürücü yazılımı gerekmeden, hazır fonksiyonlarla doğrudan çalışır.
• 4-bit veya 8-bit paralel bağlantı seçeneğiyle kullanılan dijital pin sayısı, projenin pin ihtiyacına göre esnek biçimde ayarlanabilir.
• Harici bir potansiyometre ile kontrast seviyesi kullanıcının isteğine göre ince ayarlanarak farklı ışık koşullarında en net görüntü elde edilebilir.
• CGRAM desteği sayesinde standart karakter setine ek olarak ok işareti, derece simgesi, dolu-boş çubuk gibi özel semboller tanımlanıp ekranda kullanılabilir.
• Delikli header pinleri breadboard ve jumper kablolarla hızlı prototipleme imkanı sağlar, kalıcı devrelerde ise doğrudan lehimlenebilir.

Kullanım Alanları

• Bir sera otomasyonunda sıcaklık, nem ve toprak nem sensöründen gelen değerleri anlık olarak dört ayrı satır halinde ekranda listelemek.
• Arduino tabanlı masaüstü bir saat projesinde saat, tarih, alarm bilgisini ve güncel sıcaklığı aynı ekranda dört farklı satırda göstermek.
• 3D yazıcı veya CNC benzeri bir cihazda menü tabanlı kontrol panelinde eksen konumu, sıcaklık ve iş durumu gibi bilgileri kullanıcıya sunmak.
• Öğrenci projelerinde ultrasonik mesafe sensöründen okunan değeri, ölçüm birimi ve uyarı mesajıyla birlikte ekrana yazdırmak.
• Basit bir enerji izleme devresinde voltaj, akım, güç ve toplam tüketim değerlerini dört ayrı satırda eş zamanlı olarak göstermek.
• Şifreli bir giriş sisteminde girilen tuş bilgisini, deneme sayısını ve sistem durumunu kullanıcıya menü şeklinde bildirmek.
• Bir depo veya atölye ortamında sıra numarası, işlem adımı ve tamamlanma yüzdesi gibi bilgileri operatöre canlı olarak aktarmak.

Bağlantı ve Kullanım

Ekranın VSS ve VDD pinleri sırasıyla mikrodenetleyicinin GND ve 5V hatlarına bağlanır; RS ve E pinleri ise Arduino'nun boş dijital çıkışlarından ikisine yönlendirilerek komut ve veri iletişimi sağlanır. Vo pinine bağlanan bir potansiyometrenin orta ucu kontrast seviyesini ayarlamak için kullanılır, potansiyometrenin diğer iki ucu ise GND ve 5V hattına bağlanır. 4-bit modda D4-D7 veri hatları Arduino'nun dört ayrı dijital pinine bağlanarak veri aktarımını sağlar; RW pini çoğu uygulamada sabit olarak GND'ye bağlanıp ekran sürekli yazma modunda tutulur, böylece kullanılan pin sayısı azaltılmış olur. Ekran açıldığında HD44780 komut seti üzerinden fonksiyon ayarı, ekran açma/kapama ve giriş modu gibi başlangıç komutları gönderilerek ekran çalışmaya hazır hale getirilir; Arduino tarafında bu adımlar LiquidCrystal kütüphanesinin begin fonksiyonu ile otomatik yürütülür. Arka aydınlatma için ayrılan A ve K pinleri, LED'in aşırı akımla zarar görmemesi için uygun değerde bir sınırlama direnci üzerinden besleme hattına bağlanmalıdır. Pin sayısını azaltmak isteyenler, ekranın 16 pinlik hattına harici bir PCF8574 tabanlı I2C adaptör kartı lehimleyerek bağlantıyı yalnızca SDA, SCL, VCC ve GND olmak üzere dört hatta indirebilir. Ekranın toplam güç tüketimi düşük olduğundan, arka aydınlatma dahil çoğu uygulamada mikrodenetleyici kartının 5V çıkışından doğrudan beslenebilir; yalnızca çok sayıda LED'in ve başka çevre birimlerinin aynı hatta bağlandığı yoğun devrelerde ayrı bir güç kaynağı tercih edilmesi önerilir.

Paket İçeriği

• 1 adet 4x16 mavi arka aydınlatmalı karakter LCD ekran

Dikkat Edilmesi Gerekenler

• Vo pinine kontrast gerilimi doğru ayarlanmadan ekran üzerindeki karakterler görünmeyebilir; kontrol için mutlaka bir potansiyometre bağlanmalı ve orta uç Vo pinine verilmelidir.
• Arka aydınlatma LED'i doğrudan 5V hattına bağlanırsa aşırı akım çekip ısınabilir veya ömrü kısalabilir, seri bir sınırlama direnci kullanılması önerilir.
• RW pini yanlışlıkla yüksek seviyeye çekilirse ekran okuma moduna geçer ve veri yazma işlemi çalışmaz; çoğu projede bu pin doğrudan GND'ye sabitlenir.
• Bağlantı yapmadan önce ekran üzerindeki pin etiketleri kontrol edilmeli, VDD ve VSS'in yer değiştirmemesine özellikle dikkat edilmelidir; ters bağlantı ekrana zarar verebilir.
• Lehimleme sırasında header pinlerine uzun süre yüksek ısı uygulanması, PCB üzerindeki bakır izlere ve lehim noktalarına zarar verebilir.
• Ekranın ön yüzeyine sert cisimlerle baskı uygulanması veya darbe alması, nokta matris paneli üzerinde kalıcı hasara ve görüntü bozulmasına yol açabilir.
• 4-bit modda D0-D3 veri hatları bağlanmadan bırakılabilir; 8-bit mod kullanılacaksa D0-D7 hatlarının tamamı eksiksiz bağlanmalı ve kod tarafında seçilen mod ile pin bağlantısı birbiriyle uyuşmalıdır.
