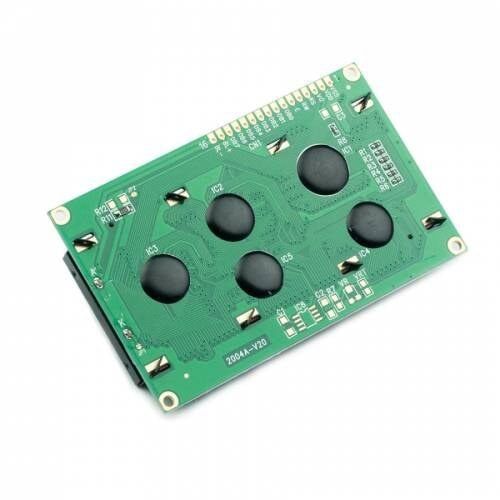

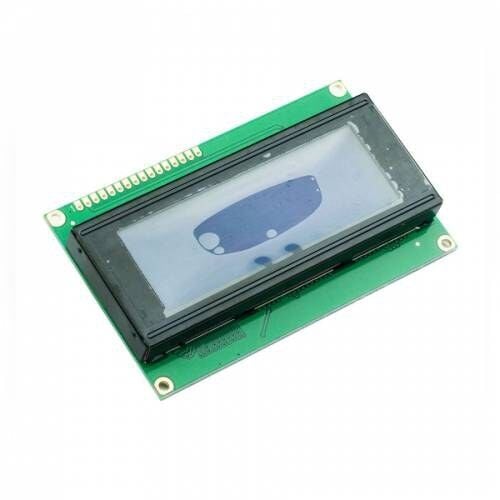

4x20 LCD Ekran Mavi

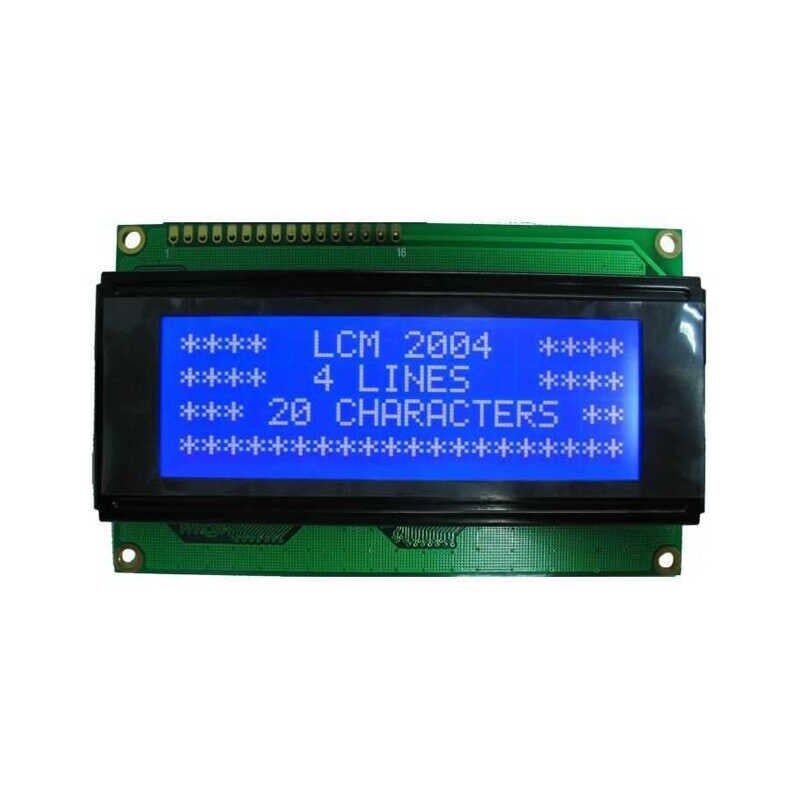

4x20 LCD Ekran Mavi, 20 sütun ve 4 satır olacak şekilde toplam 80 karakterin aynı anda görüntülenebildiği, HD44780 uyumlu bir kontrolöre sahip karakter tabanlı bir gösterge modülüdür. Mavi arka aydınlatma üzerine beyaz karakterlerin yerleştiği ekran, düşük ışıklı ortamlarda bile yüksek kontrastlı ve okunaklı bir görüntü sunar. Paralel veri yolu üzerinden 4-bit veya 8-bit modda çalışabilen modül, Arduino, PIC ve STM32 gibi pek çok mikrodenetleyici ile hazır kütüphaneler aracılığıyla kolayca haberleşir. Sensör verisi, menü metni veya sistem durumu gibi bilgilerin dört ayrı satırda aynı anda gösterilmesi gereken hobi elektroniği, öğrenci projeleri ve küçük ölçekli otomasyon uygulamalarında sıkça tercih edilir. Ekranın karakter tabanlı çalışması sayesinde grafik LCD'lere kıyasla çok daha az işlemci gücü ve bellek harcanır, bu da düşük güçlü mikrodenetleyicilerle bile akıcı metin güncellemesi yapılabilmesini sağlar.

Teknik Özellikler

Öne Çıkan Özellikler

• 20 sütun ve 4 satır olmak üzere toplam 80 karakter aynı anda ekranda gösterilebilir, bu da 16x2 ekranlara göre çok daha fazla bilgi sığdırma imkanı sağlar.
• HD44780 uyumlu kontrolör sayesinde Arduino, PIC ve diğer birçok mikrodenetleyici ile hazır kütüphaneler üzerinden kolayca haberleşir.
• Mavi arka aydınlatma ve beyaz karakter rengi, karanlık ortamlarda bile yüksek kontrastlı ve rahat okunabilir bir görüntü sunar.
• 4-bit veya 8-bit paralel bağlantı modlarından biri seçilerek mikrodenetleyici üzerinde kullanılan pin sayısı ihtiyaca göre azaltılabilir.
• Kontrast seviyesi VO pinine bağlanan bir potansiyometre ile elle ayarlanabildiğinden farklı besleme koşullarında ve görüş açılarında net görüntü elde edilir.
• Standart 16 pinlik header dizilimi sayesinde breadboard, deney panosu veya doğrudan PCB üzerine kolayca monte edilebilir ve farklı projelerde tekrar kullanılabilir.
• Dahili karakter ROM'u sayı, harf ve çeşitli sembollerin yanı sıra kullanıcı tanımlı özel karakter oluşturma imkanı da sunar; bu sayede ok işareti, derece simgesi gibi özel semboller tasarlanabilir.
• İsteğe bağlı I2C dönüştürücü kart eklendiğinde sadece iki hat (SDA, SCL) ile haberleşme sağlanabilir, bu da mikrodenetleyici üzerinde pin tasarrufu sağlar.

Kullanım Alanları

• Sıcaklık ve nem sensöründen okunan değerlerin dört ayrı satırda anlık olarak görüntülendiği bir hava istasyonu projesi.
• Menü tabanlı bir Arduino cihazında kullanıcının buton ile gezindiği çok satırlı ayar ve durum ekranlarının oluşturulması.
• 3D yazıcı veya CNC kontrol panelinde eksen konumları, sıcaklık ve iş durumu bilgisinin aynı anda listelenmesi.
• Enerji izleme devresinde gerilim, akım, güç ve toplam tüketim değerlerinin dört satıra bölünerek gösterilmesi.
• Giriş kontrol sisteminde RFID kart okutulduğunda kullanıcı adı, saat ve yetki durumu bilgilerinin ekrana yazılması.
• Otomatik sulama sisteminde toprak nem seviyesi, pompa durumu ve zamanlayıcı bilgisinin tek ekranda takip edilmesi.
• Öğrenci projelerinde sensör verisinin hata ayıklama amacıyla seri port yerine doğrudan ekrana yazdırılması.
• Küçük bir depo veya atölyede stok takip terminalinde ürün kodu, adet ve raf bilgisinin dört satırda sırayla listelenmesi.
• Ev otomasyonu panelinde saat, tarih, iç/dış sıcaklık ve aktif senaryo adının tek bir ekranda bir arada gösterilmesi.

Bağlantı ve Kullanım

VSS pini devrenin GND (toprak) hattına, VDD pini ise 5V besleme hattına bağlanır; VO pinine bağlanan bir potansiyometrenin orta ucu ile kontrast seviyesi ayarlanır. RS pini komut veya veri seçimi için, R/W pini okuma/yazma seçimi için (çoğu projede sadece yazma modunda kullanıldığından doğrudan GND'ye sabitlenerek), E (Enable) pini ise veri geçişini tetiklemek için mikrodenetleyicinin dijital çıkış pinlerine bağlanır. 4-bit modda D4-D7 veri hatları, 8-bit modda ise D0-D7 hatlarının tamamı mikrodenetleyiciye bağlanır; Arduino tarafında bu bağlantılar genellikle LiquidCrystal kütüphanesi ile kod üzerinden yönetilir. Arka aydınlatma için ayrılan A (anot) ve K (katot) pinleri sırasıyla 5V ve GND hattına, gerekiyorsa aradan bir sınırlayıcı direnç geçirilerek bağlanır. Modül enerjilendirildikten sonra kontrolörün kendini sıfırlayıp komutları kabul edecek duruma gelmesi için kısa bir başlangıç gecikmesi gerekir; bu nedenle kod tarafında ekrana ilk yazımdan önce birkaç milisaniyelik bekleme veya kütüphanenin kendi init() fonksiyonunun tamamlanması beklenmelidir. Pin sayısını azaltmak isteyenler, modülün arkasına lehimlenen bir I2C dönüştürücü kart kullanarak RS, E ve veri hatlarının tamamını tek bir SDA/SCL çifti üzerinden yönetebilir; bu durumda Arduino tarafında LiquidCrystal_I2C benzeri bir kütüphane tercih edilir.

Paket İçeriği

• 1 adet 4x20 (2004) Mavi LCD ekran modülü

Dikkat Edilmesi Gerekenler

• Modül 5V lojik seviyesiyle çalışır; 3,3V ile çalışan bir mikrodenetleyiciye (örneğin ESP32) bağlanırken modül 5V ile beslenmeli, veri ve kontrol hatları için çift yönlü seviye kaydırıcı kullanılması önerilir; dirençli bölen bu yönde işe yaramaz.
• Kontrast potansiyometresi doğru ayarlanmadığında ekran bomboş veya tamamen dolu siyah kareler halinde görünebilir; ilk kullanımda bu ayar mutlaka yapılmalıdır.
• R/W pini yanlışlıkla 5V hattına bağlanırsa ekran sürekli okuma modunda kalabilir ve veri yazma komutları çalışmaz; bu pin genellikle GND'ye bağlanır.
• Arka aydınlatma pinlerine seri sınırlayıcı direnç eklenmeden doğrudan 5V verilmesi LED'in ömrünü kısaltabilir.
• Lehimsiz breadboard üzerinde uzun jumper kablolarla kullanıldığında paralel veri hatlarındaki gürültü ekranda karakter bozulmalarına yol açabilir; mümkünse kısa ve düzenli kablolama tercih edilmelidir.
• Montaj sırasında ekranın arkasındaki lehim noktalarına ve PCB yüzeyine mekanik baskı uygulanmamalı, dört köşedeki montaj delikleri kullanılmalıdır.
• Kod tarafında kontrolöre başlangıç komutları gönderilmeden hemen önce yeterli süre beklenmezse ekran hiç tepki vermeyebilir veya rastgele karakterler gösterebilir; kullanılan kütüphanenin başlatma (init) adımlarının eksiksiz çalıştığından emin olunmalıdır.
• 16 damarlı kabloların veya jumper setinin renk kodları modülden modüle farklılık gösterebilir; bağlantı yapılmadan önce pin numaraları modül üzerindeki serigrafi baskısından teyit edilmelidir.
