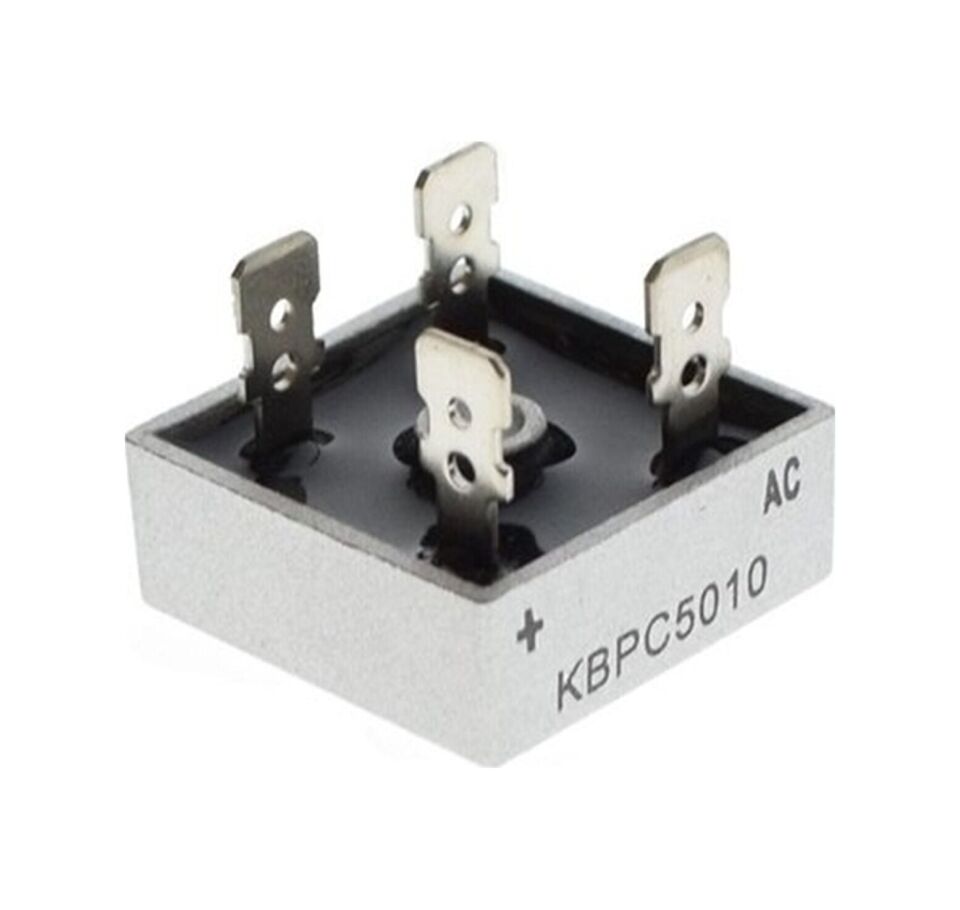

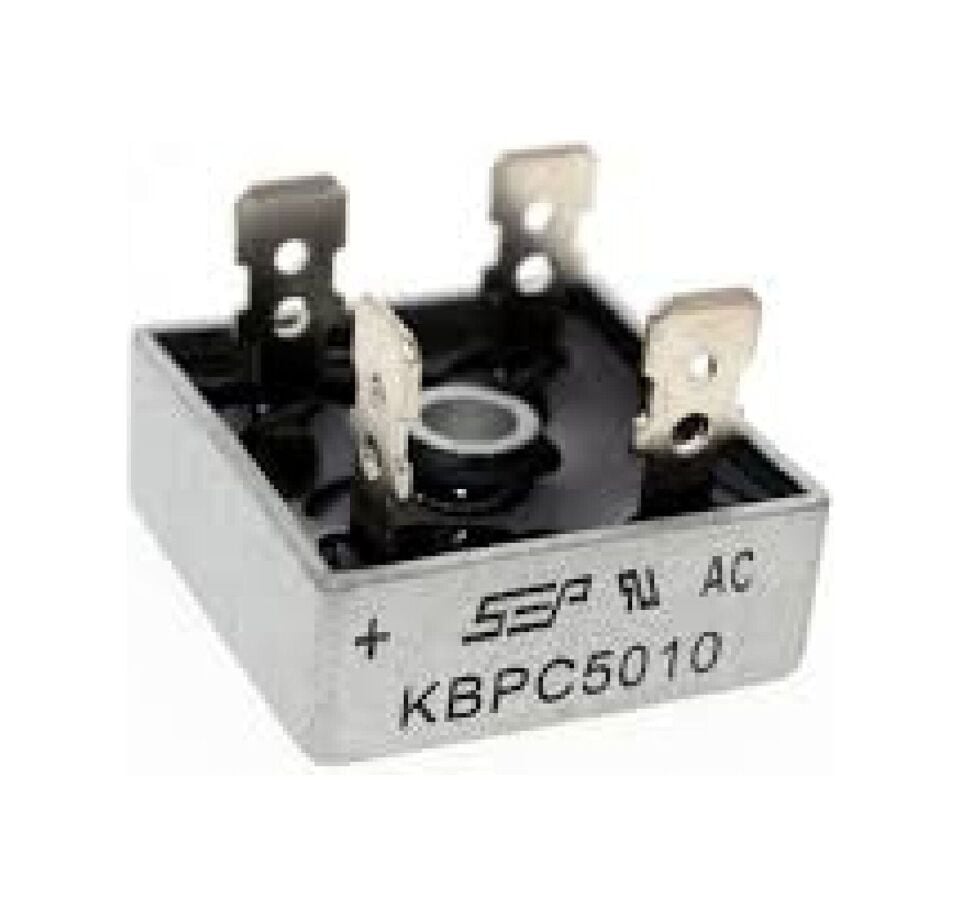

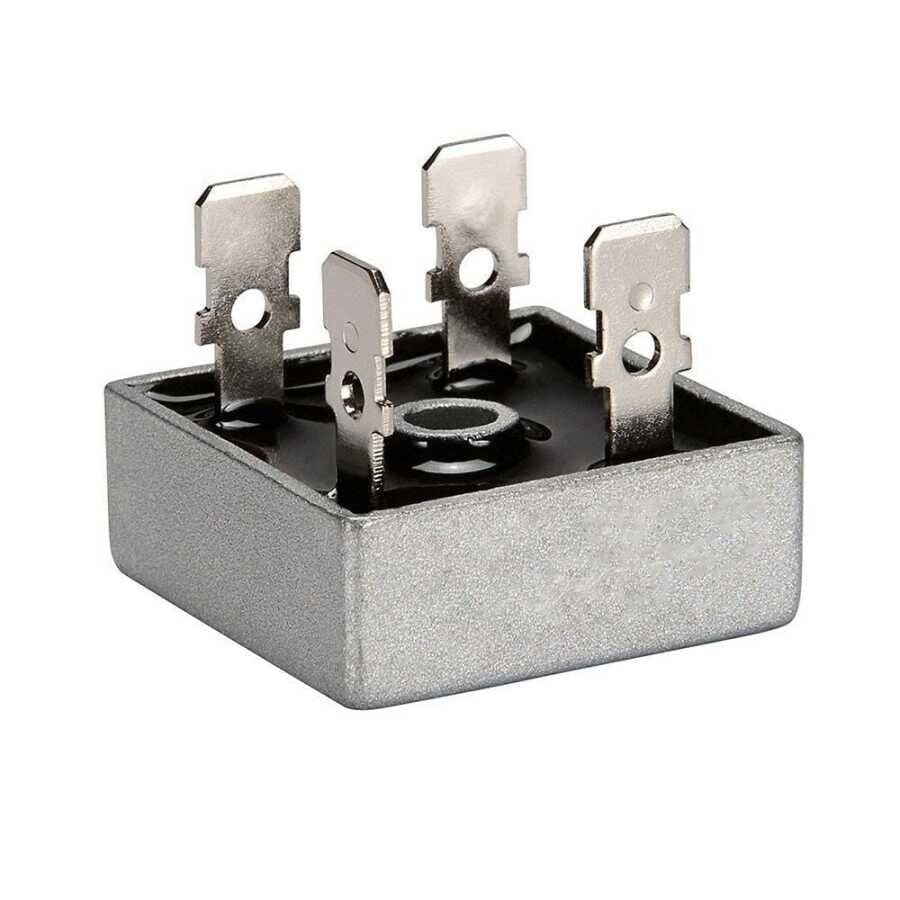

50A 1000V Masa Tipi Köprü Diyot - KBPC5010
KBPC5010, dört silikon güç diyodunun tek bir metal gövde içinde köprü bağlantılı olarak birleştirilmesiyle oluşturulmuş tek fazlı tam dalga köprü doğrultucudur. Gövde üzerinde ~ işaretli iki uca uygulanan alternatif gerilimi (AC), köprü içindeki diyotlar aracılığıyla doğrultarak + ve - işaretli uçlardan darbeli doğru gerilim (DC) olarak verir. 50A ortalama akım ve 1000V tekrarlanan tepe ters gerilim sınıfında üretilmesi sayesinde yüksek güçlü güç kaynağı, motor sürücü ve şarj devrelerinde doğrultma katı olarak kullanılabilir. Table tipi (KBPC-50) metal gövdesi, montaj deliğinden bir soğutucuya vidalanarak yüksek akımda oluşan ısının verimli şekilde atılmasını sağlayacak şekilde tasarlanmıştır.
Teknik Özellikler
| Parça Numarası / Seri | KBPC5010 (KBPC50 serisi köprü doğrultucu ailesi) |
| Devre Yapısı | Tek faz, tam dalga köprü doğrultucu (4 silikon diyot, tek gövde içinde) |
| Yarı İletken Teknolojisi | Silikon (Si) güç diyotu |
| Faz Sayısı | Tek faz (single phase) giriş |
| Maksimum Tekrarlanan Tepe Ters Gerilim (VRRM) | 1000 V — köprünün ters (bloke) yönde tekrar tekrar güvenle dayanabileceği en yüksek gerilim değeridir |
| Maksimum RMS Köprü Giriş Gerilimi (VRMS) | 700 V — AC girişine sürekli olarak uygulanabilecek maksimum etkin (RMS) gerilim değeridir |
| Maksimum DC Blokaj Gerilimi (VDC) | 1000 V — köprünün ters yönde bloke edebileceği maksimum doğru gerilim değeridir |
| Maksimum Ortalama Doğrultulmuş Çıkış Akımı (IF(AV)) | 50 A — uygun soğutma sağlandığında sürekli rejimde çekilebilecek ortalama doğrultulmuş akımdır |
| Tepe Ters Akım Sürtünme Dayanımı (IFSM, 8,3 ms tek yarım sinüs darbe) | 400 A — devrenin açılış anı gibi tek seferlik kısa süreli aşırı yük darbelerinde hasar görmeden dayanılabilecek tepe akımdır |
| İleri Yön Gerilim Düşümü (VF, eleman başına, 25 A DC'de) | 1,1 V — akım köprü üzerinden geçerken diyot başına oluşan gerilim kaybı olup ısınmanın başlıca kaynağıdır |
| Gövde-Terminal İzolasyon Gerilimi | 2500 V — metal gövdenin elektriksel devreden izole edilmiş olması sayesinde topraklı bir soğutucuya doğrudan monte edilebilir |
| Çalışma Sıcaklığı Aralığı (Tj) | -40 °C ... +150 °C — diyot yongasının (junction) güvenle çalışabileceği sıcaklık aralığıdır |
| Depolama Sıcaklığı Aralığı (Tstg) | -40 °C ... +150 °C — devre dışıyken, montaj yapılmadan saklanabileceği sıcaklık aralığıdır |
| Gövde / Kılıf Tipi | KBPC-50, metal tabanlı table (masa) tipi köprü gövde, ortasında soğutucuya vidalamak için montaj deliği bulunur |
| Terminal Sayısı ve Yerleşimi | 4 terminal: 2 adet AC giriş (~), 1 adet +DC çıkış, 1 adet -DC çıkış; her terminal gövde üzerinde ilgili işaretle belirtilmiştir |
| Terminal Bağlantı Seçenekleri | Snap-on, wrap-around, lehim veya baskı devre (PCB) montajına uygun çok yönlü terminaller |
| Gövde Malzeme Sınıfı | UL94V-0 alev yürütmeyen gövde malzemesi |
| Montaj Yönü / Şekli | Gövde ortasındaki delikten tek vida ile soğutucu üzerine düz yüzey montajı |
Öne Çıkan Özellikler
- Tek gövde içinde 4 diyot ile tam dalga köprü doğrultma, ayrı diyot bağlamaya gerek bırakmaz
- 50A yüksek akım ve 1000V yüksek ters gerilim sınıfı ile geniş bir güç aralığını kapsar
- 400A tepe akım dayanımı sayesinde devre açılış anındaki ani yüklenme ve akım darbelerine dayanıklılık
- 2500V gövde-terminal izolasyonu ile ek izolasyon parçası gerekmeden soğutucuya güvenli montaj imkanı
- Snap-on, wrap-around, lehim veya PCB montajına uygun çok yönlü terminal seçenekleri
- Silikon güç diyotu teknolojisiyle yüksek akımda kararlı ve öngörülebilir çalışma
- UL94V-0 sınıfı alev yürütmeyen gövde malzemesi ile güvenlik standardına uygunluk
Kullanım Alanları
- Yüksek güçlü DC güç kaynaklarının AC girişini doğrultan ilk kat olarak kullanım
- DC motor sürücü ve hız kontrol devrelerinde şebeke geriliminin AC-DC dönüşümü
- Akü ve batarya şarj cihazlarının doğrultucu köprü katında
- Kaynak makinesi gibi yüksek akım çeken endüstriyel güç elektroniği devrelerinde
- Kontaktör, röle bobini gibi endüktif yük içeren kontrol panolarında besleme doğrultma
- Yüksek gerilimli invertör ve kesintisiz güç kaynağı (UPS) giriş doğrultma katlarında
- Elektrikli araç şarj istasyonları ve endüstriyel güç dönüştürücü devrelerinde doğrultma katı
Bağlantı ve Kullanım
Köprünün iki AC ucu (~ işaretli terminaller) doğrultulacak alternatif gerilim kaynağına, + ve - uçları ise yük veya filtre kondansatörüne bağlanır. 50A'e varan akımlarda gövde sıcaklığının güvenli sınırlarda kalması için diyot, uygun boyutlu bir soğutucuya montaj deliğinden vidalanarak sabitlenmeli, gerekiyorsa gövde ile soğutucu arasına ısı iletken pasta veya izolasyon pedi uygulanmalıdır. Terminal uçları vida, faston (snap-on) veya lehim ile bağlanabilir; yüksek akım hatlarında bağlantı direncini ve ısınmayı azaltmak için yeterli kesitte kablo ve sıkı vida bağlantısı kullanılması önerilir. Çıkışta elde edilen darbeli DC gerilimin dalgalanmasını (ripple) azaltmak için köprü çıkışına, devrenin akım ve gerilim değerine uygun bir filtre kondansatörü eklenmesi önerilir.
Paket İçeriği
- 1 x KBPC5010 köprü doğrultucu (50A / 1000V)
- Gövde üzerinde hazır soğutucu montaj deliği
- Ek aksesuar, soğutucu veya montaj vidası pakete dahil değildir
Dikkat Edilmesi Gerekenler
- Akım taşıma kapasitesi kullanılan soğutucunun boyutuna ve ortam havalandırmasına bağlıdır; soğutucusuz veya yetersiz soğutmayla yüksek akımda aşırı ısınma oluşabilir
- Terminallerin polaritesi (~, ~, +, -) gövde üzerindeki işaretlere göre doğru bağlanmalıdır; ters bağlantı diyoda ve bağlı olduğu devreye kalıcı zarar verebilir
- 1000V ters gerilim ve 50A akım değerleri diyodun mutlak sınır değerleridir; gerçek çalışma gerilimi ve akımı devre tasarımında güvenlik payı bırakılarak seçilmelidir
- Yüksek akımlı anahtarlamalı devrelerde ani gerilim darbelerine karşı uygun koruma (snubber devresi, varistör) alınması önerilir
- Soğutucuya montajda gerekiyorsa izolasyon pedi kullanılmalı, vida sıkma torku üretici tarafından belirtilen sınırları aşmamalıdır
- Çalışma sırasında gövde ve soğutucu yüksek sıcaklığa ulaşabilir; enerjili devrede dokunmadan önce soğuması beklenmelidir
