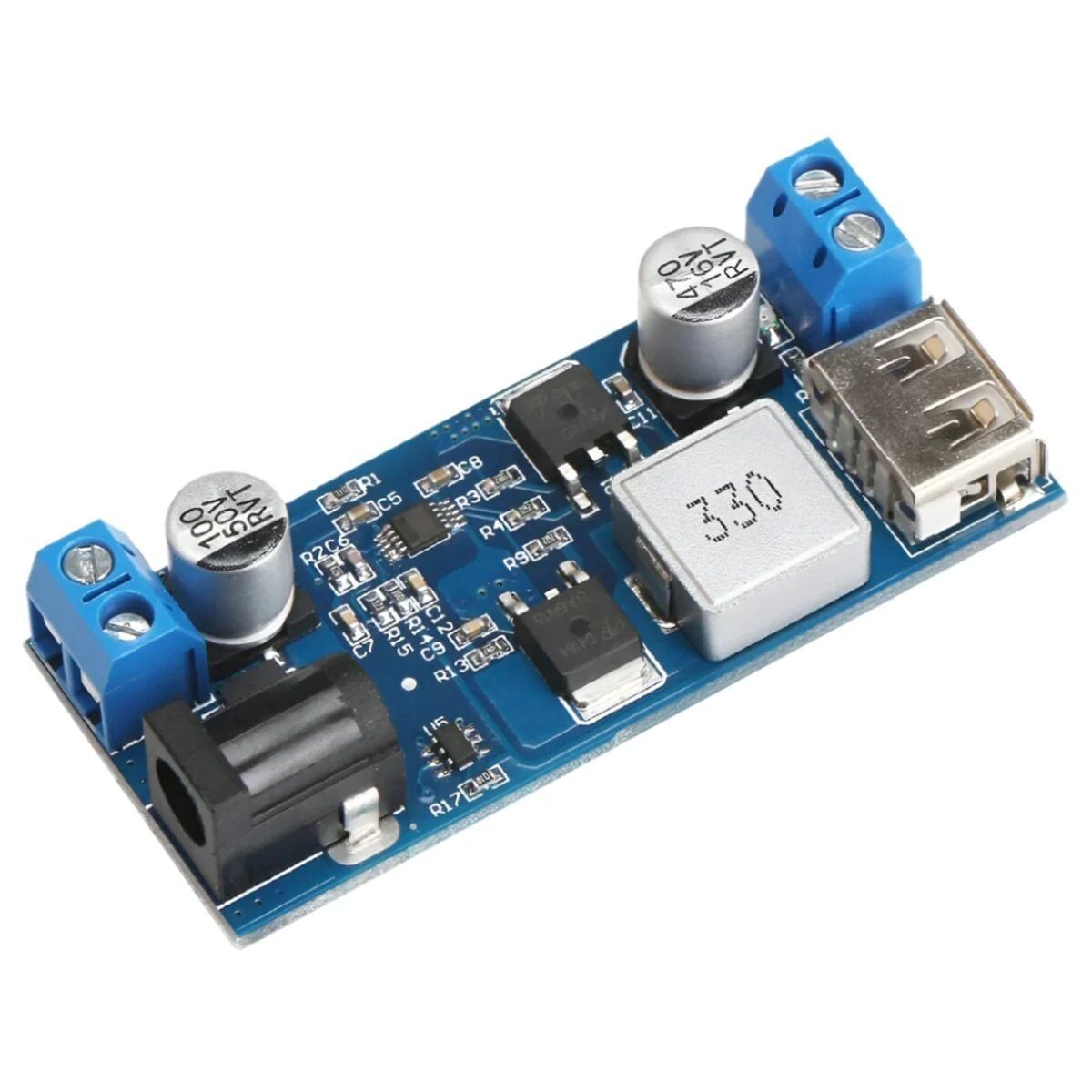

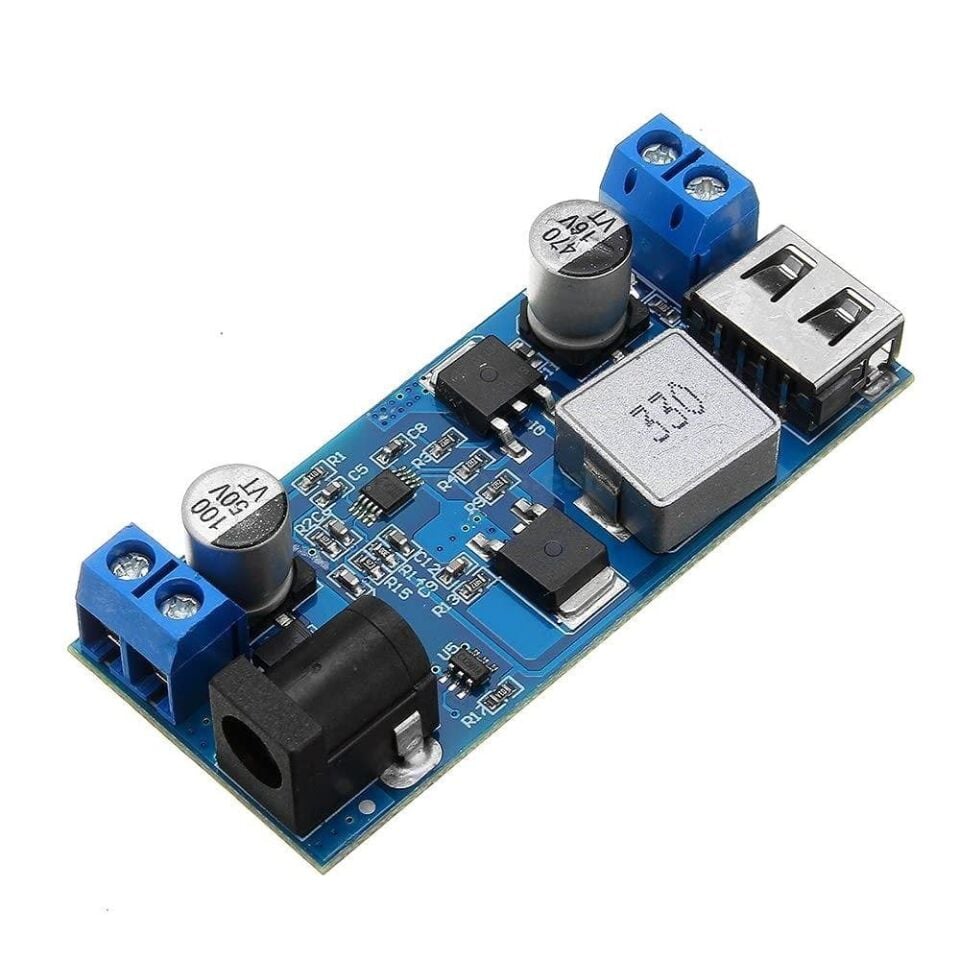

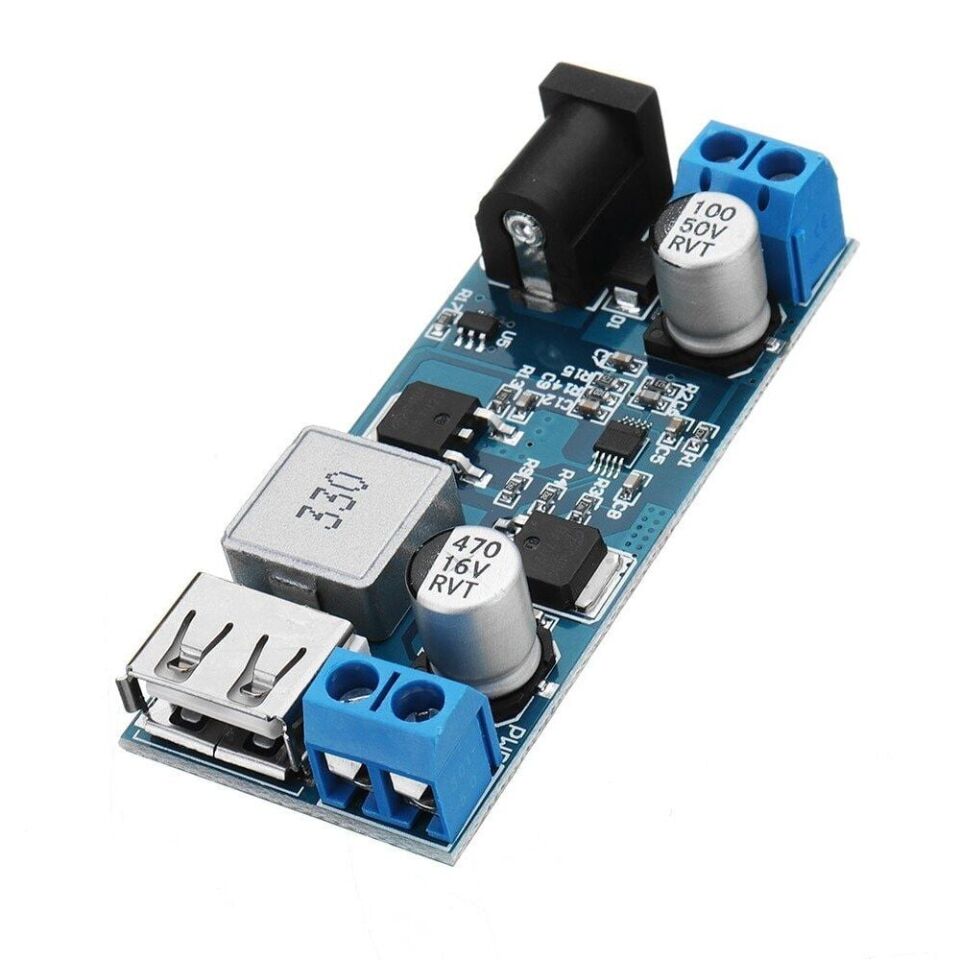

5A Voltaj Düşürücü Modülü 24V/12V - 5V

RN-0316, 24V veya 12V DC güç kaynaklarından beslenerek sabit 5V DC çıkış üreten, 5A'e kadar yük besleyebilen anahtarlamalı bir step-down (buck) voltaj düşürücü modülüdür. Doğrusal regülatörlerin aksine enerjiyi anahtarlama prensibiyle dönüştürdüğü için daha az ısı üretir ve nispeten yüksek akımlarda bile verimli çalışır; bu da özellikle 5A gibi görece yüksek akım gereken uygulamalarda büyük soğutucu ihtiyacını azaltır. Endüstriyel 24V hatlardan veya araç tipi 12V akülerden beslenen sistemlerde; Arduino, ESP32/ESP8266 gibi geliştirme kartlarını, sensörleri, röle modüllerini ve diğer 5V ile çalışan devreleri doğrudan besleyecek temiz ve sabit bir 5V hattı oluşturmak için kullanılır. Sabit çıkışlı yapısı sayesinde potansiyometre ile ayar yapma ihtiyacı olmadan kutudan çıktığı gibi kullanıma hazırdır; bu da hem kurulumu hızlandırır hem de yanlış ayar sonucu bağlı devreye fazla gerilim verilmesi riskini ortadan kaldırır.

Teknik Özellikler

Öne Çıkan Özellikler

• 24V veya 12V DC girişten sabit 5V çıkış üretir; ek regülatör devresi kurmadan, ayrı bir 5V adaptör satın almadan doğrudan 5V ile çalışan kartları besler.
• Anahtarlamalı buck topolojisi kullanır; bu sayede doğrusal (lineer) regülatörlere göre çok daha az ısı üretir, enerjiyi daha verimli şekilde dönüştürür ve aynı güç seviyesinde daha küçük bir soğutucuyla idare edebilir.
• 5A'e kadar çıkış akımı sağlayabilir; bu da yüksek akım çeken röle kartlarını, birden fazla sensörü, ekranı veya haberleşme modülünü tek bir 5V hattından aynı anda beslemeyi mümkün kılar.
• Sabit 5V çıkış yapısı sayesinde ayar potansiyometresi bulunmaz; kurulum sırasında gerilim ölçüp ayarlama adımına gerek kalmaz ve yanlış ayar sonucu bağlı devreye fazla gerilim verme riski ortadan kalkar.
• Kompakt boyutu sayesinde Arduino, ESP8266/ESP32 gibi geliştirme kartlarının yanına, bir röle panosunun içine veya bir proje kutusunun içine kolayca yerleştirilebilir.
• 24V ve 12V gibi yaygın endüstriyel ve otomotiv tipi DC güç kaynaklarını doğrudan 5V mantık seviyesine indirger; böylece tek bir ana güç kaynağından hem yüksek gerilimli hem de 5V'luk devreler beslenebilir.
• Açık PCB kart yapısı montaj sırasında bağlantı noktalarına kolay erişim sağlar, terminal veya kablo ile hızlıca devreye entegre edilebilir.

Kullanım Alanları

• 24V'luk endüstriyel bir güç kaynağından beslenen bir kontrol panosunda, panodaki 5V ile çalışan sensörleri, göstergeleri veya haberleşme modüllerini ayrı bir adaptöre gerek kalmadan beslemek.
• Araçta kullanılan 12V akü hattından Arduino tabanlı bir konum takip veya telemetri sisteminin mikrodenetleyicisine ve GPS/GSM modülüne regüleli, kararlı 5V güç sağlamak.
• LED aydınlatma projelerinde 24V'luk sürücüden gelen enerjiyi, aynı pano içindeki 5V ile çalışan bir kontrol kartına veya adresli LED şerit (örneğin WS2812B) kontrolörüne düşürmek.
• 12V güneş paneli ve akü ile çalışan sera otomasyonu projelerinde, toprak nemi, sıcaklık ve nem sensörlerini ve bunları okuyan mikrodenetleyiciyi 5V ile beslemek.
• Güvenlik kamerası veya alarm panelinin 12V/24V besleme hattından, panel üzerindeki 5V ile çalışan röle sürücü, buzzer veya durum LED'i devresini çalıştırmak.
• Motor sürücüsü için ayrılmış 24V'luk ana bataryadan, robot projesindeki kontrol kartı ve sensörler için ayrı, motor gürültüsünden nispeten izole bir 5V hat oluşturmak.
• Endüstriyel makine panolarında 24V PLC besleme hattından, panoya sonradan eklenen 5V'luk bir haberleşme veya izleme kartını devreye almak.

Bağlantı ve Kullanım

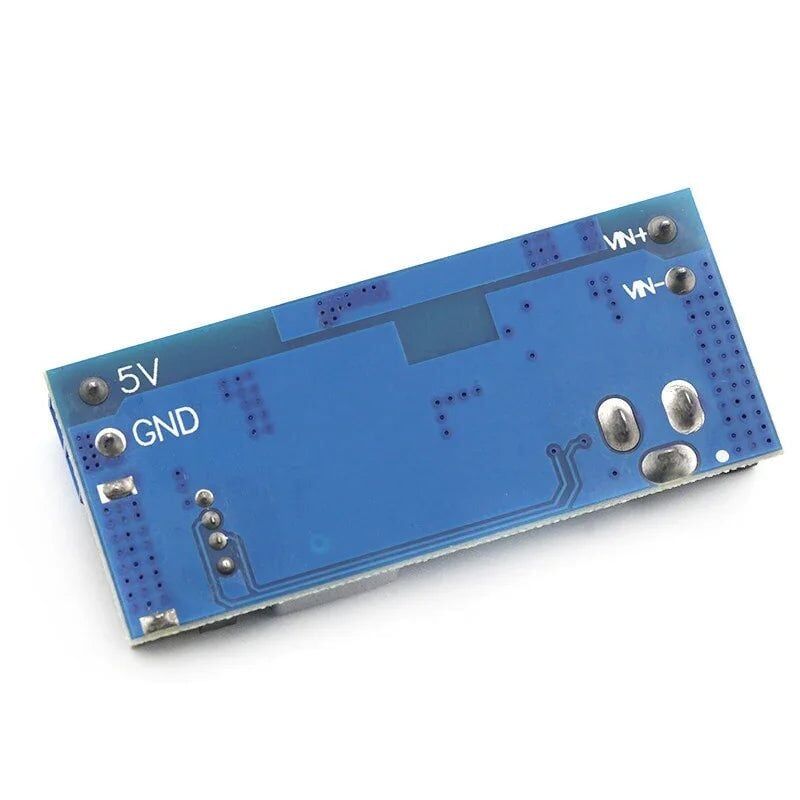

Modülün giriş tarafında + ve - olarak işaretlenmiş iki uç bulunur; buraya 12V veya 24V DC kaynağın pozitif ve negatif hatları bağlanır (bu uçlar modele göre IN+ / IN- ya da VIN / GND şeklinde de etiketlenmiş olabilir). Çıkış tarafındaki + ve - uçlarından ise sabit 5V DC alınır ve beslenecek devrenin VCC ve GND hatlarına bağlanır; giriş ve çıkış uçlarının birbirine karıştırılmaması, üzerinde yazan işaretlere dikkat edilmesi gerekir. Giriş ve çıkış devreleri ortak topraklı (non-isolated) olduğundan, aynı sistemde başka bir 5V kaynakla paralel kullanılmamalı ve tüm devre için tek bir referans toprak (GND) noktası korunmalıdır. İlk kullanımdan önce, henüz hassas bir devre bağlamadan, çıkış gerilimini bir multimetre ile ölçüp gerçekten 5V civarında olduğunu doğrulamak faydalıdır. Bağlantılar tamamlanmadan güç kaynağının kapalı tutulması, tüm kablolar doğru şekilde sabitlendikten ve kısa devre kontrolü yapıldıktan sonra kaynağın açılması önerilir.

Paket İçeriği

• 1 adet 5A Voltaj Düşürücü Modülü (24V/12V - 5V)

Dikkat Edilmesi Gerekenler

• Giriş gerilimi mutlaka çıkış geriliminden (5V) yüksek olmalıdır; bu modül sadece düşürme (buck) yapar, yükseltme yapmaz, dolayısıyla 5V veya altındaki bir kaynakla beslenirse doğru çıkış üretmez.
• 5A'e yakın sürekli yük altında modül ısınabilir; yüksek akımlı kullanımda hava akışı sağlanması, modülün açıkta/soğutuculu monte edilmesi ve mümkünse yükün modülün sürekli akım kapasitesinin biraz altında tutulması önerilir.
• Giriş ve çıkış uçlarının kutupları ters bağlanmamalıdır; ters polarite modülde ve beslenen devrede kalıcı hasara yol açabilir, bu yüzden ilk bağlantıda uçların etiketleri iki kez kontrol edilmelidir.
• Çekilen akım 5A limitine yaklaştığında veya bu değeri aştığında çıkış gerilimi düşebilir ya da modül devre dışı kalabilir; yük hesabı, beslenecek tüm devrelerin toplam akımı üzerinden güvenlik payı bırakılarak yapılmalıdır.
• Modelin kısa devre veya aşırı akım koruması içerip içermediği garanti edilmediğinden, çıkışta kısa devre oluşmayacak şekilde kablolama yapılmalı, açıkta kalan uçlar bantlanarak veya izole edilerek yanlışlıkla temas riski azaltılmalıdır.
• Giriş ve çıkış kablolarının kısa ve yeterli kesitte seçilmesi gerekir; uzun ve ince kablolarda oluşan gerilim düşümü, özellikle 5A'e yakın akımlarda beslenen devrede ölçülen değerin 5V'un belirgin şekilde altına inmesine yol açabilir.
• Modül açık PCB kart olarak üretildiğinden nem, toz ve iletken kirlilikten korunmalı; nemli ortamlarda veya metal yüzeylerin üzerinde izolasyon sağlanmadan kullanılmamalıdır.
