5S 20A 21V BMS Matkap Koruma Kartı - 18650 Li-ion

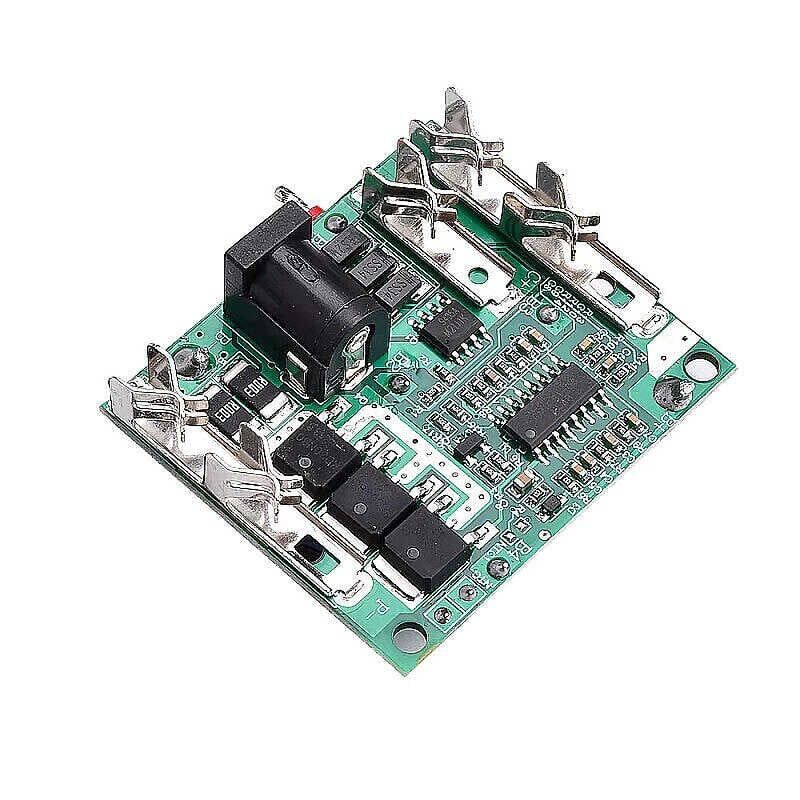

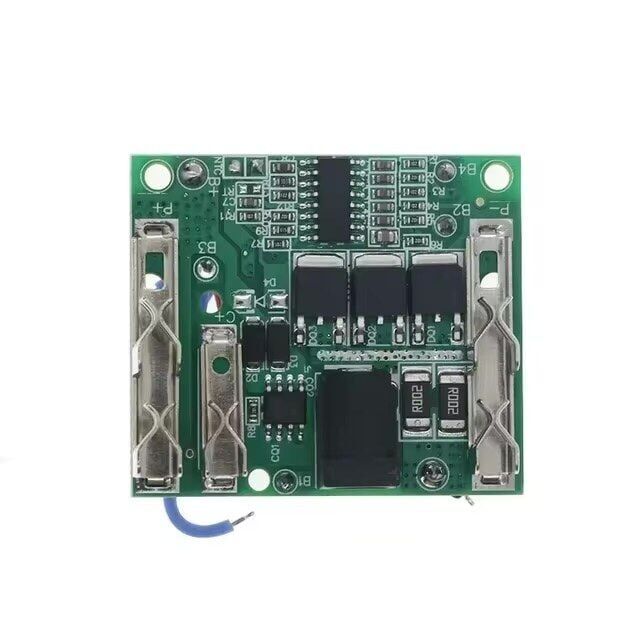

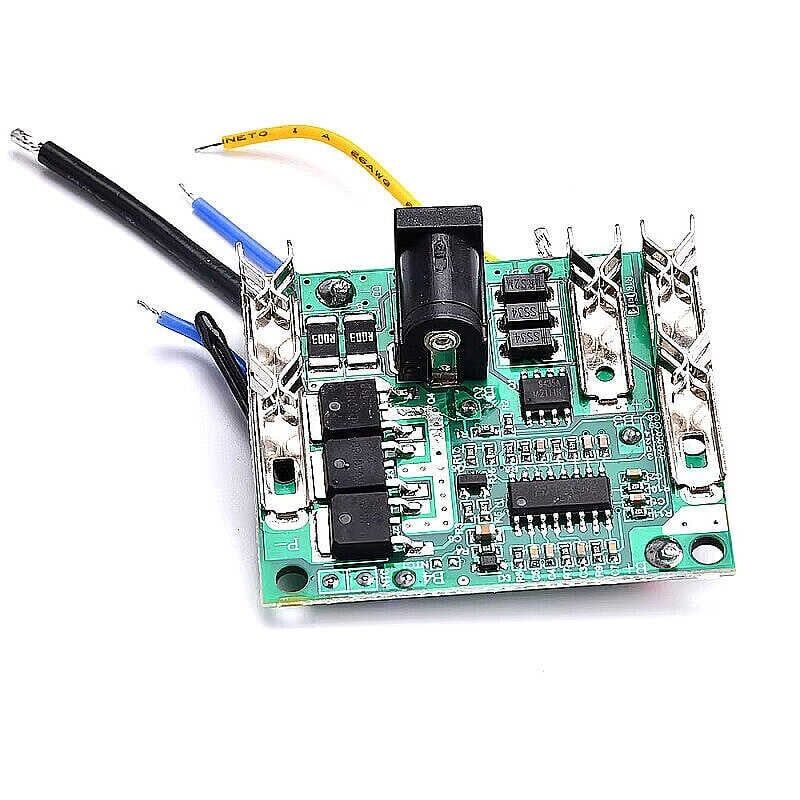

5S 20A 21V BMS Matkap Koruma Kartı, 5 adet 18650 Li-ion hücrenin seri bağlandığı batarya paketlerinde deşarj hattını izleyip koruyan bir elektronik devre kartıdır. Özellikle şarjlı matkap, tornavida ve benzeri el aletlerinde kullanılan özel yapım pil paketlerinin orijinal koruma devresi arızalandığında ya da sıfırdan pil paketi hazırlanırken devreye takılır. Kart, 5 hücrenin toplam gerilimini sürekli izler; tam şarjda paket gerilimi 21V, nominal (yarı dolu) durumda yaklaşık 18V, deşarja yakın halde ise yaklaşık 15V (hücre başına ~3,0V) civarındadır. Hücrelerden biri güvenli aralığın dışına çıktığında ya da çıkışta kısa devre veya aşırı akım oluştuğunda yük hattını keserek hem bataryayı hem bağlı cihazı olası hasardan korur. 20A sürekli akım kapasitesi sayesinde motor çekişi yüksek olan şarjlı el aletlerinde performans kaybı yaşatmadan çalışır. Küçük boyutlu baskılı devre kartı üzerinde MOSFET tabanlı elektronik anahtarlama kullanır; hareketli parça veya röle bulunmadığı için mekanik yıpranma riski taşımaz ve arızalanan orijinal koruma kartlarının yerine doğrudan takılabilecek pratik bir yedek parça oluşturur.

Teknik Özellikler

Öne Çıkan Özellikler

• 5 hücreli (5S) 18650 Li-ion paketlere özel olarak tasarlanmıştır, farklı hücre sayısına sahip paketlerde kullanılamaz.
• 20A sürekli deşarj akımı taşıyabildiği için yüksek çekişli motorlu el aletlerinde güç kaybı yaşatmaz.
• Çıkışta kısa devre oluştuğunda devreyi otomatik olarak keserek hem bataryayı hem bağlı cihazı korur.
• Hücre gerilimi güvenli aralığın altına indiğinde deşarjı durdurarak Li-ion hücrelerin aşırı deşarj nedeniyle kalıcı hasar görmesini engeller.
• Küçük ve ince baskılı devre kartı yapısı sayesinde dar pil paketi gövdelerinin içine kolayca sığar.
• Orijinal koruma kartı arızalanmış şarjlı alet bataryalarının onarımında doğrudan yedek parça olarak kullanılabilir.
• Sıfırdan 18650 hücrelerle 5S batarya paketi hazırlayan kullanıcılara, ayrı bir koruma devresi tasarlamalarına gerek kalmadan hazır bir koruma çözümü sunar.

Kullanım Alanları

• Şarjlı matkap ve tornavida bataryalarının orijinal koruma kartı arızalandığında, pil hücreleri sağlam olduğu halde alet çalışmadığında yerine değişim parçası olarak takılması.
• Hobi amaçlı 18650 hücrelerden 5S batarya paketi ören kullanıcıların, paketi bir alete bağlamadan önce pakete koruma devresi eklemesi.
• Elektrikli çim biçme makinesi, çit budama makası veya benzeri 18V sınıfı şarjlı bahçe aletlerinin pil paketlerinde deşarj koruması sağlanması.
• 18V seviyesinde Li-ion güç kaynağına ihtiyaç duyan hobi robotu, elektrikli kaykay veya küçük elektrikli araç projelerinde batarya çıkışının korunması.
• Kendi yapımı taşınabilir güç kaynağı veya yedek akü kutusu projelerinde hücre bazlı aşırı deşarj ve kısa devre riskinin önlenmesi.
• Servis atölyelerinde farklı marka şarjlı el aletlerinin pil paketlerinin tamirinde, hücreler test edilip sağlam çıktıktan sonra koruma kartı değişimi yapılması.
• 18650 hücrelerle güç kaynağı ve batarya yönetimi deneyleri yapan öğrenci ve elektronik meraklılarının, deney sırasında hücreleri aşırı deşarj riskine karşı korumak için devreye bu kartı eklemesi.

Bağlantı ve Kullanım

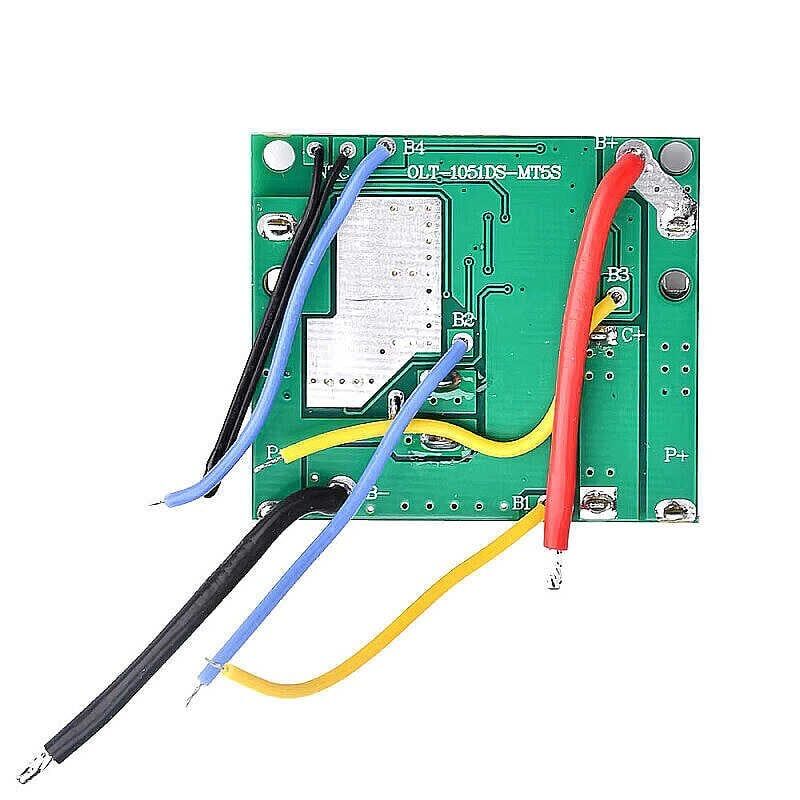

Kartın B+ ve B- uçları pil paketindeki 5 hücrenin seri bağlı toplam artı ve eksi noktalarına, P+ ve P- uçları alete (yük hattına) lehimlenir. Şarj, kartın tipine göre yine P+/P- üzerinden ya da dengeleme uçlarına bağlanan 5S dengeleyici şarj cihazıyla yapılır; hangi yöntemin geçerli olduğu montaj öncesinde doğrulanmalıdır. Hücrelerin tek tek izlenebilmesi için her hücre arası bağlantı noktası, kart üzerindeki dengeleme uçlarına ince kablolarla ayrı ayrı bağlanır; bu sayede kart, paketteki 5 hücrenin her birinin gerilimini bağımsız olarak takip edebilir. Bağlantılar tamamlandıktan sonra kart, paket gerilimini sürekli izleyerek deşarj sırasında oluşabilecek kısa devre, aşırı akım veya aşırı deşarj durumlarında yük hattını otomatik olarak keser. Lehimleme sırasında kısa devre oluşturmamak için tek seferde bir uç bağlanmalı ve her adımdan sonra gerilim bir multimetre ile kontrol edilmelidir. Montaj öncesinde B+/B- ve P+/P- uçlarının doğru yönde bağlandığından mutlaka emin olunmalıdır; ters bağlantı karta ve hücrelere kalıcı zarar verebilir. Kart pil paketinin plastik gövdesi içine yerleştirilmeden önce, alete bağlanmadan boşta çalışır durumda test edilmesi önerilir.

Paket İçeriği

• 1 adet 5S 20A 21V BMS matkap koruma kartı
• Bağlantı ve dengeleme kabloları dahil değildir; B+/B-, P+/P- ve denge uçları kullanıcı tarafından lehimlenerek bağlanır

Dikkat Edilmesi Gerekenler

• Kart yalnızca 5S (5 hücre seri) Li-ion paketler için tasarlanmıştır; 4S veya 6S gibi farklı hücre sayısına sahip paketlerde kullanılmamalıdır, aksi halde koruma eşikleri gerçek paket gerilimiyle uyuşmaz.
• B+/B- ve P+/P- uçlarının ters bağlanması karta ve bataryaya kalıcı hasar verebilir, bağlantı öncesi polarite mutlaka kontrol edilmelidir.
• 20A üzerinde sürekli akım çekişlerinde kart aşırı ısınabilir veya devreye giren koruma nedeniyle çıkışı kesebilir; yüksek akım çeken uygulamalarda kart üzerindeki ısınma zaman zaman kontrol edilmelidir.
• Hasarlı, şişmiş, güçleri birbirinden uzak veya kısa devre yapmış 18650 hücrelerle birlikte kullanılmamalıdır; dengesiz hücreler koruma devresinin doğru çalışmasını zorlaştırır.
• Lehim işlemleri, batarya güvenliği konusunda bilgili kişiler tarafından yapılmalıdır; hatalı lehimleme veya kısa süreli kısa devre yangın riski oluşturabilir. Montaj sonrasında kart, nemli veya iletken ortamlardan uzak tutularak elektriksel olarak izole edilmeli ve pil paketi gövdesi içine sabitlenmelidir.
• Bu tip matkap koruma kartları çoğunlukla yalnızca deşarj (kullanım) hattında koruma sağlar; hücrelerin dengeli ve güvenli şarj edilmesi için ayrı bir 5S dengeleyici şarj cihazı kullanılması önerilir.
