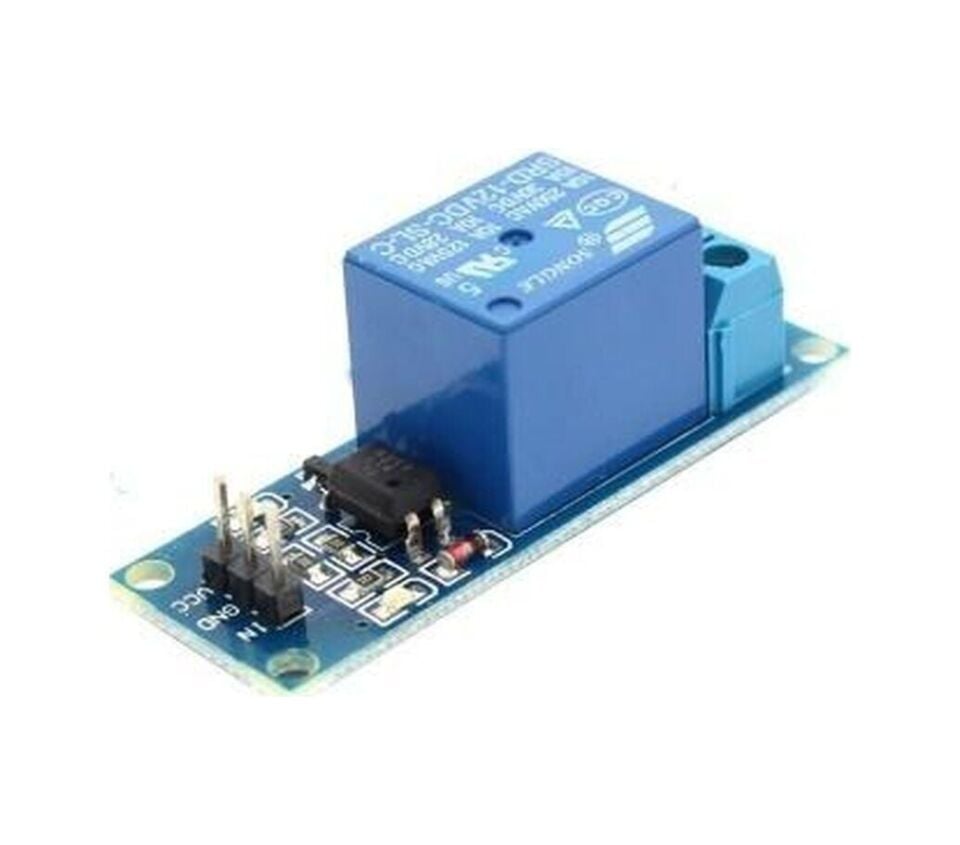

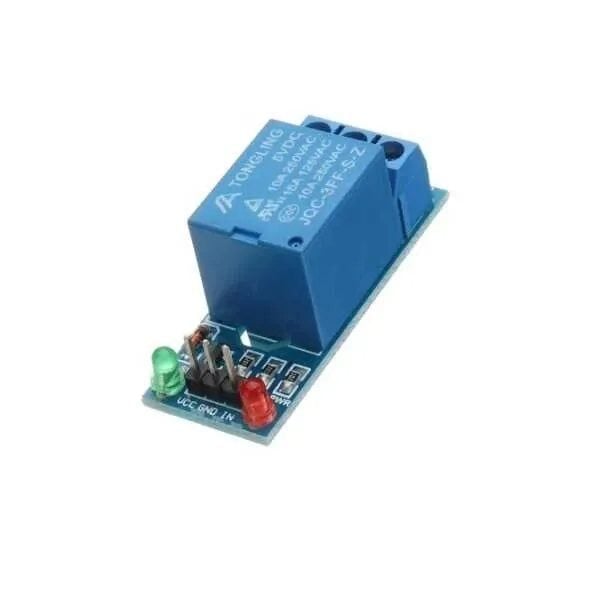

5V 1 Kanal Röle Kartı
5V 1 Kanal Röle Kartı, bir mikrodenetleyicinin (Arduino, ESP8266, ESP32, Raspberry Pi gibi) ürettiği zayıf lojik sinyali kullanarak yüksek akım veya yüksek gerilim gerektiren bir yükü açıp kapatmayı sağlayan bir anahtarlama kartıdır. Kart üzerindeki elektromanyetik röle, giriş sinyaliyle bir transistör devresi üzerinden tetiklenir; bobin enerjilendiğinde NO veya NC terminaline bağlı yük devresi, düşük gerilimli kontrol devresinden ayrı ve güvenli biçimde anahtarlanır. Lamba, motor, solenoid vana, elektrikli ısıtıcı gibi AC veya DC yüklerin mikrodenetleyici ile kontrol edildiği hemen her projede temel bir arayüz elemanı olarak kullanılabilir.
Teknik Özellikler
| Röle Türü | Elektromanyetik (mekanik) röle |
| Kanal Sayısı | 1 kanal |
| Tetikleme (Bobin) Gerilimi | 5V DC |
| Kontrol Sinyali Seviyesi | TTL uyumlu, yaklaşık 3,3V-5V lojik seviye |
| Giriş Arayüzü | 3 pinli header: VCC, GND, IN (Sinyal) |
| Röle Kontak Tipi | SPDT (Tek Kutup Çift Yönlü, 1 Form C) |

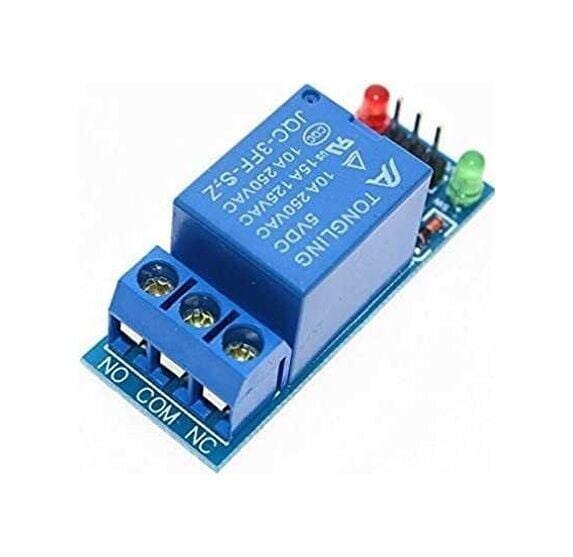

| Çıkış Bağlantıları | 3 vidalı klemens: NO, COM, NC |
| Maksimum Anahtarlama Akımı | 10A |
| Maksimum Anahtarlama Gerilimi (AC) | 250V AC |
| Maksimum Anahtarlama Gerilimi (DC) | 30V DC |
| Bobin Akım Tüketimi | Röle enerjiliyken yaklaşık 70-80 mA |
| Tetikleme Devresi | NPN transistör ile sürülen röle bobini, ters EMK koruma diyotu |
| Durum Göstergesi | Röle enerjilendiğinde yanan gösterge LED'i |
| Anahtarlama Tepki Süresi | Yaklaşık 10 ms (mekanik röle için tipik değer) |
| Anahtarlama Ömrü | Mekanik ömür yaklaşık 10 milyon, elektriksel ömür yaklaşık 100 bin çevrim (tipik değer) |
| Uyumlu Kontrolcüler | Arduino, ESP8266, ESP32, Raspberry Pi gibi 3,3V/5V lojik çıkışlı kartlar |
| Montaj | Delikli PCB üzerinde vida ile sabitlenebilir tasarım |
Öne Çıkan Özellikler
- Mikrodenetleyicinin zayıf çıkış sinyaliyle yüksek akımlı veya yüksek gerilimli yükleri güvenle anahtarlamayı sağlar.
- SPDT kontak yapısı sayesinde hem normalde açık (NO) hem de normalde kapalı (NC) bağlantı seçeneği aynı kart üzerinde sunulur.
- Vidalı klemens terminalleri, yük tarafındaki kablo bağlantısını lehim gerektirmeden hızlı ve sağlam biçimde yapmayı mümkün kılar.
- Üzerindeki durum LED'i, röle konumunu görsel olarak takip etmeyi ve arıza tespitini kolaylaştırır.
- 3 pinli basit giriş arayüzü sayesinde herhangi bir mikrodenetleyicinin dijital çıkış pinine doğrudan bağlanabilir.
- Hem AC hem de DC yükleri, kart üzerinde belirtilen gerilim ve akım sınırları içinde kalmak koşuluyla anahtarlayabilir.
- Kompakt kart tasarımı, projelerde az yer kaplayarak farklı gövde ve pano içlerine kolayca entegre edilebilir.
Kullanım Alanları
- Toprak nemi belirli bir seviyenin altına düştüğünde sulama pompasını veya solenoid vanayı devreye almak.
- Sıcaklık sensöründen gelen veriye göre bir fanı veya ısıtıcı rezistansı belirlenen eşik değerlerde otomatik açıp kapatmak.
- Bir hareket sensörü tetiklendiğinde koridor, bahçe veya garaj aydınlatmasını elle müdahale gerekmeden yakmak.
- Akıllı ev projelerinde ESP8266/ESP32 üzerinden internet bağlantılı olarak priz, lamba veya küçük ev aletini uzaktan anahtarlamak.
- Kapı veya elektrikli kilit mekanizmasını, RFID kart okuyucudan ya da şifre panelinden gelen onay sinyaliyle açmak.
- Sera veya akvaryum ortamında zamanlayıcıya bağlı olarak aydınlatma, ısıtıcı ya da havalandırma motorunu belirli saatlerde devreye sokmak.
- Küçük ölçekli otomasyon prototiplerinde 220V AC ile çalışan bir kontaktörü veya düşük güçlü bir motoru mikrodenetleyici üzerinden tetiklemek.
Bağlantı ve Kullanım
Kartın kontrol tarafındaki VCC ve GND pinleri mikrodenetleyicinin 5V ve GND hatlarına, IN (Sinyal) pini ise bir dijital çıkış pinine bağlanır; bu pin uygun lojik seviyeye çekildiğinde röle bobini tetiklenerek kontak konumu değişir. Yük tarafında devrenin normalde kapalı çalışmasını istiyorsanız yükü NC ve COM terminaline, normalde açık çalışmasını istiyorsanız NO ve COM terminaline bağlamanız gerekir. Yazılım tarafında ilgili pin dijital çıkış olarak tanımlanır ve komuttan gönderilen sinyal seviyesi değiştirilerek röle açılıp kapatılır, örneğin bir Arduino projesinde digitalWrite fonksiyonu ile HIGH ve LOW seviyeleri arasında geçiş yapılır. Yük devresinde kullanılan gerilim ve akımın, kart üzerinde belirtilen maksimum anahtarlama değerlerini hiçbir koşulda aşmamasına dikkat edilmelidir. Yüksek gerilimli yük bağlantıları yapılırken kartın bu hattı taşıyan terminal ve iz genişliklerinin, düşük gerilimli kontrol tarafından fiziksel olarak ayrı tutulduğu unutulmamalıdır. Yüksek akım çeken bir yük anahtarlanacaksa yükün kendi harici güç kaynağından beslenmesi, mikrodenetleyicinin 5V hattının doğrudan bu yükü beslemek için kullanılmaması önerilir; aksi halde mikrodenetleyici kartı aşırı akımdan zarar görebilir.
Paket İçeriği
- 1 adet 5V 1 Kanal Röle Kartı
Dikkat Edilmesi Gerekenler
- Yük devresinde kartın üzerinde belirtilen maksimum akım ve gerilim değerleri kesinlikle aşılmamalıdır; aksi halde röle kontakları hasar görebilir veya kalıcı olarak yapışabilir.
- 220V AC gibi tehlikeli gerilimlerle çalışılırken yük tarafındaki bağlantılar enerji kesilmiş haldeyken yapılmalı, bağlantı tamamlandıktan sonra terminallere doğrudan temas edilmemelidir.
- Endüktif yükler (motor, solenoid vana, kontaktör bobini vb.) anahtarlanırken oluşabilecek gerilim sıçramalarına karşı yük tarafına ek koruma devresi (snubber devresi veya flyback diyot) eklenmesi önerilir.
- Röle her açılıp kapandığında mekanik bir tıklama sesi oluşur ve kontakların sınırlı bir anahtarlama ömrü vardır; çok sık anahtarlama gerektiren uygulamalarda bu ömür sınırı göz önünde bulundurulmalıdır.
- Kontrol pini boşta (bağlantısız) bırakıldığında kararsız lojik seviye nedeniyle istenmeyen tetiklenmeler görülebilir; kullanılmayan durumlarda pinin tanımlı bir seviyede tutulmasına dikkat edilmelidir.
- Kart nem, toz ve metal talaşından uzak tutulmalı; yüksek gerilim terminallerine dokunmadan önce yük devresinin enerjisinin kesildiğinden mutlaka emin olunmalıdır.
- Yük tarafındaki kablo bağlantıları vidalı klemense sıkıca sabitlenmeli, gevşek bir bağlantı zamanla ısınmaya ve kontak arızasına yol açabileceğinden periyodik olarak kontrol edilmelidir.
