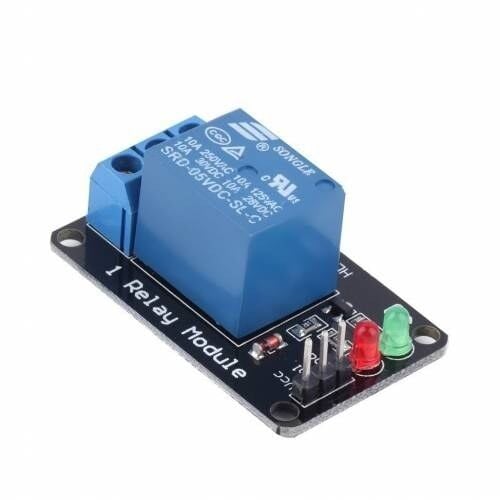

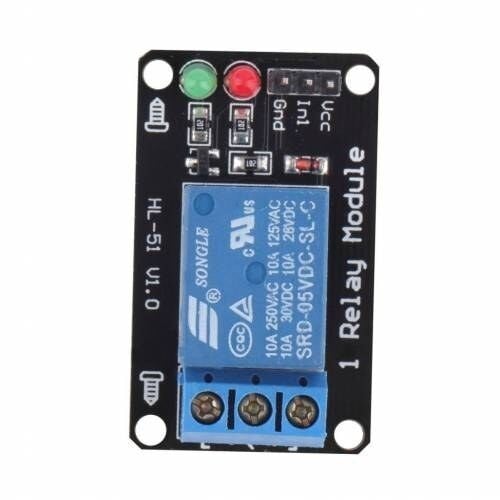

5V 1 Kanal Röle Kartı

5V 1 Kanal Röle Kartı, Arduino ve benzeri mikrodenetleyicilerin 5V'luk zayıf dijital sinyaliyle çok daha yüksek akım ve gerilimdeki devrelerin güvenle açılıp kapatılmasını sağlayan bir anahtarlama modülüdür. Kart üzerindeki elektromekanik röle, bobinin enerjilenmesiyle mekanik kontakları hareket ettirerek yük devresini tamamlar; kontrol tarafı ile yük tarafı arasına yerleştirilen optokuplör sayesinde iki devre birbirinden elektriksel olarak izole edilir. Bu izolasyon, yüksek gerilimli veya endüktif yüklerden kaynaklanabilecek gerilim darbelerinin kontrol devresine ve dolayısıyla mikrodenetleyiciye ulaşmasını engeller. Kart üzerindeki vidalı klemens sayesinde lamba, motor, elektrikli kilit veya sulama valfi gibi 220V AC ya da 12-24V DC ile çalışan cihazlar kod üzerinden kontrol edilebilir hale gelir. Röle kartları, doğrudan yüksek akım çekemeyen mikrodenetleyici pinlerinin kendisinden çok daha güçlü bir devreyi bir anahtar gibi devreye alıp çıkarmasına imkan tanıyan en yaygın arayüz elemanlarından biridir; bu sayede yazılımla verilen basit bir komut, bir motoru döndürmek veya bir lambayı yakmak gibi fiziksel bir sonuca dönüşür.

Teknik Özellikler

Öne Çıkan Özellikler

• Optokuplör izolasyonu sayesinde kontrol devresi ile yük devresi birbirinden elektriksel olarak ayrılır, bu da mikrodenetleyiciyi yüksek gerilim kaynaklı zarardan korur.
• Tek kanal olduğu için tek bir yükü bağımsız şekilde açıp kapatmaya odaklanır, bu da kablolamayı ve yazılacak kodu basit tutar.
• 5V lojik seviyeyle doğrudan çalıştığı için Arduino Uno, Nano, Mega gibi kartlarla sorunsuz uyumludur.
• Vidalı klemens çıkışı sayesinde kalın kablolarla yüksek akımlı yükler kolay ve sağlam şekilde bağlanabilir.
• Üzerindeki gösterge LED'i röle enerjilendiğinde yanarak anahtarlama durumunun gözle takip edilmesini sağlar.
• SPDT (Form C) kontak yapısı sayesinde hem normalde açık hem normalde kapalı bağlantı seçenekleri aynı modülde sunulur.
• Küçük ve hafif kart boyutu, projede sınırlı yer kaplayarak farklı muhafaza ve düzeneklere kolayca yerleştirilebilir.
• Kontrol pininin röle bobinini doğrudan sürmesi gerekmediği için mikrodenetleyicinin dijital çıkışı üzerindeki elektriksel yük en aza indirilmiş olur.

Kullanım Alanları

• Oda sıcaklığı belirlenen eşiğin üzerine çıktığında Arduino üzerinden 220V bir fan veya havalandırma motorunu devreye almak.
• Toprak nemi sensöründen gelen veriye göre sulama sisteminin elektrikli valfini otomatik olarak açıp kapatmak.
• Zamanlayıcı mantığıyla belirlenen saatlerde bahçe veya vitrin aydınlatmasını otomatik açıp kapatmak.
• Ev otomasyonu projelerinde bir mikrodenetleyici ile kontrol edilen prizi veya lambayı uzaktan anahtarlamak.
• Kapı ve kilit sistemlerinde bir kart okuyucudan veya şifre panelinden gelen onay sinyaliyle elektrikli kilidi tetiklemek.
• Akvaryum veya sera projelerinde ısıtıcı ya da nemlendirici gibi yükleri sensör verisine göre devreye almak.
• Küçük atölye ortamında bir buton veya sensörle 12V DC çalışan bir motoru ya da pompayı kontrol etmek.
• Küçük ölçekli otomasyon denemelerinde bir buton veya harici bir kontrol devresinden gelen sinyalle yardımcı bir devreyi araya röle koyarak devreye almak.

Bağlantı ve Kullanım

Kartın kontrol tarafında üç pin bulunur: VCC mikrodenetleyicinin 5V çıkışına, GND ortak toprağa, IN (veya SIG) ise mikrodenetleyicinin herhangi bir dijital çıkış pinine bağlanır. Röle bobininin genellikle düşük seviyeli (LOW) sinyalle tetiklendiği bu tip kartlarda, dijital pin LOW yapıldığında röle enerjilenip kontak konumunu değiştirir; kod tarafında bu genellikle digitalWrite(pin, LOW) ile açma, digitalWrite(pin, HIGH) ile kapama şeklinde uygulanır. Bazı kart varyantlarında üzerinde bulunan bir jumper ile bu tetikleme mantığı ters çevrilebildiğinden, kartı devreye almadan önce hangi mantıkla çalıştığının önce düşük riskli bir yükle test edilerek doğrulanması önerilir. Yük tarafında ise üç vidalı klemens terminali bulunur; şebeke gerilimiyle çalışan bir cihaz genellikle COM ve NO terminallerine bağlanır, böylece röle enerjilendiğinde devre tamamlanır ve yük çalışmaya başlar. Kalkış anında yüksek akım çeken motor gibi yükler için yük tarafının, mikrodenetleyiciden bağımsız ve yeterli akım kapasitesine sahip ayrı bir güç kaynağından beslenmesi gerekir. Yüksek gerilimli hat üzerinde bağlantı yapılırken elektrik mutlaka kesilmeli ve kablolar klemense sıkıca sabitlenmelidir.

Paket İçeriği

• 1 x 5V 1 Kanal Röle Kartı
• Kontrol tarafı için kart üzerinde monteli 3 pinli header
• Yük tarafı için kart üzerinde monteli 3 pinli vidalı klemens
• Mikrodenetleyici, bağlantı kablosu ve harici güç kaynağı pakete dahil değildir

Dikkat Edilmesi Gerekenler

• Şebeke gerilimiyle (220V AC) çalışırken kart üzerindeki açıkta kalan lehim noktalarına ve klemens vidalarına temas etmeyin; elektrik çarpması riski vardır.
• Röle bobininin çektiği akım kontrol pininden değil VCC hattından karşılanır; yine de kontrol pini üzerinden fazla akım çekilmemesine dikkat edilmelidir.
• Motor veya solenoid valf gibi endüktif yükler kontaklarda ark oluşturarak röle ömrünü kısaltabilir; gerekiyorsa yük ucuna uygun bir koruma devresi eklenmelidir.
• Röle kontaklarının anma akım ve gerilim değerlerini (10A/250V AC, 10A/30V DC) aşan yükler bağlanmamalıdır, aksi halde kontaklar zarar görebilir.
• Kartı nemden ve tozdan uzak, iyi havalandırılan bir muhafaza içine monte etmek uzun ömürlü çalışma sağlar.
• Kablolama yaparken NO ve NC terminallerini karıştırmamaya dikkat edin; yanlış bağlantı yükün beklenmeyen bir anda enerjilenmesine yol açabilir.
• Kartı ilk kez kullanmadan önce düşük riskli ve akımsız bir yükle (örneğin bir LED devresiyle) test ederek tetikleme mantığının (LOW/HIGH) doğru anlaşıldığından emin olun.
• Röleden gelen anahtarlama sesi (tık sesi) normaldir; ancak sürekli titreşim veya beklenmedik şekilde tekrarlı açılıp kapanma görülürse besleme geriliminin ve kod mantığının gözden geçirilmesi gerekir.
