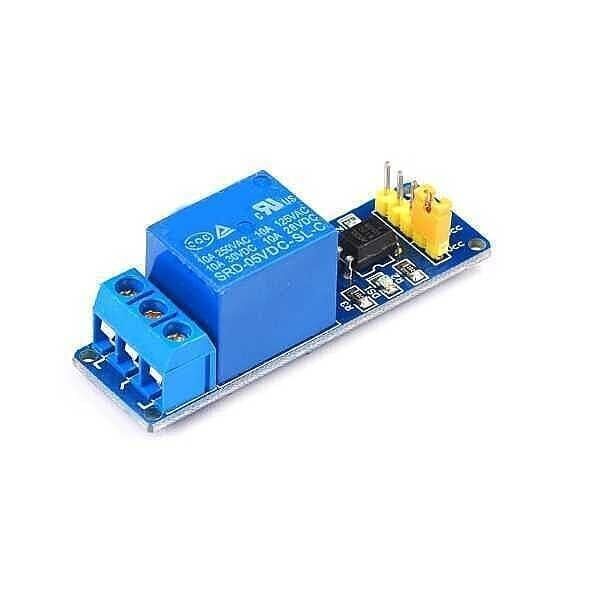

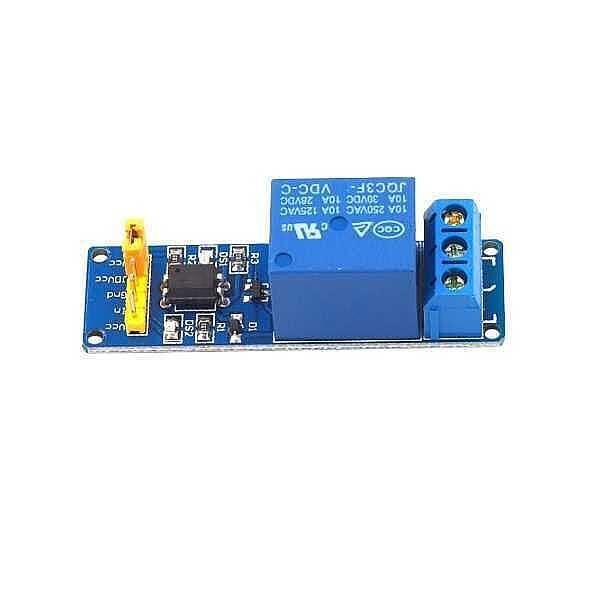

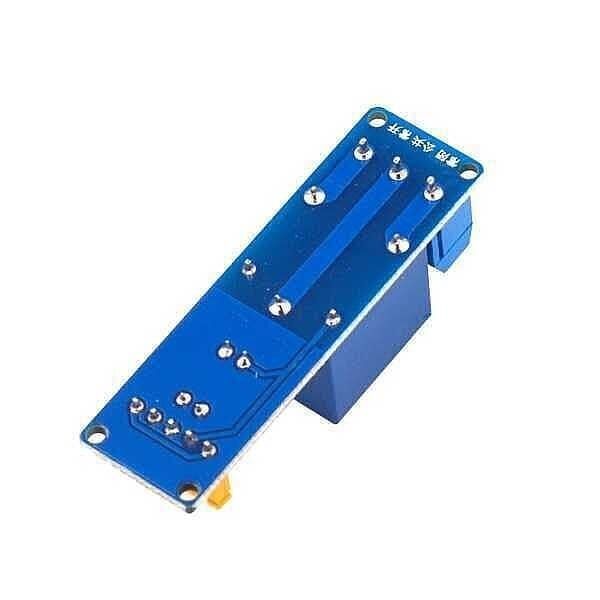

5V 1 Kanal Röle Kartı - Optokuplör Koruma

5V 1 Kanal Röle Kartı, düşük akımlı bir mikrodenetleyici (Arduino, ESP32, Raspberry Pi vb.) çıkışını kullanarak yüksek akım veya yüksek gerilimli devreleri açıp kapatmak için kullanılan bir anahtarlama modülüdür. Kart üzerindeki elektromekanik röle, kontrol devresi ile yük devresini fiziksel olarak birbirinden ayırır; giriş hattına eklenen optokuplör ise mikrodenetleyici sinyalini röle bobinini süren transistör devresinden ayırarak kontrol tarafındaki elektroniği anahtarlama gürültüsünden korur. Tek kanallı yapısı sayesinde tek bir röle çıkışı gerektiren aydınlatma, motor, pompa, valf veya benzeri AC/DC yükleri düşük seviyeli bir dijital sinyalle kontrol etmek için kullanılabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Optokuplör, kontrol sinyalini bobin sürme devresinden yalıtarak mikrodenetleyiciyi anahtarlama gürültüsünden korur.
• 5V lojik seviyeyle doğrudan tetiklenebildiği için Arduino, ESP8266, ESP32 ve Raspberry Pi gibi birçok geliştirme kartıyla ek bir sürücü devresi kurmadan kullanılabilir.
• Vidalı klemens bağlantı noktaları sayesinde yük tarafındaki kablo bağlantıları lehim gerektirmeden hızlı ve güvenli şekilde yapılabilir.
• Hem NO (normalde açık) hem NC (normalde kapalı) kontak çıkışı sunduğu için hem "enerji verildiğinde çalışsın" hem de "enerji kesildiğinde çalışsın" mantığıyla tasarlanan devrelerde kullanılabilir.
• Kart üzerindeki durum LED'i, röleye komut gönderildiğinde anında görsel geri bildirim vererek yazılım ve donanım hatalarının ayıklanmasını kolaylaştırır.
• Küçük boyutlu PCB yapısı, sınırlı yer olan proje kutularına ve breadboard düzenlerine kolayca entegre edilmesine imkân tanır.
• Tek kanallı olduğu için basit aç/kapa kontrolü gereken projelerde çok kanallı kartlara göre daha ekonomik ve derli topludur.

Kullanım Alanları

• Sera veya iç mekân bitki yetiştirme sisteminde toprak nem sensöründen gelen düşük seviyeli sinyalle 220V'luk sulama pompasını veya solenoid valfi devreye almak.
• Bir sıcaklık sensöründen gelen okumaya göre ortam belirli bir sıcaklığın üzerine çıktığında 220V'luk fan veya havalandırma motorunu otomatik olarak çalıştırmak.
• Işık şiddeti sensörüyle hava karardığında bahçe veya dış mekân aydınlatmasını otomatik olarak açıp gün doğumunda kapatmak.
• Ev otomasyonu projelerinde Arduino veya ESP32 üzerinden gelen komutla klasik bir lambayı veya küçük bir ev aletini uzaktan açıp kapatmak.
• Akvaryum veya terraryum projelerinde su ısıtıcısını veya hava pompasını zamanlayıcı bir devreyle belirli saatlerde devreye sokmak.
• Bir panoda mikrodenetleyici çıkışının doğrudan süremeyeceği bir kontaktör bobinini veya sinyal lambasını tetiklemek.
• Prototip aşamasındaki bir cihazda yazılımsal komutla yüksek akımlı bir DC motoru veya elektrikli kilit mekanizmasını kontrol etmek.

Bağlantı ve Kullanım

Kartın kontrol tarafındaki VCC ve GND pinleri, kullanılan mikrodenetleyicinin 5V ve GND hatlarına bağlanır; IN pini ise mikrodenetleyicinin dijital bir çıkış pinine bağlanarak röleye komut gönderilmesini sağlar. Yük tarafında ise anahtarlanacak devre, COM ve devrenin normal durumuna göre NO ya da NC terminaline vidalanır: enerji verildiğinde yükün çalışmasını istiyorsanız COM-NO çifti, enerji kesildiğinde çalışmasını istiyorsanız COM-NC çifti kullanılır. Röle mekanik bir anahtar olduğundan yük tarafındaki hat kontrol tarafındaki 5V hattından tamamen bağımsızdır ve şebeke gerilimi gibi yüksek gerilimler bu terminale bağlanabilir. Yazılım tarafında IN pinine LOW veya HIGH seviyesi gönderilerek röle enerjilendirilir ya da bırakılır; hangi seviyenin röleyi tetiklediği kartın üzerindeki işaretlemeye bakılarak veya küçük bir testle doğrulanmalıdır. 3.3V lojik seviyeyle çalışan bir kart (örneğin bazı ESP32/ESP8266 varyantları) kullanılıyorsa, IN pininin güvenilir şekilde tetiklenip tetiklenmediği ayrıca kontrol edilmeli, gerekirse bir seviye kaydırıcı devre araya eklenmelidir.

Paket İçeriği

• 1 adet 5V 1 Kanal Röle Kartı

Dikkat Edilmesi Gerekenler

• Röle kartının kontrol tarafı düşük gerilimle (5V) çalışsa da yük tarafına yüksek gerilim (örneğin 220V AC) bağlanabileceğinden, bağlantı ve montaj sırasında şebeke gerilimiyle çalışma tedbirlerine uyulmalı, mümkünse yük tarafı enerjisiz durumdayken bağlantı yapılmalıdır.
• Röle enerjili kaldığı sürece bobin sürekli akım çeker (birkaç on mA mertebesinde) ve anahtarlama anında kısa bir gerilim düşüşü oluşabilir; kartı besleyen 5V kaynağının bu sürekli yükü karşılayacak kapasitede olduğundan emin olunmalıdır, aksi halde mikrodenetleyici resetlenebilir.
• Anma akım ve gerilim değerlerinin üzerindeki yükler röle kontaklarına kalıcı hasar verebilir veya yangın riski oluşturabilir; anahtarlanacak yükün akımı bu sınırların altında tutulmalıdır.
• Endüktif yükler (motor, solenoid valf, kontaktör bobini gibi) anahtarlama anında gerilim sıçraması oluşturabileceğinden, röle ömrünü uzatmak için yük ile paralel bir koruma diyodu veya snubber devresi kullanılması önerilir.
• IN pininin hangi seviyede (LOW veya HIGH) röleyi tetiklediği koddan önce test edilmelidir; yanlış varsayımla yapılan bağlantı, yükün beklenmedik anda enerjilenmesine yol açabilir.
• Kart, koruyucu muhafaza olmadan açık bir PCB üzerinde olduğundan nem, toz ve iletken parçacıklara karşı korumalı bir kutu içinde kullanılması, özellikle şebeke gerilimiyle çalışılan uygulamalarda önemlidir.
