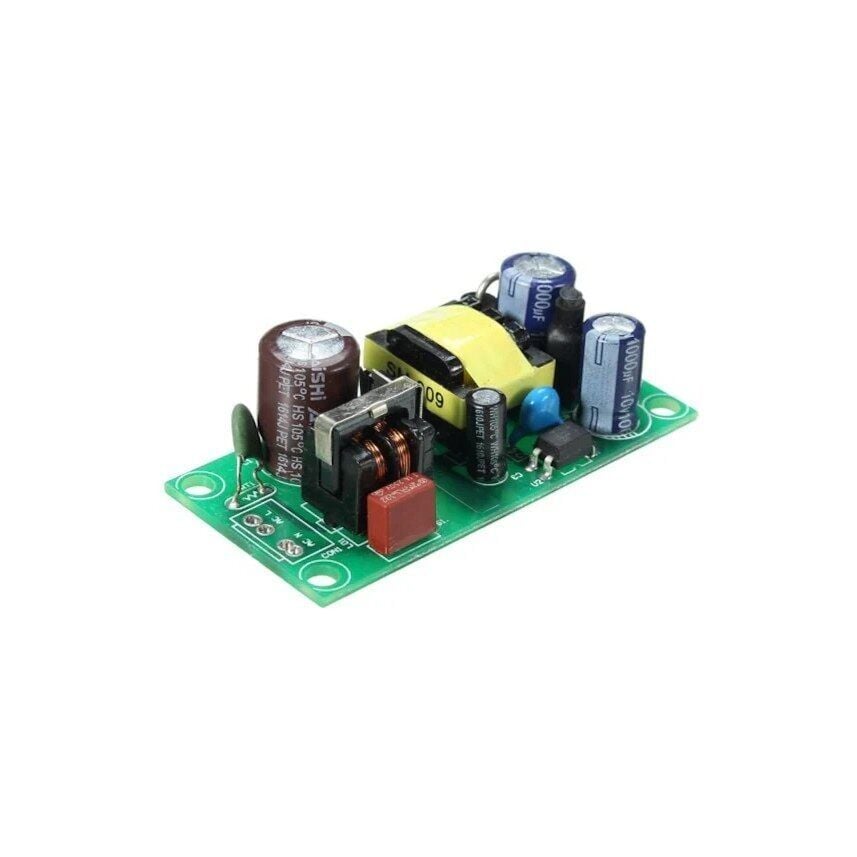

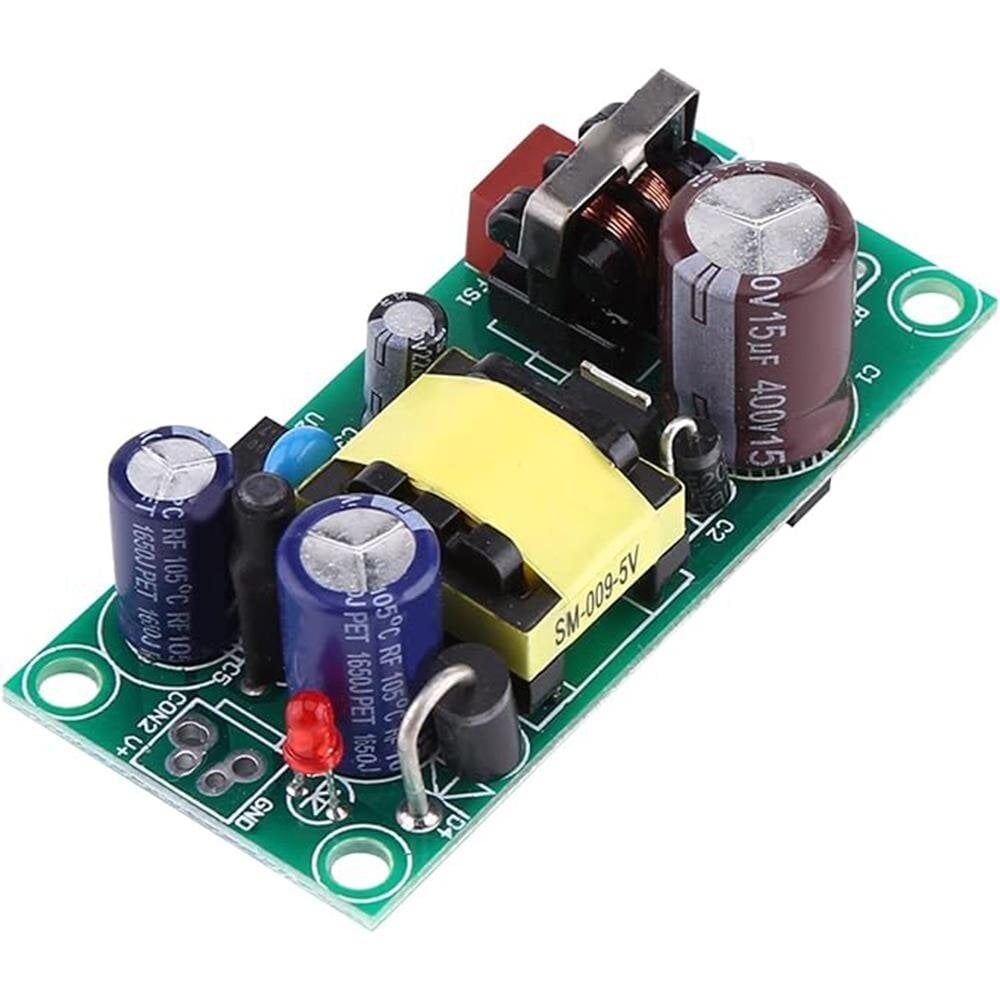

5V 2A 10W 220V AC-DC Anahtarlamalı Güç Modülü

Bu modül, 220V şebeke gerilimini doğrudan 5V DC çıkışa dönüştüren, giriş ve çıkışı birbirinden galvanik olarak izole edilmiş kompakt bir anahtarlamalı güç kaynağı bloğudur. Gövdesinin içinde küçük bir yüksek frekans transformatörü, anahtarlama elemanı ve doğrultma/filtreleme devresi barındırdığı için ayrı bir AC-DC adaptöre, harici trafoya ya da priz tipi şarj cihazına ihtiyaç duymadan, doğrudan devre kartı üzerine lehimlenerek kullanılabilir. Klasik demir çekirdekli trafolu güç kaynaklarına göre çok daha küçük ve hafif olması, aynı zamanda yüksek frekansta anahtarlama yapması sayesinde mümkün olur. 10W anma gücü ve 2A çıkış akım kapasitesi ile Arduino, ESP8266/ESP32, röle kartı, sensör ve küçük kontrol devrelerinin 5V hat beslemesinde; özellikle sürekli şebekeye bağlı kalan ve harici bir adaptör kutusu istenmeyen gömülü tasarımlarda tercih edilir. Kapalı plastik gövdesi, montaj kolaylığı sağlarken şebeke gerilimi taşıyan giriş uçlarının dışarıdan doğrudan temasını da azaltır; buna rağmen 220V AC ile çalıştığından montaj ve kullanım sırasında yüksek gerilim güvenlik kurallarına uyulması, projenin nihai kutusunda giriş tarafına erişimin engellenmesi gerekir.

Teknik Özellikler

Öne Çıkan Özellikler

• Giriş ve çıkış arasında galvanik izolasyon sağlar; bu sayede şebeke gerilimindeki dalgalanmalar, gürültüler veya olası bir kaçak akım çıkış tarafındaki hassas elektronik devrelere doğrudan yansımaz ve kullanıcı açısından da ek bir güvenlik katmanı oluşturur.
• 90-264V AC geniş giriş aralığı sayesinde şebeke geriliminin bölgeye veya zaman dilimine göre değişkenlik gösterdiği durumlarda ek bir ayar, anahtar konumlandırma veya jumper değişikliğine gerek kalmadan sorunsuz çalışır.
• Kısa devre ve aşırı akım durumunda kendiliğinden toparlanan (self-recovery) koruma devresi sayesinde, hatalı bağlantı veya geçici aşırı yük gibi arızalar giderildiğinde modül otomatik olarak normal çalışmaya döner, sigorta değişimi gibi ek bir müdahale gerekmez.
• %70'in üzerindeki dönüşüm verimi, dirençli veya kapasitif düşürücü çözümlere kıyasla daha az ısınma, daha düşük enerji kaybı ve daha uzun ömürlü çalışma anlamına gelir.
• Kompakt ve kapalı gövdeli yapısı sayesinde harici bir muhafazaya ihtiyaç duymadan doğrudan PCB üzerine monte edilebilir, bu da nihai ürünün toplam hacmini küçültür.
• Boşta çalışırken 0,1W'ın altında kalan güç tüketimi, sürekli şebekeye bağlı kalan ve nadiren yük çeken projelerde (örneğin bekleme modundaki bir alarm paneli) bekleme kaybını en aza indirir.
• Çıkışındaki dalgalanma ve gürültü seviyesinin düşük tutulmuş olması, doğrudan mikrodenetleyici ve analog sensör beslemesinde ek bir regülatöre gerek duyulmadan kararlı bir 5V hat elde edilmesini kolaylaştırır.

Kullanım Alanları

• Bir ESP8266/ESP32 tabanlı IoT cihazının kutusu içine yerleştirilip, harici bir adaptör kablosu dışarıda kalmadan doğrudan 220V şebekeden beslenmesi.
• Duvar tipi akıllı priz veya akıllı anahtar devresinde, kutunun içine sığacak boyutta harici adaptör kullanmadan dahili 5V besleme kaynağı olarak kullanılması.
• Röle kartı üzerinden çalışan sulama, aydınlatma veya havalandırma otomasyon sisteminde, röleyi ve kontrol devresini tetikleyen mikrodenetleyicinin aynı anda beslenmesi.
• Endüstriyel pano içinde gösterge, sinyal LED'i, buzzer veya küçük sensör modüllerinin, panonun ana 220V hattından ayrı bir trafo kutusu kurmadan 5V ile beslenmesi.
• Arduino tabanlı bir alarm veya izleme sisteminin, pil ya da harici adaptöre bağımlı kalmadan doğrudan priz gerilimiyle sürekli çalışır halde tutulması.
• Otomasyon panosunda opto-izolatör girişlerine veya yardımcı kontrol devrelerine, ana kontrol gerilimiyle izole edilmiş düşük akımlı bir 5V besleme sağlanması.
• Kapı zili, kapı otomasyonu veya küçük ölçekli bina otomasyonu panellerinde, panel içine gizlenecek şekilde 5V mantık gerilimi üretilmesi.

Bağlantı ve Kullanım

Modül üzerinde toplam dört bağlantı pimi bulunur: giriş tarafında L (Faz) ve N (Nötr) uçları 220V AC şebeke hattına, çıkış tarafında ise +Vo ve -Vo uçları beslenecek devrenin 5V DC hattına bağlanır. Giriş ve çıkış pimleri gövdenin karşılıklı kenarlarında yer aldığından, kart tasarımı yapılırken şebeke hattı ile düşük gerilim hattının birbirine karışmamasına, aralarında yeterli mesafe bırakılmasına dikkat edilmelidir. Çıkıştaki dalgalanmayı daha da azaltmak isteyenler +Vo ile -Vo arasına 100-220µF aralığında ek bir elektrolitik kondansatör bağlayabilir; bu, özellikle analog sensör okumalarının hassas olduğu uygulamalarda faydalı olur. İlk devreye alma sırasında çıkış gerilimini bir multimetre ile ölçüp gerçekten 5V DC civarında olduğunu doğrulamak, ardından yükü (mikrodenetleyici, röle vb.) bağlamak güvenli bir çalışma sırasıdır. Giriş tarafı şebeke gerilimi taşıdığından, pimlerin lehimlenmesi ve kartın yerleştirilmesi elektrik kesili durumdayken yapılmalı, giriş-çıkış arasındaki izolasyon mesafesi korunmalı ve şebeke hattına giden L-N uçlarının yalıtımı proje kutusu kapatılmadan önce kontrol edilmelidir.

Paket İçeriği

• 1 adet 5V 2A 10W 220V AC-DC anahtarlamalı güç kaynağı modülü
• Ayrı bir bağlantı kablosu veya konnektör bulunmaz; pimler doğrudan PCB'ye lehimlenecek şekilde tasarlanmıştır
• Kutu, montaj vidası veya soğutucu gibi bir aksesuar pakete dahil değildir; modül yalın gövde halinde teslim edilir

Dikkat Edilmesi Gerekenler

• Giriş tarafı doğrudan 220V AC şebeke gerilimi taşır; modül şebekeye bağlıyken pimlere, lehim noktalarına veya açıkta kalan bakır izlere asla dokunulmamalıdır.
• Montaj sırasında giriş (L, N) ve çıkış (+Vo, -Vo) pimlerinin karıştırılmamasına dikkat edilmeli, ters bağlantının modüle veya beslenen devreye kalıcı zarar verebileceği unutulmamalıdır.
• Kapalı/gömülü gövde yapısı nedeniyle çalışma sırasında oluşan ısının atılabilmesi için modül, sızdırmaz veya tamamen kapalı bir kutu yerine hava dolaşımına izin veren bir yere monte edilmelidir.
• 2A üzerindeki sürekli yükler modülün aşırı ısınmasına ve koruma devresinin devreye girerek çıkışı kesmesine yol açabilir; çekilen akımın anma değerini uzun süre aşmamasına dikkat edilmelidir.
• Nemli, tozlu veya iletken parçacık barındıran ortamlarda modül ek bir koruyucu muhafaza içine alınmadan kullanılmamalı, yoğuşmaya açık dış mekan uygulamalarından kaçınılmalıdır.
• Giriş tarafındaki şebeke hattı ile çıkış tarafındaki 5V hat arasında izolasyonun korunması için kart üzerinde yeterli sürünme ve hava mesafesi bırakılmalı, iki tarafın toprak/şase hattı birbirine bağlanmamalıdır.
• Şebeke bağlantısını yapan kişinin temel elektrik bilgisine sahip olması, bağlantı öncesinde sigortanın veya ana şalterin kapalı tutulması önerilir; elektrik konusunda deneyimsiz kullanıcılar bu bağlantıyı yetkili birine yaptırmalıdır.
