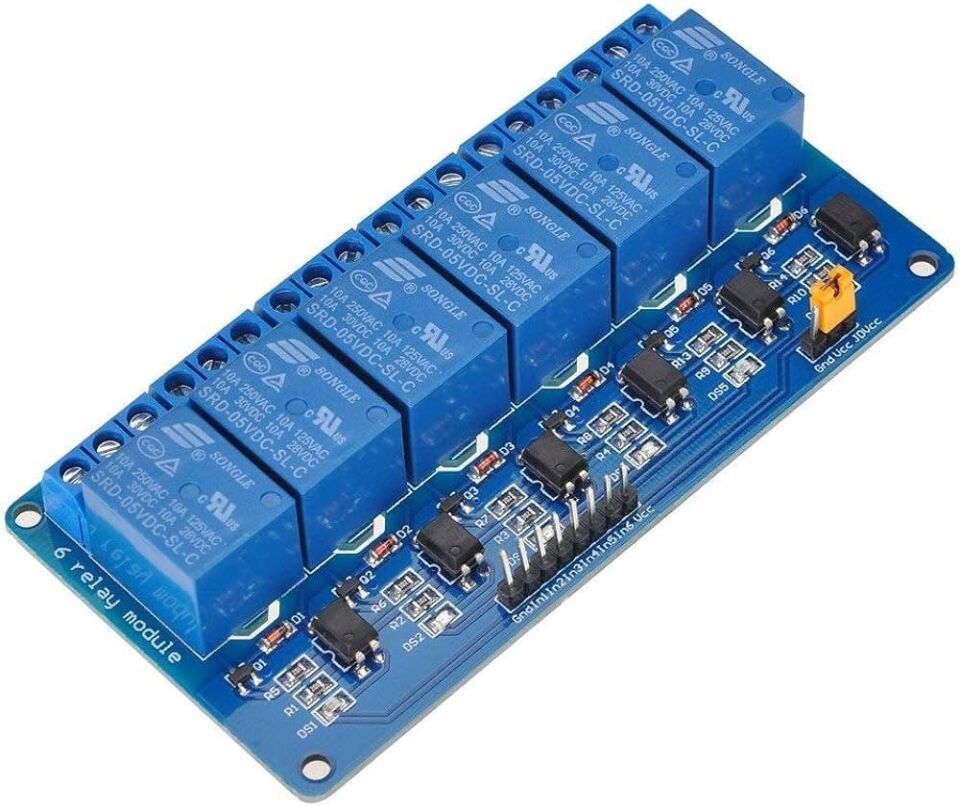

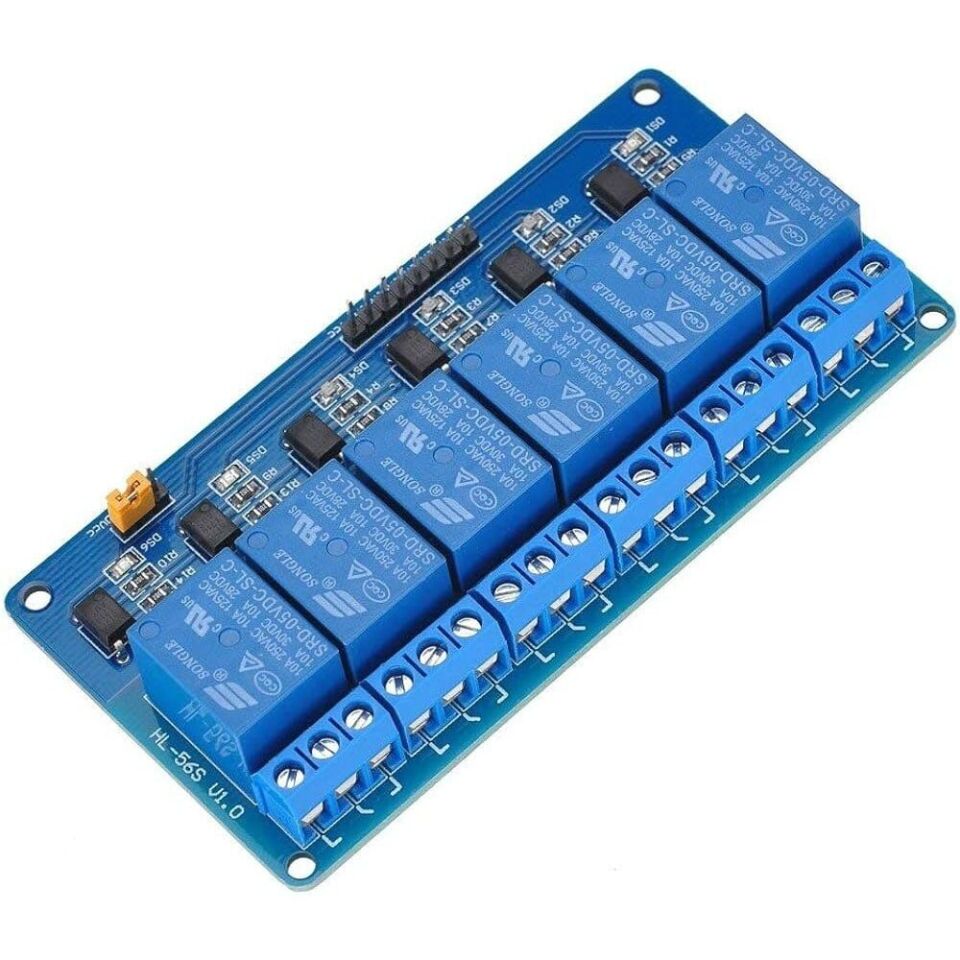

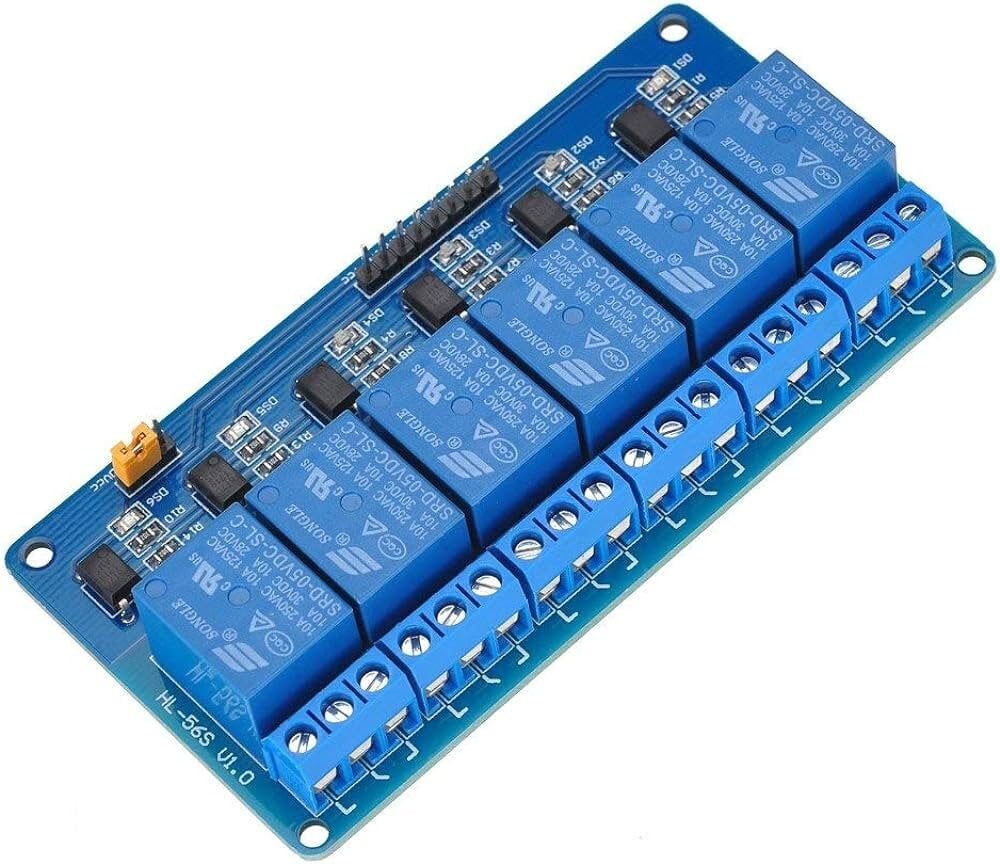

5V 6 Kanal Röle - Optokuplörlü

5V 6 Kanal Röle Modülü, düşük gerilimli bir mikrodenetleyicinin (Arduino, Raspberry Pi, ESP32 gibi) dijital çıkış sinyaliyle, şebeke gerilimi veya yüksek akım gerektiren cihazları güvenli şekilde açıp kapatmasını sağlayan bir anahtarlama kartıdır. Kart üzerindeki altı bağımsız röle, kontrol devresinden optokuplör aracılığıyla galvanik olarak izole edilmiştir; bu sayede mikrodenetleyici tarafı, yük hattında oluşabilecek gerilim dalgalanmalarından, elektriksel gürültüden ve olası kısa devrelerden korunur. Her kanal kendi vidalı klemensine sahip olup NO (normalde açık) ve NC (normalde kapalı) kontak seçenekleriyle esnek bağlantı imkânı sunar. Ev otomasyonu, sulama sistemleri, sıcaklık/nem kontrolü ve küçük ölçekli endüstriyel prototipleme gibi projelerde çoklu yük anahtarlaması için sıkça tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• 6 bağımsız kanal sayesinde tek kart üzerinden altı farklı yükü ayrı ayrı kontrol etmeye imkân tanır.
• Optokuplör izolasyonu, kontrol devresini yük tarafındaki gerilim ve akımdan elektriksel olarak ayırarak mikrodenetleyiciyi olası hasarlardan korur.
• Her kanalda bulunan durum LED'i, ilgili rölenin çekili olup olmadığını anlık olarak görsel şekilde gösterir.
• Vidalı klemens bağlantıları, kablo bağlantılarının kart sökülüp takılmadan sağlam ve kalıcı şekilde yapılmasını sağlar.
• NO ve NC kontak çıkışlarının bir arada bulunması, hem "tetiklenince çalışsın" hem "tetiklenince dursun" mantığıyla proje kurmayı mümkün kılar.
• 5V lojik seviyesi, çoğu popüler geliştirme kartının dijital çıkışıyla doğrudan uyumludur, ek sürücü devresi gerektirmez.
• Kompakt PCB tasarımı ve montaj delikleri, kartın bir kutu veya panel içine sabitlenmesini kolaylaştırır.
• JD-VCC güç ayırma jumperı, röle bobinlerinin çektiği akımın mikrodenetleyicinin kendi 5V regülatörüne yük bindirmesini engelleme seçeneği sunar.

Kullanım Alanları

• Sera veya bahçe sulama sisteminde toprak nem sensöründen gelen sinyale göre su pompasını veya solenoid vanayı otomatik olarak açıp kapatmak.
• Ev otomasyonu projesinde oda aydınlatmasını, havalandırma fanını ve ısıtıcıyı tek bir mikrodenetleyici üzerinden ayrı zamanlamalarla yönetmek.
• Akvaryum ya da terraryum ortamında ısıtıcı, filtre pompası ve aydınlatma armatürünü sıcaklık ve zaman bazlı senaryolarla devreye almak.
• Küçük ölçekli otomasyon panosunda konveyör motorunu, uyarı lambasını ve alarm sirenini mikrodenetleyici çıkışıyla tetiklemek.
• Güvenlik sisteminde hareket sensöründen gelen tetikleme ile dış mekân aydınlatmasını ve siren rölesini aynı anda devreye sokmak.
• Otomatik besleme düzeneğinde zamanlayıcı yardımıyla yem motorunu belirli saatlerde kısa süreliğine çalıştırmak.
• Uzaktan kontrollü priz projelerinde ev içindeki birden fazla elektrikli cihazı tek panelden açıp kapatmak.
• Okul veya atölye ortamında öğrencilerin lojik seviye bir sinyalle yüksek güçlü lamba, motor ya da fan gibi yükleri güvenli şekilde denemesine imkân tanımak.

Bağlantı ve Kullanım

Modülün VCC ve GND pinleri 5V besleme kaynağına, IN1-IN6 pinleri ise Arduino veya benzeri kartın dijital çıkış pinlerine bağlanır; ilgili çıkış tetiklendiğinde karşılık gelen röle çeker ve üzerindeki LED yanar. Anahtarlanacak yük hattı seri şekilde bağlanır: besleme hattının faz ucu COM terminaline, yükün bir ucu NO (normalde açık kullanımda) terminaline, yükün diğer ucu ise beslemenin nötr/dönüş hattına bağlanır; röle enerjilendiğinde COM-NO kontağı kapanır ve yük devreye girer. Şebeke gerilimiyle çalışan cihazlar bağlanacaksa tüm bağlantılar gerilim kesikken yapılmalı, klemens vidaları sıkıca sabitlenmeli ve yüksek gerilim bölgesine yalıtımsız temas edilmemelidir. JD-VCC jumper'ı takılıyken röle beslemesi kartın kendi 5V hattından, jumper çıkarıldığında ise ayrı bir 5V kaynaktan sağlanabilir; bu, altı röle birden çekildiğinde oluşan yüksek akımın mikrodenetleyici beslemesini olumsuz etkilemesini önler. Yazılım tarafında her IN pinine dijital çıkış olarak yazılan LOW veya HIGH değeri, kartın tetikleme mantığına göre rölenin çekmesini ya da bırakmasını sağlar; bu nedenle ilk denemede tüm kanalların bekleneni tersten tepki vermesi durumunda kodda kullanılan mantık seviyesinin gözden geçirilmesi yeterlidir. Birden fazla röleyi aynı anda tetiklerken kartın toplam güç bütçesinin ve besleme kaynağının bu akımı karşılayacak kapasitede olduğundan emin olunmalıdır.

Paket İçeriği

• 1 x 5V 6 Kanal Röle Modülü (Optokuplörlü)
• Kontrol pin header'ı (GND, IN1-IN6, VCC)
• Vidalı klemens bağlantı blokları (NO - COM - NC, kanal başına)
• Röle besleme ayırma jumperı (JD-VCC)
• Montaj delikleri işlenmiş PCB kart

Dikkat Edilmesi Gerekenler

• Şebeke gerilimiyle (220V AC) çalışan bir yük bağlanacaksa kart enerjili değilken bağlantı yapılmalı, yüksek gerilim hattına yalıtımsız temas edilmemelidir.
• Röle kontaklarının anma akım ve gerilim değerleri (10A/250V AC, 10A/30V DC) aşılmamalı; daha yüksek akım çeken yükler için kontaktör veya ilave güç rölesi kullanılmalıdır.
• Motor, solenoid vana veya kontaktör bobini gibi endüktif yükler anahtarlanırken oluşan gerilim sıçramalarına karşı DC yüklerde bobine ters paralel bir flyback diyot, AC yüklerde ise RC snubber veya varistör (MOV) eklenmesi önerilir.
• Mikrodenetleyicinin dijital çıkış pini röle bobinini doğrudan beslemeye çalışılmamalı, tetikleme her zaman kartın kendi sürücü devresi üzerinden yapılmalıdır.
• Altı röle aynı anda çekildiğinde toplam akım tüketimi artar; bu durumda JD-VCC jumper'ı çıkarılıp röle beslemesinin ayrı bir 5V kaynaktan verilmesi önerilir.
• Kart, nem, toz ve iletken parçacıklardan uzak kuru bir ortama monte edilmeli, açıkta kalan vida başları ve terminaller yalıtılmalıdır.
• Röleler mekanik olarak anahtarlandığından belirli bir anahtarlama ömrüne sahiptir; sık ve hızlı aç-kapa gerektiren uygulamalarda (örneğin PWM benzeri kontrol) mekanik röle yerine yarı iletken röle (SSR) değerlendirilmelidir.
