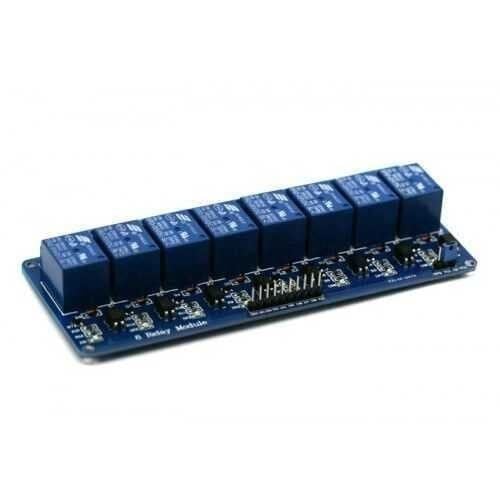

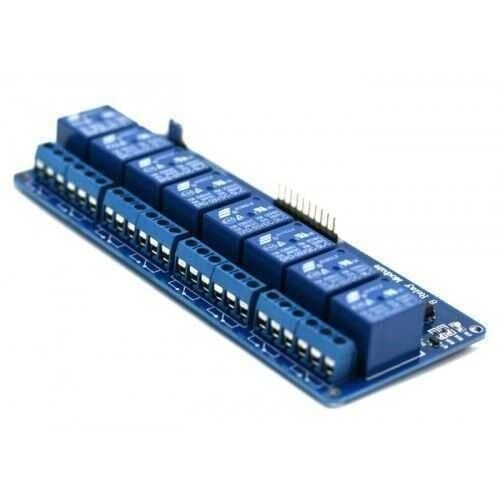

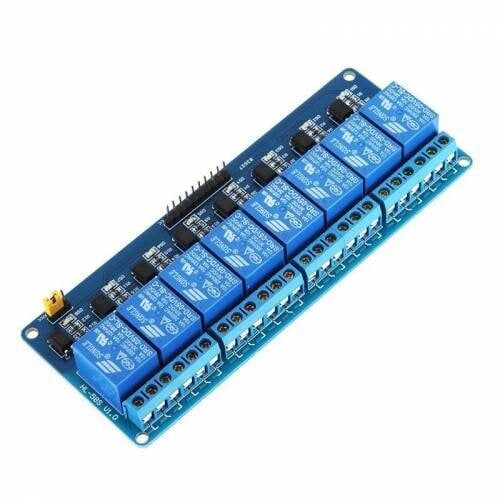

5V 8 Kanal Röle - Optokuplörlü
5V 8 Kanal Röle Modülü, bir mikrodenetleyicinin (Arduino, ESP8266/ESP32, Raspberry Pi gibi) düşük gerilimli dijital çıkış sinyaliyle sekiz ayrı yüksek gerilim veya yüksek akımlı devreyi birbirinden bağımsız şekilde açıp kapatmayı sağlayan bir anahtarlama kartıdır. Her kanalın girişindeki optokuplör, kontrol ile röle bobini arasında elektriksel izolasyon sağlar. Kart üzerindeki her röle NA (normalde açık) ve NC (normalde kapalı) kontak çıkışlarına sahiptir; bu sayede lamba, motor, solenoid vana, fan veya kontaktör gibi harici yükler düşük gerilimli bir kontrol sinyaliyle güvenli biçimde devreye alınıp kesilebilir.
Teknik Özellikler
| Kanal Sayısı | 8 Kanal (birbirinden bağımsız kontrol) |
| Kontrol (Lojik) Giriş Gerilimi | 5V DC |
| Röle Bobin Gerilimi | 5V DC |
| Röle Kontak Tipi | SPDT (1 Form C) - ortak (COM), NA ve NC çıkış |
| Maks. Anahtarlama Akımı/Gerilimi (AC Yük) | 10A / 250V AC |
| Maks. Anahtarlama Akımı/Gerilimi (DC Yük) | 10A / 30V DC |
| Giriş-Çıkış İzolasyonu | Optokuplör ile galvanik izolasyon |
| Kontak-Bobin Dielektrik Dayanımı | Yaklaşık 1500V AC / 1 dakika |
| Anahtarlama Süresi (Çekme/Bırakma) | Yaklaşık 10 ms |
| Durum Göstergesi | Her kanal için ayrı LED |
| Bağlantı Terminalleri | Her kanalda NO/COM/NC vidalı klemens |
| Giriş Pin Etiketleri | VCC, GND, IN1...IN8 |
| Ayrı Röle Beslemesi | VCC-JD-VCC jumper çıkarılarak harici besleme seçeneği |
| Tetikleme Mantığı | Genellikle aktif LOW (jumperlı modellerde değiştirilebilir) |
| Kart Malzemesi | FR4 baskılı devre kartı (cam elyaf epoksi) |
| Uyumlu Kontrolörler | Arduino, ESP8266/ESP32, Raspberry Pi, STM32 ve benzeri 5V/3.3V lojik çıkışlı kartlar |
Öne Çıkan Özellikler
- Optokuplör izolasyonu sayesinde kontrol devresi (mikrodenetleyici tarafı) yüksek gerilim hattından elektriksel olarak tamamen ayrıştırılır, böylece olası bir arızada mikrodenetleyicinin zarar görme riski azalır.
- 8 bağımsız kanal bulunur; her kanal diğerlerinden ayrı olarak tetiklenebildiği için tek kartla birden fazla cihaz aynı anda veya sırayla kontrol edilebilir.
- Her kanalda röle durumunu (çekmiş/bırakmış) gösteren ayrı bir LED bulunur, bu da hata ayıklama ve saha kontrolünü kolaylaştırır.
- SPDT kontak yapısı ile hem normalde açık (NA) hem normalde kapalı (NC) bağlantı seçeneği sunulur, bu da devre tasarımında esneklik sağlar.
- Vidalı klemens bağlantıları sayesinde yük kabloları lehim gerektirmeden, sıkıştırma yoluyla hızlı ve güvenli şekilde bağlanabilir.
- Hem AC hem DC yükleri anahtarlayabildiği için ev tipi cihazlardan düşük gerilimli DC motor ve solenoidlere kadar geniş bir yük yelpazesinde kullanılabilir.
- Modüler ve kompakt yapısı sayesinde pano içi veya proje kutusu içi montaja uygundur.
Kullanım Alanları
- Arduino veya Raspberry Pi tabanlı ev otomasyonu projelerinde lamba, priz ve küçük ev aletlerinin uzaktan veya zamanlanmış kontrolü
- Sulama ve tarım otomasyonu sistemlerinde solenoid vanaların açılıp kapatılarak sulama programlarının yürütülmesi
- Sera ve iklimlendirme uygulamalarında fan, ısıtıcı, nem cihazı veya aydınlatmanın sensör verisine göre devreye alınması
- Küçük ölçekli endüstriyel otomasyon panolarında motor, kontaktör veya solenoidin PLC/mikrodenetleyici üzerinden tetiklenmesi
- Güvenlik ve alarm sistemlerinde siren, kilit veya aydınlatma gibi çoklu cihazın merkezi bir kart üzerinden anahtarlanması
- Eğitim ve prototipleme çalışmalarında çok kanallı yük anahtarlamasının öğrenilmesi ve test edilmesi
- Akvaryum, kuluçka makinesi gibi hobi projelerinde pompa, ısıtıcı ve aydınlatmanın zamanlayıcıyla kontrolü
Bağlantı ve Kullanım
Modülün VCC ve GND pinleri mikrodenetleyicinin 5V ve GND hatlarına, IN1-IN8 pinleri ise mikrodenetleyicinin dijital çıkış pinlerine bağlanır; ilgili pine yazılım üzerinden HIGH veya LOW sinyal gönderilerek karşılık gelen röle çekilir ya da bırakılır. Anahtarlanacak yük, kullanılacak bağlantı tipine göre her kanalın NO (normalde açık) veya NC (normalde kapalı) klemensi ile COM klemensi arasına seri olarak bağlanır. Sekiz röle aynı anda çektiğinde toplam bobin akımı mikrodenetleyici kartının 5V çıkışının sağlayabileceği akımı aşabileceğinden, VCC-JD-VCC jumper'ı çıkarılarak röle beslemesinin ayrı bir 5V güç kaynağından sağlanması, kontrol tarafının (JD-VCC harici, VCC lojik) ise mikrodenetleyiciden beslenmesi önerilir. Yük tarafındaki kablolama yapılırken NO/NC/COM klemenslerinin doğru kanala ait olduğundan emin olunmalı ve yük kablosu ile sinyal kablosu birbirinden ayrı yönlendirilmelidir.
Paket İçeriği
- 1 x 5V 8 Kanal Röle Modülü (Optokuplörlü)
Dikkat Edilmesi Gerekenler
- Röle kontaklarının anma değerleri (10A / 250V AC, 10A / 30V DC) kesinlikle aşılmamalı, daha yüksek akım veya gerilim gerektiren yükler için harici kontaktör kullanılmalıdır.
- 8 kanalın aynı anda çalışması durumunda röle bobinlerinin toplam çektiği akım göz önünde bulundurularak yeterli kapasitede ve gerekirse ayrı bir güç kaynağı kullanılmalıdır.
- Motor, solenoid vana gibi endüktif yüklerde anahtarlama anındaki gerilim sıçramalarına karşı kontakları korumak amacıyla uygun bir serbest geçiş diyodu veya snubber devresi kullanılması önerilir.
- Şebeke (220V AC) gerilimiyle çalışılan bağlantılarda azami dikkat gösterilmeli, gerekiyorsa bağlantı elektrik konusunda yetkili bir kişiye yaptırılmalıdır.
- Optokuplör izolasyonu bulunmasına rağmen düşük gerilim (kontrol) tarafı ile yüksek gerilim (yük) tarafının toprak ve nötr hatları birbirine bağlanmamalıdır.
- Modül nemden, tozdan ve iletken partiküllerden uzak, kuru ve havalandırılan bir ortamda kullanılmalıdır; bağlantılar yapılmadan/değiştirilmeden önce hem kontrol hem yük tarafının gerilimi kesilmeli, klemens vidaları kablo gevşemeyecek şekilde sıkıca sabitlenmeli ve açıkta kalan vida uçları kısa devreye karşı izole edilmelidir.
