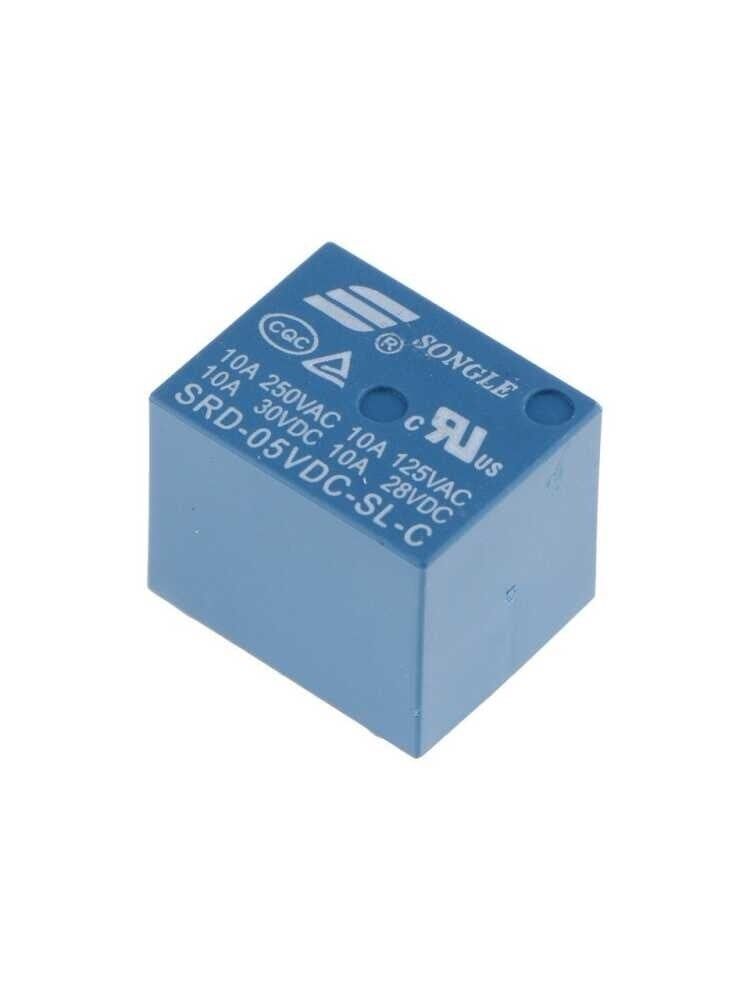

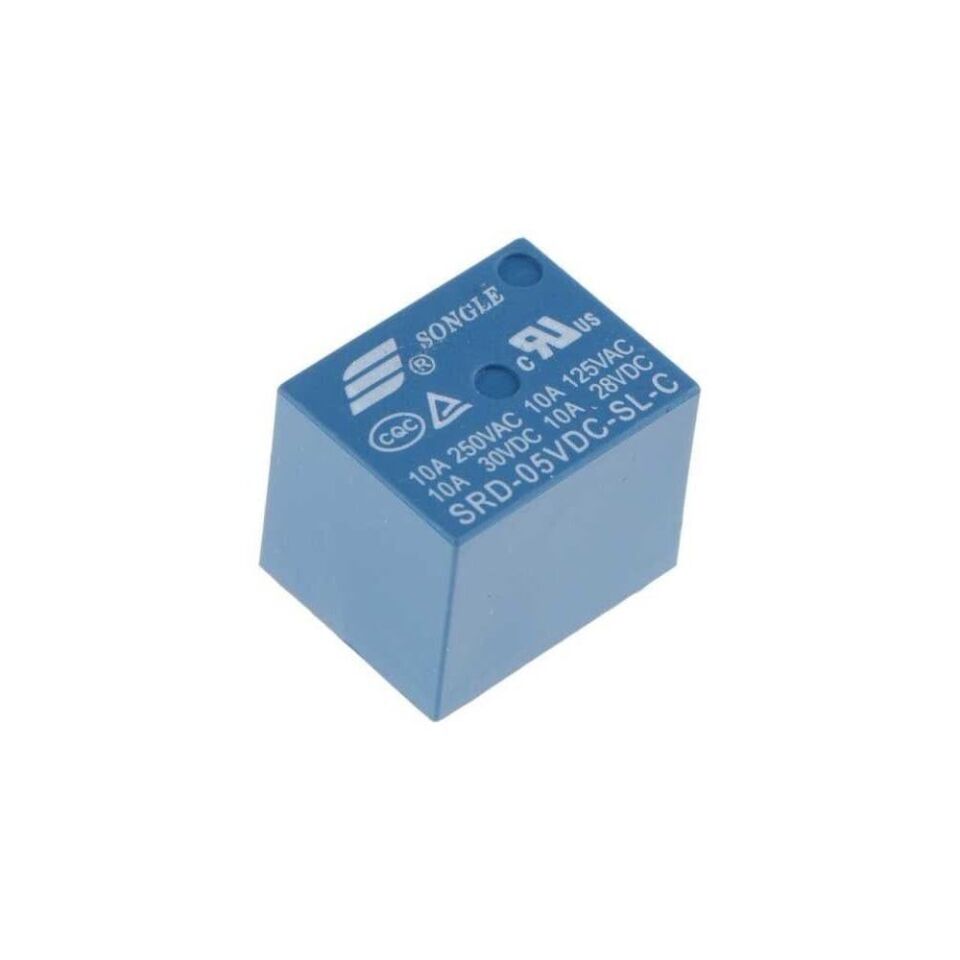

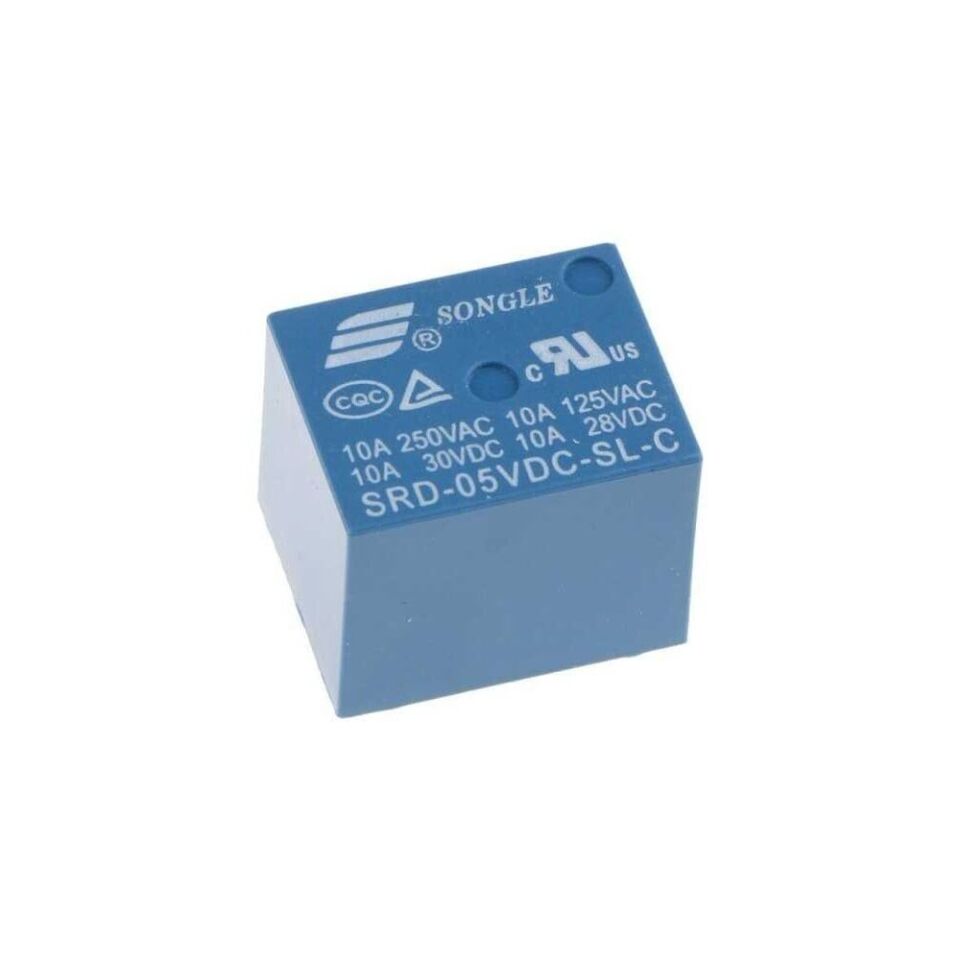

5V Minyon Spot Röle - JQC-3F(T73)-5VDC

JQC-3F(T73)-5VDC, 5 pinli, tek kutuplu çift yönlü (SPDT / 1 Form C) kontak yapısına sahip minyatür bir elektromekanik röledir. Bobinine 5V DC gerilim uygulandığında içerideki hareketli kontak, ortak (COM) ucunu normalde kapalı (NC) konumdan normalde açık (NO) konuma alır; bobin enerjisi kesildiğinde bir yay mekanizması kontağı eski konumuna geri döndürür. Bu basit elektromekanik anahtarlama mekanizması sayesinde düşük gerilimli bir kontrol sinyali (Arduino, ESP8266/ESP32 gibi 5V uyumlu bir denetleyici çıkışı) ile şebeke gerilimindeki veya yüksek akımlı DC hatlardaki yükler arasında galvanik olarak ayrık bir anahtarlama sağlanır; yani kontrol devresi ile anahtarlanan yük devresi elektriksel olarak birbirinden fiziksel bir hava boşluğuyla izole edilmiş olur. Bobin akımı tipik bir mikrodenetleyici GPIO pininin doğrudan güvenle sürebileceği akımın üzerinde olduğu için röle genellikle bir transistör veya optokuplörlü bir sürücü katıyla birlikte kullanılır; piyasadaki hazır Arduino uyumlu röle kartı modüllerinin büyük çoğunluğunun temelinde de bu tip küçük gövdeli bir PCB tipi röle bulunur. Elektromekanik yapısı, kontak taraflarının katı hal (SSR) çözümlere kıyasla hem AC hem DC yükleri, ek bir doğrultucu devresine ihtiyaç duymadan doğrudan anahtarlayabilmesini sağlar.

Teknik Özellikler

Öne Çıkan Özellikler

• 5V DC bobin gerilimiyle uygun bir sürücü devresi üzerinden mikrodenetleyici sistemlerle uyumlu çalışma
• SPDT (1 Form C) kontak yapısı sayesinde tek röle ile hem normalde açık (NO) hem normalde kapalı (NC) bağlantı imkanı
• 120V AC hatlarda 10A'e kadar, 28V DC hatlarda 10A'e kadar anahtarlama kapasitesi
• Yaklaşık 19x15,5x15,5 mm gövde ölçüsüyle PCB üzerinde az yer kaplayan kompakt tasarım
• ≤10 ms çalışma ve ≤5 ms bırakma süresiyle hızlı tepki verme
• Bobin ile kontak arasında 1500V AC dielektrik dayanım sağlayan galvanik izolasyon
• -40°C ile +70°C geniş çalışma sıcaklığı aralığında kullanılabilirlik

Kullanım Alanları

• Arduino/ESP32 tabanlı ev otomasyonu projelerinde lamba, motor veya ısıtıcı gibi 220V AC hattına bağlı yüklerin uzaktan veya zamanlanmış olarak açılıp kapatılması
• Sulama otomasyonu sistemlerinde su pompasının veya solenoid vananın nem/sıcaklık sensör verisine göre mikrodenetleyici üzerinden devreye alınması
• Sıcaklık kontrol devrelerinde bir termostat veya sıcaklık sensörü çıkışına bağlı fan, kompresör ya da ısıtıcı rezistansın açma-kapama şeklinde anahtarlanması
• DIY güvenlik ve alarm sistemlerinde siren, kapı kilidi bobini veya uyarı lambası gibi elemanların tetiklenmesi
• Küçük ölçekli otomasyon prototiplerinde kontaktör veya start röle bobinlerinin düşük akımlı bir pilot sinyalle sürülmesi
• Akvaryum, sera veya kümes otomasyonunda aydınlatma, havalandırma veya ısıtma cihazlarının bir zamanlayıcı devreyle devreye alınıp kesilmesi
• Eğitim ve öğrenim amaçlı elektronik derslerinde röle mantığının, kontak türlerinin ve galvanik izolasyon kavramının uygulamalı olarak gösterilmesi

Bağlantı ve Kullanım

Rölenin bobin uçları 5V DC kontrol gerilimine bağlanır; bobin akımı bir mikrodenetleyici GPIO pininin güvenle taşıyabileceği akımın üzerinde olduğundan bobin doğrudan GPIO'ya değil, akımı taşıyabilecek bir NPN transistör veya röle sürücü devresi (ör. ULN2003 tabanlı bir katman) üzerinden sürülmelidir. Anahtarlanacak yük, ortak (COM) ucu ile ihtiyaca göre normalde açık (NO) veya normalde kapalı (NC) uçlardan birine seri olarak bağlanır; NO bağlantı kontrol sinyali verildiğinde yükü devreye alırken NC bağlantı kontrol sinyali verildiğinde yükü devreden çıkarır. Bobin ile kontak devreleri arasında galvanik yalıtım bulunduğundan kontrol tarafı ile yük tarafının ortak bir toprak hattına ihtiyacı yoktur; bu, düşük gerilimli bir mikrodenetleyici devresinin şebeke gerilimindeki bir yükü doğrudan görmeden güvenle kontrol edebilmesini sağlar. Şebeke gerilimiyle çalışılan bağlantılarda kontak uçlarının yalıtımına, kablo kesitine ve montaj sıkılığına ayrıca dikkat edilmelidir.

Paket İçeriği

• 1 adet JQC-3F(T73)-5VDC minyatür röle
• Ayrı bir sürücü kartı, kablo veya montaj aksesuarı bulunmaz; yalnızca röle gövdesi gönderilir

Dikkat Edilmesi Gerekenler

• Bobin girişi doğrudan bir mikrodenetleyici GPIO pinine bağlanmamalı, mutlaka akımı taşıyabilecek bir transistör veya optokuplörlü bir sürücü katı kullanılmalıdır; aksi halde GPIO pini zarar görebilir
• Kontak uçlarından geçirilen akım ve gerilim, anma değerlerini (120V AC'de 10A, 240V AC'de 7A, 28V DC'de 10A) aşmamalı, dayanım sınırı olan 15A/10A değerleri sürekli çalışma noktası olarak kullanılmamalıdır
• Şebeke gerilimiyle (220V AC) çalışılan bağlantılarda kontak uçlarının yalıtımı, kablo bağlantı noktalarının sıkılığı ve montajı elektrik güvenliği kurallarına uygun yapılmalıdır; bu konuda deneyim yoksa mutlaka uzman desteği alınmalıdır
• Motor, solenoid veya başka bir röle bobini gibi endüktif yükler anahtarlanırken açma anındaki gerilim sıçramalarına karşı kontak ömrünü korumak amacıyla uygun bir snubber devresi (RC veya diyot) eklenmesi önerilir
• Sürücü transistörünü bobinin kesilme anında oluşan ters gerilim darbelerinden korumak için bobin uçlarına bir flyback (serbest geçiş) diyotu eklenmesi önemlidir
• Röle mekanik ömrü sınırlıdır; çok sık ve yüksek frekanslı anahtarlama gerektiren uygulamalarda bu sınır ve elektriksel yük altında beklenen daha kısa kontak ömrü göz önünde bulundurulmalıdır
• Röle -40°C ile +70°C aralığı dışındaki ortamlarda veya aşırı nem, toz ve titreşime maruz kalan yerlerde ek koruma (kutu, contalama) olmadan kullanılmamalıdır
