5V Step-Up Güç Lityum Batarya Şarj Modülü

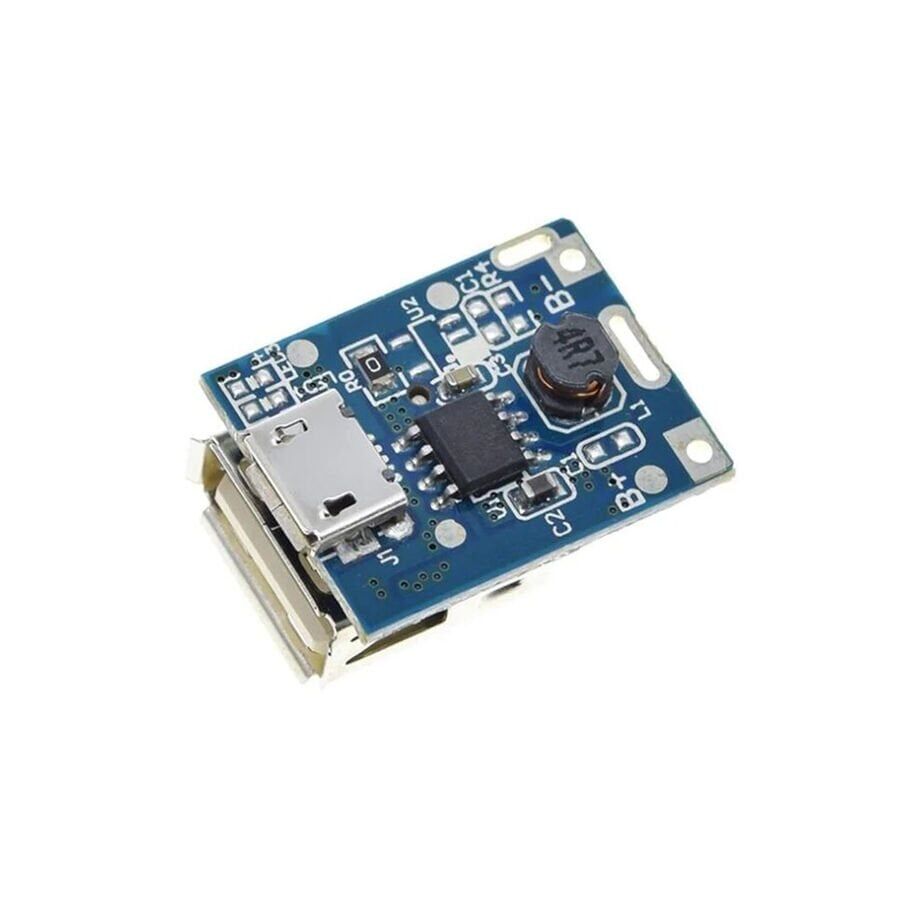

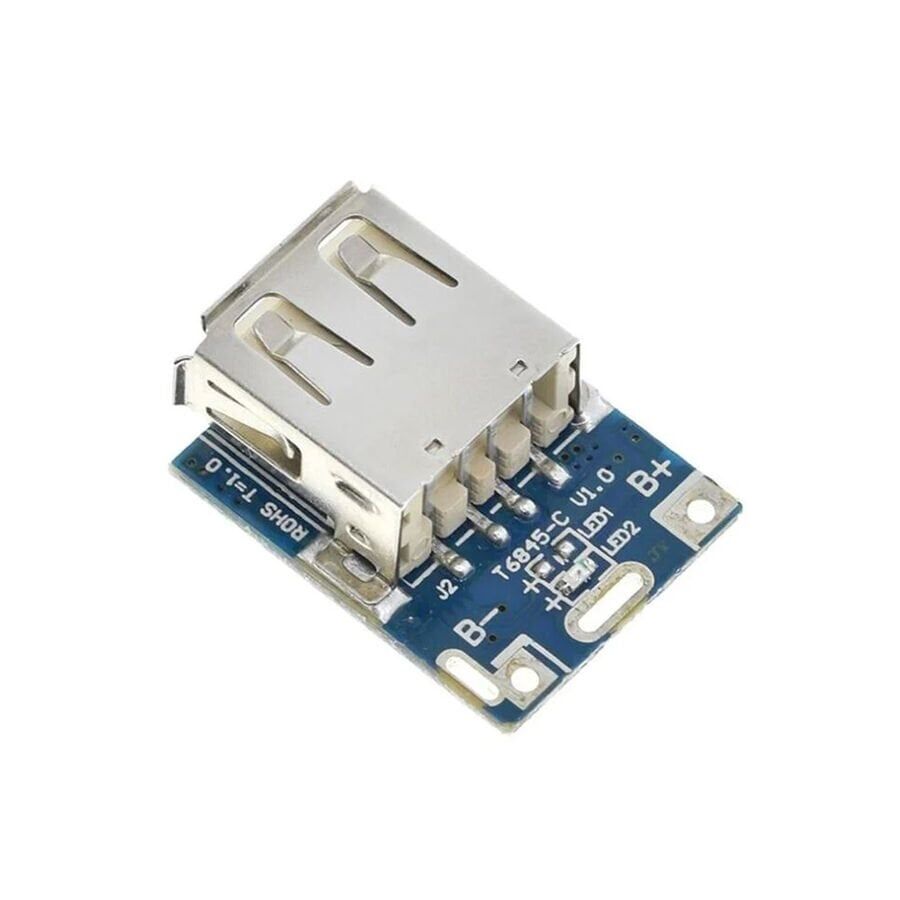

RN-0223, tek hücreli (1S) lityum-iyon veya lityum-polimer bir bataryayı şarj eden devre ile bu bataryanın gerilimini sabit 5V çıkışa yükselten (step-up / boost) dönüştürücü devresini tek kart üzerinde birleştiren bir güç yönetim modülüdür. Modül, Micro USB girişinden gelen 5V beslemeyi kullanarak bağlı lityum pili şarj eder; pil devrede kullanılırken, pilin boşaldıkça 4,2V'tan yaklaşık 3,0V'a kadar düşen gerilimine bakılmaksızın çıkış sabit 5V olarak tutulur. Bu sayede Arduino, ESP8266/ESP32 gibi 5V veya USB ile beslenen geliştirme kartları, sensörler ve küçük elektronik devreler; şebeke adaptörü yerine taşınabilir bir lityum pilden güvenle ve kararlı gerilimle çalıştırılabilir. Şarj ve yükseltici devrelerin aynı kart üzerinde bulunması, hobi elektroniği ve öğrenci projelerinde ayrı ayrı şarj kartı ve boost modülü kullanma zorunluluğunu ortadan kaldırarak devre kurulumunu sadeleştirir.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek kart üzerinde hem şarj hem de yükseltici (boost) devresini bir arada barındırır, bu sayede ayrı ayrı şarj kartı ve gerilim yükseltme modülü kurma ihtiyacını ortadan kaldırarak devre kartı üzerinde yer ve kablo tasarrufu sağlar.
• Micro USB girişi sayesinde standart telefon şarj adaptörü, bilgisayar USB portu veya powerbank ile kolayca şarj edilebilir; ek bir özel şarj cihazına ihtiyaç duyulmaz.
• Pilin gerilimi zamanla düşse bile çıkış sabit 5V seviyesinde tutulur, böylece bağlı mikrodenetleyici veya sensör devresi pil boşaldıkça gerilim düşüşünden etkilenmeden kararlı bir besleme görür.
• Aşırı şarj ve aşırı deşarj koruma devreleri sayesinde tek hücreli lityum pilin hem güvenliği hem de kullanım ömrü korunur, pilin gereğinden fazla şarj olması veya tamamen deşarj olması engellenir.
• Çıkışta oluşabilecek kısa devrelere karşı koruma bulunur; bu sayede hem modül hem de bağlı pil, kablolama sırasında yapılan bir hata veya ani bir bağlantı sorununda daha az risk altında kalır.
• Küçük boyutlu ve delikli yapısı sayesinde lehimlenen kablolarla prototip devreye bağlanabildiği gibi, bitmiş bir proje kutusu içine vida veya ara parça ile sabitlenerek de kullanılabilir.
• Girişte Micro USB, pil tarafında lehim pedi kullanan basit arayüzü sayesinde ek programlama veya yapılandırma gerektirmeden takıp çalıştırma mantığıyla kullanılabilir.

Kullanım Alanları

• Arduino Uno/Nano veya ESP8266/ESP32 gibi 5V/USB ile beslenen geliştirme kartlarını, laboratuvar veya sınıf ortamı dışında, şebekeden bağımsız taşınabilir bir lityum pille çalıştırmak.
• Bahçe veya sera gibi açık alanlara kurulan sıcaklık-nem sensör istasyonunu bir lityum pil ve bu modülle şebeke bağlantısı olmadan günlerce çalışır durumda tutmak, pil azaldığında istasyonu içeri alıp Micro USB ile şarj etmek.
• Basit bir DIY powerbank projesinde telefon veya küçük USB cihazları şarj etmek için taşınabilir, tekrar şarj edilebilir bir 5V çıkış kaynağı oluşturmak.
• Hareket sensörlü küçük bir alarm veya bildirim devresini pille beslerken, pil boşaldığında aynı modül üzerinden Micro USB ile yeniden şarj edebilmek ve devreyi tekrar sahaya kurmak.
• Masa üstü robotik projelerde mikrodenetleyici ve düşük akımlı sürücü kartlarını tek bir lityum pilden 5V ile beslemek, böylece robotu kablo ile şebekeye bağlı tutmadan test etmek.
• Şebeke prizi bulunmayan ortamlarda (fuar standı, saha demosu, kamp alanı gibi) yapılan prototip çalışmalarında devreyi geçici olarak pil ve bu modül üzerinden ayakta tutmak.
• Okul ve kurs projelerinde öğrencilere pil şarjı, gerilim yükseltme ve regülasyon kavramlarını tek bir kart üzerinden uygulamalı olarak göstermek.

Bağlantı ve Kullanım

Pilin artı ve eksi uçları modül üzerindeki pil bağlantı noktalarına (BAT+ / BAT-) doğru polarite ile lehimlenir veya konnektör ile bağlanır; polaritenin ters bağlanması hem pile hem modüle zarar verebileceğinden bağlantı öncesi mutlaka kontrol edilmelidir. Bataryayı şarj etmek için modülün Micro USB girişine 5V çıkış veren bir adaptör, bilgisayar USB portu veya powerbank bağlanır; şarj süresi kullanılan pilin kapasitesine göre değişir. Yükseltilmiş 5V çıkış, modül üzerindeki çıkış pedlerinden (genellikle 5V ve GND olarak işaretlenmiş uçlar) alınır ve beslenecek devrenin güç ve toprak (GND) uçlarına bağlanır. Yeni bir kurulumda devreyi ilk kez çalıştırmadan önce düşük akım çeken basit bir yük ile test etmek, bağlantı hatalarının fark edilmesini kolaylaştırır. Çıkış gerilimi bir multimetre ile ölçülerek yaklaşık 5V olduğu doğrulandıktan sonra hassas bir sensör veya geliştirme kartı bağlanması, olası bir bağlantı veya lehim hatasının hassas bileşenlere zarar vermesini önler. Micro USB kablosu çıkarıldığında modül otomatik olarak pilden beslenmeye devam eder ve boost devresi üzerinden 5V üretmeyi sürdürür; kablo tekrar takıldığında ise pilin şarj döngüsü yeniden başlar.

Paket İçeriği

• 1 x 5V Step-Up Güç Lityum Batarya Şarj Modülü
• Lityum pil ve bağlantı kabloları pakete dahil değildir, modül tek başına gönderilir

Dikkat Edilmesi Gerekenler

• Modül yalnızca tek hücreli (1S) lityum-iyon/lityum-polimer pil ile kullanılmalıdır; 2S veya daha yüksek hücreli pil paketleri bağlanırsa şarj devresi bu gerilime göre tasarlanmadığından kalıcı hasar görebilir.
• Pil bağlantısında artı/eksi polaritesi mutlaka kontrol edilmelidir; ters bağlantı pilde ve modülde hasara, hatta ısınma ve güvenlik riskine yol açabilir.
• Boost çıkışından güvenle çekilebilecek akım kullanılan pilin kapasitesine ve devrenin akım limitine bağlıdır; motor, servo veya güçlü LED şeridi gibi yüksek ani akım çeken yükler bağlanmadan önce yükün akım ihtiyacı gözden geçirilmeli, gerekirse ayrı bir güç kaynağı tercih edilmelidir.
• Şarj sırasında pilin ve modülün aşırı ısınmaması için gözetim altında tutulması, özellikle ilk kullanımlarda uzun süre gözetimsiz şarjda bırakılmaması önerilir.
• Modül açık PCB olarak geldiğinden nemden, tozdan ve iletken metal yüzeylerle temastan korunmalı, kısa devre riskini azaltmak için uygun bir kutu veya izoleli bir yüzey üzerine yerleştirilmelidir.
• Şişmiş, hasar görmüş, deforme olmuş veya kapasitesi belirsiz lityum piller kesinlikle kullanılmamalı, sadece sağlam ve uygun kapasiteli piller tercih edilmelidir.
• Pil ve modül; doğrudan güneş ışığı, yüksek nem veya aşırı sıcak/soğuk ortamlardan uzak, oda sıcaklığına yakın koşullarda saklanmalı ve kullanılmalıdır.
