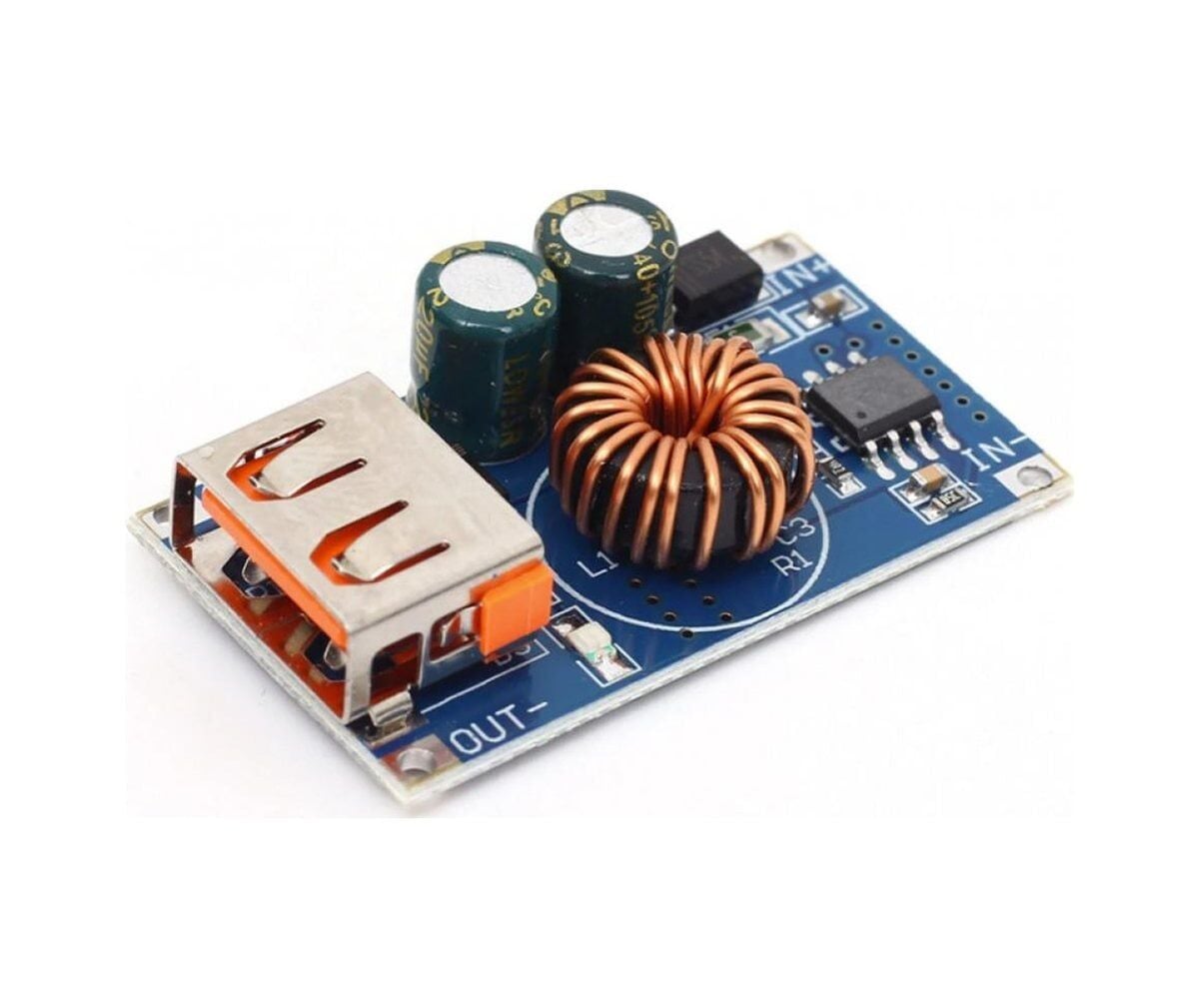

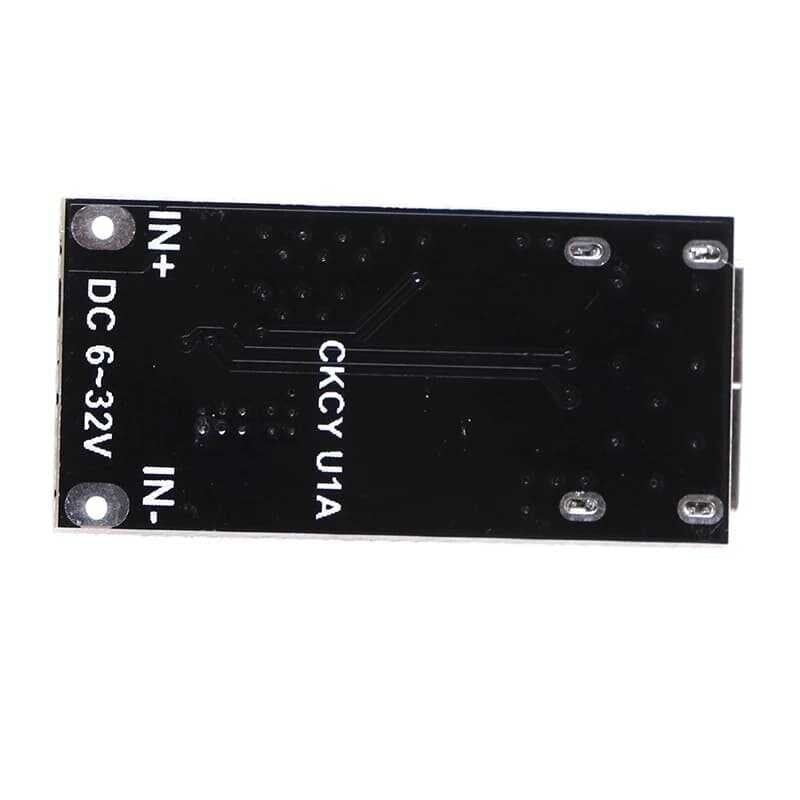

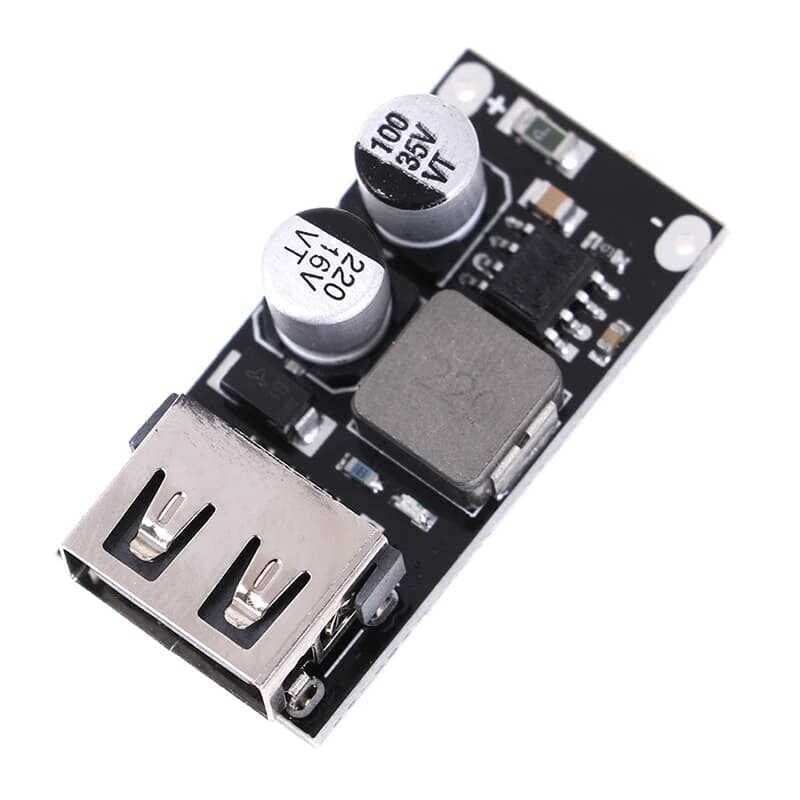

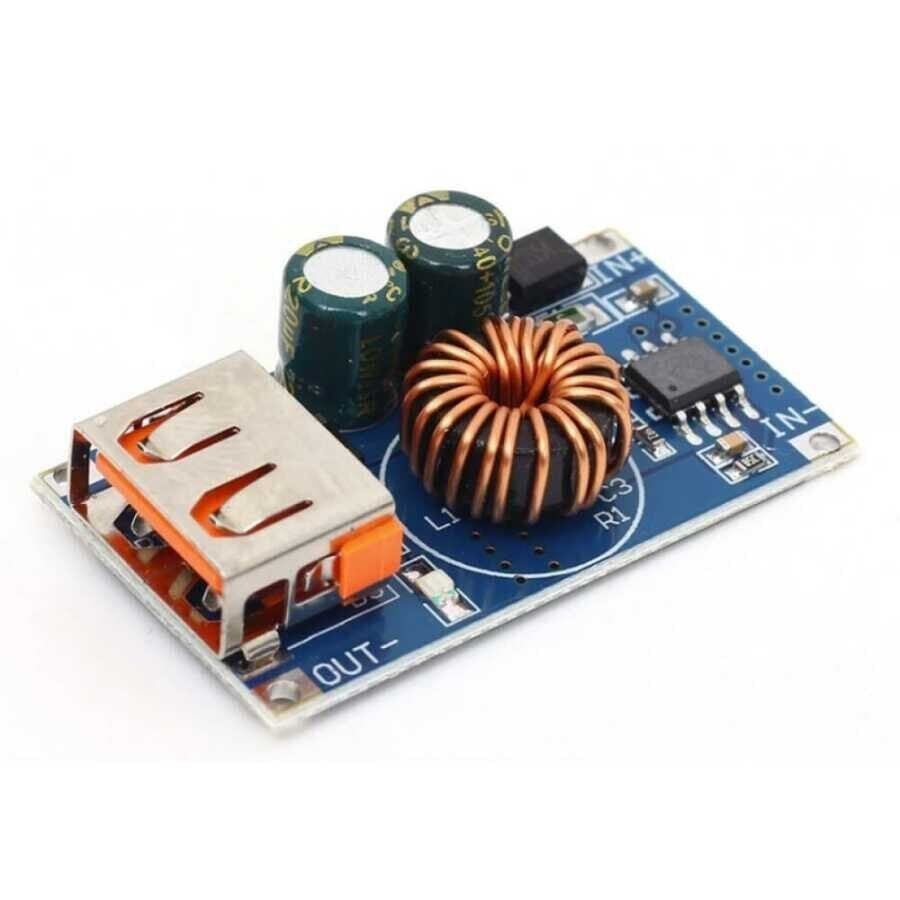

6-32V Q3.0 USB Hızlı Şarj Devresi

6-32V Q3.0 USB Hızlı Şarj Devresi, geniş bir DC giriş aralığından beslenerek çıkışında Quick Charge 3.0 (QC3.0) protokolünü destekleyen bir USB-A portu oluşturan bir güç dönüştürücü modülüdür. Modül, bağlandığı telefon veya tablet ile D+ ve D- hatları üzerinden dijital olarak haberleşir; cihazın kabul ettiği en uygun voltaj ve akım kombinasyonunu belirleyerek standart 5V USB şarja göre belirgin şekilde daha kısa sürede şarj sağlar. 6-32V'luk giriş aralığı sayesinde araç aküsü, çok hücreli lityum pil paketi veya ayarlanabilir bir güç kaynağı gibi farklı DC kaynaklardan doğrudan beslenebilir. QC3.0'ı desteklemeyen cihazlarla bağlandığında ise geriye dönük uyumluluk sayesinde standart hızda şarj sağlamaya devam eder.

Teknik Özellikler

Öne Çıkan Özellikler

• Geniş 6-32V DC giriş aralığı sayesinde araç aküsünden, çok hücreli lityum pil paketlerinden veya ayarlanabilir güç kaynaklarından doğrudan beslenebilir.
• Quick Charge 3.0 protokolünü destekleyerek uyumlu telefon ve tabletlerde standart USB şarja göre belirgin şekilde daha kısa şarj süresi sağlar.
• D+ ve D- hatları üzerinden bağlı cihazla dijital haberleşme kurarak çıkış voltajını cihazın istediği seviyeye küçük adımlarla ayarlar.
• QC3.0'ı desteklemeyen cihazlarla da geriye dönük uyumlu çalışarak standart hızda USB şarj sağlamaya devam eder.
• USB-A çıkışı sayesinde piyasada yaygın bulunan standart USB şarj kabloları ile doğrudan kullanılabilir, ek bir adaptör gerektirmez.
• Kompakt devre kartı yapısı, araç içi güç kutuları, taşınabilir güç istasyonları ve robotik projeler gibi alanı sınırlı uygulamalara kolayca entegre edilmesini sağlar.
• Voltaj pazarlığı tamamen bağlı cihaz tarafından yönetildiği için kullanıcının herhangi bir anahtar veya jumper ayarı yapmasına gerek kalmadan doğru şarj moduna otomatik geçilir; bu sayede farklı marka ve modeldeki QC3.0 destekli cihazlarla genel amaçlı bir hızlı şarj kaynağı olarak kullanılabilir.

Kullanım Alanları

• Araçta 12V veya 24V akü hattından, doğrudan akü kablolarına bağlanarak sürücü ve yolcular için telefon ya da tablet hızlı şarj çıkışı oluşturmak.
• Çok hücreli (örneğin 3S-7S) lityum pil paketiyle beslenen taşınabilir güç istasyonlarına, ayrı bir adaptör eklemeden USB hızlı şarj portu kazandırmak.
• Güneş paneli ve akü kombinasyonuyla çalışan off-grid bir kabin veya kamp sisteminde mobil cihazların gün içinde hızlı şarj edilmesini sağlamak.
• Robotik, İHA yer istasyonu veya sensör kutusu gibi projelerde ana 12-24V güç hattından ayrı bir QC3.0 çıkışı türeterek operatör telefonunu şarj etmek.
• Atölye tipi ayarlanabilir güç kaynağının çıkışına bağlanarak QC3.0 destekli cihazların şarj devresini farklı giriş voltajlarında test etmek.
• Karavan veya tekne gibi 12V/24V elektrik sistemi bulunan araçlarda, sigara çakmağı soketi yerine sabit kablolamayla ek bir USB hızlı şarj noktası oluşturmak.
• Elektronik geliştirme setinde ayrı bir QC3.0 kaynağı bulunmadığında, mevcut proje güç hattından hızlı şarj çıkışı türeterek prototip test düzeneği kurmak.

Bağlantı ve Kullanım

Modülün giriş uçları, 6-32V DC aralığındaki güç kaynağına kutuplara dikkat edilerek bağlanır; giriş ucu ters bağlanırsa modül zarar görebileceğinden pozitif ve negatif uçların doğru eşleştiği bağlantıdan önce mutlaka kontrol edilmelidir. Çıkıştaki USB-A portuna standart bir USB şarj kablosu takılarak şarj edilecek cihaz bağlanır; modül, cihazla D+/D- hatları üzerinden haberleşerek desteklenen en uygun QC3.0 voltaj seviyesini otomatik olarak seçer, kullanıcının herhangi bir ayar yapmasına gerek kalmaz. Bağlı cihaz QC3.0'ı desteklemiyorsa modül otomatik olarak standart 5V USB şarj moduna düşer ve cihaza normal hızda güç vermeye devam eder. Giriş kaynağı olarak akü kullanılıyorsa hattın kısa devrelere karşı ayrıca bir sigorta ile korunması, modülün ve bağlı sistemin güvenliği açısından önerilir. Uzun giriş kabloları kullanılacaksa kablo kesitinin, çekilen akıma göre yeterli kalınlıkta seçilmesi, hat üzerinde gerilim düşümünü ve ısınmayı azaltır. Modülü ilk kez devreye almadan önce giriş gerilimini bir multimetre ile ölçüp 6-32V aralığında olduğundan emin olmak, hem modülü hem de bağlanacak cihazı olası hasarlardan korur.

Paket İçeriği

• 1 adet 6-32V Q3.0 USB Hızlı Şarj Devresi modülü
• Ürün açık devre kartı (PCB) halinde gönderilir, ek bir kutu veya muhafaza bulunmaz
• Bağlantı kabloları ve USB şarj kablosu pakete dahil değildir, ayrıca temin edilmelidir

Dikkat Edilmesi Gerekenler

• Giriş voltajı 6-32V aralığının dışına çıkarsa modül kalıcı hasar görebilir; özellikle çok hücreli pil paketlerinde tam şarjlı gerilimin üst sınırı aşmadığından bağlamadan önce mutlaka ölçüp emin olun.
• Giriş kutuplaması ters bağlanırsa modülde kalıcı hasara yol açabilir; VIN+ ve VIN- bağlantılarını kablo renklerine güvenmeden bir multimetre ile de doğrulayın.
• QC3.0 hızlı şarj özelliği yalnızca bu protokolü destekleyen cihazlarda devreye girer; desteklemeyen cihazlar modülden yalnızca standart hızda USB şarj alır, bu bir arıza değildir. Modül USB Power Delivery (PD) standardını desteklemez; PD ile hızlı şarj olan cihazlar bu modülden yalnızca standart hızda şarj alır. Cihazınızın hangi hızlı şarj standardını kullandığını satın almadan önce kontrol edin.
• Modül açık devre kartı (bare PCB) yapıda olduğundan nem, toz ve kısa devre riskine karşı araç içi veya dış mekân kullanımında uygun bir muhafaza içine monte edilmesi önerilir.
• Yoğun kullanımda devre üzerinde ısınma görülebileceğinden kapalı ve havalandırmasız kutular içinde sürekli yüksek yükte çalıştırmaktan kaçının, gerekirse muhafazaya havalandırma delikleri açın.
• Şarj sırasında kullanılan USB kablosunun kısa ve kaliteli olmasına dikkat edin; düşük kaliteli veya uzun kablolardaki voltaj düşümü hızlı şarj modunun devreye girmesini engelleyebilir veya şarj hızını düşürebilir. Modülün üzerinde görünür bir açma/kapama anahtarı bulunmayabileceğinden, giriş gücünü kesmek için harici bir anahtar veya sigorta bloğu kullanmayı planlayın.
