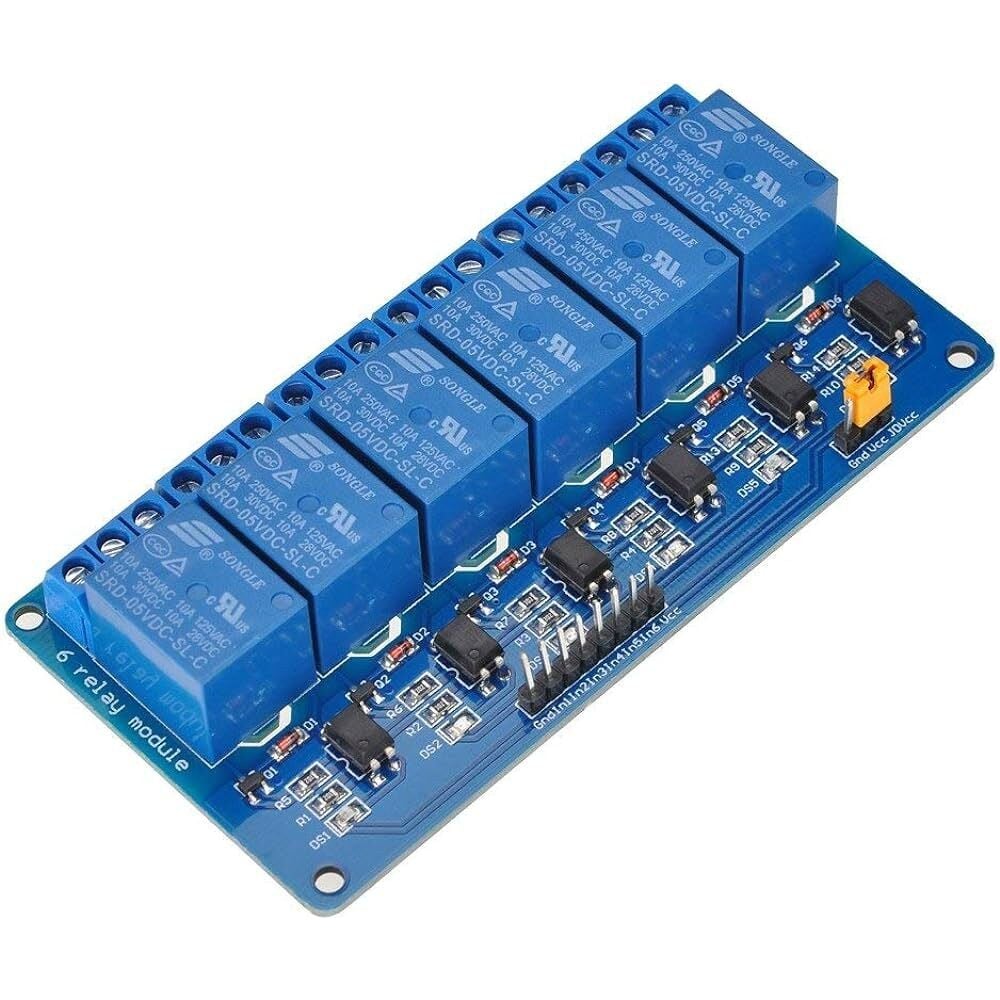

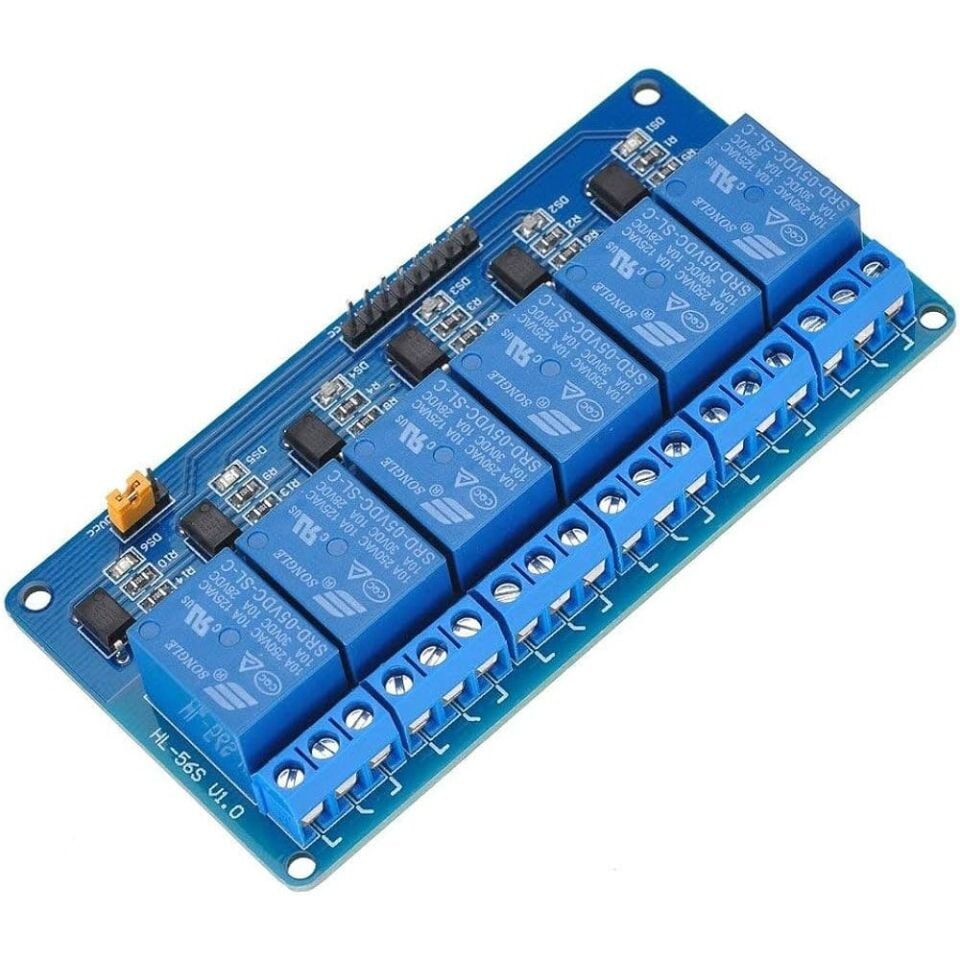

6 Kanal 5V Optokuplör Röle Kartı

6 Kanal 5V Optokuplör Röle Kartı, düşük gerilimli bir kontrol sinyali (örneğin Arduino, ESP8266/ESP32 veya Raspberry Pi çıkışı) ile yüksek akım veya gerilim taşıyan elektrikli devreleri açıp kapatmak için kullanılan bir arayüz kartıdır. Kart üzerindeki 6 adet elektromekanik röle birbirinden bağımsız olarak sürülebilir; her kanalın girişinde bulunan optokuplör, kontrol devresini yük tarafından elektriksel olarak izole ederek hem mikrodenetleyiciyi hem de kullanıcıyı olası gerilim sıçramalarına ve kaçak akıma karşı korur. Vidalı klemensler sayesinde yük kabloları lehim gerektirmeden sağlam biçimde bağlanabilir, bu da kartı hem prototip hem de kalıcı montaj projeleri için uygun hale getirir. Kartın altı kanalı birbirinden bağımsız çalıştığı için tek bir mikrodenetleyici ile aynı anda farklı cihazlar ayrı ayrı ya da belirli bir sıraya göre devreye alınıp kesilebilir; bu esneklik, tek kanallı röle modüllerine göre daha karmaşık otomasyon senaryolarının tek kart üzerinden yürütülmesine imkan tanır.

Teknik Özellikler

Öne Çıkan Özellikler

• 6 bağımsız kanal sayesinde tek bir kartla altı farklı yük veya devre ayrı ayrı kontrol edilebilir.
• Her kanalın girişinde optokuplör bulunur; bu sayede kontrol devresi ile yük devresi arasında galvanik izolasyon sağlanır ve mikrodenetleyici yüksek gerilim tarafındaki olumsuzluklardan korunur.
• VCC ve JD-VCC pinlerinin ayrılabilmesi sayesinde röle bobinleri, mikrodenetleyiciden bağımsız harici bir 5V kaynaktan beslenebilir.
• Her röle kanalında bulunan durum LED'i, hangi kanalın o an aktif olduğunu kart üzerinden görsel olarak takip etmeyi kolaylaştırır.
• Vidalı klemens bağlantı noktaları, yük kablolarının lehim yapılmadan hızlı ve sağlam biçimde bağlanmasına imkan tanır.
• Röleler hem NO (normalde açık) hem de NC (normalde kapalı) kontak seçenekleri sunduğu için farklı devre tasarımlarına esneklik kazandırır.
• 3,3V ve 5V seviyesindeki dijital çıkışlarla doğrudan sürülebilen yapısı sayesinde Arduino, ESP8266/ESP32 ve Raspberry Pi gibi birçok geliştirme kartıyla uyumlu çalışır.

Kullanım Alanları

• Sera veya bahçe sulama sisteminde toprak nem sensöründen gelen veriye göre su pompasını ya da solenoid valfi devreye alıp kesmek.
• Akıllı ev projelerinde oda aydınlatmasını veya küçük ev aletlerini mikrodenetleyici üzerinden zamanlayıcı programıyla açıp kapatmak.
• Endüstriyel otomasyon panolarında PLC veya mikrodenetleyici çıkışının doğrudan taşıyamadığı yüksek akımlı kontaktör ya da motor bobinlerini sürmek.
• Kümes veya akvaryum gibi ortamlarda sıcaklık sensörü verisine göre ısıtıcıyı, havalandırma fanını ya da UV lambayı devreye almak.
• Garaj kapısı veya elektrikli kilit sistemlerinde uzaktan gelen tetikleme sinyaliyle kapı motorunu ya da kilit bobinini kısa süreliğine enerjilendirmek.
• Küçük ölçekli güneş enerjisi sistemlerinde aydınlatma, şarj devresi ve fan gibi farklı yüklerin senaryoya göre sırayla devreye alınıp kesilmesini sağlamak.
• Ev otomasyonu prototiplerinde altı farklı prizi veya lambayı tek bir mikrodenetleyici ile birbirinden bağımsız şekilde kontrol etmek.

Bağlantı ve Kullanım

Kartın kontrol tarafında bulunan IN1-IN6 pinleri mikrodenetleyicinin dijital çıkış pinlerine, VCC pini kontrol devresinin 5V hattına, GND pini ise ortak toprağa bağlanır. Röle bobinlerini mikrodenetleyiciden ayrı bir kaynaktan beslemek istendiğinde VCC ile JD-VCC arasındaki jumper çıkarılır; JD-VCC pinine harici 5V güç kaynağının artı ucu, hemen yanındaki GND pinine ise aynı kaynağın eksi ucu bağlanır, böylece mikrodenetleyici röle bobininin çektiği akımdan tamamen izole edilmiş olur. Yük tarafında kontrol edilecek hattın kesilecek ucu her kanalın COM (ortak) klemensine, yükün diğer ucu ise devrenin normalde açık mı yoksa normalde kapalı mı çalışması istendiğine göre NO veya NC klemensine bağlanır. 220V AC gibi yüksek gerilimli hatlarla çalışılırken bu bağlantıların cihazın enerjisi tamamen kesilmiş haldeyken yapılması ve klemens vidalarının iyice sıkılması gerekir. Tam izolasyonun korunması için harici kaynağın eksi (GND) ucu mikrodenetleyicinin GND ucuyla birleştirilmemelidir. Bu kullanımda mikrodenetleyicinin 5V hattı kartın VCC pinine, dijital çıkışları IN1-IN6 pinlerine bağlanır; optokuplör giriş devresi bu iki pin üzerinden mikrodenetleyici tarafında kapandığı için ortak toprağa gerek yoktur. Kartın kontrol tarafındaki GND pini bu durumda boşta bırakılır; harici kaynağın eksi ucu yalnızca JD-VCC ile aynı gruptaki GND pinine bağlanır. GND'lerin birleştirilmesi izolasyonu ortadan kaldırır.

Paket İçeriği

• 1 x 6 Kanal 5V Optokuplör Röle Kartı
• Kart üzerinde takılı VCC/JD-VCC ayırma jumper'ı

Dikkat Edilmesi Gerekenler

• Kartın kontrol tarafı ile yük tarafı arasında yüksek gerilim farkı olabileceğinden, 220V AC gibi hatlara yapılacak bağlantılar mutlaka elektrik kesilmiş haldeyken gerçekleştirilmelidir.
• Röle bobinlerinin aynı anda çekilmesi toplam akım tüketimini belirgin şekilde artırır; besleme kaynağının bu toplam akımı rahatlıkla karşılayabilecek kapasitede olduğundan emin olunmalıdır.
• Kontakların üzerindeki anma akım/gerilim değerlerinin aşılması, röle kontaklarının kaynamasına veya kartın kalıcı olarak hasar görmesine yol açabilir.
• Motor, solenoid veya kontaktör bobini gibi endüktif yükler anahtarlanırken oluşan gerilim sıçramalarına karşı uygun bir bastırma diyodu ya da koruma devresi kullanılması önerilir.
• VCC ve JD-VCC arasındaki jumper'ın yanlış konumda bırakılması, optokuplör izolasyonunu devre dışı bırakarak mikrodenetleyicinin yüksek akımlı röle hattından doğrudan etkilenmesine neden olabilir.
• Nem, toz veya iletken parçacıklara maruz kalabilecek ortamlarda kart, uygun bir muhafaza içine alınmadan kullanılmamalıdır.
• Rölelerin devreye girerken çıkardığı tıklama sesi normaldir; ancak sürekli titreme veya tekrarlı tıklama duyuluyorsa besleme geriliminin yetersiz olduğundan şüphelenilmeli ve kaynak kontrol edilmelidir.
• Kart, art arda yüksek akımlı yükleri uzun süre anahtarlarsa ısınabilir; bu nedenle kartın etrafında yeterli hava sirkülasyonu bırakılması ve kapalı, havasız bir muhafaza içine sıkışık şekilde yerleştirilmemesi önerilir.
