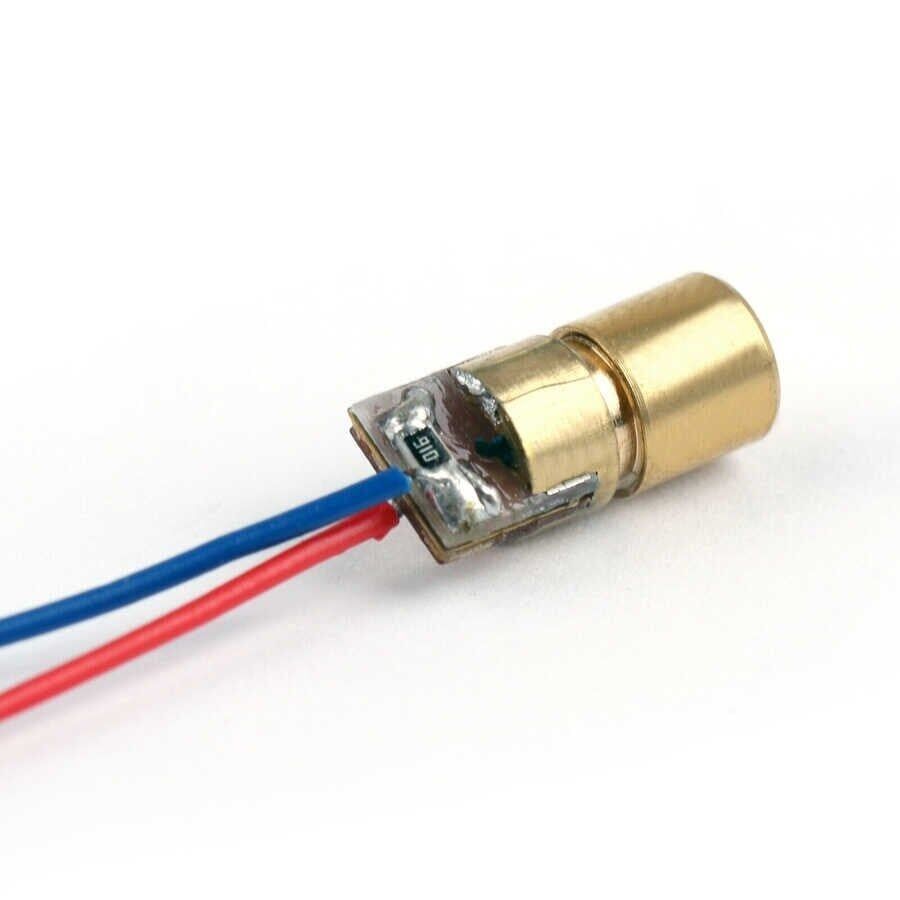

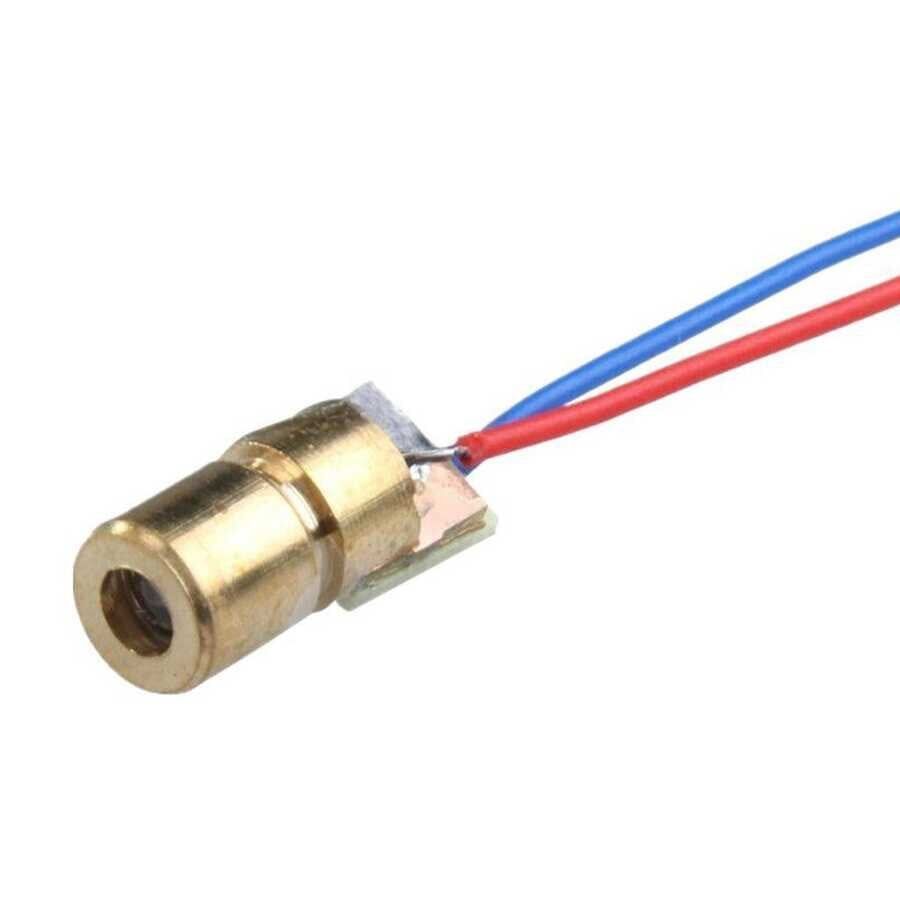

6mm 650nm 5mW Kırmızı Nokta Kafalı Bakır Lazer

6mm çapında bakır gövdeli bu lazer diyot modülü, 650nm dalga boyunda kırmızı ışık üreten kompakt bir nokta lazer kaynağıdır. İçindeki yarı iletken lazer diyotu ve önündeki odaklama merceği sayesinde, uygulanan DC gerilimle birlikte dar açılı, yüksek yoğunluklu kırmızı bir nokta ışını dışarı verir. Çıkış gücü 5mW'ın altında tutulduğu için düşük güçlü lazer sınıfına girer; bu da hizalama, ölçüm, sensör tetikleme gibi görünürlüğün önemli olduğu ama yüksek optik güç gerektirmeyen uygulamalarda tercih edilmesini sağlar. İki damarlı basit kablo çıkışı sayesinde Arduino, Raspberry Pi veya bağımsız bir DC güç kaynağıyla doğrudan devreye alınabilir; harici bir sürücü kart ya da kontrolcü gerektirmez, sadece uygun gerilim uygulandığında çalışmaya başlar. Küçük boyutu, robot kolu, taşınabilir cihaz, hizalama düzenekleri ve maket üzerine gömülü sensör tetikleyicileri gibi dar montaj alanlarına yerleştirilmesine imkan tanır. Metal kafa yapısı, plastik gövdeli muadillerine göre hem daha iyi ısı dağıtımı hem de sarsıntı ve darbelere karşı daha dayanıklı bir mekanik yapı sunar; bu da modülü hareketli platformlarda ve titreşimli ortamlarda kullanıma daha uygun hale getirir.

Teknik Özellikler

Öne Çıkan Özellikler

• 650nm dalga boyunda kırmızı ışık üreterek hem karanlıkta hem de normal ortam ışığında kolayca fark edilen keskin bir nokta oluşturur.
• 5mW altındaki düşük çıkış gücü sayesinde hobi ve eğitim amaçlı projelerde daha kontrollü ve nispeten güvenli şekilde kullanılabilir.
• Bakır gövde yapısı, plastik gövdeli benzer modüllere kıyasla daha iyi ısı dağıtımı ve daha uzun kullanım ömrü sağlar.
• 6mm gibi küçük bir çapa sahip olduğu için dar montaj alanlarına ve taşınabilir düzeneklere kolayca entegre edilebilir.
• İki damarlı basit kablo çıkışı, ek bir sürücü devre gerektirmeden doğrudan güç kaynağına veya mikrodenetleyici çıkışına bağlanabilmesini sağlar.
• Sabit odaklı optik yapısı, ekstra ayar yapmaya gerek kalmadan kurulumdan hemen sonra net bir nokta ışını elde etmeyi kolaylaştırır.
• Düşük çalışma akımı sayesinde küçük bir DC güç kaynağı ya da pil grubuyla uzun süre kesintisiz çalıştırılabilir.
• Yarı iletken lazer diyot teknolojisi, klasik akkor veya LED ışık kaynaklarına göre çok daha dar açılı ve uzak mesafede dahi dağılmayan bir ışın elde edilmesini sağlar.

Kullanım Alanları

• Arduino tabanlı bir hizalama sisteminde iki nokta arasındaki düz çizgiyi lazer noktasıyla görsel olarak işaretlemek.
• Bir taşıma bandı üzerinde nesnenin belirli bir noktadan geçtiğini, karşısına konan bir fotodiyot veya LDR ile birlikte algılayan kesinti sensörü kurmak.
• Küçük bir robot kolunun ya da CNC düzeneğinin hedef noktasını önceden lazer noktasıyla işaretleyip kalibrasyon yapmak.
• El yapımı ölçüm, nişan alma veya doğrultu bulma düzeneklerinde sabit bir referans çizgisi oluşturmak.
• DIY bir güvenlik alarm sisteminde, oda içine gerilen lazer çizgisinin bir cismin geçişiyle kesilmesini algılayıp mikrodenetleyiciye tetikleme sinyali göndermek.
• Maker ve eğitim projelerinde basit optik deney düzeneklerinde veya lazer gösterisi uygulamalarında nokta ışık kaynağı olarak kullanmak.
• Bir 3D yazıcı veya CNC tezgahının çalışma alanına, kesim öncesi başlangıç noktasını göstermek için sabit bir işaretçi olarak monte etmek.
• Otomatik kapı veya perde sisteminde, lazer noktasının bir sensörle kesilmesini algılayıp motoru tetikleyen basit bir varlık algılama devresi kurmak.

Bağlantı ve Kullanım

Modülden çıkan iki kablodan pozitif uç (genellikle kırmızı işaretli) güç kaynağının veya Arduino'nun 3-5V çıkışına, negatif uç ise GND hattına bağlanır. Modülün içinde akım sınırlayıcı devre bulunduğu için 3-5V aralığında harici seri dirence gerek yoktur; besleme gerilimi 5V'u aşmamalıdır. Modülün açılıp kapanması bir transistör veya MOSFET üzerinden anahtarlanarak mikrodenetleyici ile kontrol edilebilir; modülün doğrudan bir dijital pime bağlanması, pinin akım kapasitesini zorlayabileceğinden önerilmez. Sürekli açık kalması istenmeyen uygulamalarda, mikrodenetleyicinin bir dijital çıkışıyla sürülen küçük bir NPN transistör (örneğin 2N2222 veya BC547 gibi) üzerinden anahtarlama yapmak, hem lazeri hem de mikrodenetleyiciyi korur. Kablo uçlarının birbirine temas edip kısa devre yapmaması için bağlantı noktaları izole edilmeli, modül sabit bir yüzeye monte edildikten sonra hizalama ince ayarı gövde açısı değiştirilerek yapılmalıdır. Montaj ve test sırasında ışın doğrudan göze veya yansıtıcı/parlak bir yüzeye yönlendirilmemeli, çalışır durumdaki modülün önünde gereksiz yere durulmamalıdır.

Paket İçeriği

• 1 adet 6mm 650nm 5mW kırmızı nokta lazer diyot modülü (bakır kafalı)
• Modüle bağlı halde gelen 2 damarlı bağlantı kablosu
• Harici güç kaynağı, batarya, seri direnç veya sürücü devre kutu içeriğine dahil değildir; devre kurulumu için bunların ayrıca temin edilmesi gerekir

Dikkat Edilmesi Gerekenler

• Lazer ışınını asla doğrudan göze veya bir başka kişinin gözüne yöneltmeyin; düşük güçlü olsa dahi retinaya zarar verebilir.
• Modülü belirtilen gerilim aralığının üzerinde beslemeyin; aşırı gerilim lazer diyotunun kalıcı olarak bozulmasına yol açabilir.
• Kablo bağlantısında kutupları (+/-) ters çevirmeyin; ters bağlantı diyotu anında ve kalıcı şekilde hasara uğratabilir.
• Modülü nem, toz ve doğrudan suyla temastan koruyun; elektronik aksamı bu tür koşullara karşı korumasızdır.
• Uzun süre kesintisiz çalıştırıldığında ısınabileceğinden, bakır gövdenin hava akışı olan bir noktaya monte edilmesi ömrünü uzatır.
• Çocukların erişebileceği ortamlarda modülü gözetimsiz bırakmayın ve güç kaynağına bağlıyken başıboş şekilde çalışır durumda tutmayın.
• Modül kutup korumasız olduğundan, devreyi kurmadan önce bağlantı yönünü multimetre ile veya ürün üzerindeki işaretle mutlaka doğrulayın.
• Modülü 5V üzerindeki kaynaklarla (9V pil, 12V adaptör vb.) beslemeyin; daha yüksek gerilimli bir kaynak kullanılacaksa araya 5V'a düşüren bir regülatör konulmalıdır.
