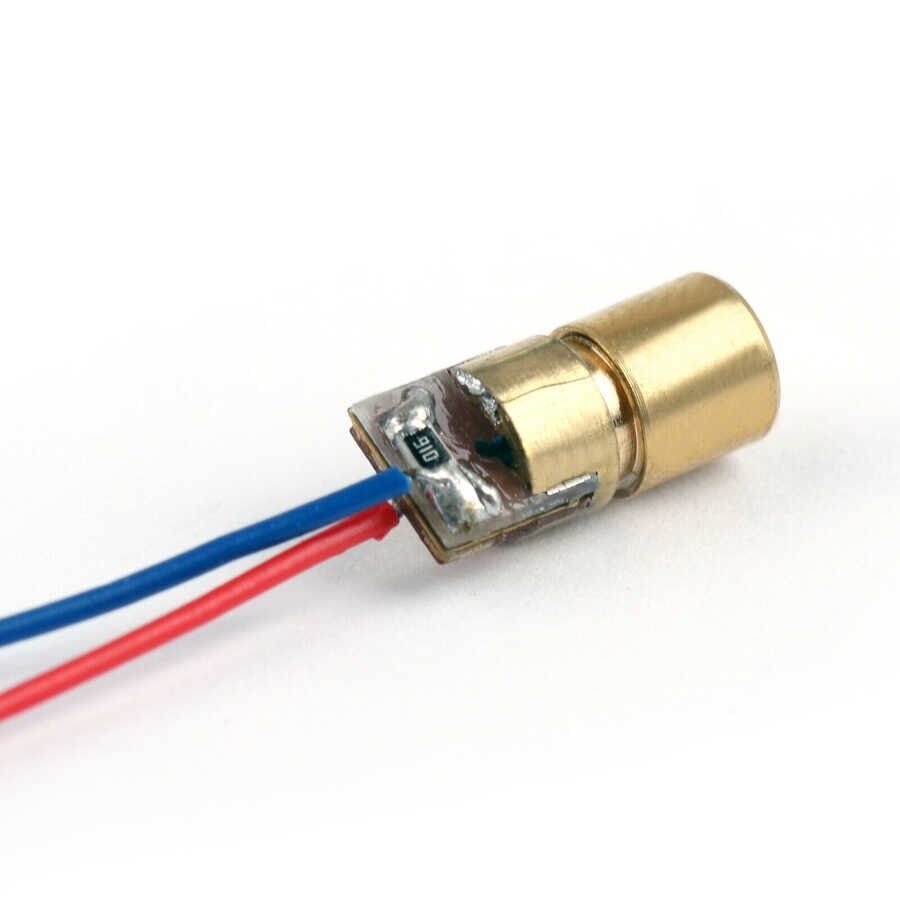

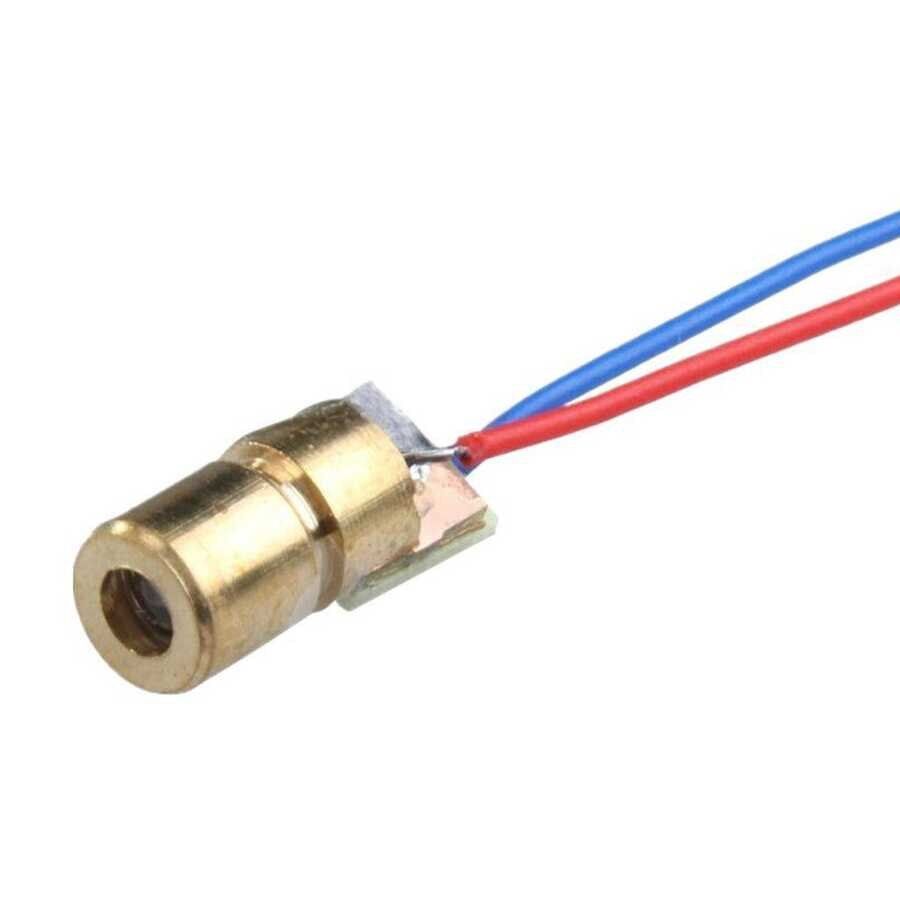

6mm 650nm 5mW Kırmızı Nokta Lazer Dc 5V

Bu modül, 650 nm dalga boyunda kırmızı ışık yayan yarı iletken bir lazer diyottan oluşan, 6 mm çapında silindirik gövdeli bir nokta lazer kaynağıdır. Optik çıkış gücü 5 mW olan lazer, doğrudan DC 5V besleme ile çalışacak şekilde tasarlanmıştır ve gövde içinde akımı sınırlayan bir sürücü devresi barındırır; bu sayede harici bir direnç kullanmadan Arduino, Raspberry Pi veya benzeri geliştirme kartlarının 5V çıkışına doğrudan bağlanabilir. Gövdenin ucundaki dahili mercek, ışığı dar ve simetrik bir nokta halinde odaklayarak geniş açılı bir LED'e göre çok daha uzun mesafede belirgin kalmasını sağlar; bu da hizalama ve mesafe algılama uygulamalarında modülü pratik kılar.

Teknik Özellikler

Öne Çıkan Özellikler

• 650 nm dalga boyundaki kırmızı ışık gözle doğrudan görülebilir; nokta izi karanlık ve iç mekan ortamlarında belirgindir, güçlü gün ışığında ise yakın mesafede daha net görülür.
• Doğrudan DC 5V ile beslenecek şekilde tasarlandığı için harici direnç veya ayrı bir sürücü devresi kurmaya gerek kalmaz, bu da devre şemasını sadeleştirir.
• 6 mm çapındaki kompakt pirinç gövdesi sayesinde dar alanlara, tutuculara ve küçük mahfazalara kolayca monte edilir, ayrıca metal yapısı darbelere karşı ek dayanıklılık sağlar.
• İki damarlı basit kablo bağlantısı ile Arduino, Raspberry Pi veya benzeri geliştirme kartlarına hızlıca entegre edilir ve prototipleme sürecini kısaltır.
• Dahili merceği sayesinde odaklanmış nokta ışını, geniş açılı LED aydınlatmaya göre çok daha uzun mesafede belirgin kalır ve dağılmadan yol alır.
• Transistör veya MOSFET üzerinden yazılımsal olarak açma-kapama kontrolü yapılabilir, bu sayede basit zamanlamalı çalıştırma senaryoları kurulabilir.
• Düşük güç tüketimiyle pille çalışan taşınabilir projelerde uzun süreli kullanım imkânı sunar ve batarya ömrünü gereksiz yere tüketmeden çalışmaya devam eder.

Kullanım Alanları

• Bir kapı veya geçit hattı üzerinde lazer ışınını karşı tarafa yerleştirilen bir fotodirenç ile karşılayıp, ışın kesildiğinde alarmı tetikleyen basit bir güvenlik devresi kurmak.
• Robotik projelerde hizalama lazeri olarak kullanıp, aracın düz bir çizgi üzerinde ilerleyip ilerlemediğini uzaktan görsel olarak kontrol etmek ve sapmaları erkenden fark etmek.
• Duvara monte edilecek bir çerçeve, raf veya panelin yatay hizasını kontrol etmek için geçici bir referans çizgisi oluşturmak.
• CNC veya 3D yazıcı gövdesine sabitleyip, malzeme üzerinde kesim ya da baskının başlayacağı başlangıç noktasını, kalıcı bir işaret bırakmadan işaretlemek için referans noktası oluşturmak.
• Mesafe ölçüm deneylerinde lazer ışınının bir yüzeyden yansımasını bir foto diyot ile ölçerek, basit bir engel algılama, yaklaşma sensörü veya sayaç sistemi geliştirmek.
• Sunum ve eğitim ortamlarında bir anahtar veya düğmeye bağlayarak taşınabilir, elde tutulan bir işaretleme kalemi olarak kullanmak ve dinleyicinin dikkatini belirli bir noktaya çekmek.
• Bir servo motor üzerine sabitleyip belirli bir açı aralığında tarama yaptırarak, düşük maliyetli bir optik tarama veya hizalama düzeneği denemesi kurmak ve sonuçları bir foto diyot ile kaydetmek.

Bağlantı ve Kullanım

Modülün kırmızı renkli teli 5V besleme hattına, siyah renkli teli ise devre toprağına bağlanır; gövde üzerindeki dahili sürücü devresi akımı sınırladığı için ayrıca bir sınırlama direnci eklemeye ya da başka bir sürücü kartı kurmaya gerek yoktur. Lazeri sürekli yanık bırakmak yerine bir NPN transistör veya MOSFET üzerinden Arduino'nun dijital bir pinine bağlamak, yazılımsal olarak açma kapama kontrolü yapılmasına ve zamanlanmış çalıştırmaya imkân tanır. Beslemeyi doğrudan bir dijital pinden değil kartın 5V çıkışından ya da harici regüle bir kaynaktan almak modülün daha kararlı ve sabit parlaklıkta çalışmasını sağlar; bağlamadan önce kablo renklerinin ve polaritenin doğru olduğundan emin olunmalıdır, çünkü ters bağlantı diyodu kalıcı olarak bozabilir. Kalıcı montaj için gövde 6 mm çapındaki bir deliğe geçirilip sıkıca sabitlenebilir; lehim noktaları kısa devre riskine karşı ısı büzüşmeli hortum ile izole edilmeli, gövdenin ön ucundaki mercek yüzeyine ise çizilmesini ve odak netliğinin bozulmasını önlemek amacıyla parmakla veya sert bir cisimle temas edilmemelidir.

Paket İçeriği

• 1 adet 6mm çapında, 650nm dalga boyunda ve 5mW çıkış gücünde DC 5V kırmızı nokta lazer modülü
• Modülün gövdesine fabrika çıkışında lehimlenmiş, hazır besleme kablosu (kırmızı: +, siyah: -)
• Ayrı bir montaj aparatı, besleme adaptörü veya bağlantı kutusu pakete dahil değildir; harici bir 5V kaynak, gerekiyorsa uygun bir tutucu ve bağlantı için ısı büzüşmeli hortum kullanıcı tarafından temin edilmelidir

Dikkat Edilmesi Gerekenler

• Lazer ışınını hiçbir zaman doğrudan göze veya bir başka kişinin gözüne yöneltmeyin; 5 mW çıkış gücü, göze kısa süreli bakışta bile kalıcı hasara yol açabilecek düzeydedir.
• Modülü ters polarite ile bağlamak lazer diyodu kalıcı olarak bozabilir; bağlantıdan önce kırmızı ve siyah kabloların yönünü ve besleme geriliminin 5V ile uyumlu olduğunu mutlaka kontrol edin.
• Lazeri ayna, cam veya parlak metal gibi yansıtıcı yüzeylere doğrudan tutmayın; beklenmedik açılarda sıçrayan ve doğrudan ışından farksız şekilde tehlikeli olabilen yansıyan ışın da göz için risk taşır.
• Lazeri açık alanlarda insanlara, araçlara veya hava araçlarına doğru yöneltmeyin ve çocukların erişebileceği ortamlarda gözetimsiz bırakmayın; bu tür kullanımlar hem kişisel güvenlik hem de yerel mevzuat açısından ciddi risk taşır.
• Uzun süreli kesintisiz çalıştırma gövdenin ısınmasına ve zamanla optik çıkış gücünde düşüşe neden olabilir; yoğun kullanımda modülü periyodik olarak dinlendirin, nemli ya da tozlu ortamlardan uzak tutun ve havalandırması yetersiz kapalı kutulara sıkıştırmayın.
• Lehimleme sırasında aşırı ısı uygulamaktan, kabloları uzun süre lehim ucuyla temas ettirmekten ve modülün iç sürücü devresini sökmeye veya değiştirmeye çalışmaktan kaçının; lazer diyot yüksek sıcaklığa hassastır ve bu tür müdahaleler kalıcı hasara yol açabilir.
