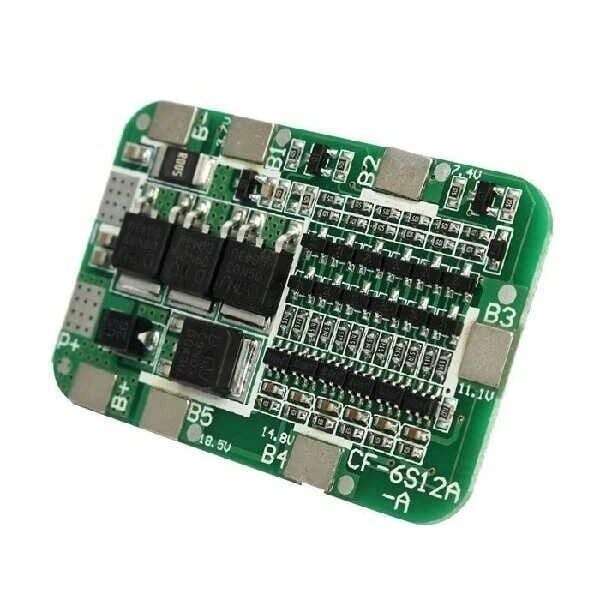

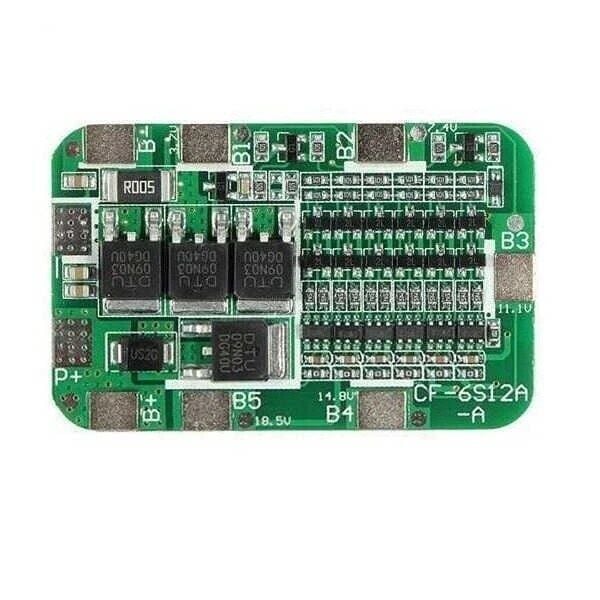

6S 12A BMS 18650 Lityum Batarya Şarj Koruma Devre
6S 12A BMS, altı adet 18650 lityum-iyon hücrenin seri bağlandığı 22,2V nominal gerilimli bir batarya paketini şarj ve deşarj sırasında koruyan bir devre kartıdır. Paketteki her hücrenin gerilimini ayrı ayrı izler; hücrelerden biri aşırı şarj olduğunda, aşırı deşarj olduğunda, çıkışta kısa devre oluştuğunda veya akım belirlenen sınırı aştığında devreyi otomatik olarak keserek hem hücreleri hem de bağlı olduğu cihazı korur. 12A sürekli akım kapasitesi sayesinde elektrikli scooter, e-bisiklet, güç bankası ve benzeri çok hücreli lityum paketlerinde şarj-deşarj hattı üzerine bağlanarak kullanılır ve ek bir ayar ya da yazılım gerektirmeden bağımsız çalışır.
Teknik Özellikler
| Hücre Yapılandırması | 6S (6 adet seri bağlı 18650 Lityum-iyon hücre) |
| Pil Kimyası | Lityum-iyon, 18650 hücre tipi için tasarlanmıştır |
| Sürekli Şarj/Deşarj Akımı | 12A |
| Nominal Paket Gerilimi | 22,2V (6 x 3,7V nominal hücre gerilimi) |
| Tam Şarj Paket Gerilimi | 25,2V (6 x 4,2V tam şarj hücre gerilimi) |
| Aşırı Şarj Koruma Eşiği | Hücre başına yaklaşık 4,25-4,30V bandında; devre bu gerilimin üzerinde şarj yolunu keser |
| Aşırı Deşarj Koruma Eşiği | Hücre başına yaklaşık 2,4-2,9V bandında; devre bu gerilimin altında deşarj yolunu keser |
| Kısa Devre Koruması | Var; çıkışta kısa devre algılandığında deşarj yolunu anında keser |
| Aşırı Akım Koruması | Var; çekilen akım belirlenen sınırı aştığında çıkışı keser |
| Anahtarlama Elemanı | Şarj ve deşarj yollarını kontrol eden MOSFET grubu |
| Ana Bağlantı Uçları | B- ve B+ (batarya paketi uçları), P- (yük/şarj hattı çıkışı); P+ genellikle B+ ile ortak noktadır |
| Denge Girişi | 6S paket için 7 noktalı denge kablosu girişi (paket eksisi B-, hücreler arasındaki 5 ara birleşim noktası ve paket artısı B+) |
| Devre Mimarisi | Çok hücreli lityum koruma entegresi ile şarj/deşarj yolunu kontrol eden harici MOSFET katmanından oluşan iki kademeli yapı; entegre, her hücrenin gerilimini sürekli karşılaştırarak eşik aşımlarını tespit eder |
| Desteklenen Hücre Boyutu | 18650 silindirik Li-ion hücre; aynı gerilim sınıfındaki diğer silindirik Li-ion hücrelerle de kullanılabilir |
| Montaj Şekli | Kablo veya lehim pedleri üzerinden batarya paketinin gövdesi içine sabit montaj için tasarlanmıştır |
| Uyumlu Şarj Yöntemi | CC/CV tipi 6S Li-ion şarj cihazlarıyla kullanıma uygundur |
| Uç Etiketleme | Kart üzerindeki lehim pedleri genellikle B-, B+, P- ve hücre numaraları ile serigrafi baskılı olarak işaretlenir |
| Kullanım Şekli | Bağımsız çalışan, ek programlama veya ayar gerektirmeyen bağla-kullan tipi koruma devresidir |
Öne Çıkan Özellikler
- Altı seri hücreden oluşan 22,2V'luk lityum paketin her hücresini ayrı ayrı izleyerek dengesiz şarj ve deşarj durumlarına karşı koruma sağlar, tek bir zayıf hücrenin tüm paketi riske atmasını önler.
- 12A sürekli akım kapasitesi sayesinde orta ve yüksek güç çeken elektrikli araç ve alet uygulamalarında sorunsuz çalışır.
- Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre durumlarının tamamına karşı tek kart üzerinde koruma sunarak ayrı ayrı koruma devresi kullanma ihtiyacını ortadan kaldırır.
- MOSFET tabanlı anahtarlama sayesinde koruma devreye girdiğinde şarj veya deşarj yolunu hızlı biçimde keserek hücrelerin güvenli sınırlar içinde kalmasını sağlar.
- Kompakt boyutu sayesinde batarya paketinin gövdesi içine kolayca yerleştirilebilir ve mevcut kablo düzenine kolayca entegre edilebilir.
- Harici bir mikrodenetleyici veya yazılım gerektirmeden, elektronik seviyede bağımsız çalışan bir koruma devresidir.
- 7 noktalı denge girişi sayesinde altı hücrenin gerilimi tek tek izlenir; bu da dengesiz şarj olmuş bir hücrenin fark edilmesini kolaylaştırır.
Kullanım Alanları
- Elektrikli scooter ve elektrikli bisikletlerde kullanılan 6S 18650 batarya paketinin şarj-deşarj hattında koruma devresi olarak; sürüş sırasında ani akım artışlarında paketi korur.
- Taşınabilir güç bankası ve yedek güç kaynaklarında çok hücreli lityum paketin güvenli şekilde şarj ve deşarj edilmesinde.
- Robotik ve otonom araç projelerinde motor sürücülerine güç veren 22,2V'luk lityum paketin, motorların çektiği değişken akım altında korunmasında.
- Elektrikli el aletlerinin (matkap, testere gibi) özel yapım batarya paketlerinde, hücrelerin aşırı deşarj noktasının altına inmesini önlemek için.
- Güneş enerjili aydınlatma ve küçük ölçekli enerji depolama sistemlerinde 18650 hücrelerden oluşturulan paketlerde gün içindeki tekrarlı şarj-deşarj döngülerini güvenli sınırda tutmak için.
- Kendi 6S lityum paketini üreten hobi elektronikçilerinin pakete koruma devresi eklemesinde.
- Kesintisiz güç kaynağı gibi 18650 hücrelerden kurulu yedek batarya gruplarında hücreler arası dengesizliği önlemek için.
Bağlantı ve Kullanım
Kart üzerindeki B- ucu, altı hücreden oluşan serinin en eksi ucuna; B+ ucu ise serinin en artı ucuna, yani hücre dizisinin diğer ucuna bağlanır. P- ucu, yükün veya şarj cihazının eksi hattına bağlanarak tüm şarj ve deşarj akımının bu devre üzerinden geçmesi sağlanır; P+ genellikle doğrudan paketin B+ ucuyla ortak kullanılır ve ayrı bir koruma katmanına ihtiyaç duymaz. Denge kabloları, B- paketin eksi ucuna, B1-B5 uçları hücreler arasındaki beş birleşim noktasına ve en üstteki uç paketin artı ucuna sırasıyla bağlanır; böylece devre her hücrenin gerilimini ayrı ayrı okur. İlk kullanımdan önce bir multimetre ile B- ile B+ arasındaki toplam gerilimin ve denge kablolarının her birindeki ara gerilimlerin beklenen aralıkta olduğu doğrulanmalı, tüm bağlantılar sağlamlaştırıldıktan sonra yük veya şarj cihazı P- ve P+ hattına bağlanmalıdır.
Paket İçeriği
- 1 adet 6S 12A BMS 18650 Lityum Batarya Şarj Koruma Devresi
Dikkat Edilmesi Gerekenler
- Devrenin akım kapasitesi 12A ile sınırlıdır; bu değerin üzerinde sürekli akım çekilmesi devrenin aşırı ısınmasına veya arızalanmasına yol açabilir, bu nedenle yük seçiminde bu sınır göz önünde bulundurulmalıdır.
- B- ve B+ uçlarının veya denge kablolarının ters bağlanması devreye ve bataryaya kalıcı zarar verebilir; bağlantı yapılmadan önce polarite mutlaka kontrol edilmelidir.
- Kart, yalnızca 6 seri hücreden oluşan (6S) paketler için tasarlanmıştır; farklı hücre sayısına sahip paketlerde kullanılamaz ve hücre sayısı uyuşmayan bir pakete bağlanması önerilmez.
- Lehim işlemleri sırasında aşırı ısı uygulanması kart üzerindeki hassas koruma bileşenlerine zarar verebilir; lehimleme kısa sürede ve uygun sıcaklıkta yapılmalıdır.
- Denge kablolarından biri bağlanmadan veya yanlış sırada bağlanarak devre enerjilendirilirse hatalı gerilim okuması ve koruma devresinin devreye girmemesi riski oluşabilir.
- Kart tek başına bir şarj cihazı değildir; hücreleri fiilen şarj etmek için uygun gerilim ve akımda ayrı bir 6S Li-ion şarj cihazına ihtiyaç duyulur.
