6V 12V 24V 3A 80W Ayarlanabilir Çift Yönlü PWM Motor Hız Kontrol Kartı

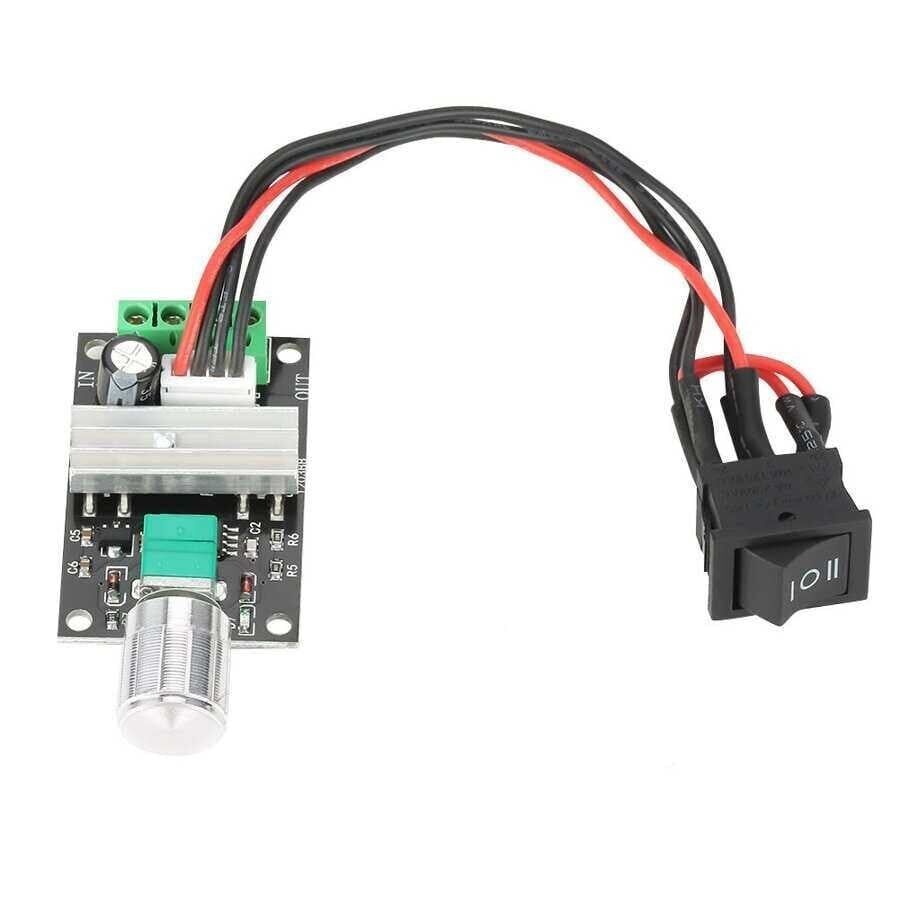

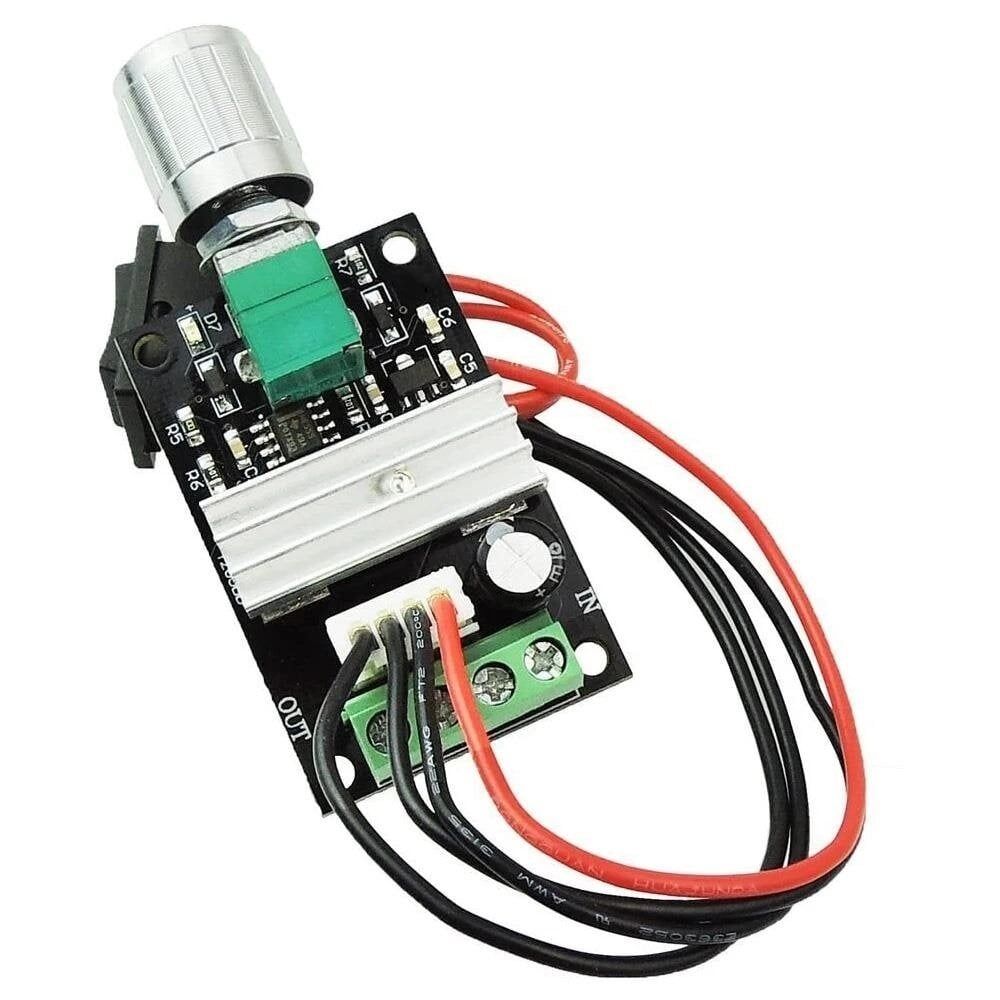

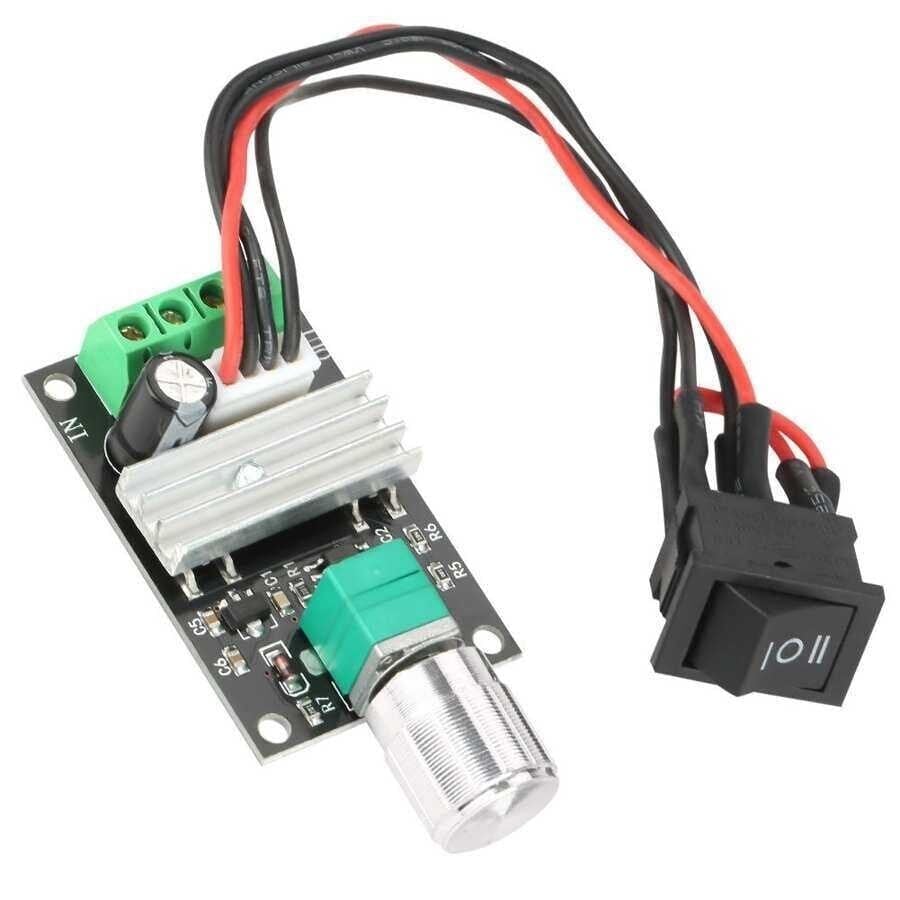

6V 12V 24V 3A 80W Ayarlanabilir Çift Yönlü PWM Motor Hız Kontrol Kartı, fırçalı DC motorların hızını ve dönüş yönünü tek bir kart üzerinden kontrol etmek için kullanılan bir motor sürücü kartıdır. Kart, PWM (Darbe Genişlik Modülasyonu) prensibiyle çalışır: motora uygulanan gerilim sürekli açık tutulmak yerine belirli bir frekansta anahtarlanır, bu sayede motor hızı kademesiz olarak ayarlanabilirken enerji kaybı da düşük tutulur. Üzerindeki potansiyometre ile hız, yön anahtarı ile de motorun ileri veya geri dönüş yönü belirlenir. 6V, 12V ve 24V besleme seçeneklerini desteklemesi sayesinde farklı gerilimdeki akü ve güç kaynağı sistemleriyle uyumlu şekilde çalışır.

Teknik Özellikler

Öne Çıkan Özellikler

• Geniş gerilim aralığı sayesinde 6V, 12V ve 24V'luk sistemlerde farklı bir karta geçmeye gerek kalmadan aynı kart kullanılabilir, bu da proje değiştikçe stokta tek model bulundurmayı kolaylaştırır.
• Potansiyometre ile motor hızı sıfırdan maksimuma kadar kademesiz olarak, ani sıçramalar olmadan ayarlanabilir; bu da hassas hız kontrolü gerektiren uygulamalarda avantaj sağlar.
• Yön değiştirme özelliği sayesinde motoru tek bir kart üzerinden hem ileri hem geri yönde çalıştırmak mümkündür, ayrı bir yön devresi veya ikinci bir röle kurmaya gerek kalmaz.
• PWM tabanlı anahtarlamalı kontrol, doğrusal (rezistif) kontrole göre daha az ısı üretir ve kaynaktan çekilen gücü daha verimli şekilde motora aktarır.
• 3A akım ve 80W güç kapasitesi, hobi ve küçük otomasyon projelerinde sık kullanılan orta ölçekli fırçalı DC motorları sürmeye yeterlidir; gerilim yükseldikçe aynı akım sınırında motora aktarılabilecek güç de artar.
• Basit yapısı sayesinde ek bir mikrodenetleyici, kod yazımı veya harici PWM sinyaline ihtiyaç duymadan kendi başına, bağımsız bir kontrol ünitesi olarak çalışabilir.
• Vidalı klemens bağlantıları sayesinde lehim yapmadan, kabloları sıkıştırarak hızlı ve gerektiğinde tekrar sökülebilir bir kurulum yapılabilir.

Kullanım Alanları

• Model araba, model tekne veya robot şasisi gibi hobi projelerinde fırçalı DC motorun hızını ve yönünü tek kart üzerinden kontrol etmek.
• Küçük bir konveyör bant sisteminde taşınan yüke göre bant hızını elle, kademesiz olarak ayarlamak ve gerektiğinde bandı ters yönde çalıştırarak sıkışan parçayı geri almak.
• Motorlu perde veya storlarda motoru açma ve kapama yönünde çalıştırarak iki yönlü hareket sağlamak, açılıp kapanma hızını ihtiyaca göre ayarlamak.
• Küçük tezgah, matkap veya mini freze düzeneklerinde fırçalı DC iğ (spindle) motorunun devrini işe göre elle ayarlamak.
• Akü ile çalışan küçük bir taşıma arabası veya oyuncak/maket araç prototipinde ileri-geri hareket ve hız kontrolü sağlamak.
• Soğutma veya havalandırma fanının hızını ortam sıcaklığına ya da gürültü hassasiyetine göre elle ayarlamak.
• Atölye ortamında küçük bir zımpara, karıştırıcı veya bant taşlama motorunun devrini yapılan işe göre düşürüp yükseltmek.

Bağlantı ve Kullanım

Kartın güç girişine ait klemense, kullanılacak motora uygun 6V, 12V veya 24V DC gerilime sahip bir güç kaynağı ya da akü bağlanır ve motor çıkış klemensine fırçalı DC motorun iki ucu bağlanır. Motor bağlantısının kutupları motorun ilk çalışmadaki dönüş yönünü belirler; istenirse bu yön, kart üzerindeki anahtar ile ayrıca bir kablo değişikliğine gerek kalmadan sonradan tersine çevrilebilir. Kart üzerindeki potansiyometre saat yönünde çevrildikçe motora uygulanan PWM darbe genişliği artar ve motor hızı kademeli olarak yükselir, ters yönde çevrildiğinde ise hız aynı şekilde kademeli olarak düşer; ilk devreye almada potansiyometrenin en düşük hız konumundan başlanıp motorun kısa bir süre yüksüz test edilmesi önerilir. Kartı devreye almadan önce motorun etiketindeki çalışma akımının 3A sınırını, çektiği gücün de 80W sınırını aşmadığından emin olunmalıdır. Güç kaynağı bağlanmadan önce tüm klemens vidalarının sıkı olduğu ve motor ile besleme kablolarının kısa devre yapacak şekilde birbirine temas etmediği gözle kontrol edilmelidir.

Paket İçeriği

• 1 x 6V-24V 3A 80W Ayarlanabilir Çift Yönlü PWM Motor Hız Kontrol Kartı (üzerinde vidalı klemens, hız potansiyometresi ve yön anahtarı monteli olarak gelir)

Dikkat Edilmesi Gerekenler

• Motorun çektiği akım sürekli olarak 3A sınırının altında tutulmalıdır; kalkış (yol alma) anındaki kısa süreli akım tepeleri normal olsa da uzun süreli aşırı akım kart üzerindeki güç elemanlarına zarar verebilir ve kartın ömrünü kısaltabilir.
• 80W değeri üreticinin belirttiği azami güç sınırıdır; 24V beslemede 3A akımda motora aktarılan güç yaklaşık 72W'tır, 6V veya 12V'de çalışırken aynı akımda güç bundan belirgin şekilde daha düşük olur.
• Bağlantı yapılırken güç kaynağının kutupları (+ / -) doğru şekilde bağlanmalıdır; ters bağlantı kart üzerindeki devre elemanlarına kalıcı zarar verebilir.
• Motor tam olarak durmadan yön anahtarı hızlı şekilde ileri-geri arasında değiştirilirse ani akım sıçramaları oluşabilir, mümkünse yön değişimi motor durduktan sonra yapılmalı ve sık yön değişiminden kaçınılmalıdır.
• Kart açık PCB yapıda, kutusuz olarak geldiği için nemden, tozdan ve iletken metal yüzeylerden uzak, iyi havalandırılan bir yere monte edilmeli, gerekiyorsa uygun bir muhafaza içine alınmalı ve klemens vidaları zamanla gevşeyip gevşemediğini görmek için düzenli aralıklarla kontrol edilmelidir.
• Uzun süre yüksek yükte çalışmada kart üzerindeki güç elemanları ısınabilir; gerekirse ek soğutma veya hava akımı sağlanmalı, kablo ve klemens bağlantılarında herhangi bir değişiklik yapılmadan önce güç kaynağının bağlantısı mutlaka kesilmelidir.
