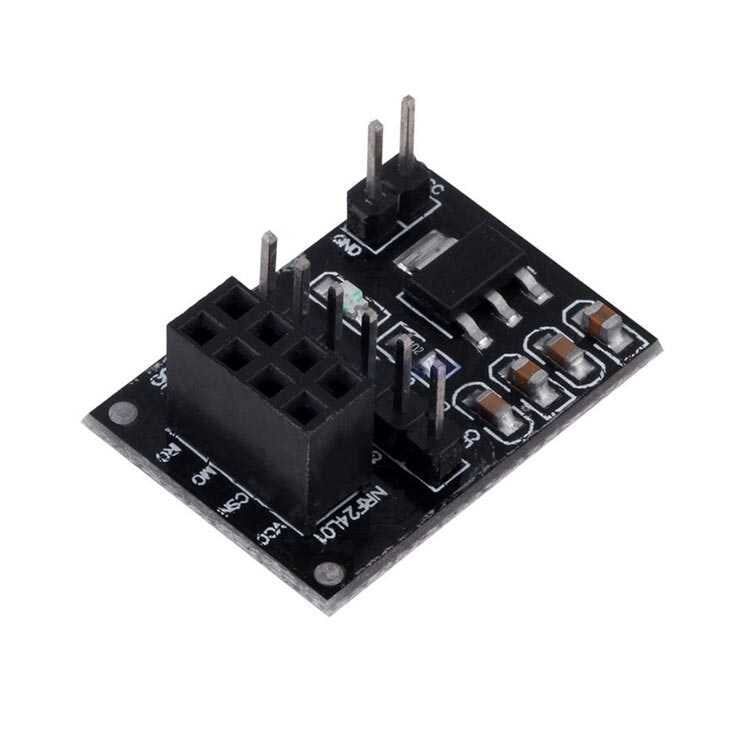

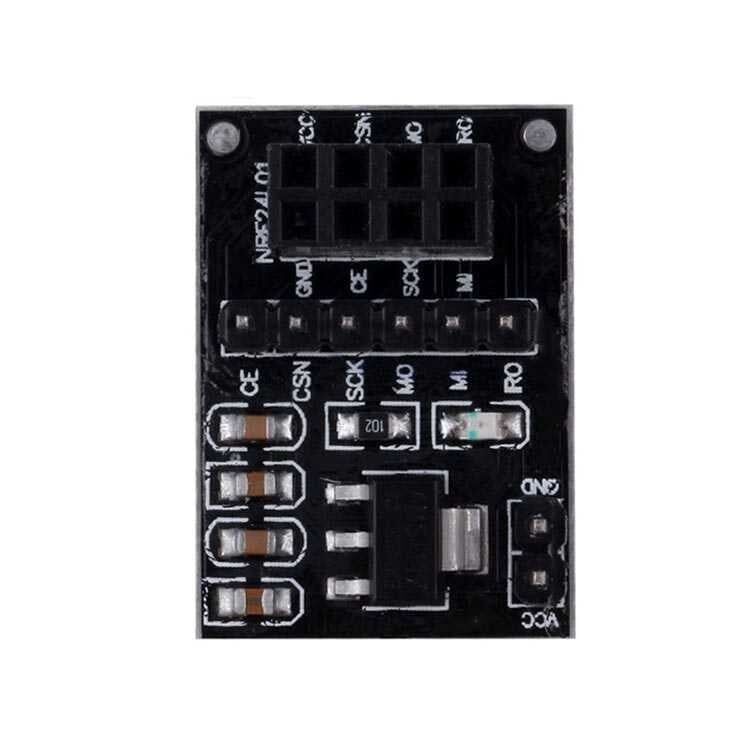

8 Pin Soket - NRF24L01

8 Pin Soket, NRF24L01 ve NRF24L01+ serisi 2.4 GHz kablosuz haberleşme modüllerini breadboard veya prototip kartına lehimsiz şekilde takıp çıkarabilmek için kullanılan 2 sıra x 4 pin (2x4) düzeninde dişi header sokettir. Modülün 2x4 düzenindeki 8 pinlik ayak dizilimine birebir uyduğu için NRF24L01 kartı doğrudan devreye lehimlenmez, bunun yerine bu sokete takılır; modül arızalandığında, test edilirken ya da başka bir projeye taşınacağında tekrar tekrar lehim söküp takma zorunluluğunu ortadan kaldırır. Soket üzerinde pinler 2 sıra x 4 pin halinde olup bir sırası GND, CE, SCK, MISO; diğer sırası VCC, CSN, MOSI, IRQ sinyallerini karşılayacak şekilde sıralanmıştır ve Arduino, ESP8266, ESP32 gibi mikrodenetleyicilerle SPI üzerinden haberleşen NRF24L01 tabanlı projelerde yaygın olarak kullanılır. Özellikle çok sayıda modülün sırayla denendiği geliştirme aşamasında, modülü devre kartına her defasında lehimleme zahmetinden kurtararak zaman kazandırır ve modülün pinlerinin tekrar eden lehim ısısından zarar görmesini önler. Kalıcı üretim değil, geliştirme ve deneme amaçlı devre kurulumlarında modülün kolay değiştirilebilir olmasını isteyen herkes için pratik bir çözüm sunar. NRF24L01 modülleri piyasada genellikle sadece kendi 8 pinli ayaklarıyla, ayrı bir soket olmadan satıldığından, modülü breadboard'a doğrudan takmak istemeyen ya da devre kartına lehimsiz bağlamak isteyen kullanıcılar bu soketi ayrıca temin eder.

Teknik Özellikler

Öne Çıkan Özellikler

• NRF24L01 modülünün 2 sıra x 4 pin düzenindeki 8 pinlik ayak dizilimine birebir oturduğu için ek kesme veya bükme işlemi gerektirmeden doğrudan takılır.
• Modülü devreye lehimlemek yerine sokete oturttuğunuz için modül arızalandığında sadece modülü çıkarıp yenisini takmak yeterlidir.
• Delikli montaj yapısı sayesinde hem standart breadboard üzerinde hem de delikli prototip kartlarında sorunsuz kullanılır.
• Tekrarlanan lehimleme işleminin modül üzerindeki hassas RF anten hattına ve pinlere verebileceği ısı hasarını önler.
• 2,54 mm pin aralığı sayesinde jumper kablolarla veya erkek pin header ile doğrudan bağlantı kurulabilir.
• Aynı soket farklı NRF24L01 modüllerini sırayla test etmek isteyen kullanıcılar için pratik bir değişim noktası sağlar.
• Küçük boyutu ve düşük profili sayesinde breadboard üzerinde fazla yer kaplamadan komşu devre elemanlarına engel olmaz.

Kullanım Alanları

• Arduino ile NRF24L01 kullanarak iki kart arasında kablosuz veri gönderip alma denemeleri yapılan eğitim ve öğrenim projeleri.
• Sık modül değiştirilen RF menzil ve sinyal testlerinde her seferinde lehim yapmadan modülü sokete takıp çıkarma ihtiyacı.
• Kablosuz sensör ağı prototipinde birden fazla NRF24L01 kartının farklı düğümlerde test edilmesi.
• Uzaktan kumandalı robot veya araç projelerinde alıcı-verici NRF24L01 modüllerinin breadboard üzerinde hızlı kurulumu.
• ESP8266 veya ESP32 tabanlı bir projede NRF24L01 modülünün arıza durumunda hızlıca değiştirilebilmesinin istendiği kurulumlar.
• Okul ve üniversite laboratuvarlarında öğrencilerin dönüşümlü olarak aynı devre kartını farklı NRF24L01 modülleriyle denediği ortak kullanım senaryoları.
• Ev otomasyonu denemelerinde merkez kontrol kartına bağlı NRF24L01 vericisinin ileride farklı frekans veya güç özellikli bir modülle değiştirilmesinin planlandığı esnek kurulumlar.
• Küçük boyutlu uçan veya yürüyen robot projelerinde NRF24L01 üzerinden telemetri verisi almak amacıyla kurulan, ağırlık ve montaj kolaylığı için sık modül değişimi gereken deneysel platformlar.

Bağlantı ve Kullanım

Soket breadboard üzerinde deliklere bastırılarak takılır; delikli prototip kartında ise deliklere oturtulup lehimlenir; ardından NRF24L01 modülü sokete, pin sırası şaşırılmadan takılır. Modül üzerindeki GND ve VCC pinleri mikrodenetleyicinin toprak hattına ve 3,3V beslemesine, CE ve CSN pinleri dijital giriş-çıkış hatlarına, SCK, MOSI ve MISO pinleri ise mikrodenetleyicinin SPI hattına bağlanır; IRQ pini kullanılmıyorsa boş bırakılabilir. Modülün 3,3V ile çalıştığı unutulmamalı, besleme ve lojik seviye buna göre ayarlanmalıdır. Soket bir kere devreye lehimlendikten sonra modülün kendisi hiç lehimlenmeden, sadece bastırılarak takılır ve çıkarılırken de düz şekilde yukarı doğru çekilerek pinlerin eğilmesi önlenir. NRF24L01 modülü besleme hattında ani gerilim dalgalanmalarına duyarlı olduğundan, uzun jumper kablolarla beslenen kurulumlarda VCC ile GND pinleri arasına yaklaşık 10 µF'lık bir kondansatör eklenmesi bağlantı kararlılığını artırır. Arduino ortamında NRF24L01 modülü genellikle açık kaynaklı RF24 kütüphanesi ile sürülür; bu kütüphane CE ve CSN pinlerinin numarasını kod içinde tanımlamayı, SPI pinlerinin ise donanımsal olarak sabit kalmasını gerektirir.

Paket İçeriği

• 1 adet 8 pin dişi header soket
• NRF24L01 modülü, jumper kablo, mikrodenetleyici kart ve diğer bağlantı malzemeleri pakete dahil değildir

Dikkat Edilmesi Gerekenler

• NRF24L01 modülü 3,3V ile çalışır; sokete takılan modülü doğrudan 5V hatta bağlamak modülü kalıcı olarak bozabilir. Arduino Uno gibi 5V ile çalışan kartlarda mutlaka ayrı bir 3,3V besleme kaynağı kullanılmalıdır.
• Soketi devre kartına lehimlerken pin aralarının kısa devre olmamasına, komşu pinler arasında lehim köprüsü oluşmamasına dikkat edilmelidir; gerekirse lehim sonrası multimetre ile pinler arası kısa devre kontrolü yapılabilir.
• Modül sokete takılırken pin sırası (GND, VCC, CE, CSN, SCK, MOSI, MISO, IRQ) karıştırılmamalı, ters takma modülün çalışmamasına veya modülün kalıcı olarak zarar görmesine yol açabilir.
• Bu ürün sadece bağlantı soketidir; içinde NRF24L01 modülü, jumper kablo veya mikrodenetleyici bulunmaz, bunlar ayrıca temin edilmelidir.
• Soket pimleri zamanla veya sık takıp çıkarma sonucu gevşeyebilir; modülün sokete tam ve sıkı oturduğundan, bağlantı kesikliği yaşanmadığından emin olunmalıdır.
• Nem ve toz, soket ile modül pinleri arasındaki temas direncini artırıp haberleşme kopmalarına yol açabileceğinden ürün kuru ve tozdan arındırılmış bir ortamda saklanmalı ve kullanılmalıdır.
