A4988 2A Kırmızı Step Motor Sürücü - Soğutuculu

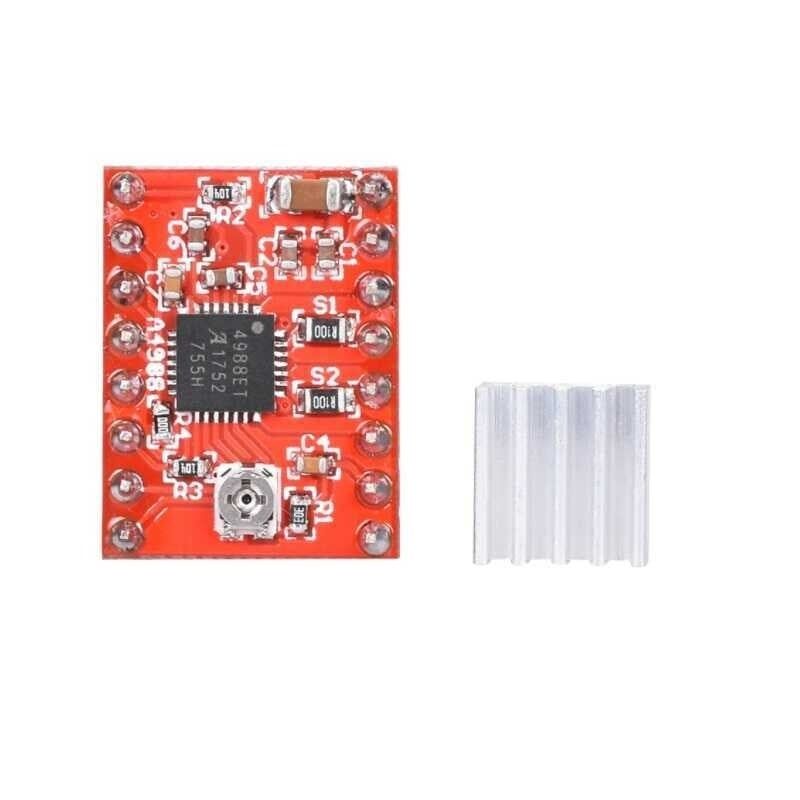

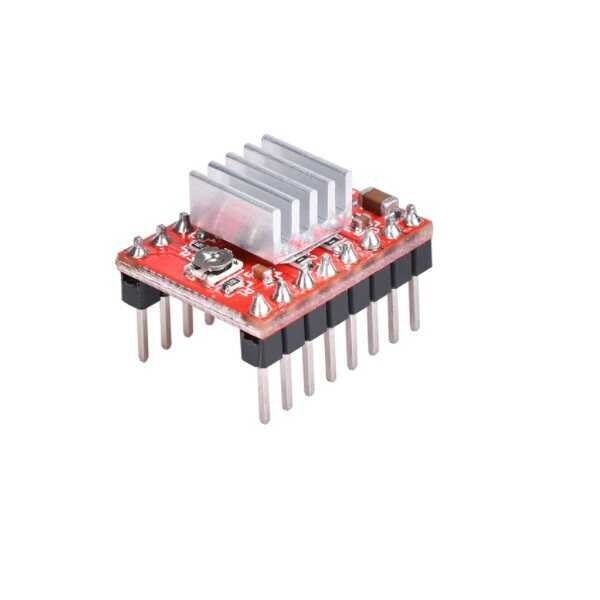

A4988, iki fazlı step (adım) motorları hassas ve kolay şekilde sürmek için tasarlanmış, Allegro Microsystems üretimi entegre bir mikro adım sürücü çipidir. Bu modül, A4988 çipini STEP/DIR (adım/yön) haberleşmesiyle çalışan hazır bir sürücü kartı haline getirir; Arduino, STM32 veya Raspberry Pi Pico gibi bir mikrodenetleyiciden gelen basit adım darbeleriyle motorun yönünü ve hızını kontrol etmenizi sağlar. Kırmızı PCB üzerinde, entegrenin hemen üstüne yapıştırılmış alüminyum soğutucu, yüksek akımlarda oluşan ısıyı uzaklaştırarak sürücünün daha uzun süre ve daha güvenli çalışmasına yardımcı olur. Tam adımdan 1/16 mikro adıma kadar beş farklı çözünürlük seçeneğiyle hem basit hem de titreşimi azaltılmış hassas hareket uygulamalarında kullanılabilir. A4988 tabanlı sürücüler, hobi elektroniğinde ve masaüstü 3D yazıcı projelerinde en yaygın kullanılan step motor sürücülerinden biridir; bu nedenle çevrimiçi kaynaklarda ve mikrodenetleyici kütüphanelerinde geniş bir destek ve örnek kod birikimi bulunur.

Teknik Özellikler

Öne Çıkan Özellikler

• A4988 entegresi tek bir çip içinde hem güç kademesini hem de adım/yön çeviricisini barındırır, bu sayede mikrodenetleyici yalnızca STEP ve DIR pinlerini kontrol ederek motoru sürebilir.
• Tam adım, 1/2, 1/4, 1/8 ve 1/16 olmak üzere beş farklı mikro adım çözünürlüğü MS1, MS2 ve MS3 pinlerinin lojik seviyeleriyle seçilebilir.
• Kart üzerindeki küçük potansiyometre ile referans gerilimi (Vref) ayarlanarak motor sargılarına giden akım sınırı elle belirlenebilir.
• Entegrenin üzerine önceden yapıştırılmış alüminyum soğutucu, yüksek akım ve mikro adım modlarında oluşan ısınmayı azaltarak termal kapamanın daha geç devreye girmesini sağlar.
• Dahili aşırı akım koruması, kısa devre koruması ve düşük gerilim kilidi (UVLO) sayesinde hatalı kablolama veya motor arızalarında sürücü kendini korur.
• SLEEP ve ENABLE pinleri üzerinden yazılımsal olarak sürücü devre dışı bırakılabilir; bu özellik güç tasarrufu ve acil durdurma senaryolarında işe yarar.
• Lojik giriş pinleri hem 5V'luk Arduino Uno gibi kartlarla hem de 3.3V'luk ESP32 gibi kartlarla doğrudan, seviye çevirici gerektirmeden çalışabilir.

Kullanım Alanları

• 3D yazıcılarda X, Y, Z eksen motorlarını veya ekstruder step motorunu sürmek.
• CNC router ya da mini lazer kesim makinesinde eksen hareketini adım adım kontrol etmek.
• Kamera slider veya pan-tilt düzeneğinde mikro adım kullanarak titreşimsiz, yumuşak hareket sağlamak.
• X-Y çizim robotu (plotter) tasarımında kalemi veya kafayı milimetrik hassasiyetle konumlandırmak.
• Sera otomasyonunda havalandırma kanadını veya vanayı step motorla belirli bir açıya döndürmek.
• Otomatik perde ya da güneşlik sisteminde motoru istenen tur sayısı kadar hassas biçimde döndürmek.
• Robot kol ekleminde mikro adım modunu kullanarak titreşimi azaltılmış, hassas açısal dönüş elde etmek.

Bağlantı ve Kullanım

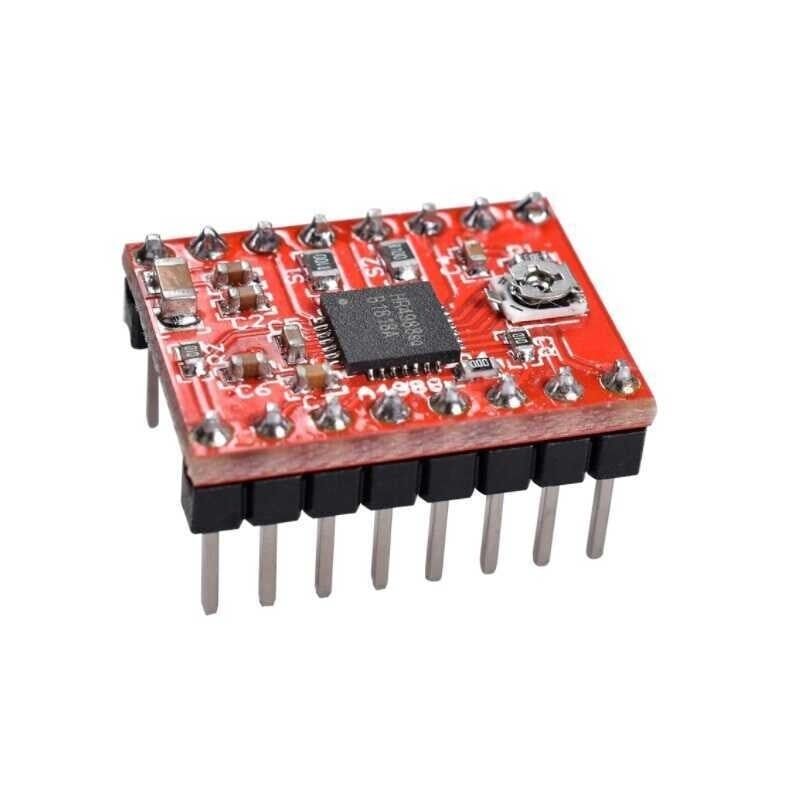

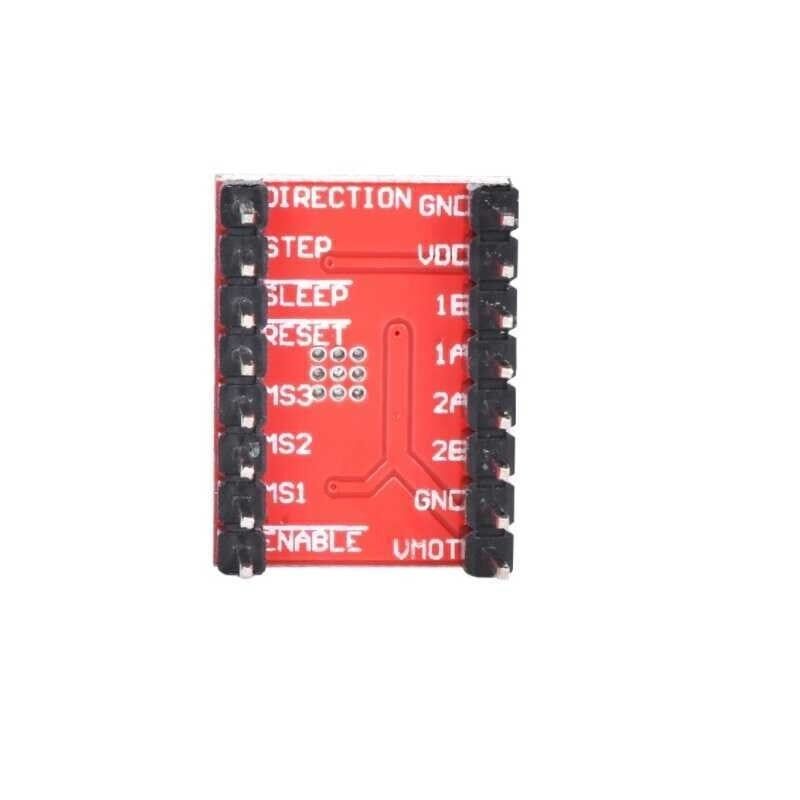

Kartın bir kenarındaki VMOT ve yanındaki GND pinlerine step motorun ihtiyaç duyduğu 8-35V aralığındaki güç kaynağı bağlanır; VMOT hattına ani gerilim sıçramalarını sönümlemek için mutlaka 47µF veya üzeri kapasiteli bir elektrolitik kondansatör paralel bağlanmalıdır. Karşı kenardaki VDD ve GND pinleri ise mikrodenetleyicinin 3.3V veya 5V lojik beslemesine ve ortak toprak hattına bağlanır. Step motorun iki bobini 1A-1B ve 2A-2B pin çiftlerine bağlanır; hangi iki ucun aynı bobine ait olduğunu multimetreyle süreklilik testi yaparak doğrulamak, motorun ters veya eksik sarım bağlanmasını önler. STEP pinine gelen her darbe motoru bir mikro adım ilerletirken, DIR pini dönüş yönünü belirler; bu iki pin doğrudan mikrodenetleyicinin dijital çıkış uçlarına bağlanır. MS1, MS2 ve MS3 pinleri açık bırakılıp lojik seviyeye çekilerek mikro adım çözünürlüğü seçilir, RESET ve SLEEP pinleri ise genellikle birbirine kısa devre yapılarak sürücünün sürekli aktif kalması sağlanır. İlk kurulumda önce lojik beslemeyi (VDD) verip mikrodenetleyicinin STEP/DIR hatlarını kararlı bir seviyede tutmak, ardından motor beslemesini (VMOT) açmak, kalkış anındaki belirsiz sinyallerden kaynaklanabilecek istenmeyen hareketleri azaltır. Kartı bir muhafaza içine yerleştirirken soğutucunun etrafında hava akımının engellenmemesine dikkat edilmesi, özellikle akım limiti yüksek ayarlandığında sürücünün daha serin çalışmasına katkı sağlar.

Paket İçeriği

• 1 adet A4988 step motor sürücü kartı (kırmızı PCB üzerinde, soğutuculu)
• Entegrenin üzerine fabrika çıkışında yapıştırılmış alüminyum soğutucu
• Montaj için kart üzerinde hazır lehim delikleri (pin header'ların dahil olup olmadığı satış paketine göre değişebilir)

Dikkat Edilmesi Gerekenler

• Sürücü güç altındayken motor bobin bağlantılarını (1A-1B, 2A-2B) ASLA çıkarıp takmayın; oluşan ani gerilim sıçramaları A4988 çipini kalıcı olarak bozabilir.
• VMOT hattına yeterli kapasiteli bir elektrolitik kondansatör bağlamadan çalıştırmayın; kondansatörsüz kullanım, güç kaynağı hattındaki ani gerilim yükselmelerinde sürücüyü tahrip edebilir.
• Akım limitini (Vref) motorun anma akımına göre ayarlamadan yüksek akımda çalıştırmayın; yanlış ayarlanmış akım limiti hem motorun hem sürücünün gereksiz yere ısınmasına yol açar.
• Soğutucuya rağmen sürekli olarak 2A'e yakın akımda çalıştırıldığında ek bir fanla hava akımı sağlanmazsa termal kapama devreye girip motor beklenmedik şekilde durabilir.
• Lojik besleme (VDD) ile motor beslemesinin (VMOT) topraklarının ortak noktada birleştirildiğinden emin olun; ortak toprak yoksa STEP/DIR sinyalleri güvenilir çalışmaz.
• MS1, MS2, MS3 pinlerinin bağlantı durumu ile yazılımda beklenen mikro adım çözünürlüğünün eşleştiğini kontrol edin; uyumsuzluk motorun beklenenden farklı hızda veya adımda hareket etmesine neden olur.
