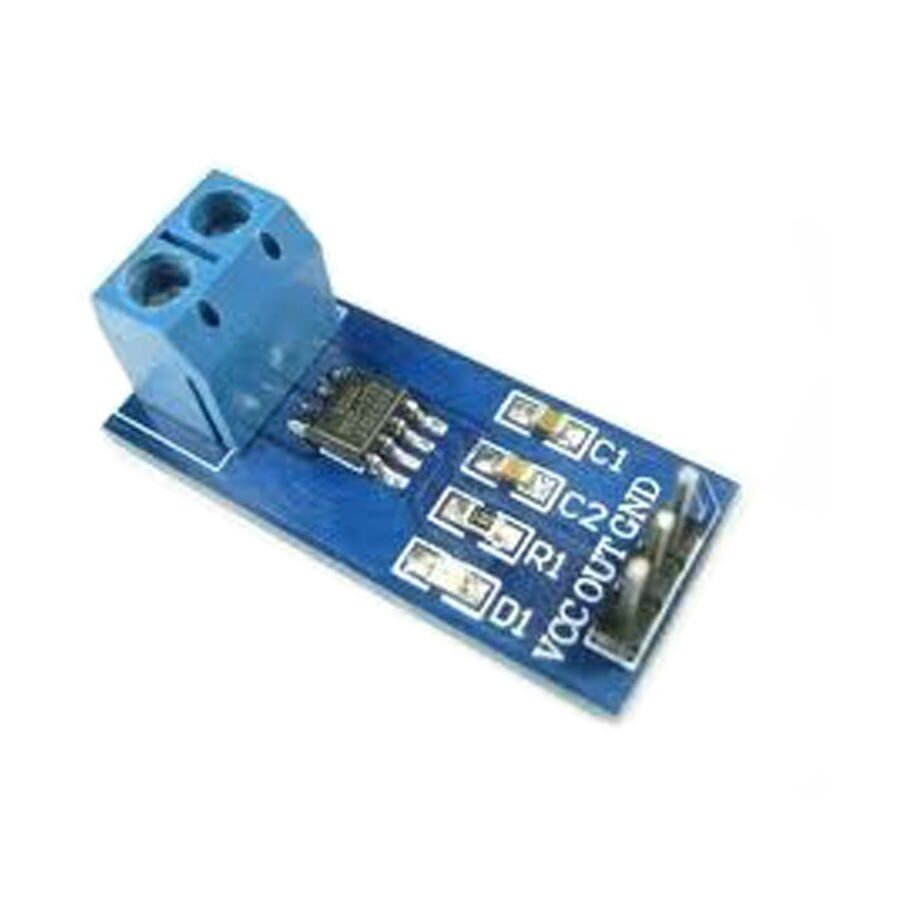

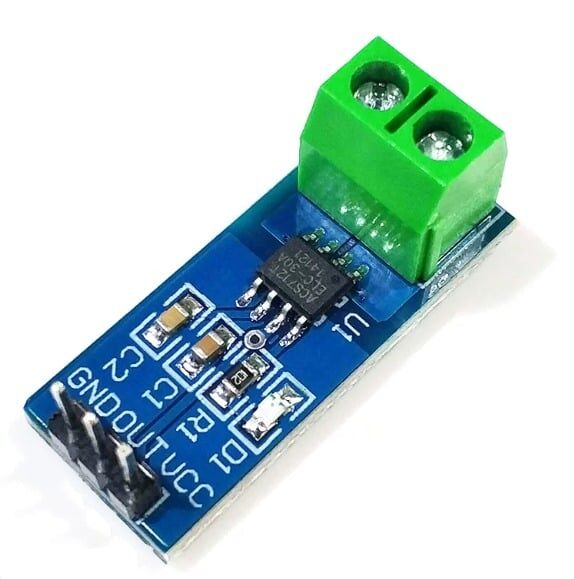

ACS712 20A Menzil Akım Sensörü Modülü

ACS712 20A Menzil Akım Sensörü Modülü, Allegro MicroSystems tarafından üretilen ACS712 Hall etkili akım sensörü entegresini taşıyan hazır bir ölçüm kartıdır. Modül, üzerinden geçen akımın oluşturduğu manyetik alanı algılayarak bunu doğrudan orantılı bir analog gerilime çevirir; bu sayede devreye seri bir şönt direnç eklemeye veya devreyi kesip araya ölçüm cihazı sokmaya gerek kalmadan akım ölçümü yapılabilir. Sensörün en önemli özelliklerinden biri, ölçülen akım hattı ile çıkış tarafındaki elektronik devrenin birbirinden galvanik olarak yalıtılmış olmasıdır; bu izolasyon sayesinde yüksek akımlı ve potansiyel olarak tehlikeli bir hat ile düşük gerilimli mikrodenetleyici tarafı arasında elektriksel bir bariyer oluşur. Modül, Arduino, ESP32, STM32 veya benzeri bir kartın analog girişine doğrudan bağlanarak hem doğru akım (DC) hem de alternatif akım (AC) ölçümünde kullanılabilir; bu özelliği sayesinde hem pil/akü uygulamalarında hem de şebeke frekansında değişen AC yüklerin izlenmesinde tercih edilir. Klasik şönt dirençli ölçüm yöntemlerinin aksine devre üzerinde ek gerilim düşümü ve ısınma oluşturmaması, modülü özellikle güç verimliliğinin önemli olduğu taşınabilir ve pille çalışan projelerde de kullanışlı hale getirir.

Teknik Özellikler

Öne Çıkan Özellikler

• Hall etkili ACS712 entegresi ile temassız ve galvanik izoleli akım ölçümü sağlar
• ±20A aralığında hem AC hem DC akımı tek modülle ölçebilme imkânı sunar
• Yaklaşık 100 mV/A hassasiyetle doğrusal ve okunması kolay analog çıkış üretir
• Dahili iletken direncinin düşük olması (1,2 mΩ) sayesinde ölçülen devreye ek yük bindirmez, güç kaybı ihmal edilebilir düzeyde kalır
• 5V lojik seviyesiyle Arduino ve benzeri geliştirme kartlarıyla doğrudan uyumludur, ekstra seviye kaydırma devresi gerektirmez
• Vida terminalli akım girişi sayesinde kalın kabloların lehimsiz ve güvenli şekilde bağlanmasına imkân tanır
• Yaklaşık 5 µs gibi hızlı tepki süresi sayesinde ani akım değişimlerinin de takip edilmesine olanak verir

Kullanım Alanları

• Akü şarj cihazlarında ve batarya yönetim sistemlerinde şarj/deşarj akımının anlık olarak izlenmesi
• Motor sürücü devrelerinde çekilen akımın ölçülmesi ve belirlenen eşiğin aşılması durumunda aşırı akım korumasının tetiklenmesi
• Güneş paneli şarj kontrol cihazı ve benzeri yenilenebilir enerji sistemlerinde panelden/aküden çekilen akımın takibi
• DIY dijital wattmetre, güç analizörü ve enerji tüketimi izleme projelerinde akım verisinin toplanması
• Anahtarlamalı güç kaynaklarında (SMPS) ve DC-DC dönüştürücülerde akım geri besleme sinyali üretilmesi
• Robotik ve otomasyon projelerinde motorların ve aktüatörlerin akım tüketiminin ölçülerek arıza/sıkışma tespiti yapılması
• Eğitim ve laboratuvar ortamlarında AC/DC akım ölçüm prensiplerinin uygulamalı olarak öğretilmesi

Bağlantı ve Kullanım

Modülün VCC ve GND pinleri, kullanılan mikrodenetleyicinin 5V ve GND hatlarına bağlanır; OUT pini ise mikrodenetleyicinin bir analog girişine (örneğin Arduino üzerinde A0-A5 arası pinlerden birine) bağlanır. Ölçülecek akımın geçtiği kablo, modül üzerindeki vida terminaline (IP+ / IP-) devreye seri olacak şekilde bağlanır; yani modül, gerilim kaynağına paralel değil, akımın fiilen üzerinden geçtiği hat üzerine dahil edilerek kullanılır. Mikrodenetleyici tarafında okunan analog değer, Vcc/2 (yaklaşık 2,5V) referans noktasına göre yorumlanır: bu değerin üzerine çıkan veya altına inen sapma miktarı, yaklaşık 100 mV/A hassasiyet katsayısına bölünerek akım büyüklüğü hesaplanır. Daha hassas sonuçlar için, kullanılan kartın gerçek besleme gerilimi ve sensörün sıfır akımdaki gerçek çıkış değeri yazılımsal olarak ölçülüp kalibrasyona dahil edilmesi önerilir. Örneğin 10 bit çözünürlüklü bir analog-dijital dönüştürücüye ve 5V referansa sahip bir kartta, teorik ölçüm çözünürlüğü yaklaşık 4,9 mV'tur; bu değer yaklaşık 100 mV/A hassasiyet katsayısına bölündüğünde, yazılımsal olarak ayırt edilebilecek en küçük akım adımının kabaca 0,05A civarında olduğu görülür. AC akım ölçümünde ise okunan anlık gerilim değerlerinin bir periyot boyunca örneklenip etkin değerinin (RMS) hesaplanması gerektiği unutulmamalıdır.

Paket İçeriği

• 1 adet ACS712 20A Menzil Akım Sensörü Modülü
• Bağlantı için 3 pinli erkek header (VCC, OUT, GND)
• Akım girişi için modül üzerinde fabrika montajlı vida terminali (IP+/IP-)

Dikkat Edilmesi Gerekenler

• Ölçülecek akım hattı vida terminaline mutlaka seri bağlanmalıdır; modül gerilim kaynağına paralel bağlanırsa hem hatalı ölçüm alınır hem de modül zarar görebilir
• ±20A üzerindeki akımlar sensörün ölçüm aralığını aşar; bu durumda çıkış doygunluğa ulaşır ve okunan değer gerçek akımı yansıtmaz
• Çıkışın sıfır akımdaki referans noktası nominal olarak Vcc/2 civarındadır; yazılımda akım hesaplanırken bu ofsetin dikkate alınması gerekir, aksi halde ölçümler sabit bir hata payıyla kayar
• Modülün doğru çalışması için 5V ile beslenmesi gerekir; farklı bir besleme gerilimi hem hassasiyeti hem de sıfır akım referans değerini değiştirir ve üreticinin belirttiği doğruluk değerleri geçerliliğini yitirir
• Yüksek akım hatlarında kablo kesitinin taşınacak akıma uygun seçilmesi ve terminal vidalarının sıkıca sabitlenmesi, hem ölçüm doğruluğu hem de bağlantı güvenliği açısından önemlidir
• Çıkış hattındaki elektriksel gürültüyü azaltmak için OUT pini ile GND arasına küçük değerli bir filtre kapasitörü eklenmesi, özellikle motor gibi gürültülü yüklerde ölçüm kararlılığını artırabilir
