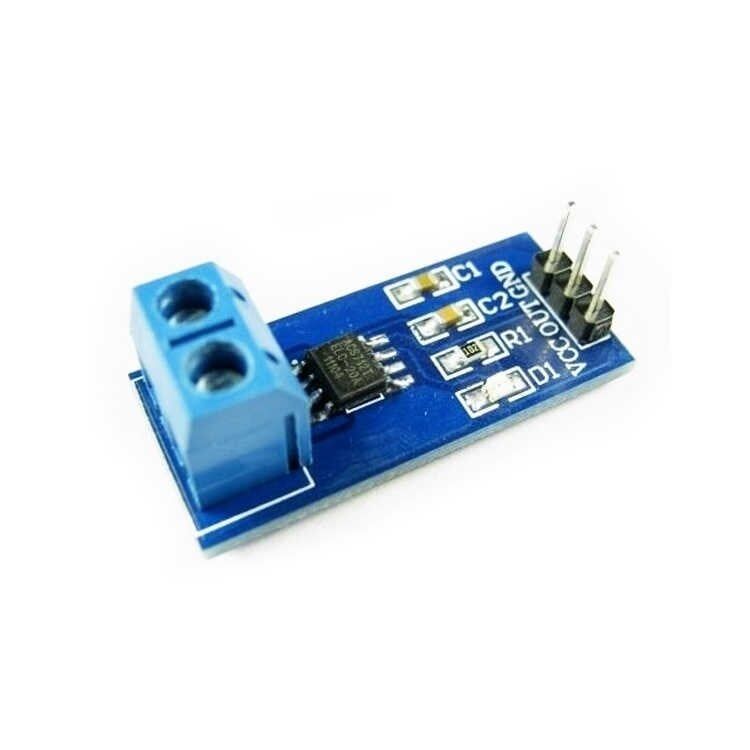

ACS712 30A Menzil Akım Sensörü Modülü

ACS712 30A Menzil Akım Sensörü Modülü, Allegro MicroSystems tarafından üretilen ACS712 Hall-effect tabanlı lineer akım sensörü çipini taşıyan hazır bir ölçüm kartıdır. Modül, üzerinden geçen doğru akımı (DC) veya alternatif akımı (AC) çevresinde oluşan manyetik alanı algılayarak bu akımla orantılı bir analog gerilime dönüştürür ve mikrodenetleyicinin analog girişine (ADC) aktarır. Ölçülecek yük akımı kart üzerindeki vida klemensten geçirilir; bu sayede yüksek akım hattı ile sensörün sinyal devresi arasında galvanik yalıtım korunur, yani ölçüm elektroniği akım hattına doğrudan temas etmez. ±30A aralığındaki akımları ölçebilen bu sürüm, Arduino ve benzeri geliştirme kartlarıyla yapılan güç izleme, aşırı akım koruma ve enerji tüketimi hesaplama projelerinde yaygın olarak kullanılır. Sensör çipi tek bir yüzey montaj paketi içinde hem akım yolunu hem de ölçüm elektroniğini barındırdığından, harici bir şönt direnç veya akım trafosu kullanmadan doğrudan analog akım ölçümü yapılabilmesini sağlar; bu da devre tasarımını basitleştirir ve ek kalibrasyon direnci ihtiyacını ortadan kaldırır.

Teknik Özellikler

Öne Çıkan Özellikler

• Hall-effect tabanlı ölçüm sayesinde akım hattı ile sinyal devresi arasında galvanik yalıtım sağlar, bu da mikrodenetleyiciyi yüksek akım hattındaki gerilim dalgalanmalarından korur.
• ±30A aralığında hem doğru akımı hem alternatif akımı ölçebildiği için farklı türde güç izleme projelerinde kullanılabilir.
• 66 mV/A hassasiyetle akımı doğrudan orantılı bir analog gerilime çevirir, ek dönüştürücü devresi gerektirmeden mikrodenetleyici ADC girişine bağlanabilir.
• 5 mikrosaniyelik çıkış tepki süresi ve 80 kHz bant genişliği sayesinde ani akım değişimlerini ve kısa süreli akım darbelerini de yakalayabilir.
• Dahili iletken direnci 1.2 mΩ olduğu için şönt dirençli ölçüme göre hat kaybı çok düşüktür; yine de 30A'de yaklaşık 1 W ısı açığa çıkar, bu akımlarda kartın soğuması dikkate alınmalıdır.
• Sıfır akımda çıkışın besleme geriliminin yarısında sabitlenmiş olması, hem pozitif hem negatif yöndeki akımların tek bir analog pinden okunabilmesini sağlar.
• Kart üzerindeki vida klemens, kalın güç kablolarının lehim gerektirmeden hızlıca bağlanmasına imkân tanır.

Kullanım Alanları

• Güneş paneli şarj kontrolcüsünde akü şarj akımını ölçüp Arduino üzerinden bir ekranda anlık güç değerini göstermek.
• 3D yazıcı veya CNC gibi sistemlerde step motor sürücüsünün çektiği akımı izleyerek aşırı yüklenme anında sistemi durdurmak.
• Ev tipi enerji tüketim ölçer projelerinde priz hattından geçen akımı ölçüp gerilimle çarparak anlık güç tüketimini hesaplamak.
• Elektrikli bisiklet veya robot projelerinde batarya paketinden motor sürücüsüne giden akımı izleyerek batarya deşarj hızını takip etmek.
• Laboratuvar tipi ayarlanabilir güç kaynağında çıkış akımını gerçek zamanlı ölçüp belirlenen sınırın üzerinde bir röle ile çıkışı kesmek.
• Güneş enerjili sulama sisteminde dalgıç pompa motorunun çektiği akımı izleyerek motor tıkanması veya kuru çalışma durumunu tespit etmek.
• Akülü el aletleri veya güç bankası şarj devresinde şarj akımını izleyerek akım belirli bir seviyenin altına düştüğünde şarjın tamamlandığını algılamak.

Bağlantı ve Kullanım

Modülün sinyal tarafında üç pin bulunur: VCC, OUT ve GND. VCC pini mikrodenetleyicinin 5V çıkışına, GND pini ortak toprağa bağlanır; OUT pini ise Arduino gibi bir kartın analog girişine (örneğin A0) bağlanarak akımla orantılı gerilim buradan okunur. Ölçülecek yük akımı, kart üzerindeki vida klemensin iki ucundan seri olarak geçirilir: klemensin bir ucu güç kaynağına, diğer ucu yüke bağlanır ve akım klemensten geçerken sensör bu akımın oluşturduğu manyetik alanı algılar. Analog çıkış akım sıfırken besleme geriliminin yarısına yakın bir değerde durur; bu yüzden mikrodenetleyici tarafında okunan ADC değerinden bu referans değeri çıkarıp 66 mV/A hassasiyet değerine bölerek gerçek akım hesaplanır. Akım klemensten hangi yönde geçtiği çıkış geriliminin referans değerin üstünde mi altında mı olacağını belirlediğinden, akış yönü kod tarafında işaret (pozitif/negatif) olarak da değerlendirilebilir. OUT pini ile GND arasına, ölçüm gürültüsünü azaltmak amacıyla küçük değerli bir seramik kondansatör (örneğin 0.1 µF) bağlanması, özellikle uzun kablolarla yapılan bağlantılarda okuma kararlılığını artırır.

Paket İçeriği

• 1 adet ACS712 30A akım sensörü modülü
• Kart üzerine montajlı akım yolu vida klemensi
• Sinyal bağlantısı için lehimli 3 pinlik header (VCC, OUT, GND)
• Akım yolu bağlantısını sabitlemek için klemens üzerinde vidalar

Dikkat Edilmesi Gerekenler

• Modül sadece analog gerilim çıkışı üretir; gerçek akım değerini elde etmek için mikrodenetleyici tarafında referans gerilim (yaklaşık besleme/2) ve 66 mV/A hassasiyet değeri kullanılarak yazılımsal hesaplama yapılması gerekir.
• Vida klemensten geçirilen yük akımı, kartın bakır izleri ve klemensin akım taşıma kapasitesiyle sınırlıdır; 30A'e yakın sürekli akımlarda kartın aşırı ısınmadığından emin olunmalı, gerekirse kısa ve kalın bağlantı kabloları tercih edilmelidir.
• Sensörün doğru çalışması için besleme geriliminin 4.5V-5.5V aralığında ve mümkün olduğunca gürültüsüz olması gerekir; dalgalı besleme ölçüm hatasına yol açar.
• Modül şebeke gerilimi gibi yüksek gerilimli AC hatlarda kullanılacaksa, klemens bağlantılarının izole edilmiş ve dokunulmayacak şekilde bir muhafaza içine alınması gerekir; yüksek gerilimle çalışırken gerekli güvenlik önlemleri alınmalıdır.
• Sıcaklık değişimleri sıfır noktası çıkışında küçük kaymalara neden olabilir; hassas ölçüm gereken uygulamalarda akım geçmezken çıkışın periyodik olarak sıfırlanması (kalibre edilmesi) önerilir.
• Akımın yönü klemens üzerindeki bağlantı yönüne göre değiştiğinden, ters bağlantı durumunda ölçülen gerilim referans değerin altına düşebilir; bu nedenle klemense giren ve çıkan hat yönüne dikkat edilmelidir.
