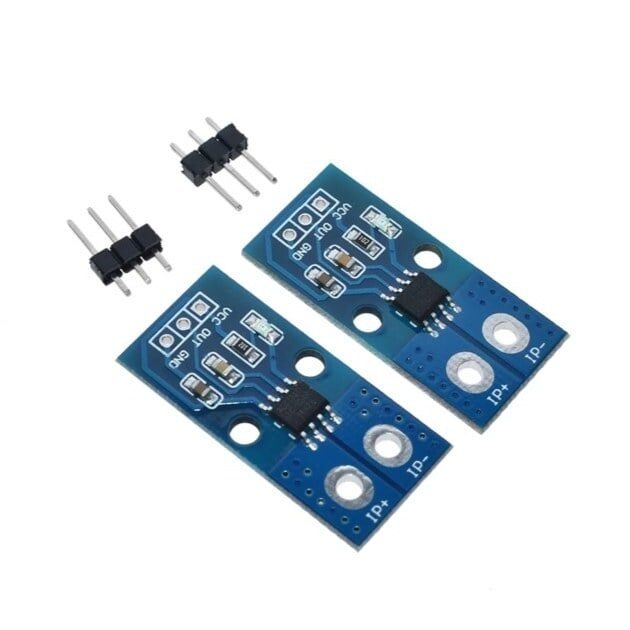

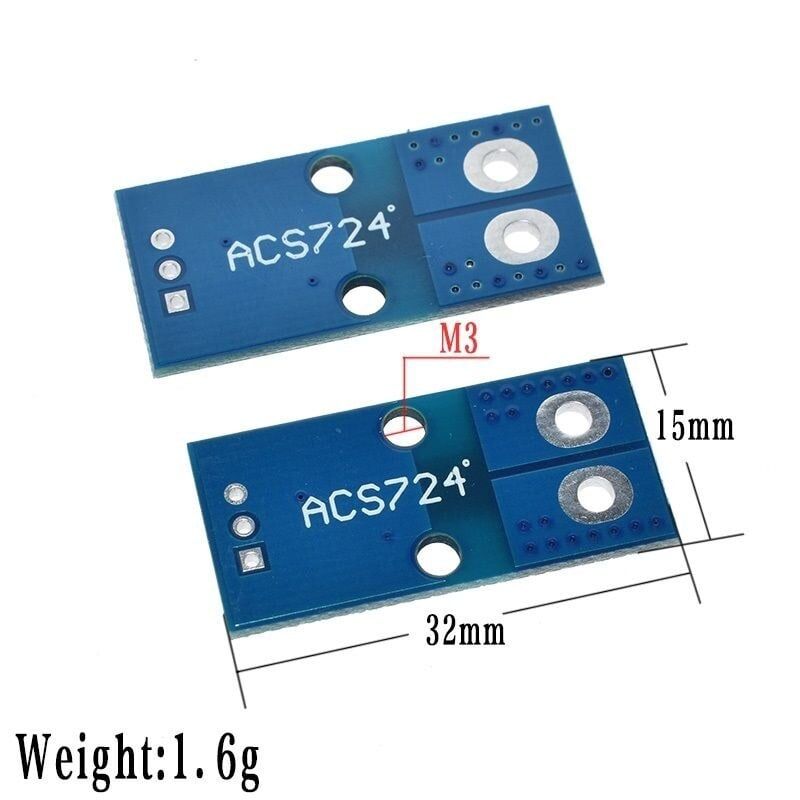

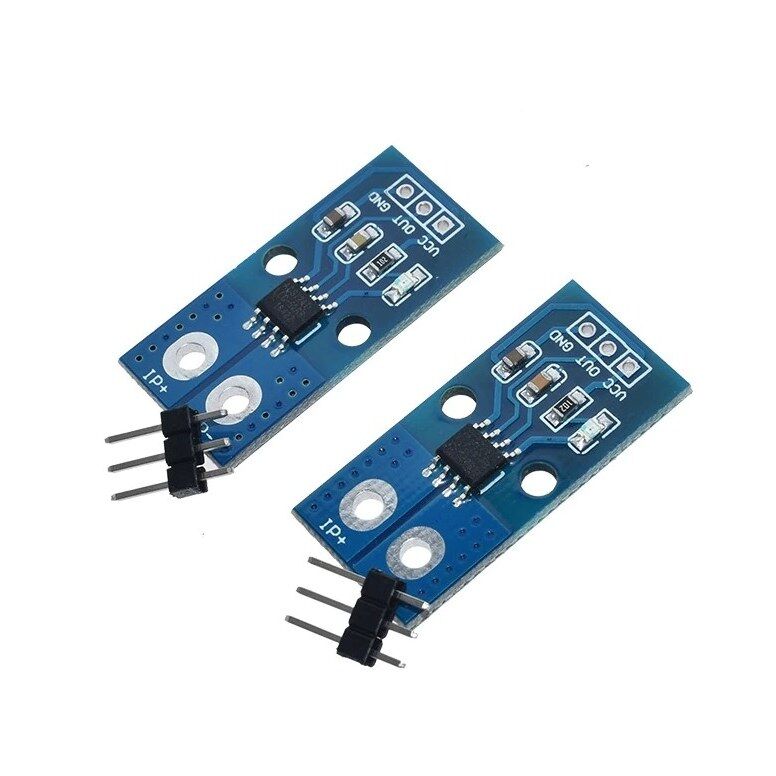

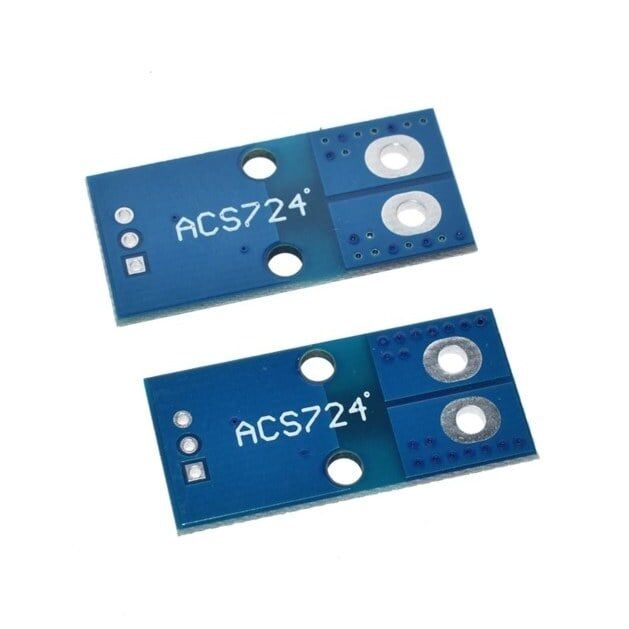

ACS724 - 40A - Hall Akım Sensörü Modülü

ACS724 - 40A Hall Akım Sensörü Modülü, Allegro'nun ACS724 entegresini temel alan, bir hat üzerinden geçen akımı temassız şekilde ölçen bir sensör kartıdır. Modülün üzerindeki Hall etkili algılayıcı, akımın oluşturduğu manyetik alanı okuyarak bunu akımla doğru orantılı, lineer bir analog gerilim sinyaline dönüştürür. Ölçüm yapılacak hat, modül üzerindeki iletken akım yolundan geçirilir; bu sayede yüksek akım taşıyan devre ile ölçüm/sinyal devresi arasında doğrudan elektriksel temas oluşmaz. 40A'e kadar akım okuyabilen bu yapısıyla modül; Arduino ve benzeri mikrodenetleyici tabanlı projelerde akım izleme, güç tüketimi hesaplama ve aşırı akım tespiti gibi işlerde kullanılan pratik bir ölçüm çözümüdür. Modülün üzerinde ayrı bir şönt direnç veya harici izolasyon devresi kurmaya gerek kalmadan, tek bir kart üzerinden hem yüksek akım yolu hem de düşük gerilimli sinyal çıkışı bir arada sunulur. Bu sayede özellikle motor kontrolü, batarya yönetimi ve enerji izleme gibi akımın sürekli takip edilmesi gereken uygulamalarda hızlıca devreye alınabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Ölçüm yapılan yüksek akım hattı ile mikrodenetleyicinin bağlı olduğu sinyal devresi arasında doğrudan elektriksel temas olmadığı için güvenli ve izole bir ölçüm sağlar.
• Hall etkisi tabanlı ölçüm sayesinde akım yoluna seri direnç (şönt) eklemeye gerek kalmadan, düşük ek dirençle ölçüm yapılabilir.
• Çıkış sinyali doğrudan analog gerilim olduğundan, 5V ADC'li kartlara ek devre olmadan bağlanabilir.
• Hem doğru akım (DC) hem de alternatif akım (AC) ölçümüne uygun yapısı sayesinde farklı proje türlerinde kullanılabilir.
• 40A gibi yüksek bir aralığı tek bir modülle karşıladığı için motor sürücüleri, güç kaynakları ve batarya hatları gibi yüksek akımlı devrelerde ek bir bölen devreye gerek duyulmadan ölçüm yapılabilir.
• Kompakt PCB üzerinde hazır sunulduğu için ayrı bir entegre devre tasarımı veya lehimleme gerektirmeden projeye doğrudan eklenebilir.
• Analog çıkış sayesinde mikrodenetleyici tarafında ek bir kütüphane veya karmaşık haberleşme protokolüne gerek kalmadan, tek bir analogRead komutuyla akım değeri okunabilir.
• Sensör ile akım hattı arasındaki galvanik izolasyon, ölçüm devresini yüksek akım hattındaki gerilim dalgalanmalarından ve gürültüden büyük ölçüde korur.

Kullanım Alanları

• DC motor sürücü devrelerinde motorun çektiği akımı sürekli izleyerek belirlenen eşiğin üzerinde akım çekildiğinde motoru durdurmak.
• Güneş paneli veya akü şarj devrelerinde şarj/deşarj akımını ölçüp mikrodenetleyici üzerinden ekrana veya bilgisayara aktarmak.
• 3D yazıcı veya CNC gibi cihazlarda step motor sürücü hattındaki akımı izleyerek anormal yüklenmeleri tespit etmek.
• Elektrikli araç veya robot projelerinde batarya paketinden çekilen toplam akımı ölçerek kalan kapasiteyi tahmin etmede kullanmak.
• Endüstriyel bir panoda besleme hattındaki akımı sürekli izleyip belirli bir seviyeyi aştığında röle üzerinden hattı kesmek.
• Güç kaynağı test düzeneklerinde çıkış akımını gerçek zamanlı grafik olarak bilgisayar ekranında izlemek.
• Ev tipi enerji izleme projelerinde ana elektrik hattındaki akımı ölçerek yaklaşık güç tüketimini hesaplamak.

Bağlantı ve Kullanım

Modülün VCC pini mikrodenetleyicinin 5V çıkışına, GND pini ise ortak topraya bağlanır; OUT pini ise Arduino gibi 5V ADC'li bir kartın analog giriş (A0, A1 gibi) pinine aktarılır. ESP32, Raspberry Pi Pico gibi 3.3V ADC girişli kartlarda OUT pini araya gerilim bölen konulmadan doğrudan bağlanmamalıdır, aksi halde ADC girişi kalıcı olarak zarar görebilir. Akımı ölçülecek hat, modül üzerindeki yüksek akım terminallerinden (veya bara girişlerinden) seri olarak geçirilir; yani devrenin normal akım yolu kesilip iki ucu modülün akım girişlerine bağlanır. Akım yokken OUT pininden okunan gerilim değeri referans (sıfır akım) seviyesi olarak kabul edilir, ölçülen gerilimin bu referanstan sapması akımın büyüklüğünü ve yönünü verir. Kararlı ölçüm için besleme hattına yakın bir yere küçük bir baypas kondansatörü eklemek ve sinyal kablolarını mümkün olduğunca kısa tutmak faydalı olur. Yazılım tarafında, önce akım hattından hiç akım geçmezken OUT pininden okunan değer bir referans olarak kaydedilir; sonraki okumalarla bu referans arasındaki fark, bilinen bir yükle (örneğin sabit dirençli bir lamba veya güç direnci) karşılaştırılarak amper cinsine çevrilecek bir katsayı çıkarılabilir. Bu şekilde modül, üreticinin belirttiği kesin katsayı verisi olmadan da pratikte kullanılabilir hale getirilir.

Paket İçeriği

• 1 adet ACS724 - 40A Hall akım sensörü modülü
• Sinyal çıkışı için pin başlıkları (bazı modellerde lehimli, bazılarında ayrı gelebilir)
• Yüksek akım bağlantısı için vidalı terminal veya bara girişi

Dikkat Edilmesi Gerekenler

• Modülün 40A'lik nominal ölçüm sınırı aşılırsa hem ölçüm doğruluğu bozulur hem de sensör entegresi kalıcı olarak zarar görebilir; hat akımının bu sınırın altında kalmasına dikkat edilmelidir.
• Besleme gerilimi modülün belirtilen değerinin (5V) dışına çıkarılmamalı, VCC ve GND ters bağlanmamalıdır; ters besleme entegreyi kalıcı olarak bozabilir.
• Akım yolunun bağlantı yönü, ölçülen değerin işaretini (pozitif/negatif) etkiler; yön karıştığında akım ters yönde ölçülüyormuş gibi görünebilir, bu yüzden ilk kurulumda küçük bilinen bir yük ile test edilmesi önerilir.
• Sıfır akım noktası ortam sıcaklığına ve besleme gerilimindeki küçük dalgalanmalara bağlı olarak hafifçe kayabilir; hassas ölçüm gereken uygulamalarda yazılımsal bir sıfır kalibrasyonu yapılması önerilir.
• Yüksek akım terminalleri ile sinyal pinleri farklı gerilim/güç seviyelerinde çalıştığından, iki taraf arasındaki kablolamanın karıştırılmaması ve sinyal pinlerinin doğrudan yüksek akım hattına temas ettirilmemesi gerekir.
• 3.3V ADC girişli kartlarda (ESP32, Raspberry Pi Pico gibi) OUT pini doğrudan bağlanmamalıdır; çıkış 5V'a kadar çıkabildiği için gerilim bölen veya seviye uyumlandırma devresi kullanılmalıdır.
• Modül şebeke (AC mains) gerilimi gibi yüksek gerilimli hatlarda kullanılacaksa, ek yalıtım ve güvenlik önlemleri alınmadan doğrudan dokunulmamalı, bu tür bağlantılar deneyimli kişiler tarafından yapılmalıdır.
• Bu modül için üreticiye ait tam mV/A hassasiyet katsayısı doğrulanabilir şekilde temin edilemediğinden, hassas ölçüm gereken projelerde bilinen bir yük ile pratik kalibrasyon yapılması, tek başına bir veri sayfası değerine güvenilmesinden daha güvenilir sonuç verir.
• Modülün akım terminalleri lehimli veya vidalı bağlantıya göre değişebileceğinden, yüksek akım geçecek bağlantı noktalarının gevşek kalmaması, gevşek bağlantının aşırı ısınmaya yol açabileceği unutulmamalıdır.
