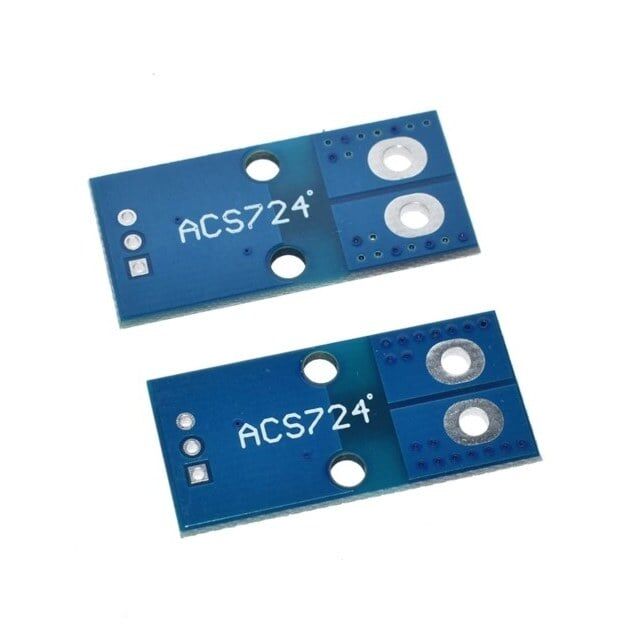

ACS724 - 50A - Hall Akım Sensörü Modülü

ACS724, Hall etkisi prensibiyle çalışan, tam entegre bir akım sensörü entegresi (IC) üzerine kurulu hazır bir ölçüm modülüdür. Modül, üzerinden geçirilen akımın oluşturduğu manyetik alanı algılayarak bunu akımla doğru orantılı bir analog gerilime çevirir; bu sayede akım ölçülen hat ile sinyal/besleme devresi arasında herhangi bir doğrudan elektriksel bağlantı (galvanik izolasyon) olmadan ölçüm yapılabilir. 50A'ya kadar akım ölçebilen bu modül, shunt dirençli klasik akım ölçüm yöntemlerine göre daha az güç kaybına yol açar ve çıkışı doğrudan bir mikrodenetleyicinin analog giriş pinine bağlanacak şekilde tasarlanmıştır. Motor sürücü, güç kaynağı, batarya yönetimi ve enerji izleme gibi hem DC hem AC akımın ölçülmesi gereken projelerde kullanılır.

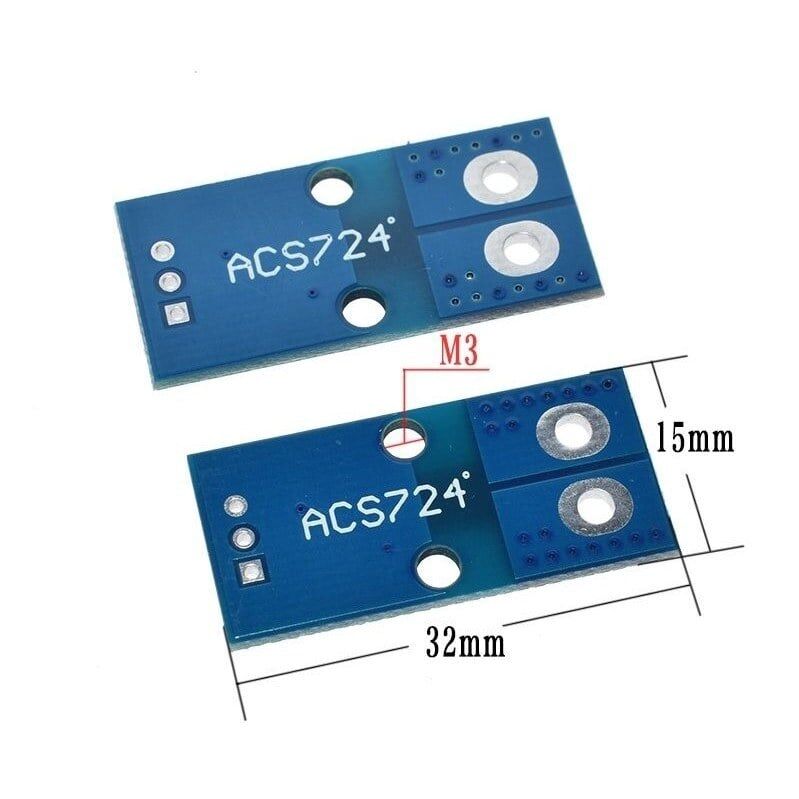

Teknik Özellikler

Öne Çıkan Özellikler

• Hall etkisi tabanlı ölçüm sayesinde akım yoluna seri şönt direnç eklemeden ölçüm yapar, bu da devredeki güç kaybını azaltır.
• Giriş akım hattı ile çıkış sinyali arasında galvanik izolasyon bulunur; bu sayede mikrodenetleyici, yüksek akım taşıyan hattan elektriksel olarak korunmuş olur.
• Çıkış, ölçülen akımla doğru orantılı analog gerilim şeklindedir ve doğrudan bir mikrodenetleyicinin ADC girişine bağlanabilir.
• Fabrikada kalibre edilmiş iç devresi sayesinde ek harici kalibrasyon direnci veya lineerleştirme katı gerektirmez.
• Hem doğru akım (DC) hem alternatif akım (AC) ölçümünde kullanılabilir, bu da onu güç kaynağı, motor sürücü ve enerji izleme projeleri için esnek hale getirir.
• Kompakt modül tasarımı sayesinde breadboard üzerinde prototipleme veya kendi PCB tasarımına entegrasyon için uygundur.
• 50A'lık geniş ölçüm aralığı, hem küçük hem orta güçlü DC motor ve batarya uygulamalarını tek modülle karşılayabilir.

Kullanım Alanları

• Bir DC motor sürücüsünün çektiği akımı gerçek zamanlı izleyerek aşırı akım anında motoru yazılımsal olarak durdurmak.
• Güneş paneli şarj kontrol devresinde batarya şarj/deşarj akımını ölçüp Arduino veya ESP32 üzerinden kaydetmek.
• 3B yazıcı veya CNC cihazlarında step motor sürücü hattındaki akımı izleyerek anormal yüklenmeyi erken tespit etmek.
• Küçük ölçekli bir güç kaynağı veya UPS projesinde çıkış akımını ölçerek basit bir güç/wattmetre uygulaması geliştirmek.
• Akülü robot veya elektrikli araç projelerinde batarya deşarj akımını izleyerek kalan kapasite tahmini için veri toplamak.
• Endüstriyel bir pano içinde hattın aşırı yüklenmesini algılayıp röle üzerinden ilgili hattı kesen bir koruma devresi kurmak.
• Ev tipi solar/inverter sistemlerinde şebekeye veya yüke giden AC akımı izleyerek tüketim verisi çıkarmak.

Bağlantı ve Kullanım

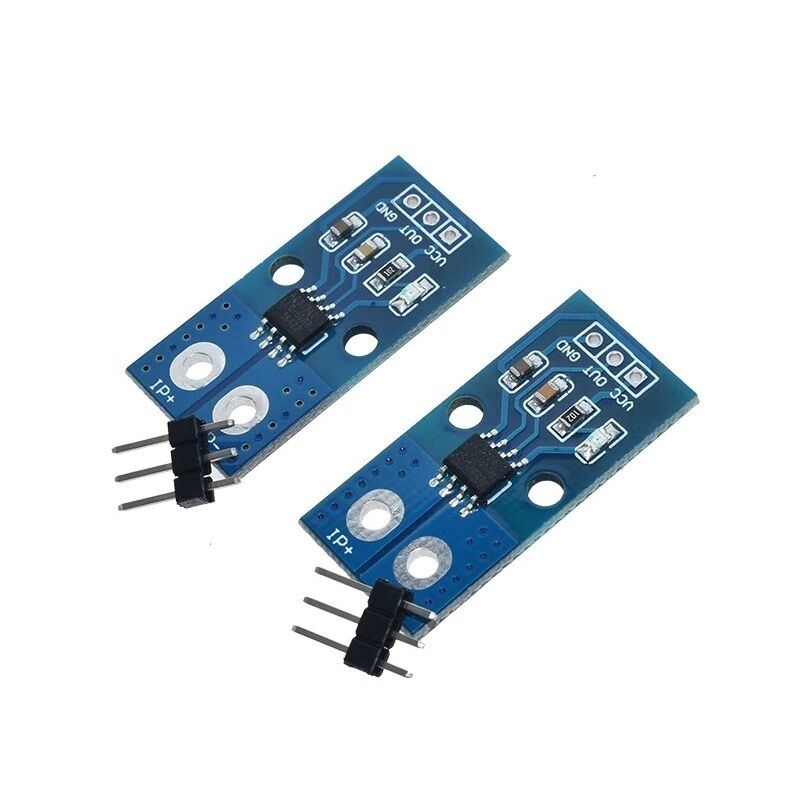

Modülün VCC pini besleme kaynağına (5V), GND pini ise devrenin ortak toprağına bağlanır. OUT pini, ölçülen akımla orantılı analog gerilim ürettiği için mikrodenetleyicinin analog giriş pinlerinden birine (örneğin Arduino üzerinde A0) bağlanır ve analogRead() fonksiyonuyla okunur. Akımı ölçülecek kablo veya hat, modül üzerindeki akım giriş noktalarına (IP+ ve IP- olarak işaretli uçlar) seri şekilde bağlanır; bu hat sinyal/besleme devresinden galvanik olarak izoledir; ancak izolasyon temel (basic) seviyededir, şebeke gerilimi gibi yüksek gerilimli hatlarda modülün izolasyon sınırları ve kart üzerindeki yalıtım mesafeleri kontrol edilmeden kullanılmamalıdır. Okunan ham analog değer, yazılım tarafında modülün sıfır akım (offset) referans gerilimi ve akım-gerilim hassasiyet katsayısı kullanılarak gerçek akım değerine (amper) dönüştürülür; doğru sonuç için bu iki değerin kullanılan modülün kendi ölçümüyle belirlenmesi önerilir. Uygulamada genellikle akım sıfırken birkaç yüz örnek alınıp ortalaması sıfır noktası olarak kaydedilir, ardından ölçüm sırasında okunan değerden bu sıfır noktası çıkarılıp hassasiyet katsayısına bölünerek anlık akım hesaplanır. VCC ve GND hatlarına yakın bir yere küçük bir seramik kondansatör eklemek, besleme kaynaklı gürültünün analog çıkışa yansımasını azaltmaya yardımcı olur.

Paket İçeriği

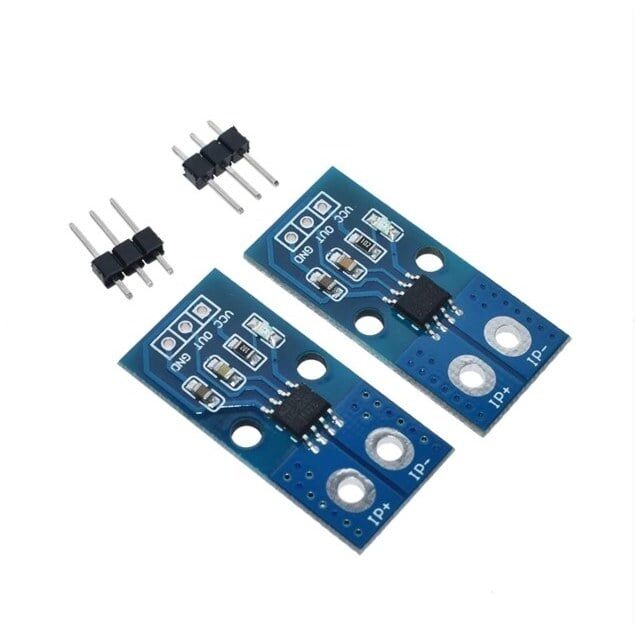

• 1 adet ACS724 - 50A Hall akım sensörü modülü
• Akım hattı bağlantısı için modül üzerinde giriş noktaları (IP+ / IP-)
• Çıkış sinyali için pin header (VCC, GND, OUT)

Dikkat Edilmesi Gerekenler

• Modülden geçirilecek akımın anma değeri olan 50A'yi aşmamaya dikkat edilmelidir; sürekli aşırı akım sensörde kalıcı hasara veya hatalı ölçüme yol açabilir.
• Analog çıkış gerilimi doğrudan akım olarak yorumlanmadan önce mutlaka sensörün sıfır akım (offset) gerilimi ölçülüp yazılımda hesaba katılmalıdır, aksi halde ölçümler hatalı çıkar.
• Galvanik izolasyona rağmen, yüksek gerilimli veya yüksek akımlı hatlarla çalışılırken kablolama ve bağlantı sırasında gerekli elektriksel güvenlik önlemleri alınmalıdır.
• Modülün aşırı ısınması ölçüm doğruluğunu etkileyebileceğinden, sensörün iyi havalandırılan bir noktaya monte edilmesi önerilir.
• Analog çıkışın gürültüden etkilenmemesi için OUT pini ile mikrodenetleyici arasındaki kablonun kısa tutulması, gerekirse basit bir RC filtre eklenmesi faydalı olur.
• Farklı üretim partilerinde hassasiyet (mV/A) değeri değişebileceğinden, hassas ölçüm gereken uygulamalarda kullanılan modülün kendi kalibrasyon değerinin ölçülerek yazılıma girilmesi önerilir.
